Виртуальный осциллограф OWON VDS6104
36 790 ₽
36 790 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19858
Модель (серия)
VDS6104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS6104
Общие данные
Артикул (код товара)
19858
Производитель (бренд)
Модель (серия)
VDS6104
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
40 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %, 15 пФ ± 5 пФ
Входная ёмкость
15 пФ ± 5 пФ
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 5 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≥ 10 Гц
Точность усиления постоянного тока
±3%
Точность вертикального смещения
±2 В (2–50 мВ/дел), ±20 В (100–500 мВ/дел), ±40 В (1–5 В/дел)
Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1–CH4
Диапазон удержания триггера
100 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 100 с/дел
Точность временной базы
±25 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина, отрицательная ширина, +Duty, -Duty
Курсорные измерения
ΔV, ΔT, ΔV & ΔT
Встроенные функции и опции
Встроенные опции
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики

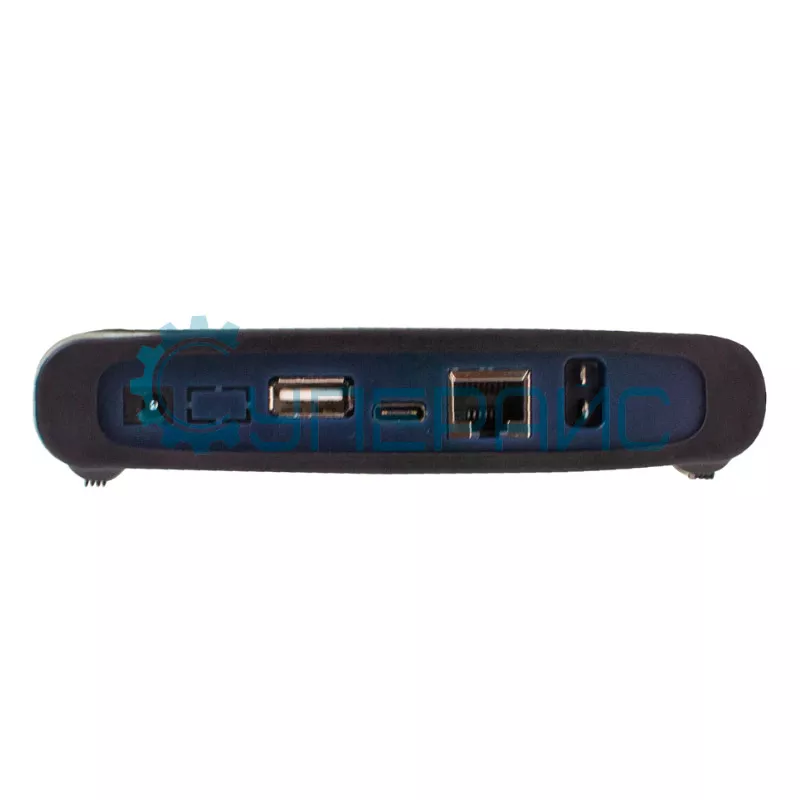

ИПД (Interfaces / Inputs and Outputs)
USB type C
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Рабочая температура
0 – 40 °C

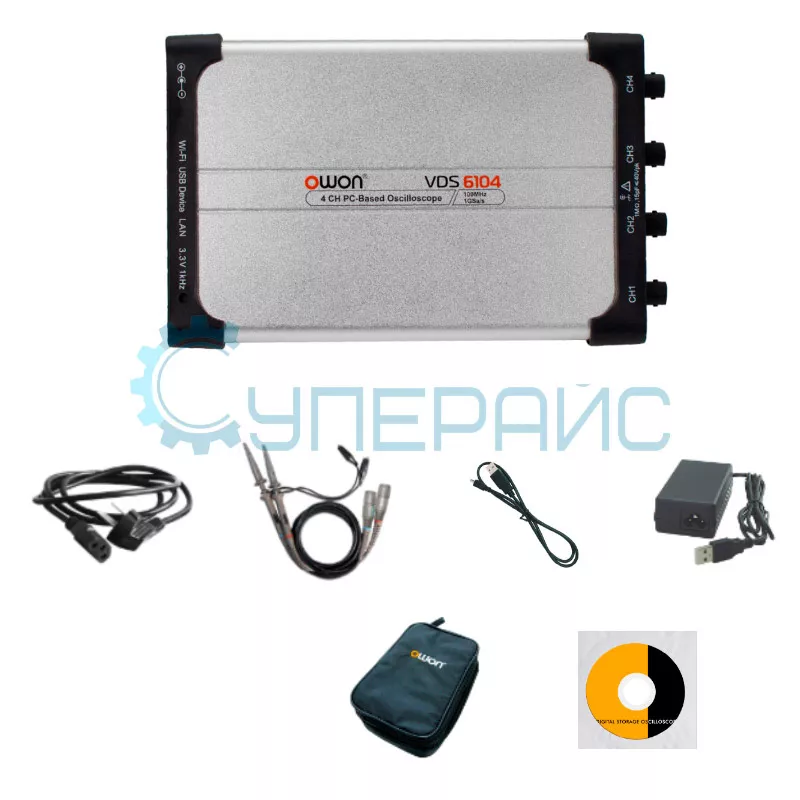

Комплектация
Комплектация
цифровой осциллограф OWON VDS6104 - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
адаптер питания (опционально) - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
адаптер питания (опционально) - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
190 x 120 x 18 мм
Вес нетто, кг
0,45
Описание OWON VDS6104

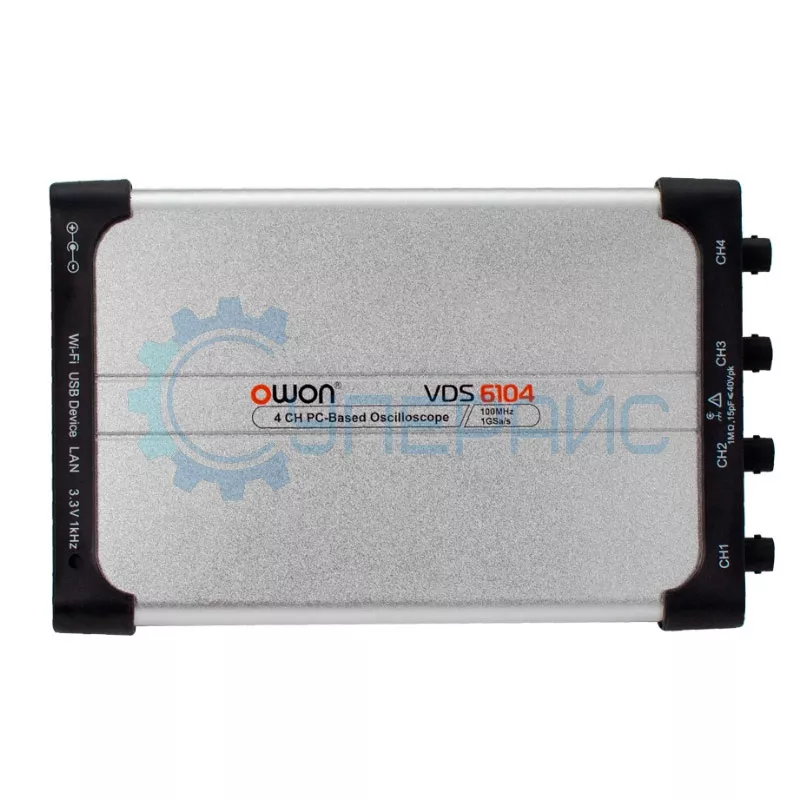

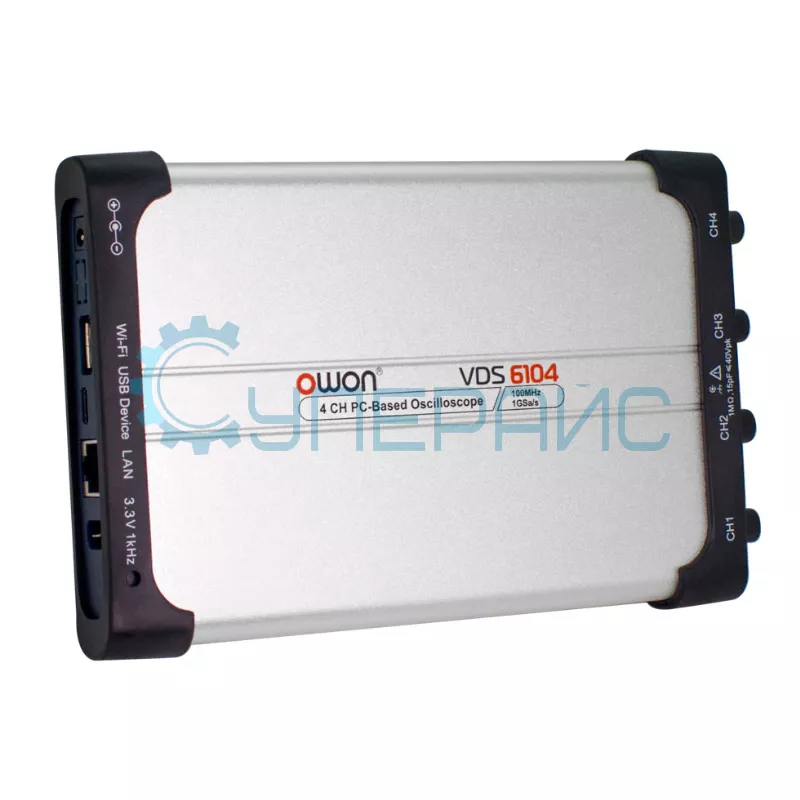

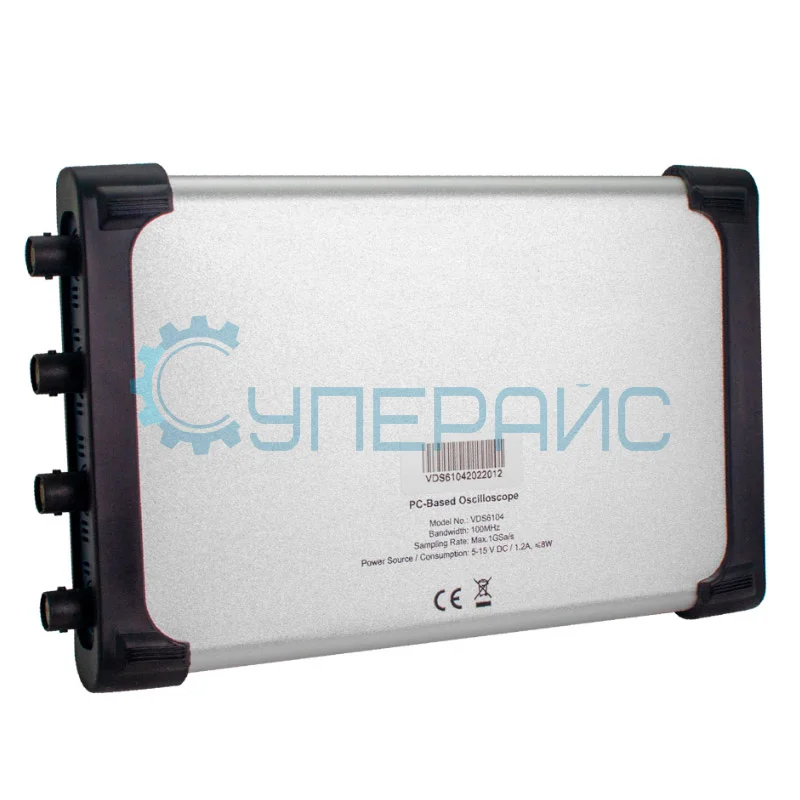

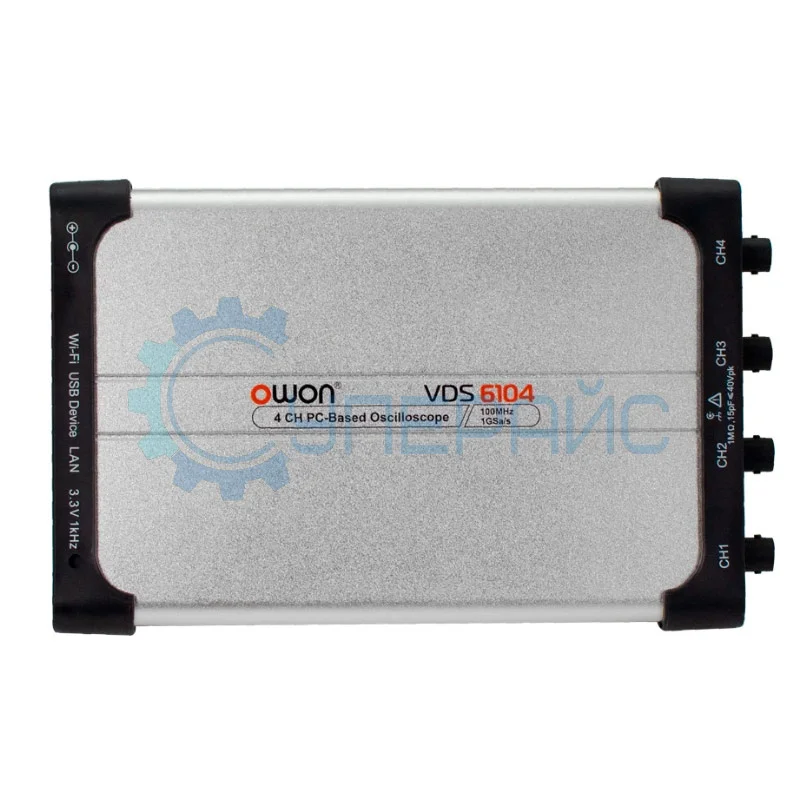

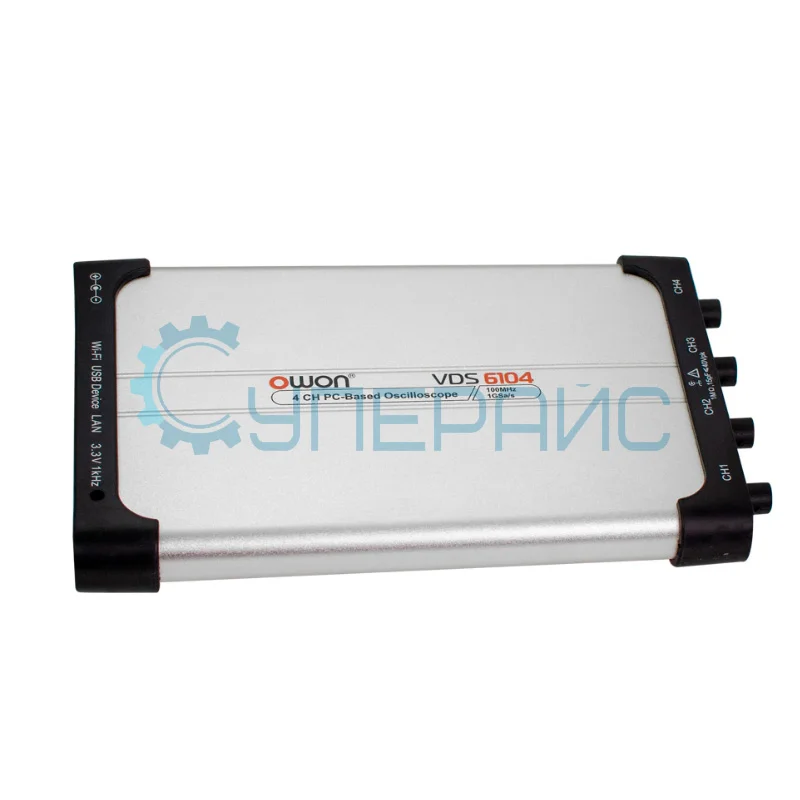

OWON VDS6104
Это цифровой USB-осциллограф, разработанный для профессиональных пользователей или инженеров. Его функциональность позволяет эффективно анализировать разнообразные сигналы в реальном времени. Этот прибор предоставляет инженерам или электронщикам точные, надёжные измерения сигналов.
Профессиональные возможности в компактном устройств
С частотой дискретизации до 1 ГВыб/с в одноканальном режиме, этот четырехканальный прибор способен помочь в точном наблюдении за сигналами. Полосы пропускания 100 МГц достаточно для работы с высокочастотными сигналами и исследования сложных электронных устройств.
Особенности этой модели:
- Приставка-осциллограф OWON VDS6104 легко подключается к компьютеру через USB-порт, что делает её удобной для использования. Это позволяет сэкономить место на рабочем столе и предоставить быстрый доступ к данным.
- Прибор имеет множество функциональных возможностей для анализа сигналов. Он подходит для работы с различными задачами, где требуется высокая точность и надёжность.
- С этим прибором можно подробно изучить сигналы, исследуя их форму, амплитуду и временные характеристики одновременно по четырём независимым каналам.
- Интуитивно понятный интерфейс ПО для ОС Windows, Linux, Android и Apple делает OWON VDS6104 доступным для использования как инженерами, так и начинающими специалистами.
При выборе осциллографа для лаборатории обратите внимание на OWON VDS6104. Его надёжность, удобство использования, компактность и функциональность сделают измерения сигналов более эффективными и точными.
Документация и ПО OWON VDS6104
Название
Язык
Версия
Размер и тип
Руководство пользователя USB осциллографов OWON серии VDS6000
Язык:
Русский
Размер и тип:
5,97 МБ,
pdf
Руководство пользователя осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
1,87 МБ,
PDF
Краткое руководство для осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
759 КБ,
PDF
Программное обеспечение к ПК для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
61,7 МБ,
RAR
RAR
Программное обеспечение для MacOS для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
168 МБ,
RAR
RAR
