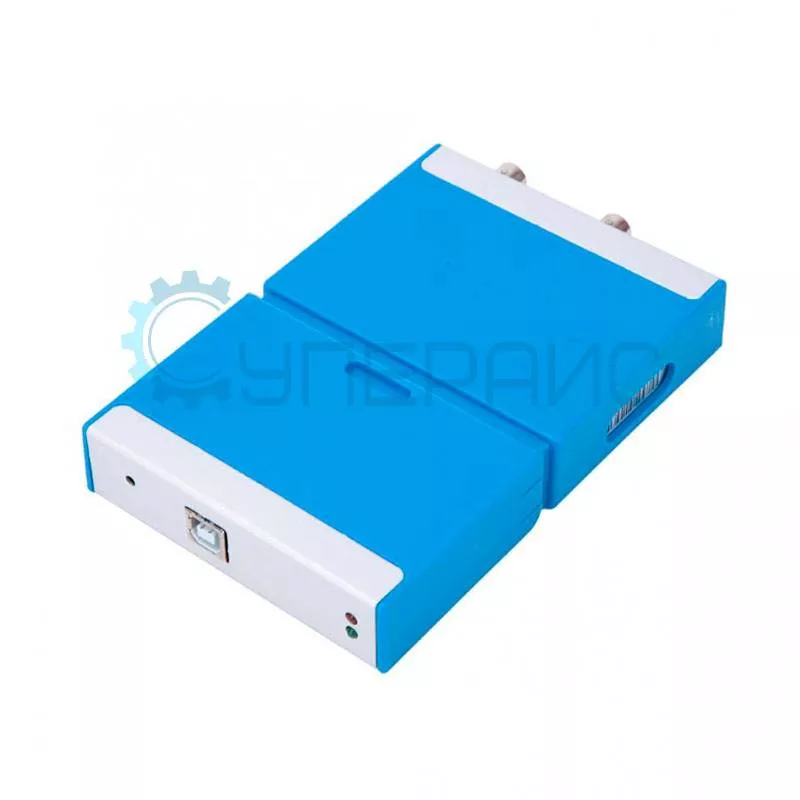

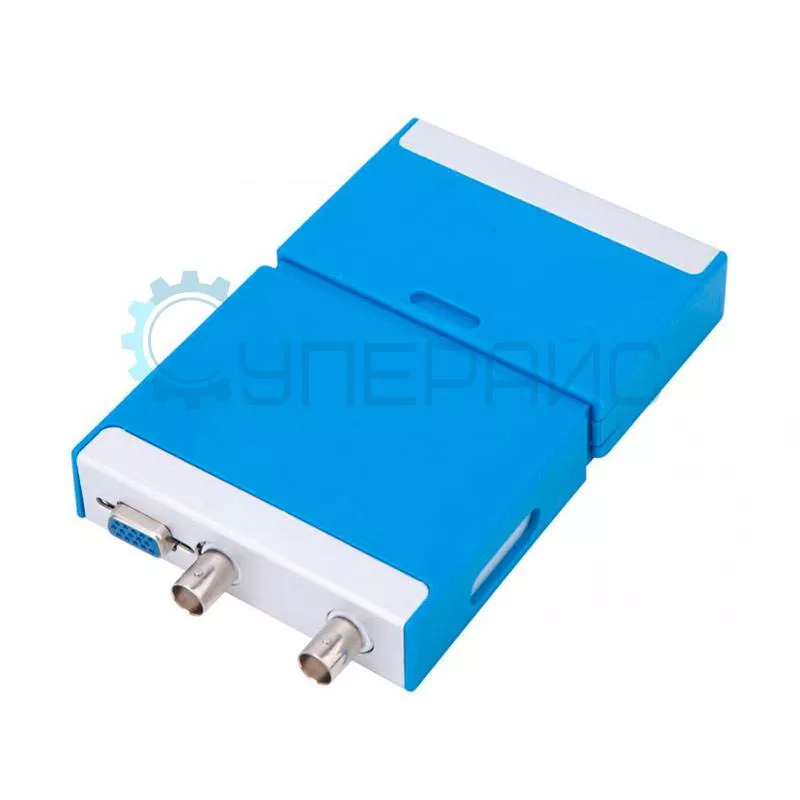

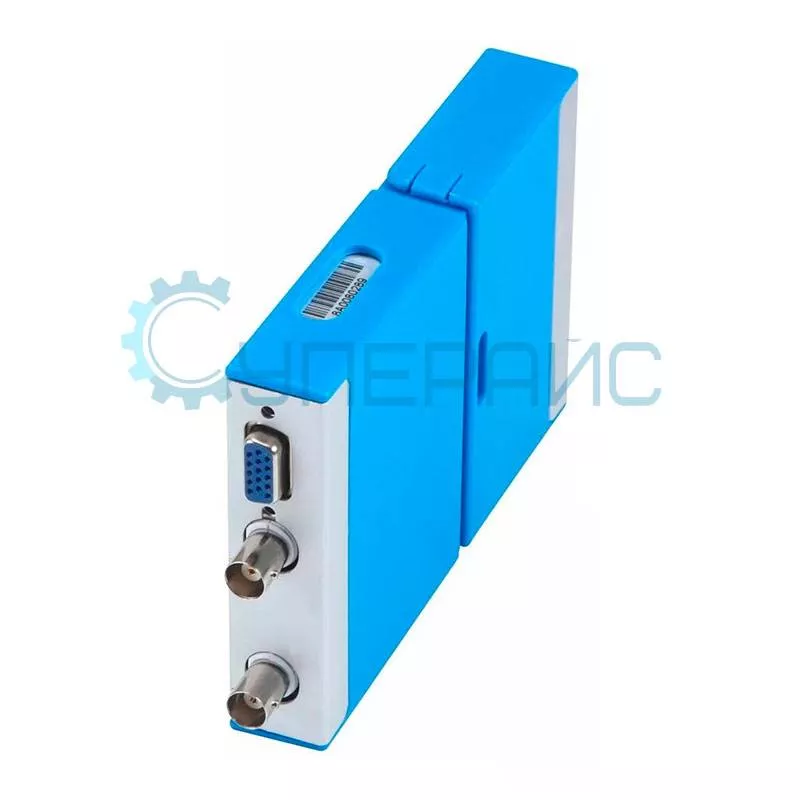

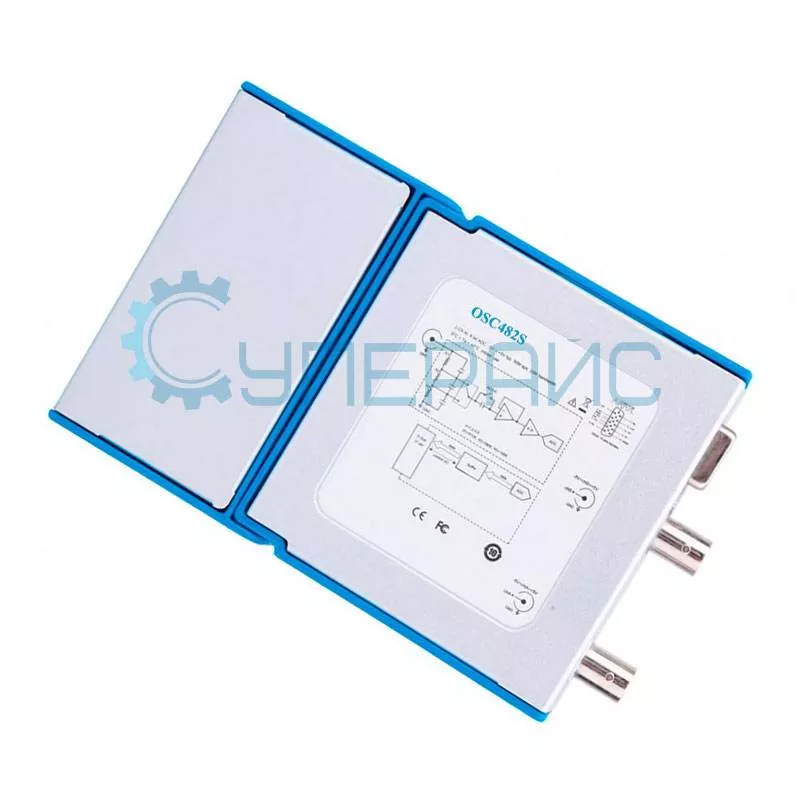

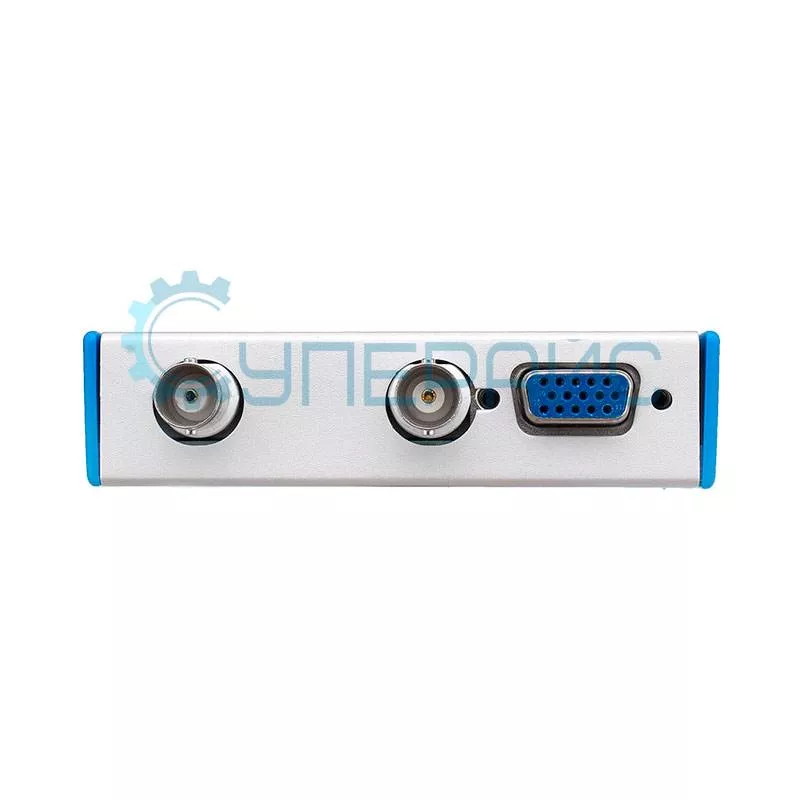

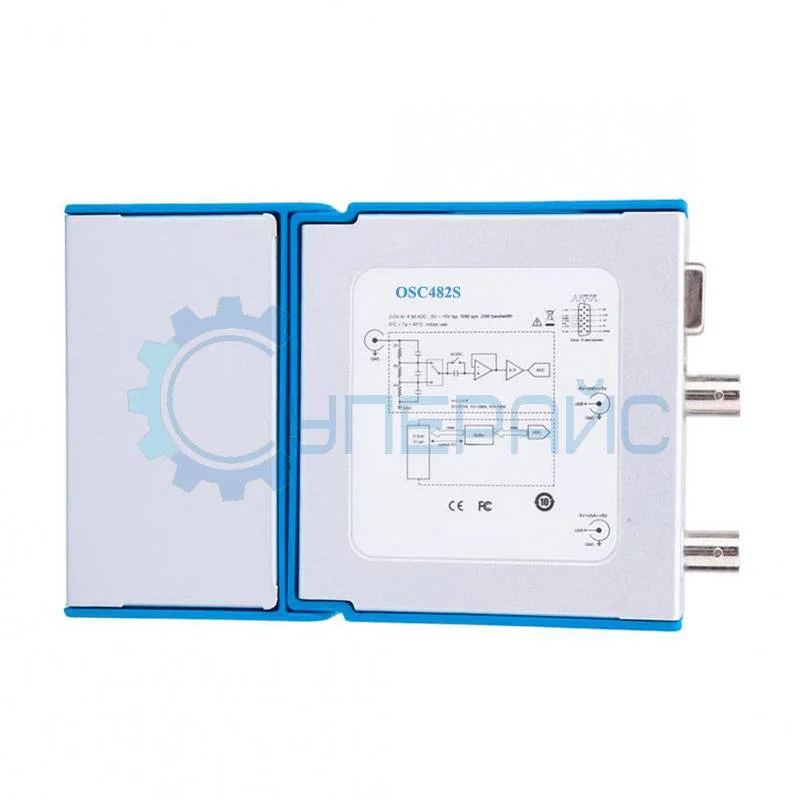

USB осциллограф LOTO OSC482S с опцией встроенного генератора сигналов
Артикул (код товара): 6831
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
8 100 ₽
8 100 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 10 шт.
Артикул (код товара)
6831
Модель (серия)
OSC482S
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC482S
Артикул (код товара)
6831
Модель (серия)
OSC482S
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSC482S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC482S
| Характеристики USB осциллографа | |||
|
Количество каналов |
2 | ||
|
Полоса пропускания |
20 МГц |
||
|
Частота дискретизации |
50 МВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х | ||
|
Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
||
| Горизонтальная система | |||
| Интерполяция | линейная или sin(x) / x | ||
| Коэффициент развёртки | 50 нс / дел - 2 с / дел, в 19 диапазонах | ||
|
Глубина памяти |
512 КБ: ≤ 1 мкс / дел 1 КБ: 4 мкс / дел 2 КБ: 20 мкс / дел 32 КБ: 0,2 мс / дел ~ 5 мс / дел 64 КБ: 10 мс / дел 256 КБ: 100 мс / дел 512 КБ: 200 мс / дел 1 МБ: 0,5 с / дел 2 МБ: 1 с / дел 5 МБ: 2 с / дел |
||
| Вертикальная система | |||
| Вертикальное разрешение | 8 - 13 бит | ||
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел | ||
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах | ||
|
Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 3,4 мВ / дел 100 мВ / дел - 6,4 мВ / дел 200 мВ / дел - 21 мВ / дел 500 мВ / дел - 32 мВ / дел |
||
| Система синхронизации | |||
| Режимы | по восходящему / нисходящему фронту | ||
| Тип | нет, одиночный, автоматический, нормальный | ||
| Захват осциллограмм до записи | 50% от размера захвата осциллограмм | ||
| Система измерения | |||
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику | ||
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается | ||
| FFT | 1024 - 16 КБ | ||
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман | ||
| Математические функции | А + В, А - В, А * В, X -Y | ||
| Режим сбора данных | нормальный режим / режим высокого разрешения, режим обнаружения пиков | ||
| Запись и воспроизведение формы сигналов | |||
| Формат файла | *.oscxxx | ||
| Глубина записи | 50 - 450 кадров | ||
| Размер файла | 6 МБ - 20 ГБ | ||
| Регистратор данных | |||
| Интервал выборки | 1 сек - 1 ч | ||
| Длительность записи | 1 мин - 72 ч | ||
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. | ||

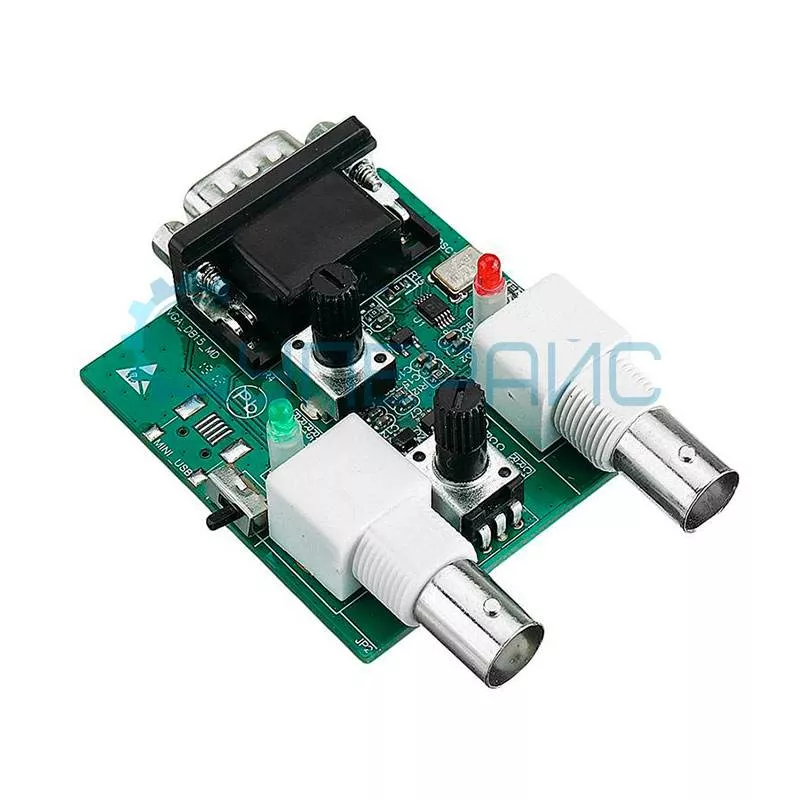

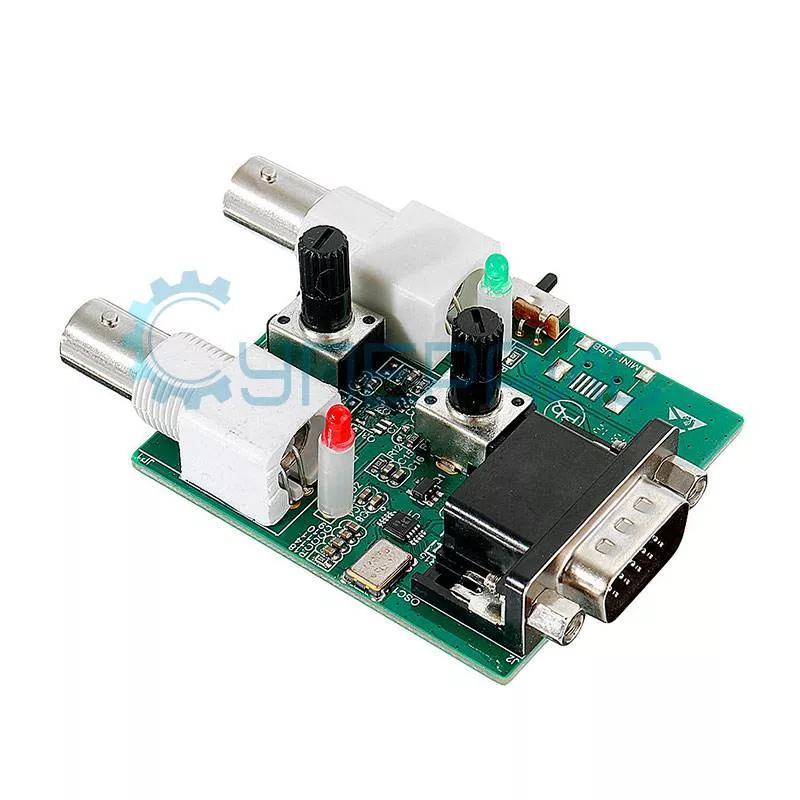

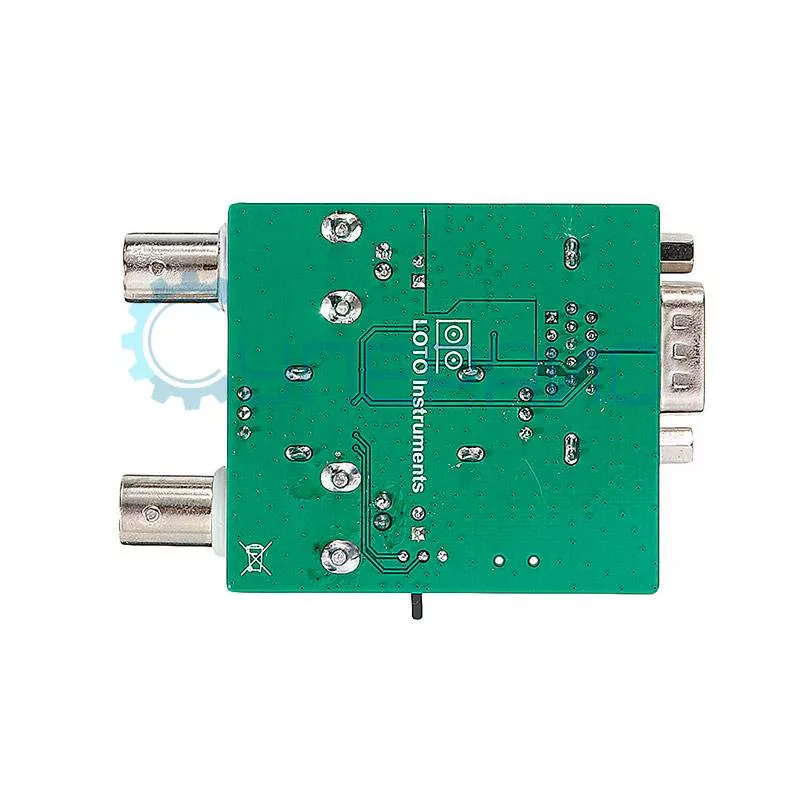

| Модуль генератора сигналов | |||
| Количество каналов | 1 | ||
| Полоса пропускания | 13 МГц | ||
| Выходной сигнал | синусоидальный, треугольный, прямоугольный | ||
| Амплитудный диапазон | 0 - 4 В | ||
| Амплитудное разрешение | 50 мВ | ||
| Амплитудный шум | 40 мВ - 80 мВ | ||
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
||
| Диапазон смещения постоянного тока | 0 - 4 В | ||
| Разрешение смещения постоянного тока | 100 мВ | ||
| Автоматическая развертка частоты | с помощью поддержки ПО | ||
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% | ||
| Потребляемая мощность | 5 В, 238 - 253 мА | ||
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) | ||
| GPIO (интерфейс ввода/вывода) | 3I / O, вы можете использовать верхний и нижний уровни для управления запуском и остановкой программного обеспечения для ПК | ||
| Поддерживаемые протоколы | UART / RS-232, I²C, CAN | ||
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима | ||
| Рабочая температура | от 0 ℃ до 40 ℃ | ||
| Температура хранения | от -20 ℃ до 60 ℃ | ||
| Габариты изделия | 153 х 93 х 23 мм | ||
| Габариты упаковки | 215 х 155 х 70 мм | ||
| Вес брутто | 755 г | ||

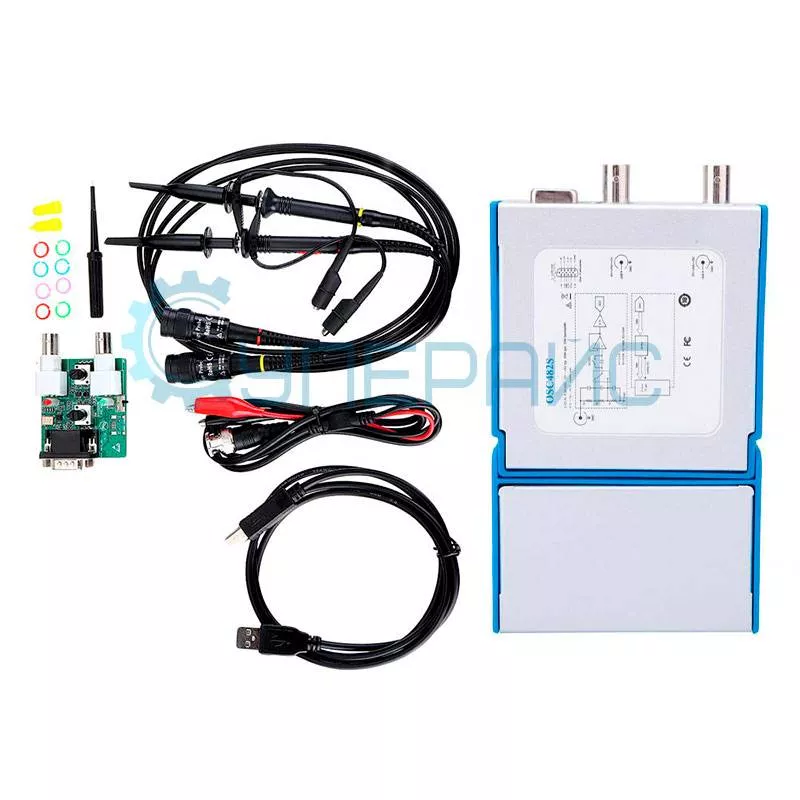

| Комплектация | USB осциллограф LOTO OSC482S - 1 шт | ||
|
|

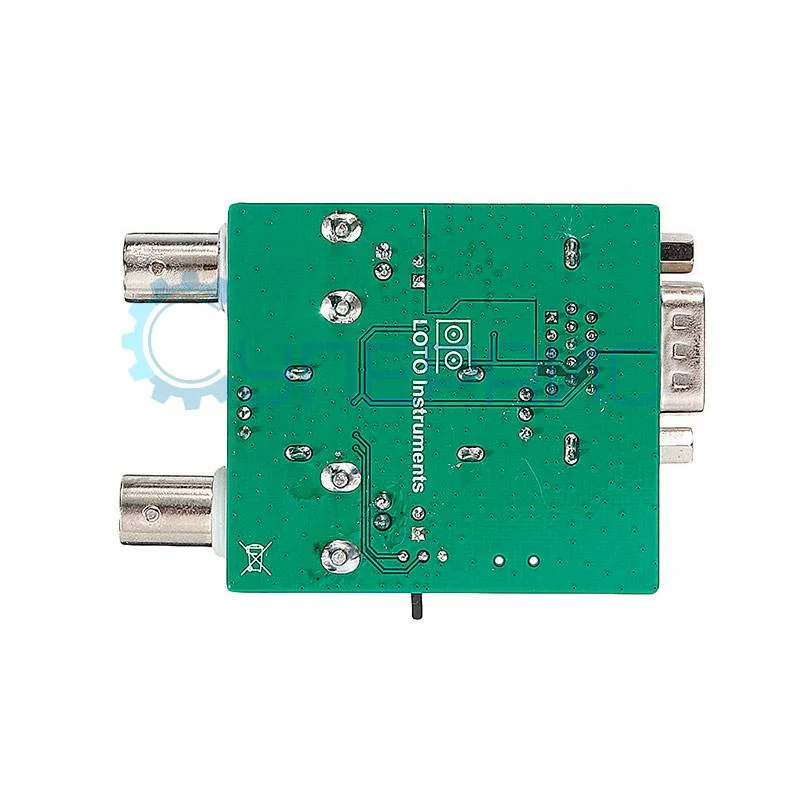

USB кабель - 1 шт щупы для осциллографа - 2 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт |
||
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Модуль генератора сигналов LOTO S02 Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
||

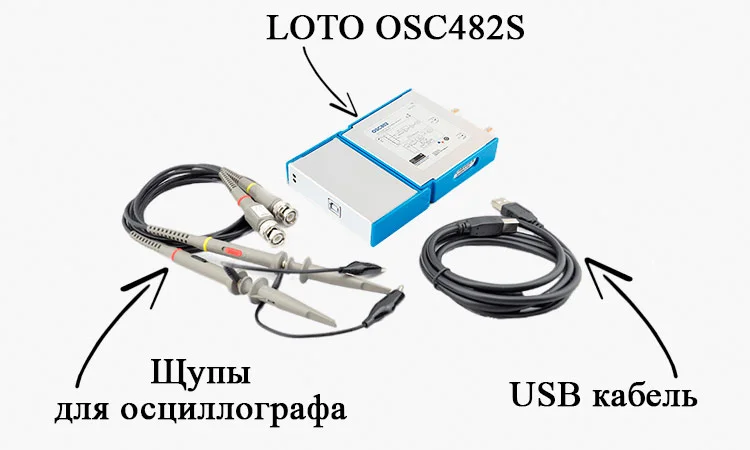

Осциллограф-приставка LOTO OSC482S
USB осциллограф помимо универсальных и прецизионных испытаний, измерений в горизонтальной и вертикальной системе, имеет встроенный модуль генератора сигналов. Подключается на прямую к компьютеру с поддержкой операционной системы Windows версий: XP, 7, 8.1, 10. Помимо ПК может подключаться к смартфону на базе Android.
Генератор обладает одним каналом и полосой пропускания 13 мегагерц. Диапазон амплитуды до 4 В, частотный до 13 МГц (синусоидальный) Выводит показания сигнала в трёх формах:
- синусоидальный
- треугольный
- прямоугольный
Суммарно OSC482S позволяет работать в промышленных испытаниях, использоваться для образовательного рынка, осмотра и обслуживания автомобилей. А также для базовых задач радиолюбителя и создания своих собственных модулей по концепции IoT (интернет вещей)
Документация и ПО LOTO Instruments OSC482S
Название
Язык
Версия
Размер и тип
Спецификация для USB осциллографа-приставки LOTO OSC482S
Язык:
Английский
Версия:
15.0
Размер и тип:
1.4 МБ,
PDF
Спецификация для USB осциллографа LOTO OSC482S с генератором сигналов
Язык:
Английский
Версия:
10.0
Размер и тип:
1.2 МБ,
PDF
Инструкция по эксплуатации программного обеспечения двухканального осциллографа LOTO OSC482S
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Инструкция по установке программного обеспечения USB осциллографа LOTO OSC482S с генератором сигналов
Язык:
Английский
Версия:
2.5.0
Размер и тип:
13.7 МБ,
RAR
RAR
Мобильное приложение для USB осциллографа LOTO OSC482S
Язык:
Английский
Размер и тип:
5.91 МБ,
RAR
RAR
Программное обеспечение для USB осциллографа LOTO OSC482S с генератором сигналов
Язык:
Английский
Размер и тип:
5.42 МБ,
RAR
RAR
Драйвер для USB осциллографа LOTO OSC482S с генератором сигналов
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
