USB осциллограф-приставка Hantek 6074BC

USB-осциллограф Hantek 6074BC: 4 канала для точной диагностики

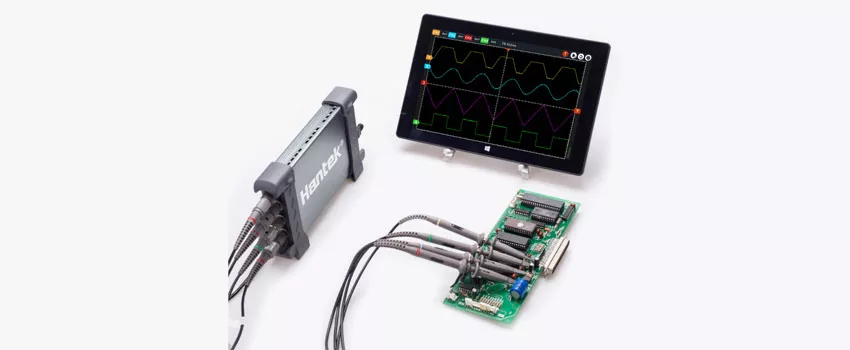

USB-осциллограф Hantek 6074BC — компактная приставка осциллограф для ноутбука, разработанная для анализа сигналов в электронике, телекоммуникациях и автомобильной промышленности. С полосой пропускания 70 МГц, частотой дискретизации 1 ГВыб/с и четырьмя каналами устройство подходит для диагностики цифровых шин, импульсных блоков питания и аудиооборудования. Питание через USB и вес 900 г делают его мобильным решением для выездного ремонта или лабораторных исследований.

Ключевые преимущества

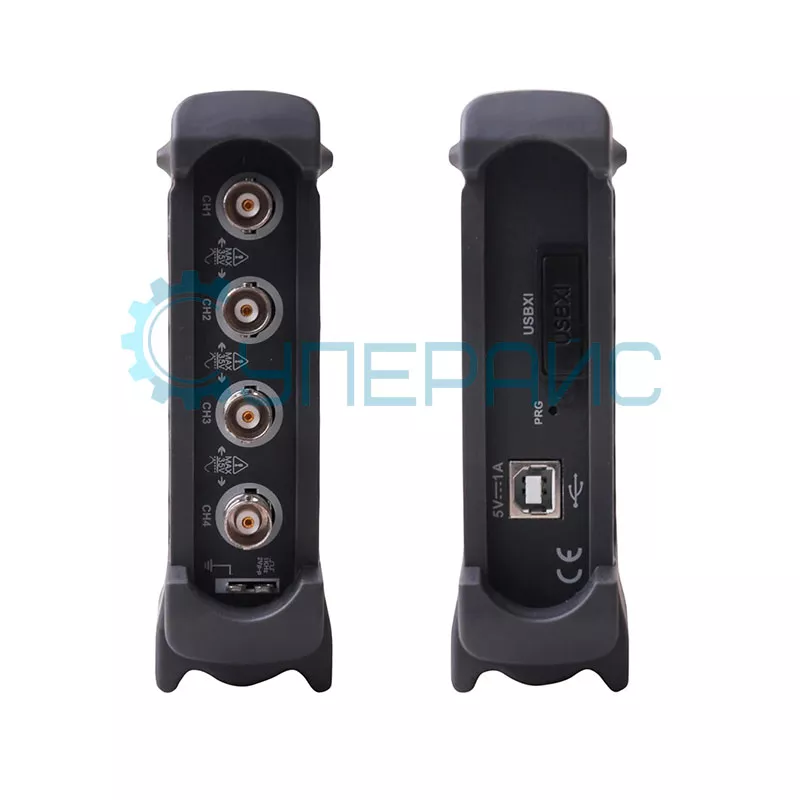

• 4 канала — одновременный контроль сигналов на разных узлах схемы (например, вход/выход преобразователя, ШИМ-контроллер).

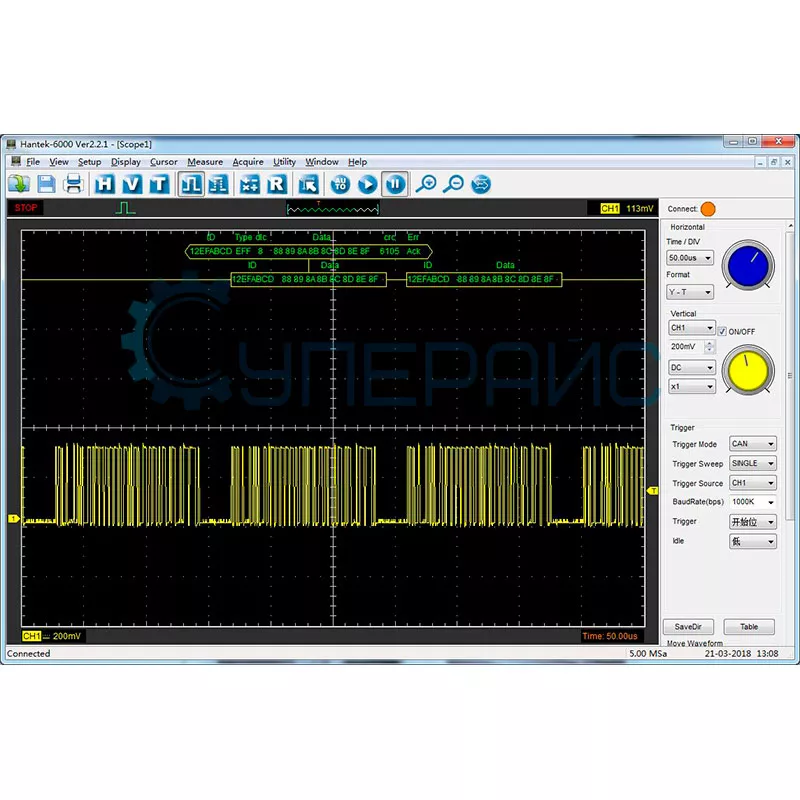

• Глубина памяти 64 К — запись длинных последовательностей для поиска редких помех в CAN-шине или Ethernet.
• Развязка входа DC/AC/GND — гибкие настройки под постоянный/переменный ток или заземление.

Точность и функционал

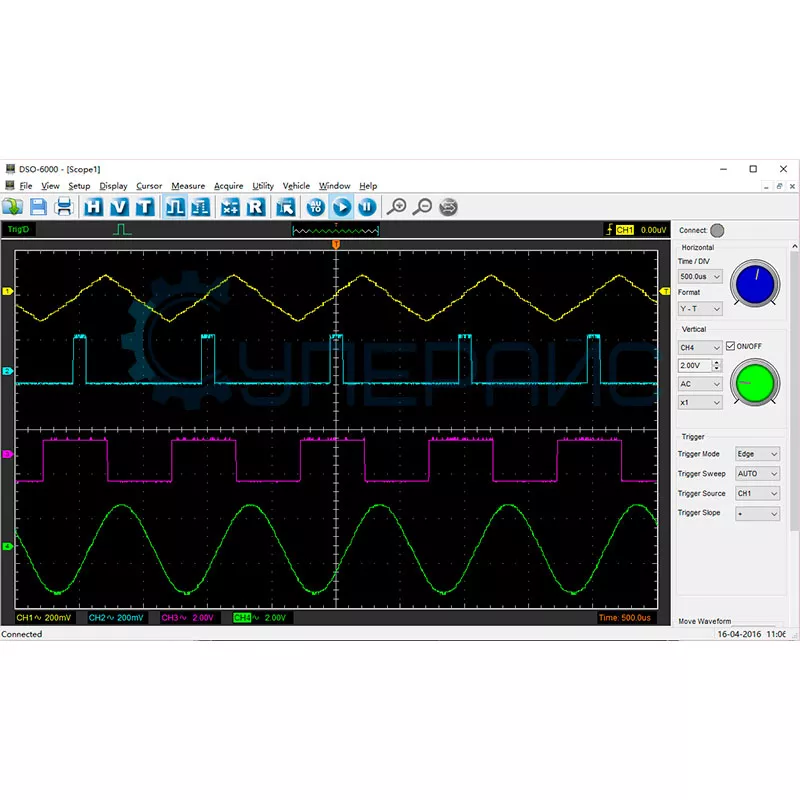

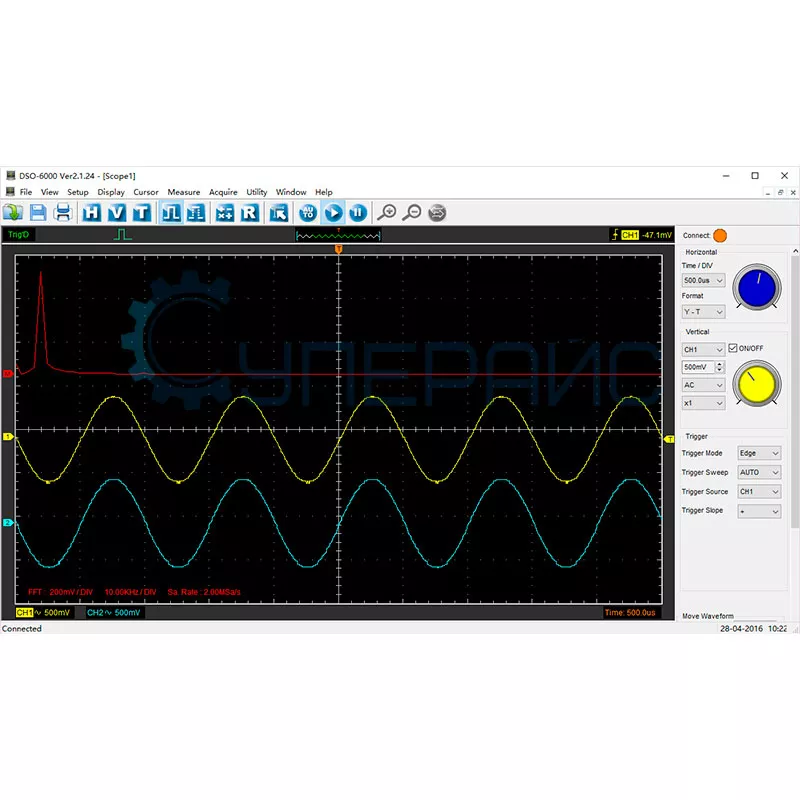

Осциллограф поддерживает автоматические измерения времени нарастания/спада, частоты и скважности. Функция FFT анализирует гармонические искажения в аудиотракте, а синхронизация по любому из 4 каналов стабилизирует отображение сигналов.

Развязка входа с коэффициентом затухания до 10000× позволяет работать с высоким напряжением до 400 В — например, диагностировать инверторы в солнечных панелях.

Программные возможности

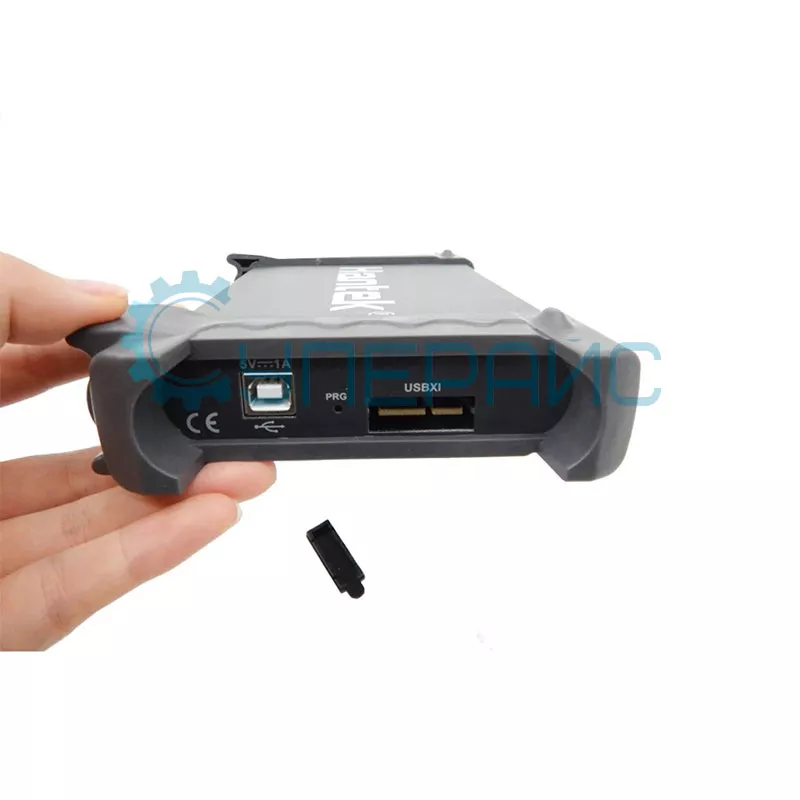

Данные сохраняются в Excel для построения графиков или в JPG для отчетов. Синхронизация между двумя устройствами через USB 2.0 упрощает командную работу: инженер настраивает осциллограф, а коллеги видят изменения в реальном времени.

Пример: При обучении студенты анализируют сигналы RC-цепей, экспортируя результаты в Excel для расчёта постоянной времени.

Комплектация и сферы применения

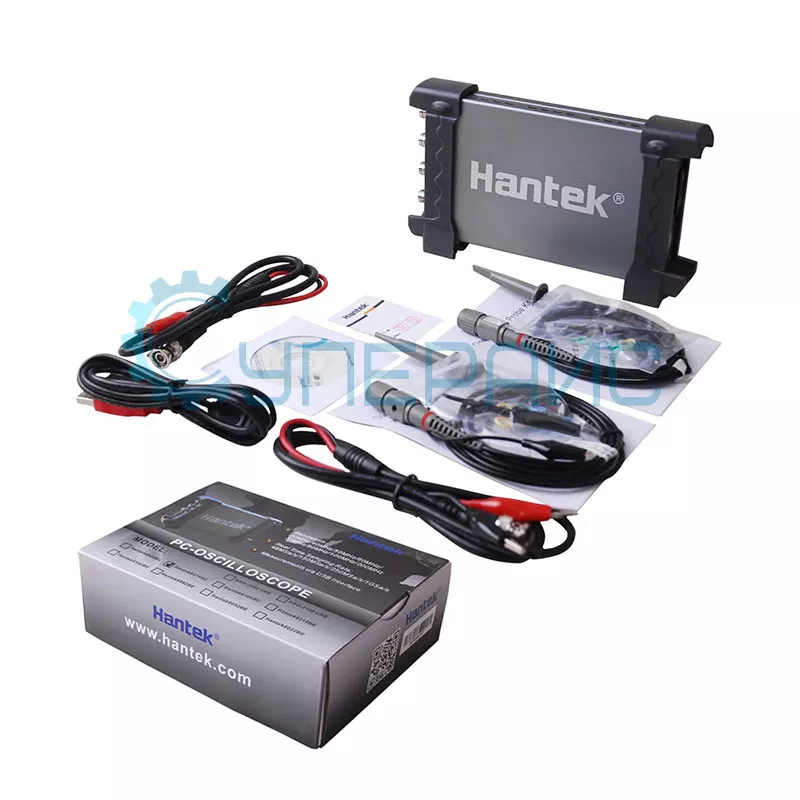

В комплект входят:

• Щупы с зажимами-«крокодилами»;
• BNC-кабели и ПО для анализа;
• USB-кабель и инструкция.

Компактные габариты (175×105×30 мм) и питание от USB делают USB осциллограф Hantek идеальным для полевых условий. Устройство применяется в автомобильной диагностике для анализа CAN-шины, в микроэлектронике — для контроля ШИМ-сигналов дронов, а также в аудиотехнике — для поиска искажений в усилителях.
