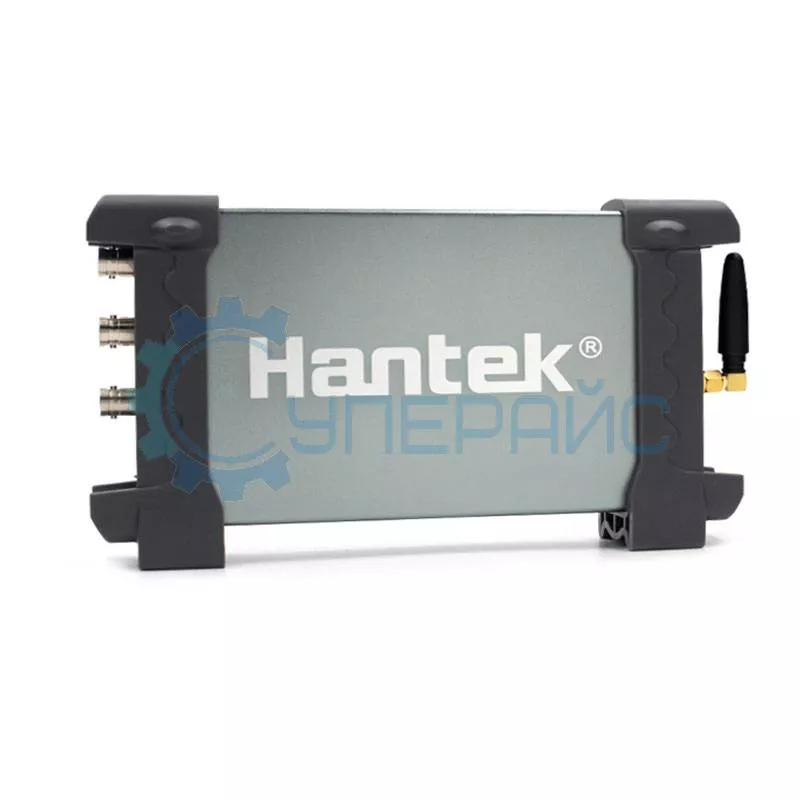

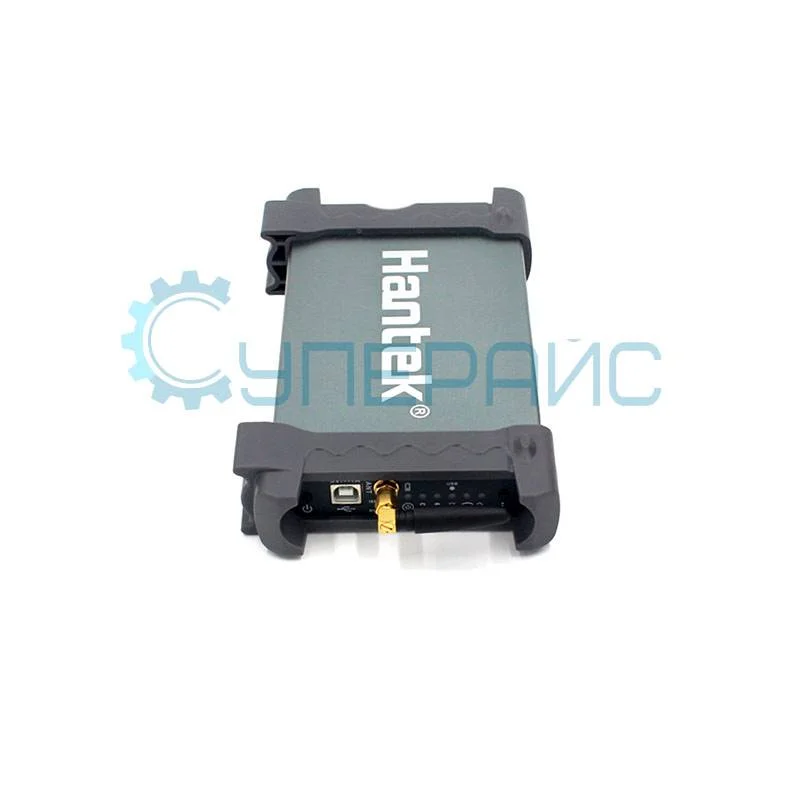

Цифровой USB осциллограф Hantek iDSO1070A с поддержкой WiFi (2 канала, 70 МГц)
44 869 ₽
44 869 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
4591
Модель (серия)
iDSO1070A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek iDSO1070A
Общие данные
Артикул (код товара)
4591
Производитель (бренд)
Модель (серия)
iDSO1070A
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
35 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм
Входная ёмкость
≤ 25 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х

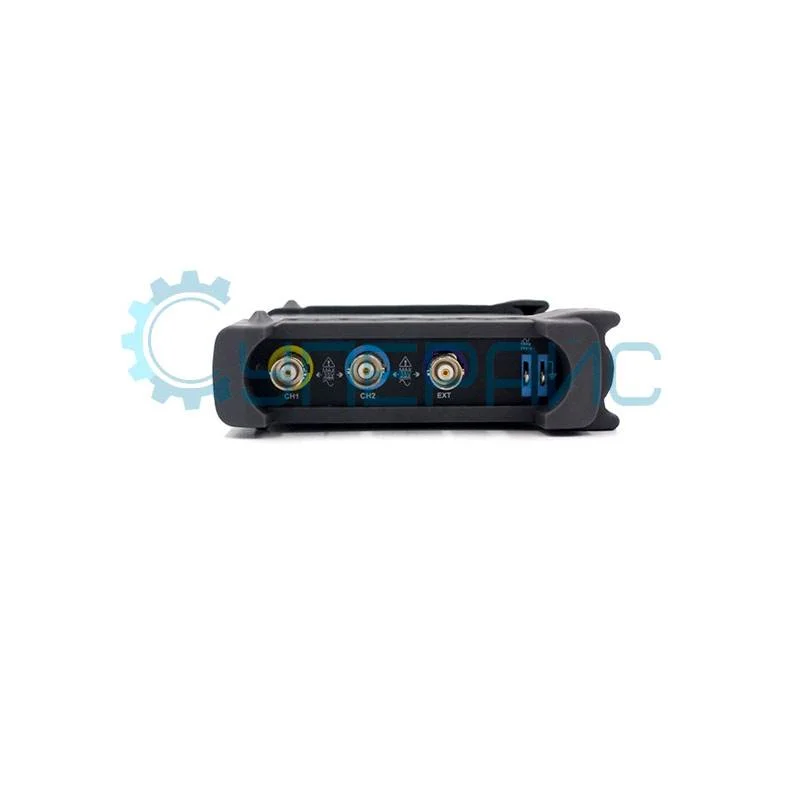

Количество триггерных входов
1 (EXT)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел – 5 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
±3%
Точность вертикального смещения
±4 дел
Система синхронизации
Базовые типы триггера
Edge
Источник триггера
CH1, CH2, EXT
Чувствительность триггера по фронту
0,02 дел
Горизонтальная система
Горизонтальная развёртка
5 нс/дел – 500 с/дел
Точность временной базы
±50 ppm
Интерполяция
линейная, sin(x)/x, шаг
Система измерения
Автоматические измерения
максимум, минимум, от пика до пика, верхнее значение, нижнее значение, промежуточное значение, эффективное значение, амплитуда, среднее значение, среднее за период, предварительная съемка, выброс, период, частота, время нарастания, время спада, положительный/отрицательный коэффициент заполнения, положительная/отрицательная ширина импульса
Курсорные измерения
вертикальный, горизонтальный, пересекающая линия, вертикальная линия
Математические операции
+, -, ×, /, FFT
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Wi-Fi
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Рабочая температура
0 – 40 °C
Габариты и вес
Габариты прибора
190 x 100 x 35 мм
Вес нетто, кг
0,7
Комплектация
Комплектация
USB осциллограф Hantek iDSO1070A - 1 шт
пассивный пробник Probe (1.5m), 1:1, (10:1) - 2 шт
блок питания - 1 шт
USB шнур - 1 шт
отвертка для настройки компенсации сигнала с маркировочными кольцами - 2 комплект
инструкция по эксплуатации - 1 шт
пассивный пробник Probe (1.5m), 1:1, (10:1) - 2 шт
блок питания - 1 шт
USB шнур - 1 шт
отвертка для настройки компенсации сигнала с маркировочными кольцами - 2 комплект
инструкция по эксплуатации - 1 шт
Описание Hantek iDSO1070A
Правильно выставляйте аттенюатор на щупе при проведении измерения напряжения! Если измеряемое напряжение будет слишком большим, оно может вывести прибор из строя, а также навредить вам и вашему компьютеру. Не измеряйте напряжение более 35В в режиме щупа 1Х!

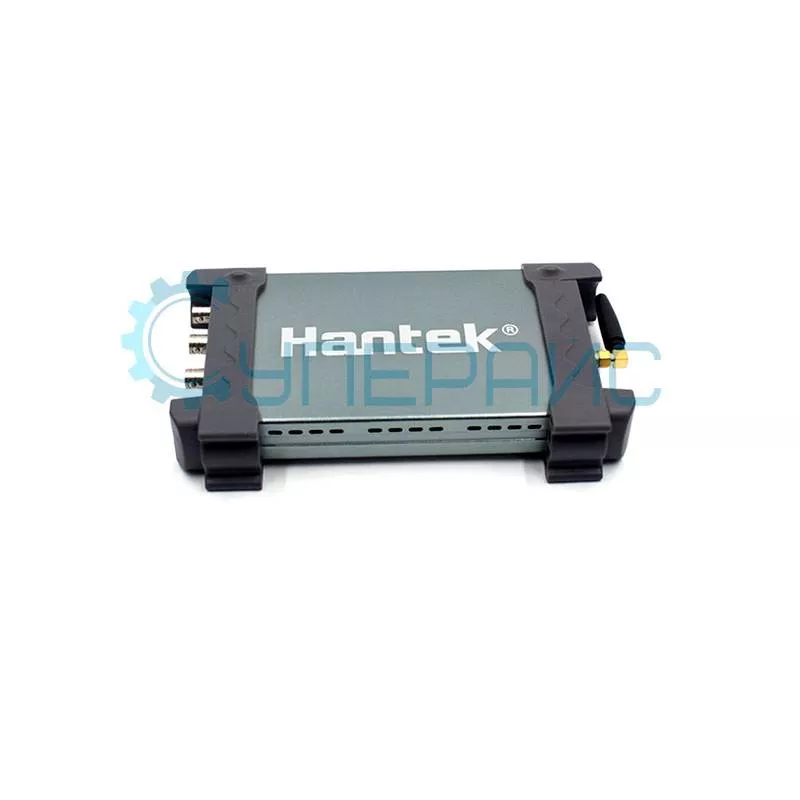

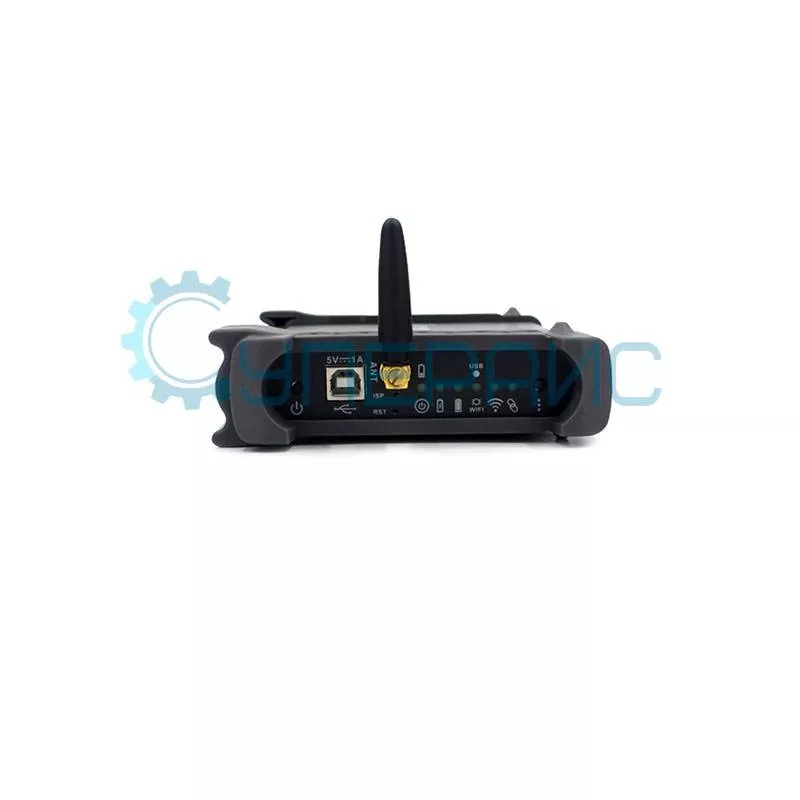

Hantek iDSO1070A – беспроводной осциллограф для проверки планшетных компьютеров
Портативный USB осциллограф iDSO1070A еще один представитель серии Hantek. Только для него свойственна такая особенность как поддержка Wi-Fi. Работа по Wi-Fi возможна через точку доступа или подключение осциллографа может производиться через USB порт.
Профессионалы любят использовать подобный прибор для проверки айфонов. И правда, двухканальный iDSO идеально подходит для проверки и поиска неисправностей планшетных компьютеров и телефонов. Он может быть присоединен и к iPad, и к iPhone одновременно. Изменения в рабочих процессах одного устройства отображаются на экране другого или на мониторе персонального компьютера.
Wi-Fi-осциллограф Hantek iDSO1070A поддерживает операционные системы: IOS, Android, Windows10,Win8, Win7. Изображения и полученные данные сохраняются в форматах EXCEL, BMP, JPG.

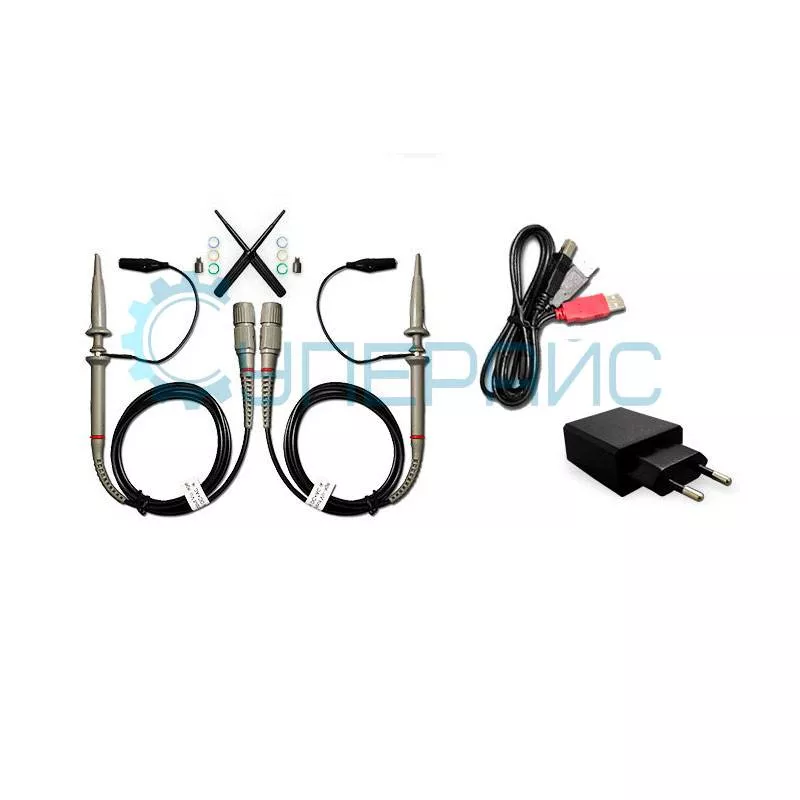

Что входит в комплект поставки iDSO1070A
Портативный беспроводной осциллограф Hantek iDSO1070A комплектуется:
- двумя пассивными пробниками Probe (1.5m). 1:1 (10:1)
- электрическим блоком питания от сети 220 В
- USB шнур
- пластиковой отверткой для регулировки компенсации сигнала в наборе с маркировочными цветными кольцами
- мануалом по работе с прибором
Особенности работы портативного осциллографа iDSO1070A
Прибор предназначен найти неисправности в аналоговых цепях. Взамен встроенного экрана используется планшетный компьютер iOS Android или Windows персонального компьютера. Поскольку фактическим соединением между приставкой и компьютером можно не пользоваться, а работать по беспроводной связи, прибор может считаться безопасным и защищенным устройством от внешних воздействий повышенным напряжением или нагрузкой.
Питание происходит за счет литий-ионной батареи, заряда которой хватает на 4 часа.
Часто задаваемые вопросы
Нужен ли экран у iDSO1070A?

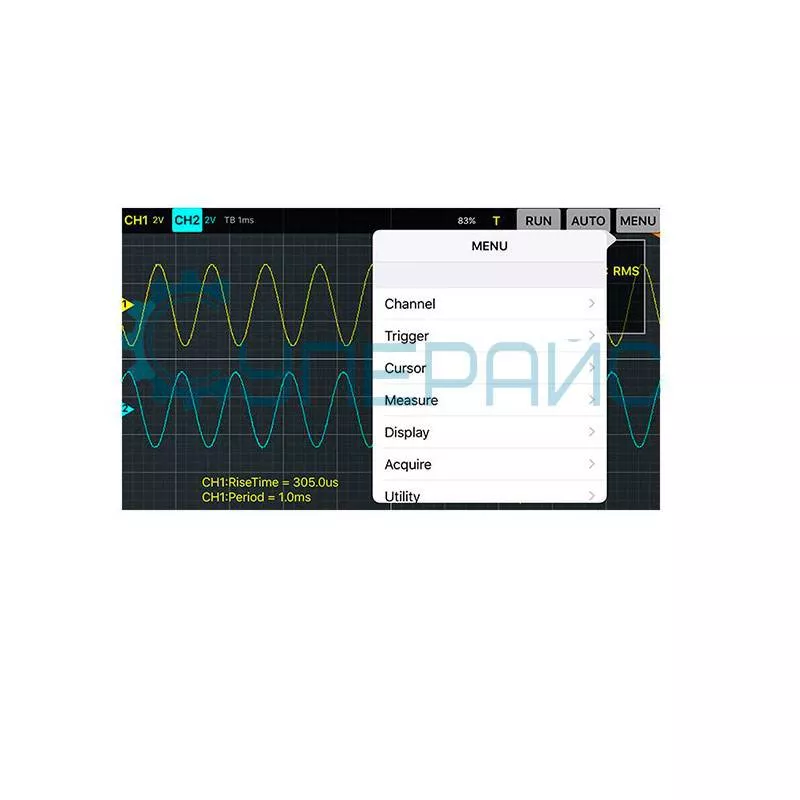

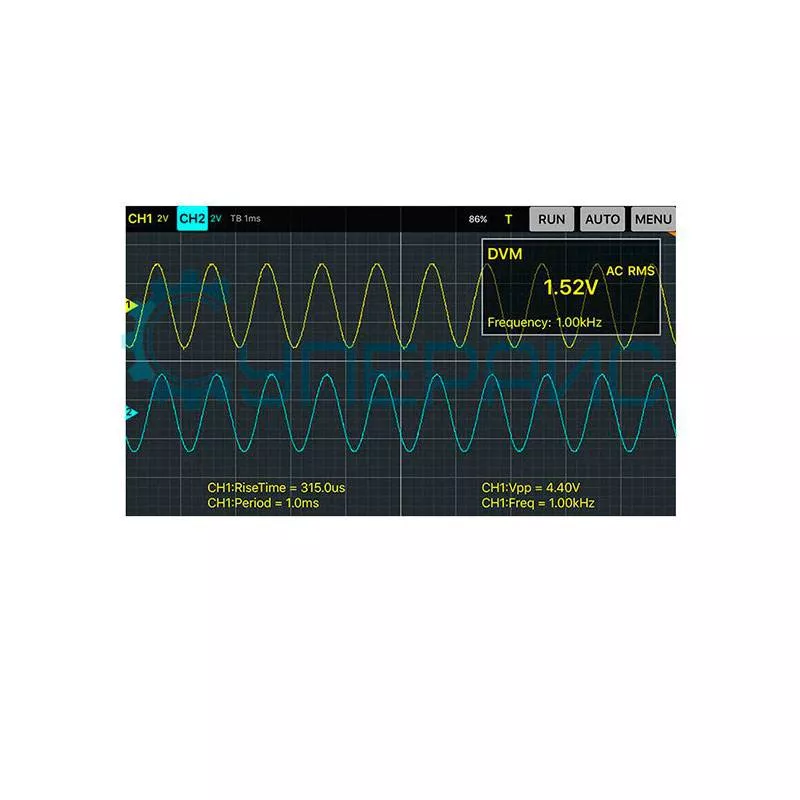

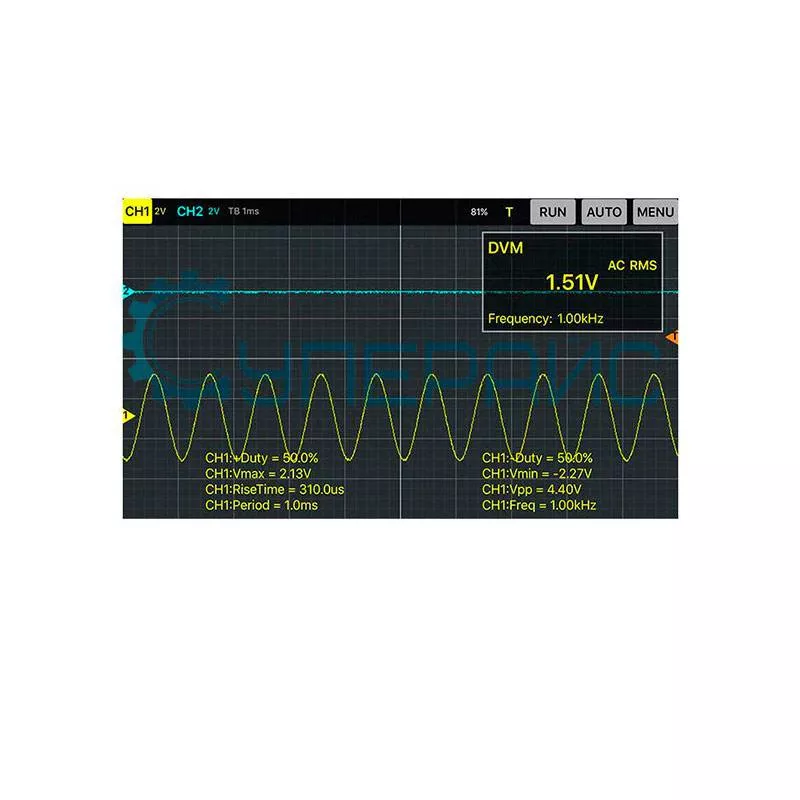

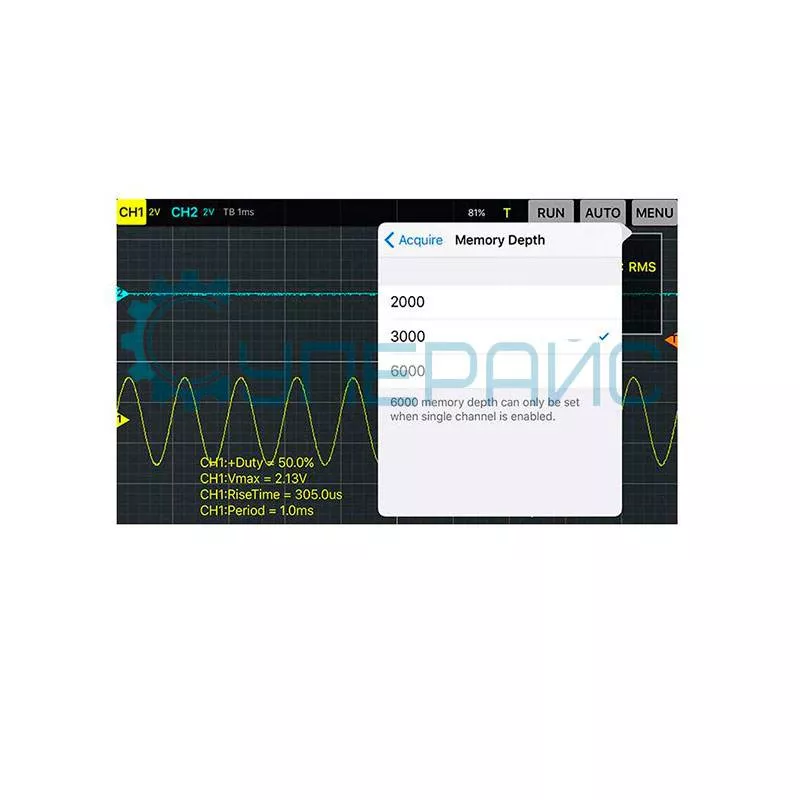

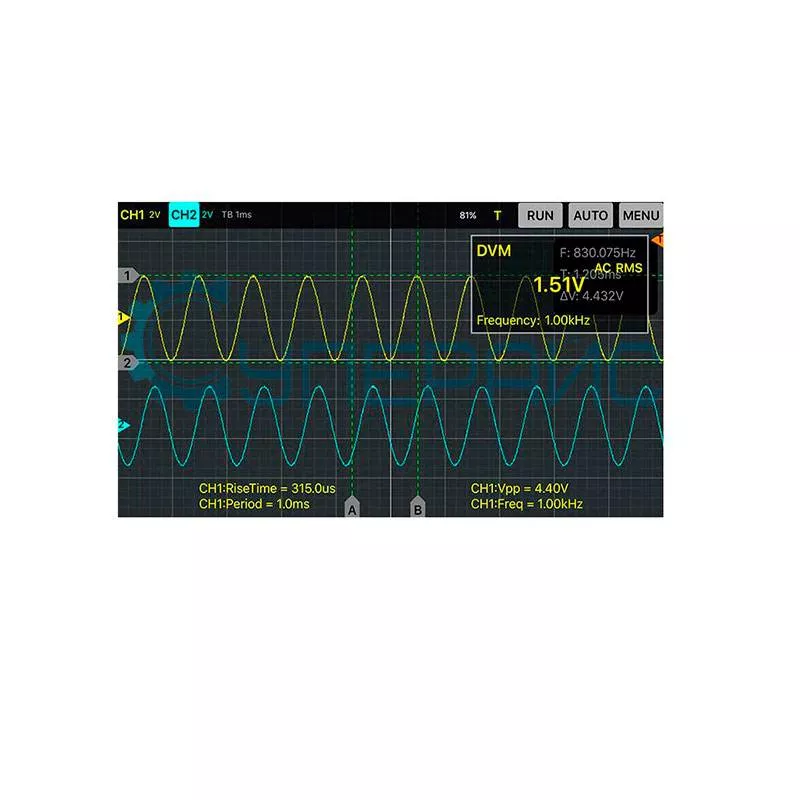

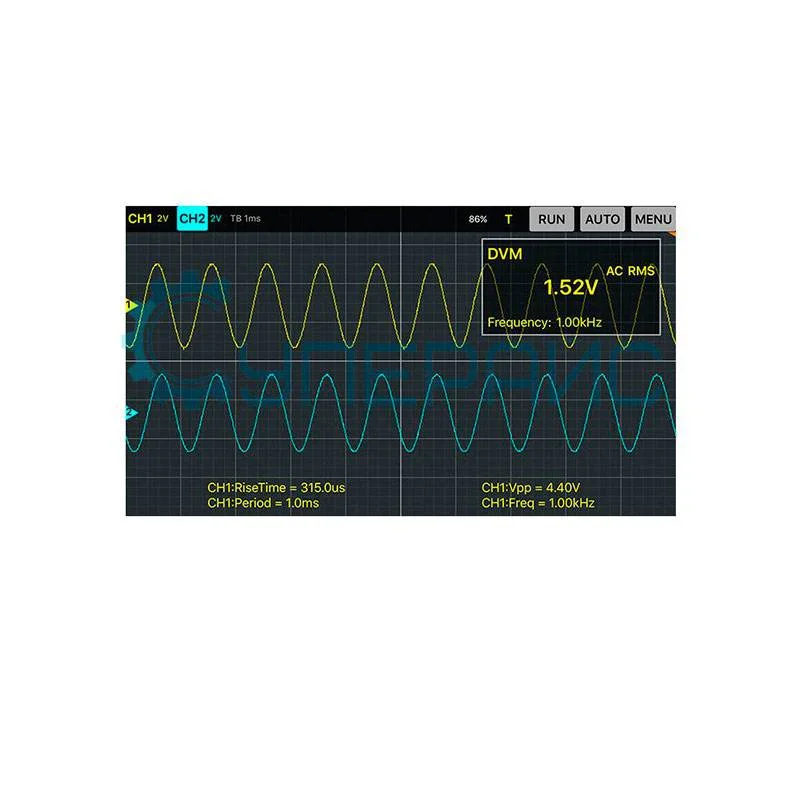

Своего экрана у прибора нет, картинку рисует приложение на смартфоне, планшете или ноутбуке. Осциллограф передаёт данные по беспроводной связи и USB. Такой подход делает прибор карманным и даёт большой экран гаджета, но привязывает работу к совместимому устройству и софту.
Чем беспроводная связь полезна для измерений?
Беспроводное подключение развязывает измеряемую цепь и экран, что удобно при работе с разными потенциалами и в тесных местах. Не нужно тянуть провод к прибору с дисплеем. Взамен важна стабильность связи и приложения, иначе картинка сигнала будет прерываться.
Чем этот прибор отличается от ручного осциллографа?
Ручной осциллограф автономен, но с мелким встроенным экраном. iDSO1070A экрана не имеет и опирается на смартфон или ноутбук, зато картинка крупная, а сам модуль карманный. Выбор между ними сводится к тому, что важнее: полная автономность или большой дисплей гаджета.
Сколько каналов у такого осциллографа?
Обычно два канала, чего хватает для большинства задач: можно одновременно смотреть вход и выход узла и видеть задержку между ними. Для простых проверок достаточно одного сигнала. Точное число каналов стоит сверить по описанию конкретной модели перед покупкой.
Документация и ПО Hantek iDSO1070A
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя Hantek iDSO1070A
Язык:
Русский
Размер и тип:
280 КБ,
PDF
Инструкция по эксплуатации для цифрового USB осциллографа Hantek iDSO1070A
Язык:
Английский
Размер и тип:
4 МБ,
PDF
Инструкция по эксплуатации для цифрового USB осциллографа Hantek iDSO1070A
Язык:
Китайский
Размер и тип:
4 МБ,
PDF
Краткое руководство пользователя для цифрового USB осциллографа Hantek iDSO1070A
Язык:
Китайский
Размер и тип:
1 МБ,
PDF
Драйвер для ПК для цифрового USB осциллографа Hantek iDSO1070A
Язык:
Английский
Размер и тип:
700 КБ,
RAR
RAR
Программное обеспечение для цифрового USB осциллографа Hantek iDSO1070A
Язык:
Английский
Размер и тип:
17,7 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Hantek iDSO1070A
Pasha
24.01.2023 14:49:22
хороший приборчик для измерений. удивился беспроводной функции передачи данных, и с еще большим интересом стал посматривать на него. думал погрешность будет высокая из за беспровода, но всё в пределах нормы. с приложением законнектилось быстро, без проблем смотрю всё через телефон.))
SUPEREYES.RU
25.01.2023 07:10:17
Pasha
хороший приборчик для измерений. удивился беспроводной функции передачи данных, и с еще большим интересом стал посматривать на него. думал погрешность будет высокая из за беспровода, но всё в пределах нормы. с приложением законнектилось быстро, без проблем смотрю всё через телефон.))
хороший приборчик для измерений. удивился беспроводной функции передачи данных, и с еще большим интересом стал посматривать на него. думал погрешность будет высокая из за беспровода, но всё в пределах нормы. с приложением законнектилось быстро, без проблем смотрю всё через телефон.))
Добрый день!
Спасибо за такой тёплый отзыв!
Приятно осознавать, что нашими товарами пользуются с большим удовольствием. Рады, что USB осциллограф вам понравился. Надеемся, он найдет своё место в вашей мастерской.
Будем рады ещё не раз встретить вас на supereyes.ru, приходите снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
