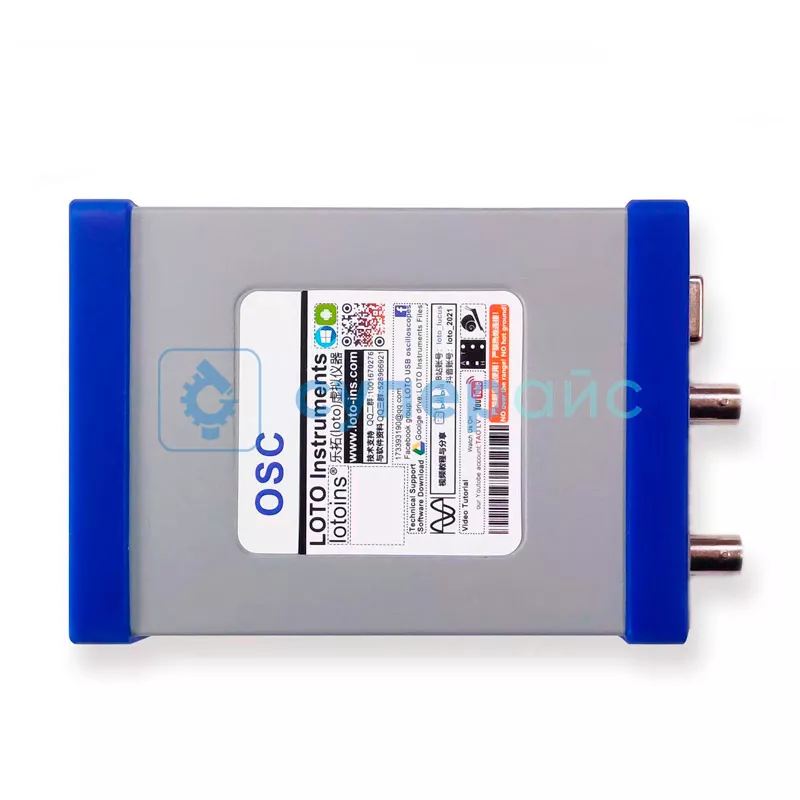

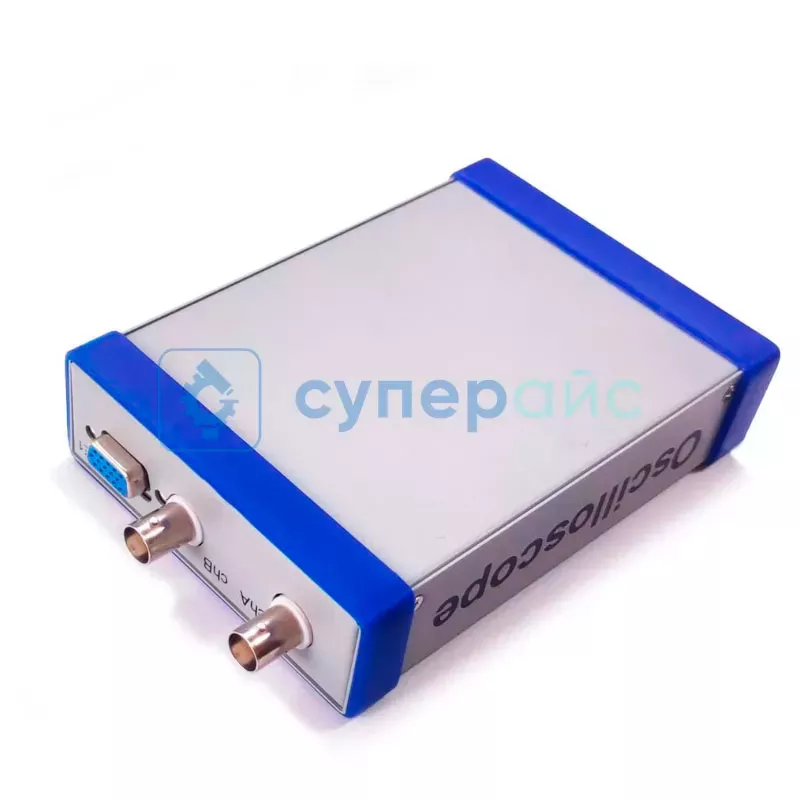

USB осциллограф LOTO OSCA02L с опцией встроенного логического анализатора
Артикул (код товара): 6913
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
10 280 ₽
10 280 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
6913
Модель (серия)
OSCA02L
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCA02L
Артикул (код товара)
6913
Модель (серия)
OSCA02L
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSCA02L
Технические характеристики LOTO OSCA02L
| Количество каналов | 2 |
| Полоса пропускания | 35 МГц |
| Частота дискретизации | 100 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1% - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Модуль логического анализатора | |
| Количество каналов | 6 |
| Уровень | TTL |
| Низкое входное напряжение | 0 - 0,8 В |
| Высокое входное напряжение | 2 - 3,3 В |
| Общие характеристики | |
| Интерфейс | USB |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) |
| Поддерживаемые протоколы | UART / RS-232, I²C, CAN |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 ℃ до 40 ℃ |
| Температура хранения | от -20 ℃ до 60 ℃ |
| Габариты изделия | 153 х 93 х 23 мм |
| Габариты упаковки | 215 х 155 х 70 мм |
| Вес нетто | 210 г |
| Вес брутто | 555 г |

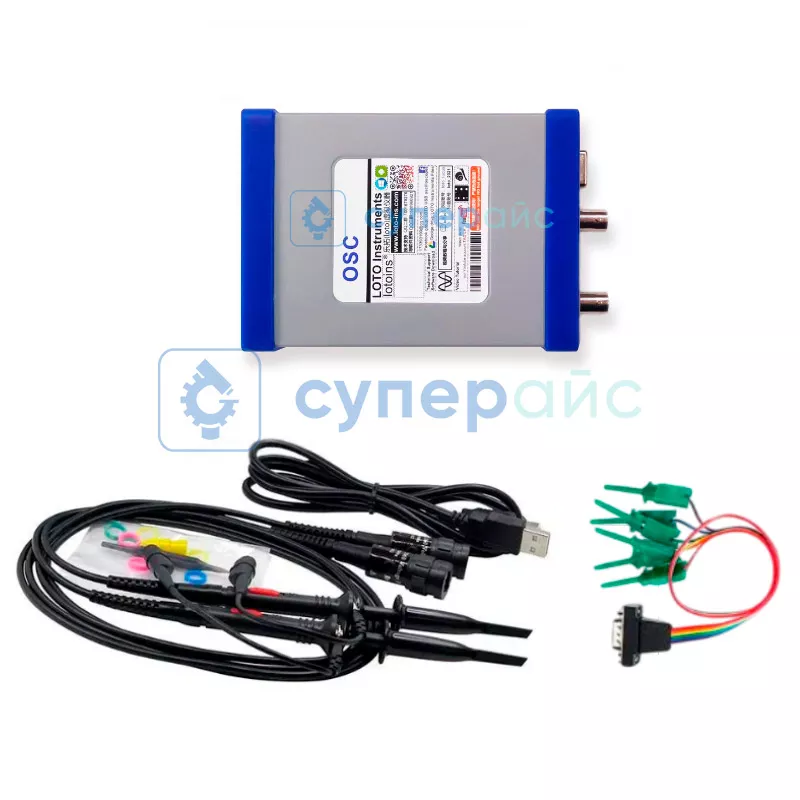

| Комплектация | USB осциллограф LOTO OSCA02L - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт логический анализатор - 1 шт |
|
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |

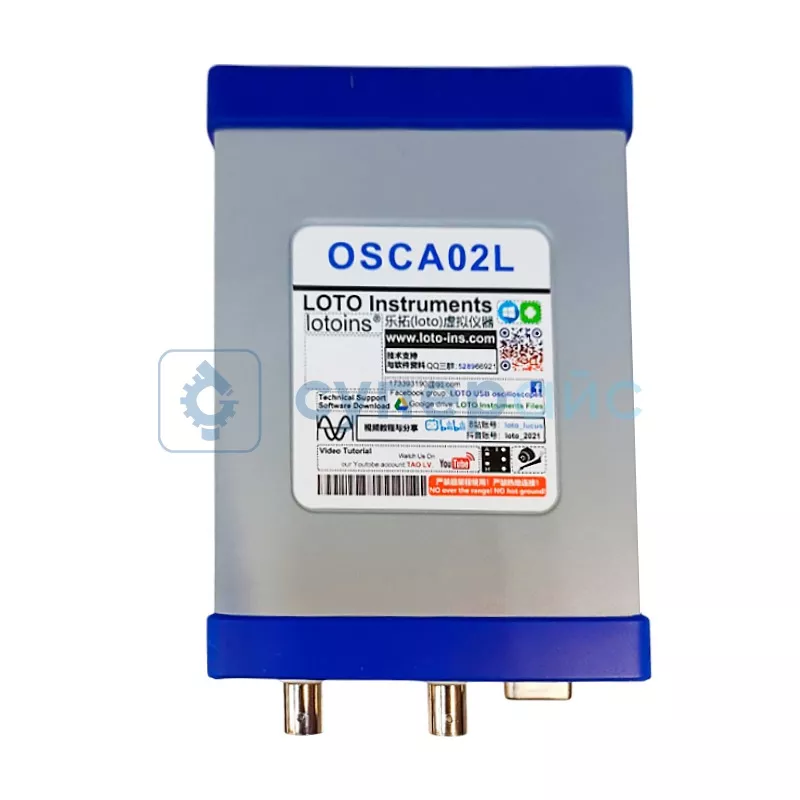

Осциллограф OSCA02L
Измерительная приставка для ПК фирмы LOTO с двумя аналоговыми каналами и полосой до 35 мегагерц. Модуль логического анализатора, идущий в комплекте, позволяет работать с 6 цифровыми каналами.
Система синхронизации работает в трёх режимах и запускается по триггерам:
- по нисходящему фронту
- по восходящему фронту
- по ширине импульса

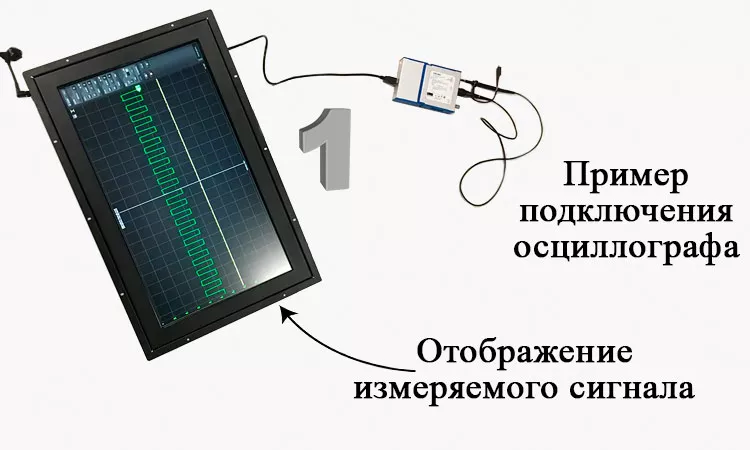

Измерения, считываемые осциллографом, отображаются на дисплее подключенного устройства, на базе операционной системы Windows XP и выше. Прибор может сохранить полученную запись формы сигналов с частотой кадров от 50 до 450 в формате «название файла».oscxxx. Размер файла не превышает 20 Гб.

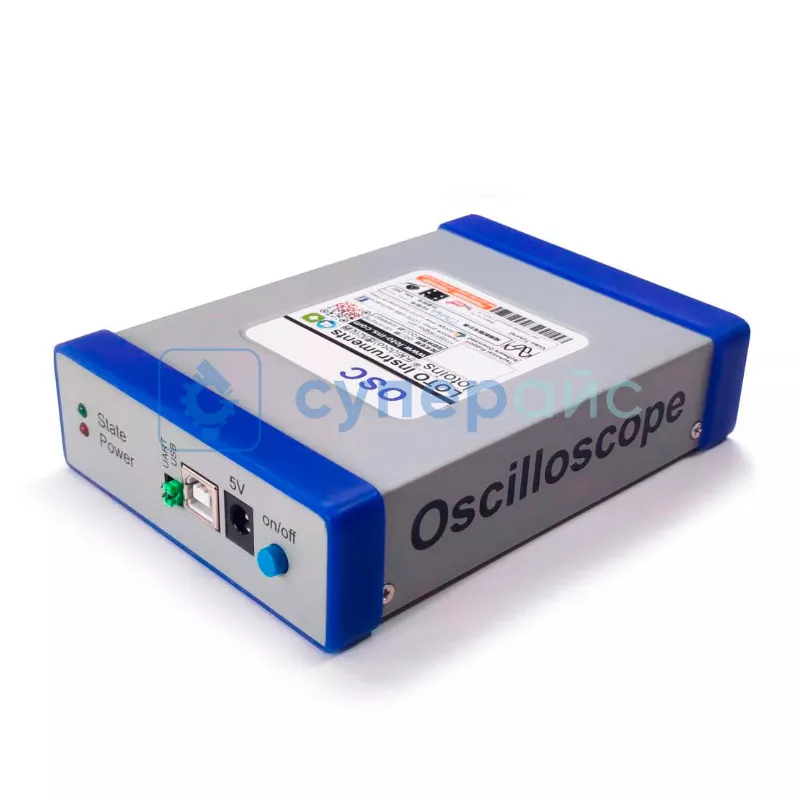

OSCA02L подключается напрямую к компьютеру при помощи USB кабеля. Сам кабель идёт в комплекте при заказе, вместе с парой измерительных щупов и модулем логического анализатора.
