Осциллограф с логическим анализатором LHT00SU1

Код товара: 19878

guarantee Гарантия 12 месяцев

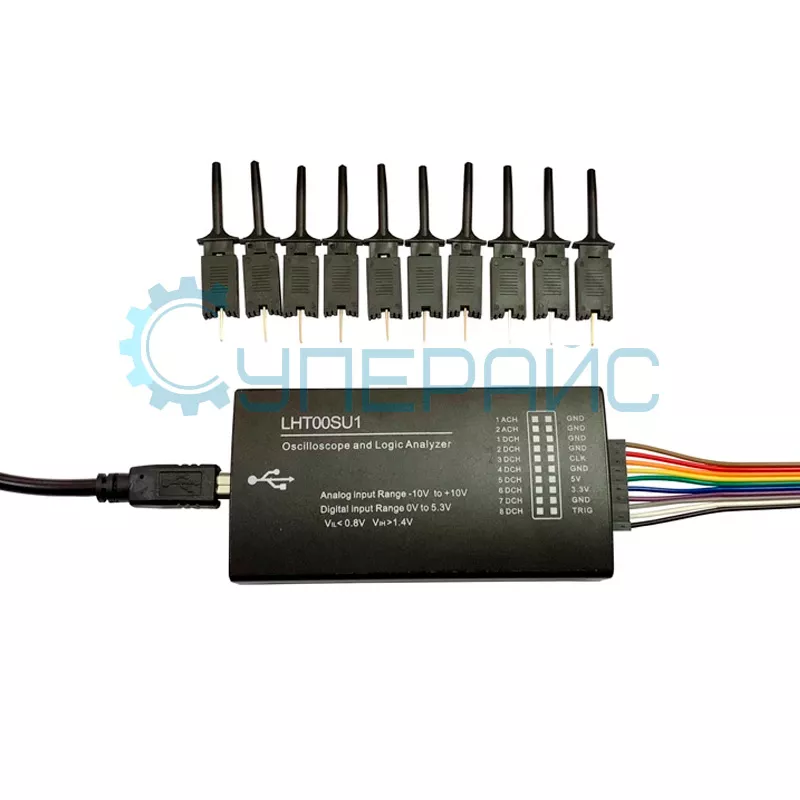

Осциллограф с логическим анализатором LHT00SU1 фото 1
Осциллограф с логическим анализатором LHT00SU1 фото 1

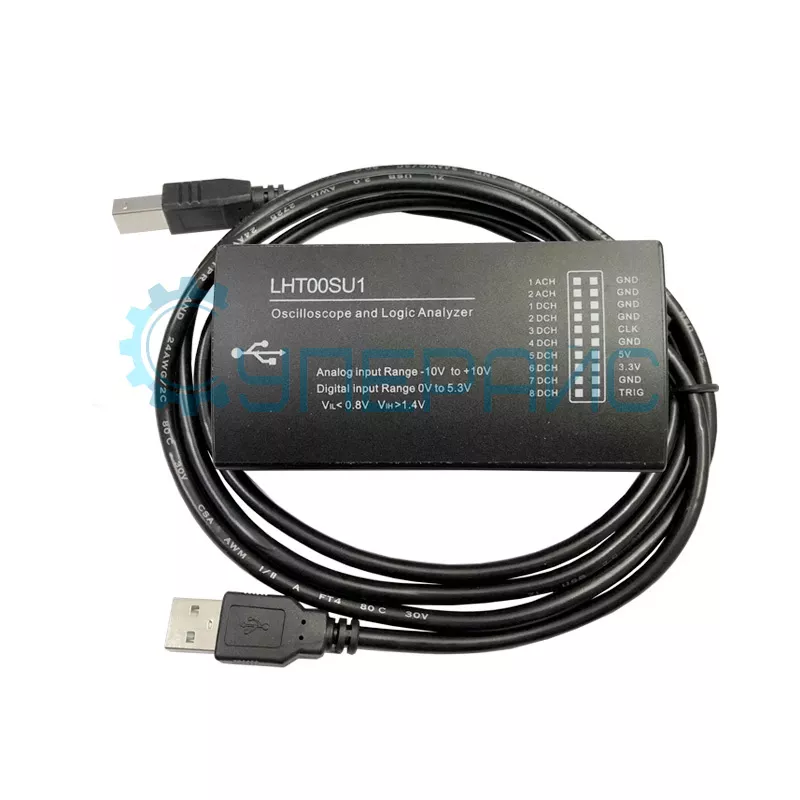

Осциллограф с логическим анализатором LHT00SU1 фото 2

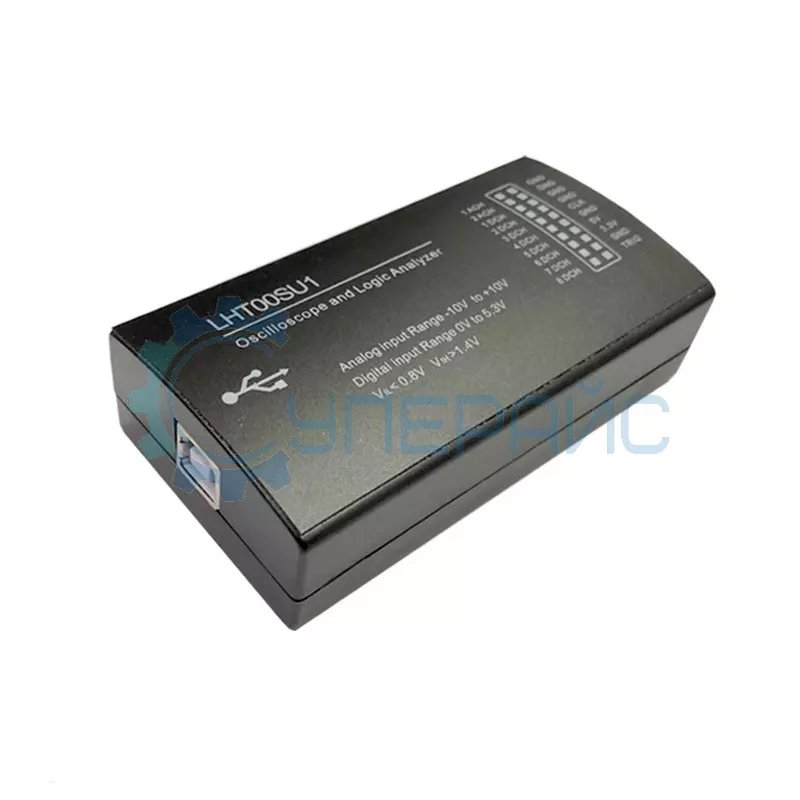

Осциллограф с логическим анализатором LHT00SU1 фото 3
О товаре
Цифровой USB осциллограф LHT00SU1
Опция логического анализатора
Количество каналов: 1
Полоса пропускания: 3 МГц
Частота дискретизации: 16 ГВыб/с
4 589 руб.
4 589 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 8 шт.
О товаре
Цифровой USB осциллограф LHT00SU1
Опция логического анализатора
Количество каналов: 1
Полоса пропускания: 3 МГц
Частота дискретизации: 16 ГВыб/с

Технические характеристики LHT00SU1

Характеристики осциллографа
Количество аналоговых каналов 1
Полоса пропускания 3 мГц
Частота дискретизации 16 МВыб/с
Чувствительность 78 мВ
Вертикальное разрешение 8 бит
Характеристики логического анализатора
Количество цифровых каналов 8
Пороговое напряжение 0 - 5,3 В
Диапазон входного напряжения -10 В - 10 В
Нижний порог входного сигнала < 0,8 В
Верхний порог входного сигнала > 1,4 В
Анализ протоколов SPI, IIC, UART, SMBus, I2S, CAN, Parallel, Custom, Search, Async, 1-Wite, PS/2
Общие характеристики
Коммуникационный интерфейс USB 2.0, 480 Мбит / с
Поддержка операционной системы Win2000 / XP / Vista / WIN7 (32 бит)
Вес ~200 г

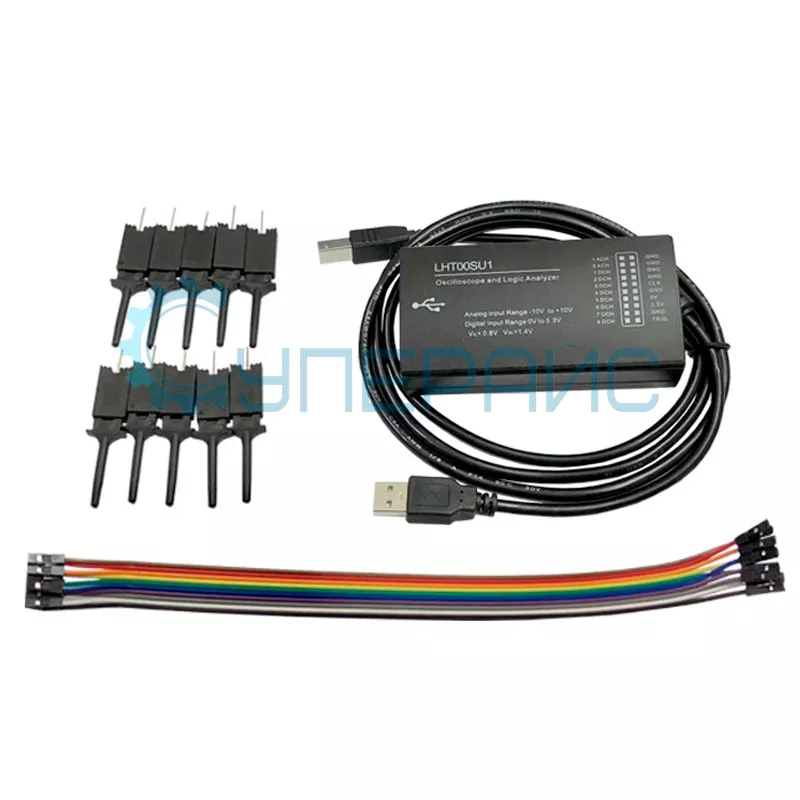

Комплектация USB осциллограф - 1 шт
кабель с 10 зажимами - 1 шт
USB - кабель - 1 шт

USB Осциллограф-Анализатор LHT00SU1: Компактный Инструмент для DIY и Образования

Компактный USB осциллограф LHT00SU1 — это простой и доступный инструмент, подходящий для проектов электроники, обучения и базовой диагностики схем. Объединяя в одном корпусе простой одноканальный осциллограф (полоса 3 МГц, частота дискретизации 16 Мвыб/с) и 8-канальный логический анализатор, он становится универсальным помощником на вашем рабочем столе. Особенно ценен для работы с популярными микроконтроллерами, такими как raspberry pi pico и esp32. Подключение по USB предлагает питание и передачу данных на ПК.

Преимущества LHT00SU1:

  • Идеален для Микроконтроллерных Платформ: Создан для отладки проектов на arduino, esp32 и, особенно, raspberry pi pico. Его параметры хорошо соответствуют задачам этих плат.
  • Мощный Логический Анализ: 8 каналов анализатора поддерживают декодирование ключевых протоколов (SPI, I2C, UART), что критично при работе с raspberry pi pico и другими МК.
  • Простота и Мобильность: Не требует внешнего питания, легкий (~200 г). Всегда под рукой. Отличное решение для diy и полевых измерений.
  • Совместимость: Работает с android устройствами через OTG (с поддержкой wifi адаптеров для беспроводного доступа) и ПК под Windows. Легко интегрируется в проект.

Где LHT00SU1 Находит Применение?

Этот прибор — отличная отправная точка для:

  • Обучения основам электроники и цифровых схем.
  • Отладки проектов на базе arduino и esp32, особенно тех, что используют wifi или Bluetooth.
  • Анализа сигналов напряжение и протоколов связи с периферией.
  • Разработки и тестирования простых устройств IoT(wifi на esp32).
  • Быстрой проверки сигналов напряжения и частоты в схемах.
  • Мониторинга напряжения питания и цифровых линий.
  • Создания мобильных измерительных станций на android планшете или смартфоне.

Для Энтузиастов:

LHT00SU1 и raspberry pi pico — отличный дуэт. Анализатор поможет увидеть работу шин I2C, SPI, UART вашего pico проекта, а осциллограф проверит аналоговые датчики или напряжение. Это простой способ отладить взаимодействие контроллера с другими компонентами, будь то arduino или другой pico. Идеально для diy на esp32 и raspberry pi экосистеме. Поддержка android открывает возможности для мобильной диагностики.

LHT00SU1 — это ваш простой и компактный инструмент для входа в мир измерений и отладки цифровых схем. Его сила — в специализации на проектах с raspberry pi pico, esp32, arduino и доступности для android. Несмотря на скромную полосу, он отлично справляется с задачами обучения, diy и базовой диагностики, всегда будучи под рукой благодаря USB питанию.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
