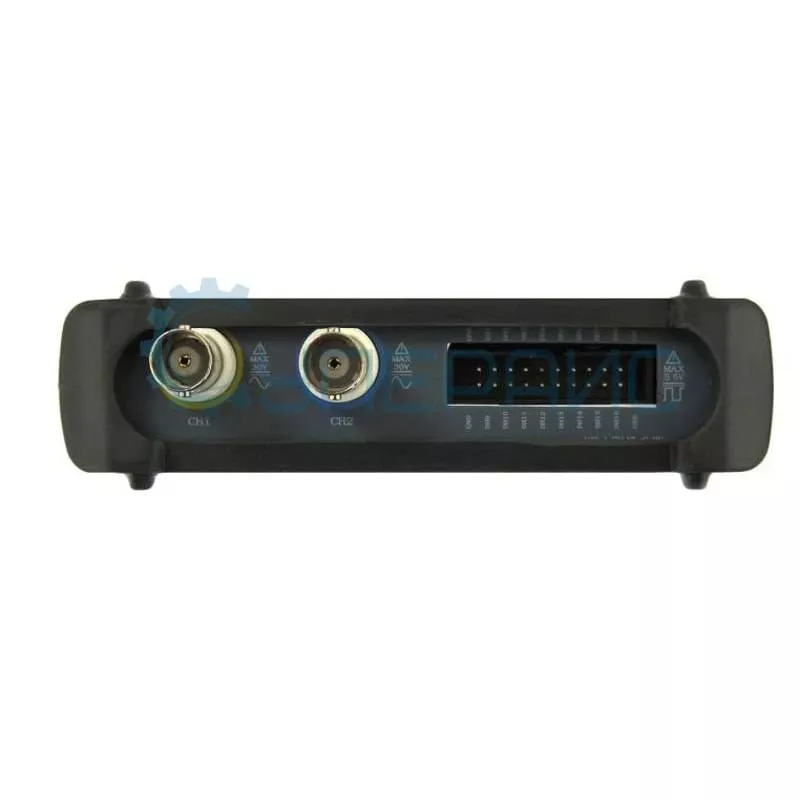

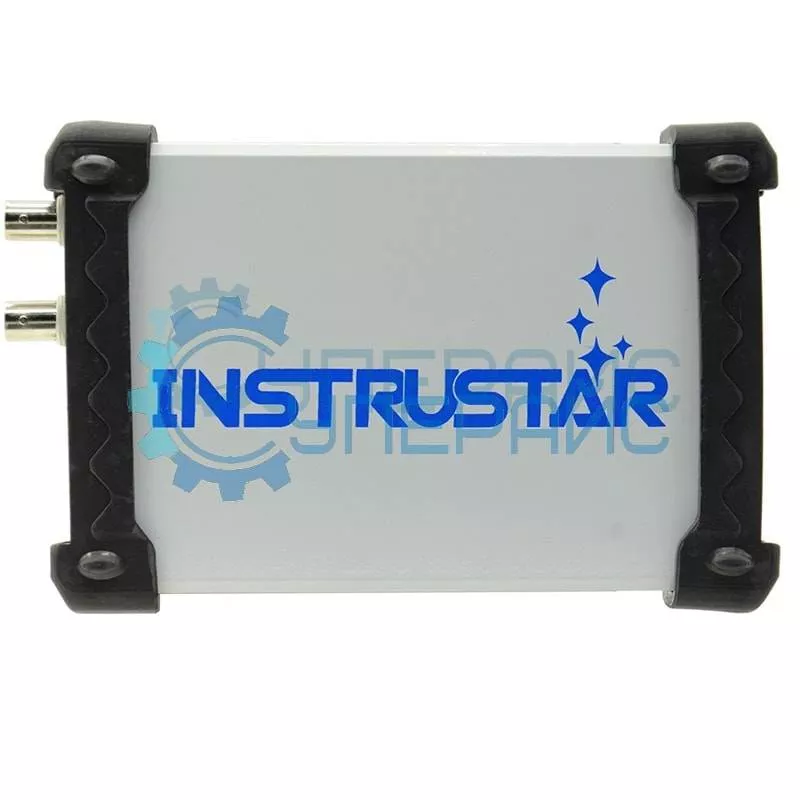

Цифровой осциллограф Instrustar ISDS205C (2 канала х 20 МГц)
Артикул (код товара): 1069
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
11 070 ₽
11 070 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
1069
Модель (серия)
ISDS205C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Instrustar ISDS205C
Общие данные
Артикул (код товара)
1069
Производитель (бренд)
Модель (серия)
ISDS205C
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание Instrustar ISDS205C
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Количество каналов | 2 |
|
Входной импеданс |
1 МОм, 25 пФ |
| Тип входного напряжения | AC,DC |
| Разрешение по вертикали | 8 бит |
| Входной диапазон напряжения |
5 В - 5 В (зонд X1) 50 В - 50 В (зонд X10) |
| Диапазон развертки |
1 нс - 20 с |
| Погрешность по вертикали | ±3% |
| Автоматическое обнаружение | да (10 Гц до 20 МГц) |
| Режим триггера | авто, норм., сигнал |
|
Тип триггера |
нет, по фронту (нарастающему / ниспадающему) |
|
Наклон триггера |
± |
| Пропускная способность |
16 МГц (максимально 20 МГц) |
| Частота дискретизации | 48 МВыб/с |
| Глубина памяти | 1Мб |
| Вертикальный режим | CH1, CH2, ADD, SUB, MUL |
| Режим отображения | X, Y-T, X-Y |
| Формат данных | Osc, Excel, Bmp |
| Характеристики анализатора спектра | |
| Количество каналов | 2 |
| Пропускная способность | 16 МГц |
| Алгоритм |
FFT (18 окон), корреляции, спектр мощности |
| Точки FFT | 8-1048576 на канал |
| FFT измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Фильтры |
поддерживает произвольный выбор метода выборки частоты, Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss и др. |
| Характеристики регистратора данных | |
| Входной импеданс | 1 МОм, 25 пФ |
| Частота выборки |
1 канал: 1 - 24MГц 2 канал: 1 - 24MГц |
| Количество каналов | 2 |
| Объем записи | максимум 4 Гб |
|
Характеристики логического анализатора |
|
| Количество каналов | 16 |
| Скорость выборки |
8 каналов: 250 К - 24 М выборок/с 16 каналов: 250 К -16 М выборок/с |
| Объем записи | 1 Мб - 2 Гб |
|
Характеристики saleae логического анализатора |
|
| Количество каналов | 8 |
| Частота выборки | 25 кГц - 24 МГц |
| Анализ протоколов |
Atmel SWI, BiSS C, SPI, I2C, МОЖЕТ, UART, I2S/PCM, DMX-512,JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse |
| Объем записи | 1 Мб - 10 Тб |
| Общие характеристики | |
| Габариты |
15 мм × 18 мм × 3 мм |
| Габариты упаковки | 225 x 150 x 70 мм |
| Вес нетто | 450 г |

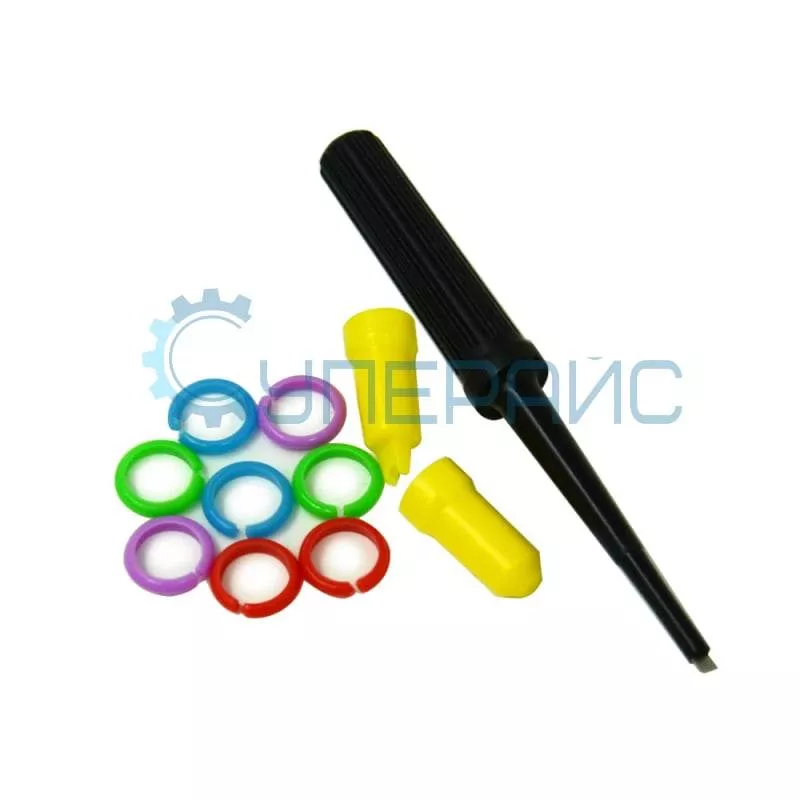

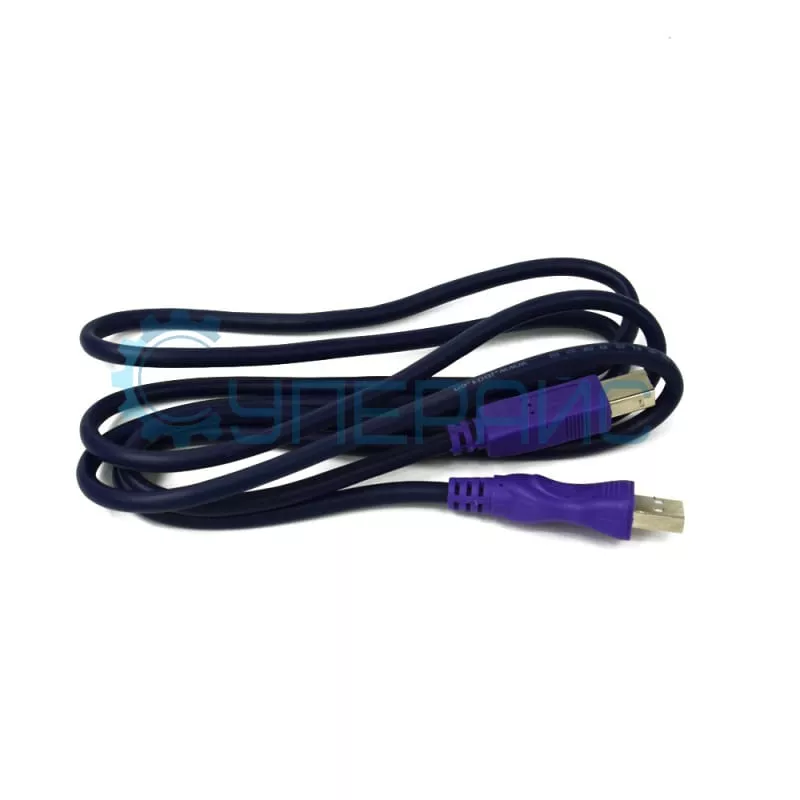

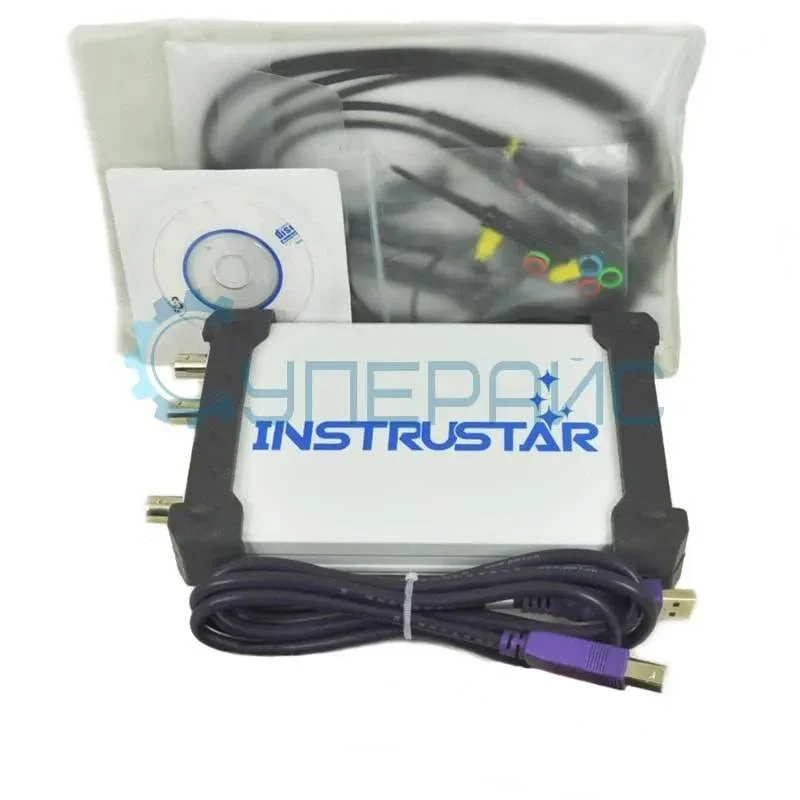

| Комплектация | цифровой осциллограф Instrustar ISDS205C – 1 шт |
|

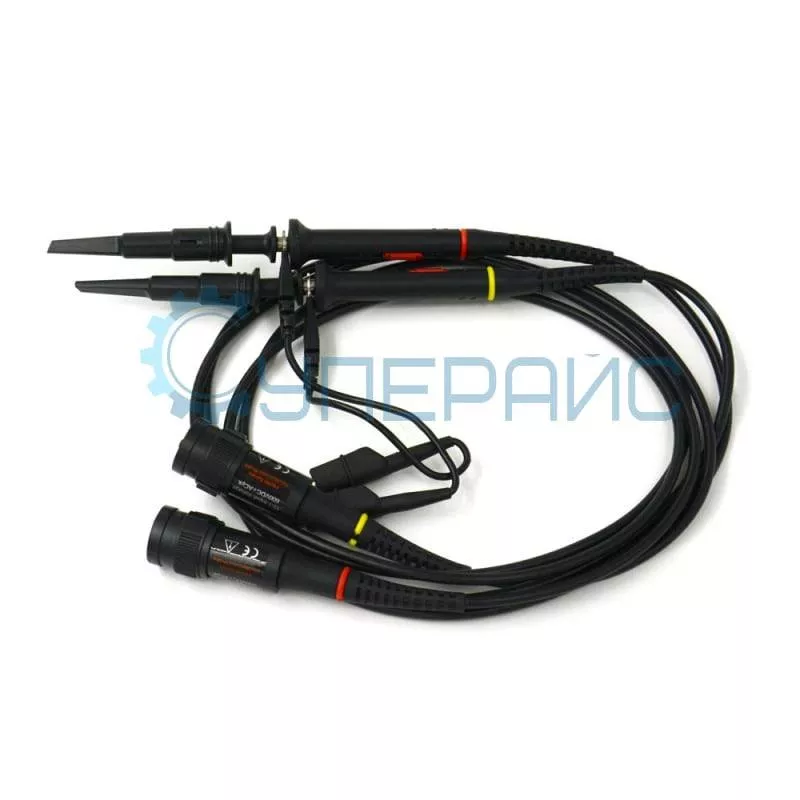

осциллографические пробники - 2 шт пробник логического анализатора - 1 шт кабель USB – 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации – 1 шт |
Instrustar ISDS205C- это двухканальный цифровой осциллограф с встроенным анализатором спектра, регистратором данных и логическим анализатором. Прибор, с частотой дискретизации 48 МВыб/с, с полосой пропускания 20 МГц и глубиной памяти 1 Мб, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Встроенный 16-ти канальный логический анализатор поддерживает объем записи до 2 Гб, а 8-ми канальный Saleae логический анализатор до 10 Тб, что позволяет хранить и обрабатывать большие объемы данных. Для сохранения полученных результатов измерений на компьютере для дальнейшей обработки в устройстве предусмотрен высокоскоростной порт USB2.0. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Высокопроизводительный и надежный цифровой осциллограф Instrustar ISDS205C подойдет как начинающим, так и профессионалам.
Обзорная таблица| Модель | ISDS205A | ISDS205B | ISDS205C | ISDS205X | ISDS210A | ISDS210B | ISDS220A | ISDS220B |
| Осциллограф | + | |||||||
| Количество каналов | 2 | |||||||
| Полоса пропускания | 16 МГц (максимально 20 МГц) | 40 МГц | 60 МГц | |||||
| Частота дискретизации | 48 МВыб/с | 100 МВыб/с | 200 МВыб/с | |||||
| Диапазон измерения напряжения (1Х) | ± 6 В | ± 16 В | ||||||
| Диапазон измерения напряжения (10Х) | ± 60 В | ±160 В | ||||||
| Тип входного напряжения | AC,DC | |||||||
| АЦП (Разрешение по вертикали) | 8 бит | |||||||
| Аппаратный триггер | - | Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса) | ||||||
| Глубина памяти | 1 K (48 M), 1 M (другой) | 256 K | 512 K | |||||
| Аппаратный частотомер | - | 15 M | ||||||
| Анализатор спектра | от 0 до 16 МГц | от 0 до 40 МГц | от 0 до 60 МГц | |||||
| Регистратор данных | + | - | ||||||
| Полоса пропускания | 1 K - 24 M | - | ||||||
| DDS генератор сигналов | - | + (1 Гц - 20 МГц) | - | + (1 Гц - 20 МГц) | - | + | - | + |
| Логический анализатор | - | + | - | |||||
| Sweeper | - | - | + (1 Гц - 5 МГц) | - | + (1 Гц - 5 МГц) | |||
Документация и ПО Instrustar ISDS205C
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа USB-приставки Instrustar ISDS205C
Язык:
Русский
Размер и тип:
413 KБ,
PDF
Программное обеспечение для осциллографа Instrustar ISDS205C
Язык:
Версия:
V3.11.3.0
Размер и тип:
22,9 МБ,
ZIP
ZIP
