9 299 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики осциллографа
Количество каналов 2
Входной импеданс
1 МОм, 25 пФ
Тип входного напряжения AC,DC
Разрешение по вертикали  8 бит
Входной диапазон напряжения -16 В - 16 В (зонд X1)
-160 В - 160 В (зонд X10)
Диапазон развертки 1 нс - 20 с
Погрешность по вертикали ±3%
Автоматическое обнаружение да (10 Гц до 40 МГц)
Режим триггера  авто, норм., сигнал
Тип триггера
нет, по фронту (нарастающему / ниспадающему)
Наклон триггера
 ±
Пропускная способность 40 МГц
Частота дискретизации  100 МВыб/с
Глубина памяти 512 Кб/CH
Вертикальный режим CH1, CH2, ADD, SUB, MUL
Режим отображения X, Y-T, X-Y
Формат данных Osc, Excel, Bmp
Характеристики анализатора спектра
Количество каналов 2
Пропускная способность 40 МГц
Алгоритм FFT (18 окон), корреляции, спектр мощности
Точки FFT 8-1048576 на канал
FFT измерения    гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR
Фильтры поддерживает произвольный выбор метода выборки
частоты, Rectangle, bartlett, triangular,
cosine, hanning, bartlett_hanning, hamming, blackman,
blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen,
Lanczos, kaiser, gauss и др.
Общие характеристики
Габариты 15 мм × 18 мм × 3 мм
Вес нетто 450 г

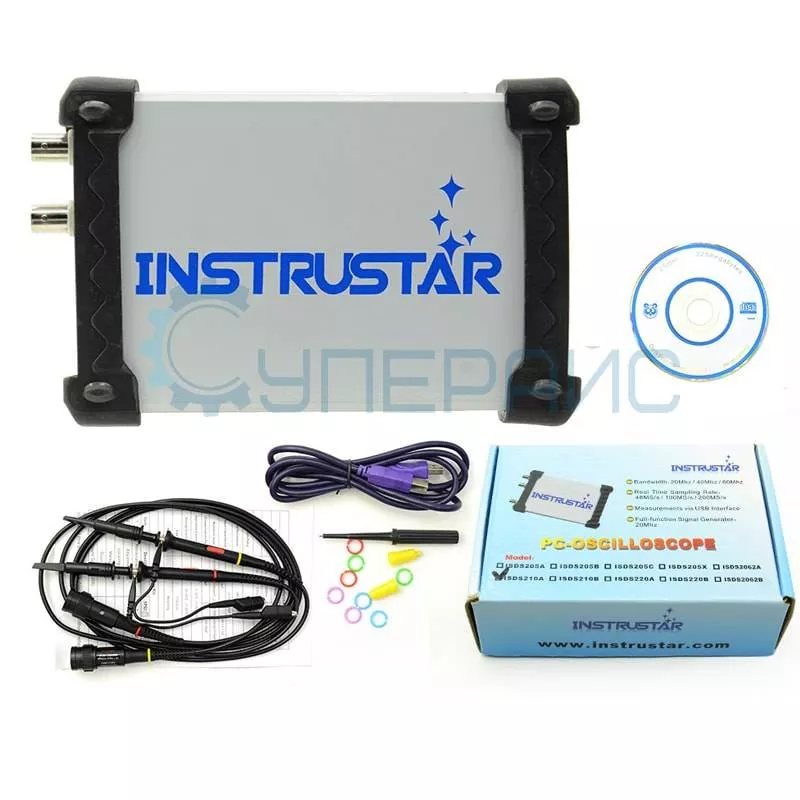

Комплектация цифровой осциллограф Instrustar ISDS210A – 1 шт

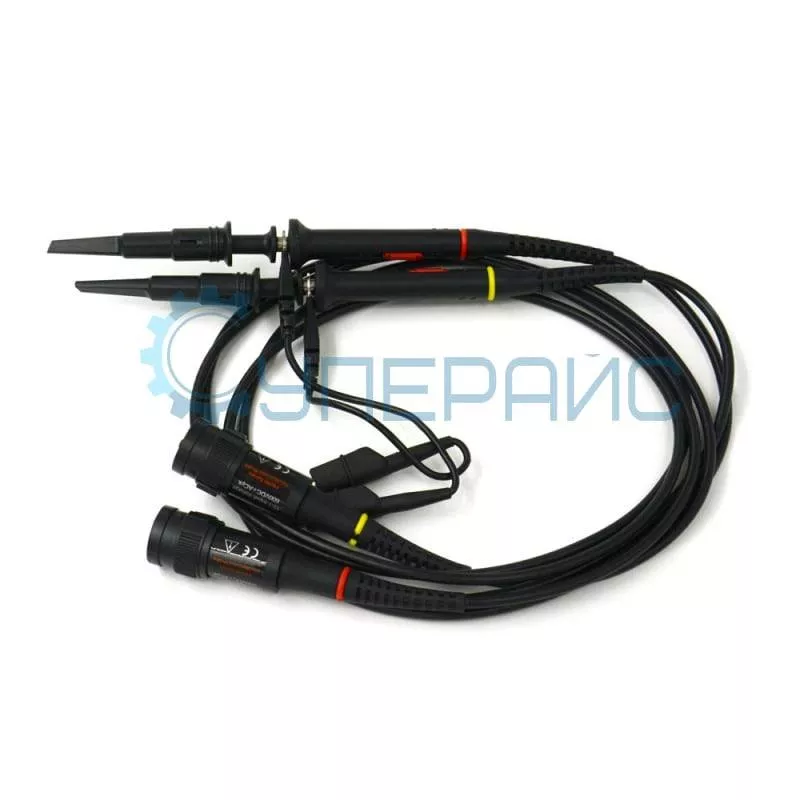

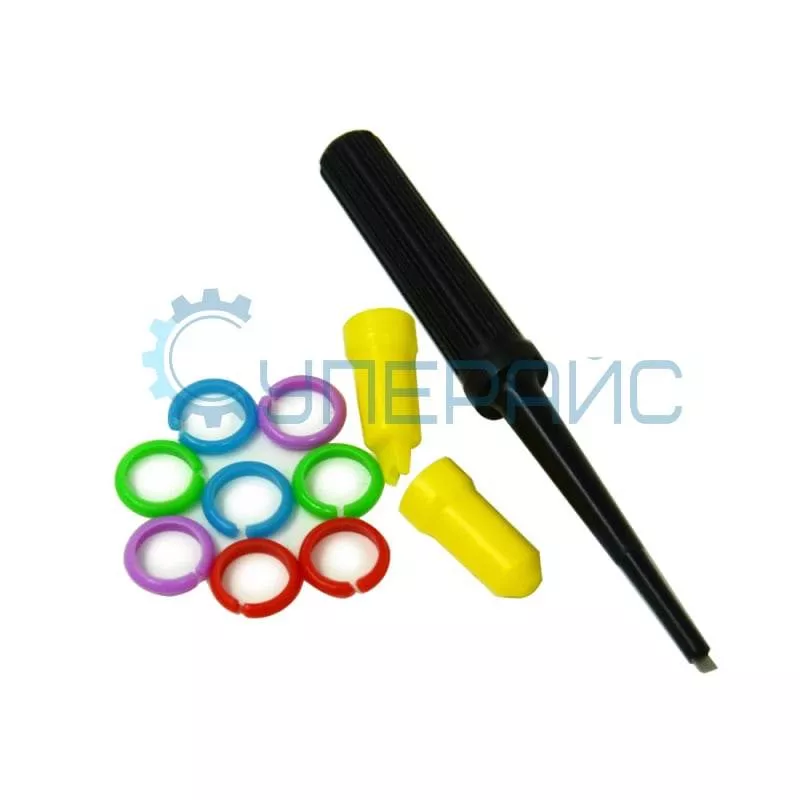

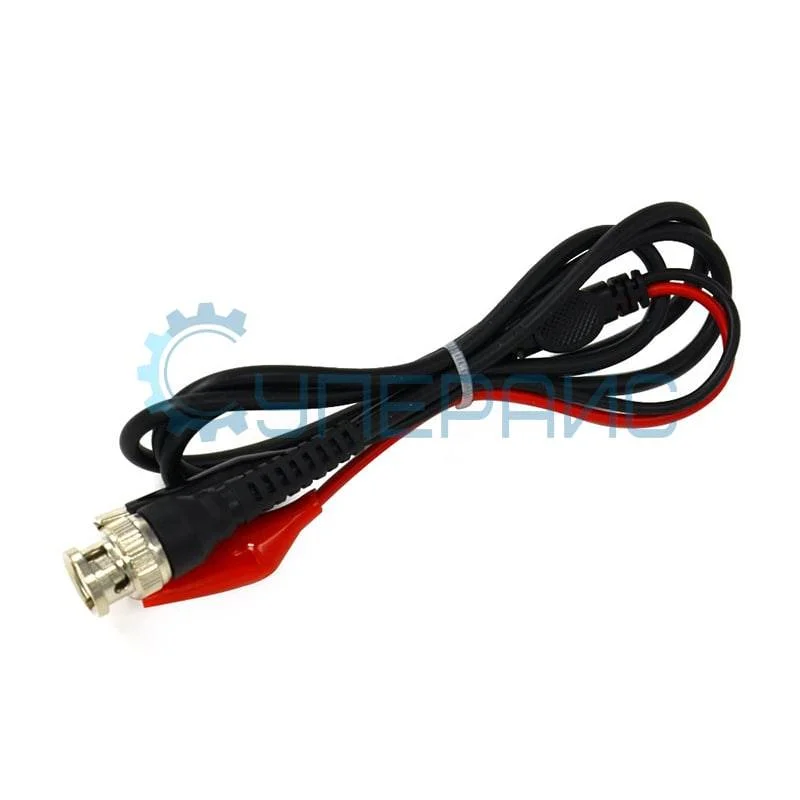

  осциллографические пробники - 2 шт

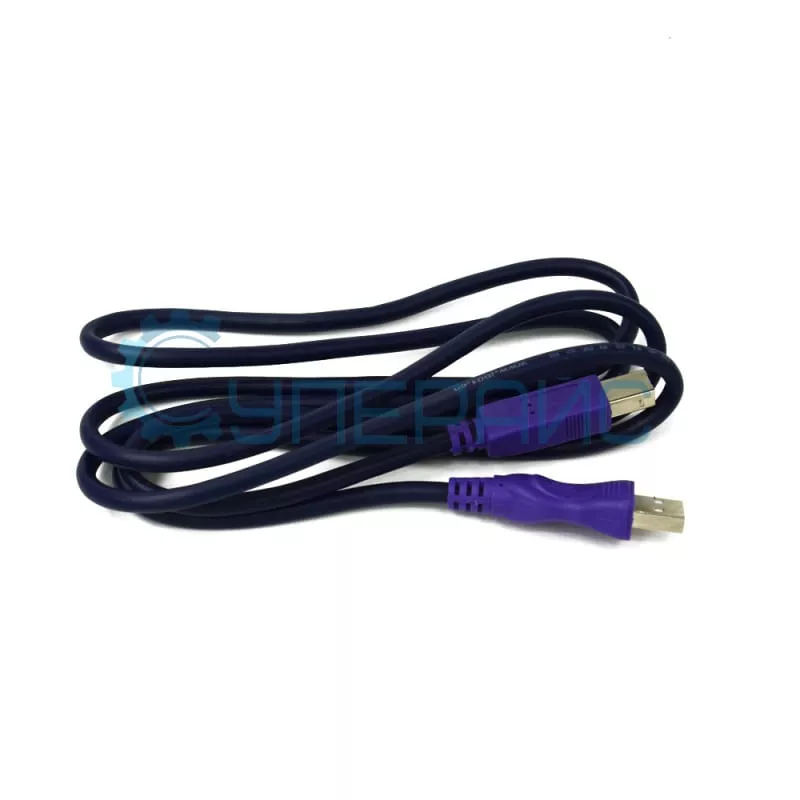

кабель USB – 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации – 1 шт

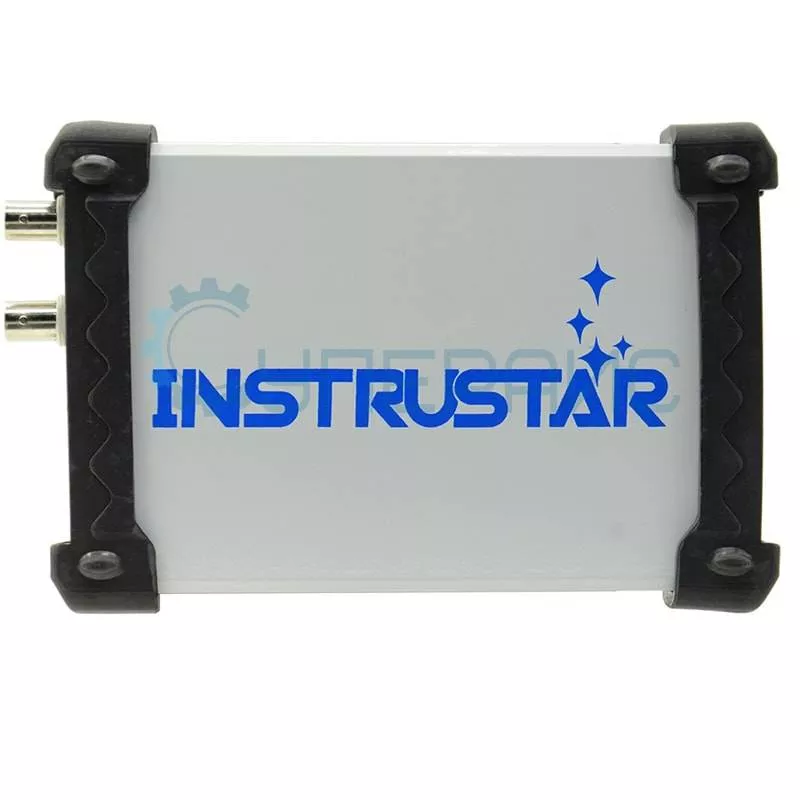

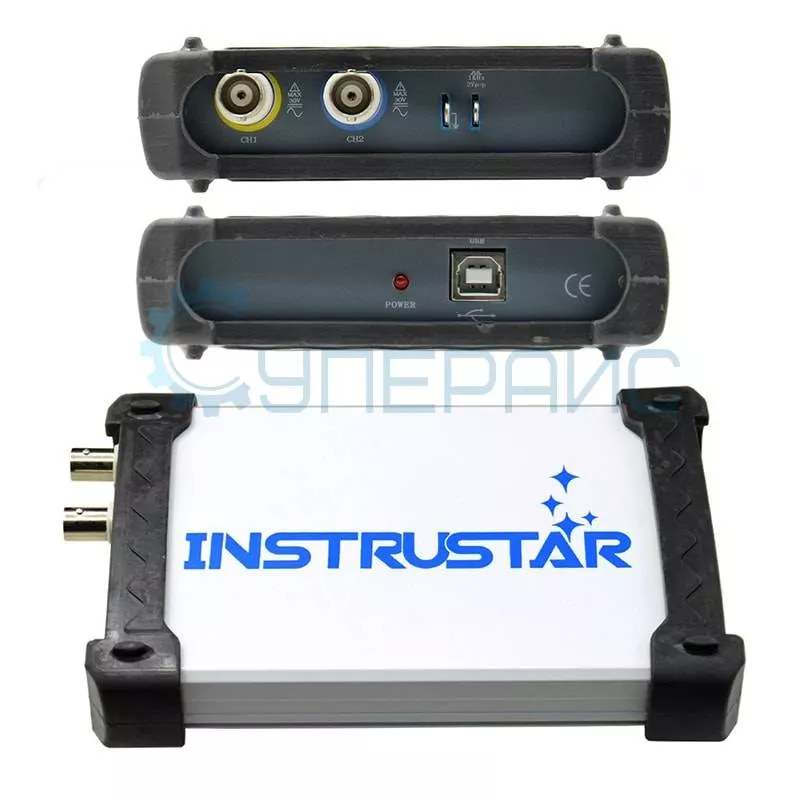

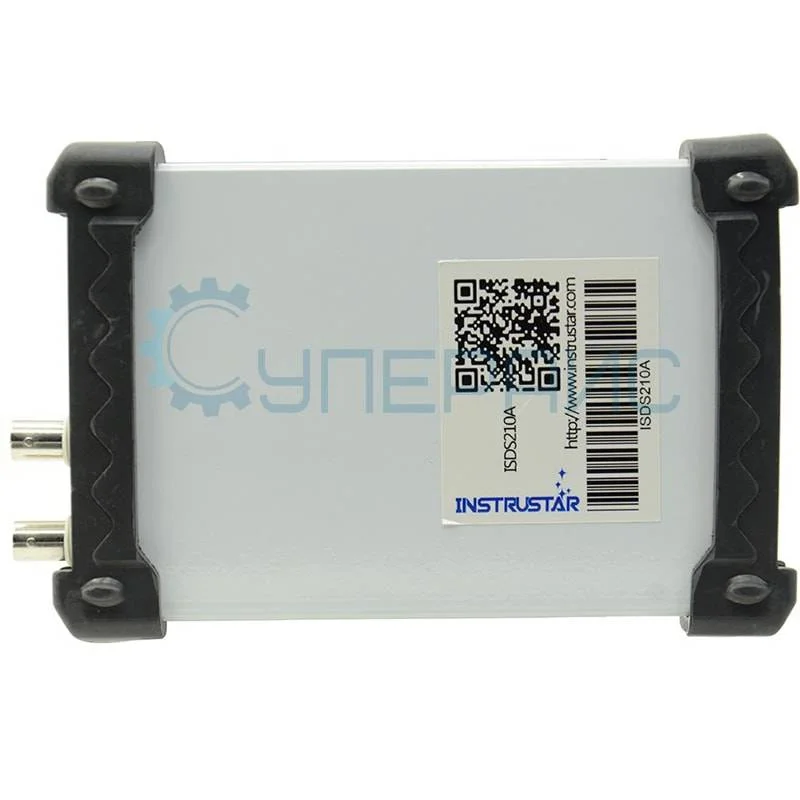

Instrustar ISDS210A - это двухканальный цифровой осциллограф с встроенным анализатором спектра, производства компании Instrustar, применяемый для измерения параметров электрических сигналов. Прибор, с частотой дискретизации 100 МВыб/с, с полосой пропускания 40 МГц и глубиной памяти 1 Мб, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Для сохранения полученных результатов измерений на компьютере для дальнейшей обработки прибор оснащен высокоскоростным портом USB2.0. Устройство просто в эксплуатации, имеет небольшой вес и габариты. По доступной цене, высокопроизводительный и удобный в обращении цифровой осциллограф Instrustar ISDS210A подойдет как начинающим, так и профессионалам.

Обзорная таблица
Модель ISDS205A ISDS205B ISDS205C ISDS205X ISDS210A ISDS210B ISDS220A ISDS220B
Осциллограф +
Количество каналов 2
Полоса пропускания 20 МГц 40 МГц 60 МГц
Частота дискретизации 48 МВыб/с 100 МВыб/с 200 МВыб/с
Диапазон измерения напряжения (1Х) ± 6 В ± 16 В
Диапазон измерения напряжения (10Х) ± 60 В ±160 В
Тип входного напряжения AC,DC
АЦП (Разрешение по вертикали) 8 бит
Аппаратный триггер - Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса)
Глубина памяти 1 K (48 M), 1 M (другой) 256 K 512 K
Аппаратный частотомер - 15 M
Анализатор спектра от 0 до 20 МГц от 0 до 40 МГц от 0 до 60 МГц
Регистратор данных + -
Полоса пропускания 1 K - 24 M -
DDS генератор сигналов - + (1 Гц - 20 МГц) - + (1 Гц - 20 МГц) - + - +
Логический анализатор - + -
Sweeper - - + (1 Гц - 5 МГц) - + (1 Гц - 5 МГц)
