Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)

Код товара: 1074

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 5283
            [SRC] => /upload/iblock/d17/d1723af4cddf466c7b98cdc00dd20463.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 5284
            [SRC] => /upload/iblock/bb8/bb8e6f3fa4de52f541003fe09822d1a4.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 5285
            [SRC] => /upload/iblock/f1c/f1ca44798b598a75df2e62b773bb4e10.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 5286
            [SRC] => /upload/iblock/596/59616c774ba6d5ef5df0d8f12cb8fd61.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 5287
            [SRC] => /upload/iblock/4c0/4c04f7f32568f8b0f3b246d7c05dce22.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 5288
            [SRC] => /upload/iblock/e33/e3388812191b0ebff4f64c4c1f72c761.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 5289
            [SRC] => /upload/iblock/775/775f3a935c474752a34e376ac4372b17.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 5290
            [SRC] => /upload/iblock/9ce/9cefa6efe4050dfad3c141cc76ea31fd.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
Цифровой осциллограф Instrustar ISDS220B (2 канала х 60 МГц)
12 390 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики осциллографа
Количество каналов 2
Входной импеданс
1 МОм, 25 пФ
Тип входного напряжения AC,DC
Разрешение по вертикали  8 бит
Входной диапазон напряжения -16 В - 16 В (зонд X1)
-160 В - 160 В (зонд X10)
Диапазон развертки 1 нс - 20 с
Погрешность по вертикали ±3%
Автоматическое обнаружение да (10 Гц до 60 МГц)
Режим триггера  авто, норм., сигнал
Тип триггера
нет, по фронту (нарастающему / ниспадающему)
Наклон триггера
 ±
Пропускная способность 60 МГц
Частота дискретизации  200 МВыб/с
Глубина памяти 512 Кб/CH
Вертикальный режим CH1, CH2, ADD, SUB, MUL
Режим отображения X, Y-T, X-Y
Формат данных Osc, Excel, Bmp
Характеристики анализатора спектра
Количество каналов 2
Пропускная способность 60 МГц
Алгоритм FFT (18 окон), корреляции, спектр мощности
Точки FFT 8-1048576 на канал
FFT измерения    гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR
Фильтры поддерживает произвольный выбор метода выборки
частоты, Rectangle, bartlett, triangular,
cosine, hanning, bartlett_hanning, hamming, blackman,
blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen,
Lanczos, kaiser, gauss и др.
Характеристики DDS генератора

Форма сигналов синусоидальная, треугольная, пилообразная, меандр, зубья (up / down)
Амплитуда до 9 В (без нагрузки)
Импеданс    200 Ом
Смещение ± 2.5 В
Диапазон частот  1 Гц - 20 МГц (синус), 1 Гц - 2 МГц (другие формы)
Разрешение по частоте 1 Гц
Точность частоты ±5×10-3
Искажения (синус) ≤ 0,8% (1 кГц)
Линейность (пила) ≥ 98% (1 Гц - 10 кГц)
Скорость нарастания  100 нс
Развертка
Стиль развертки     линейная развертка, вход
Линейная развертка диапазон
1 Гц - 20 МГц, мин 1 Гц шаг
Вход диапазон
1 Гц-10 МГц, 1,10, 100 .... логарифмическая шаг
Общие характеристики
Габариты 14 мм × 18 мм × 3 мм
Вес нетто 450 г
Комплектация цифровой осциллограф Instrustar ISDS220B – 1 шт
  осциллографические пробники - 2 шт
кабель USB – 1 шт
BNC-кабель – 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации – 1 шт

Instrustar ISDS220B – виртуальная приставка к компьютеру

Цифровой двухканальный осциллограф Instrustar ISDS220B выступает в качестве приставки для компьютера. Сочетает функции, как осциллографа со встроенным анализатором, так и генератора сигналов с регистратором данных, которым удобно пользоваться для снятия амплитудно-частотной характеристики (АЧХ) без применения усилителей.

Прибор, с частотой дискретизации 200 МВыб/с, полосой пропускания 60 МГц и глубиной памяти 1 Мб, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Встроенный DDS генератор порождает основные формы сигналов: синус, прямоугольный, треугольный, пилообразный, меандр. Синусоида регулируется в диапазоне 0 – 20 МГц.

Максимальная амплитуда сигнала на выходе ±5%.

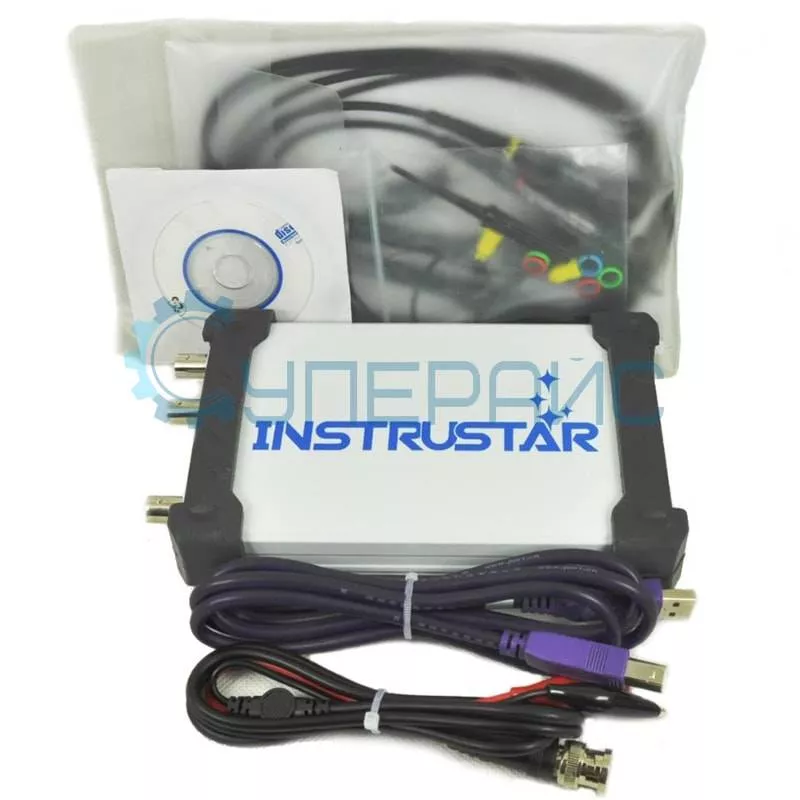

Комплектация осциллографа Instrustar ISDS220B

Вместе с прибором поставляются:

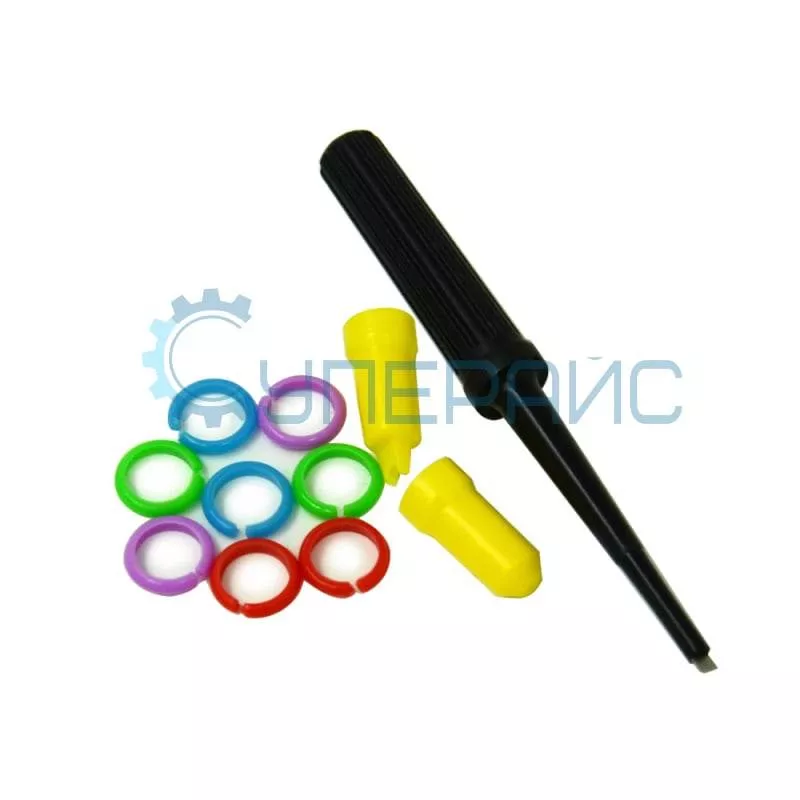

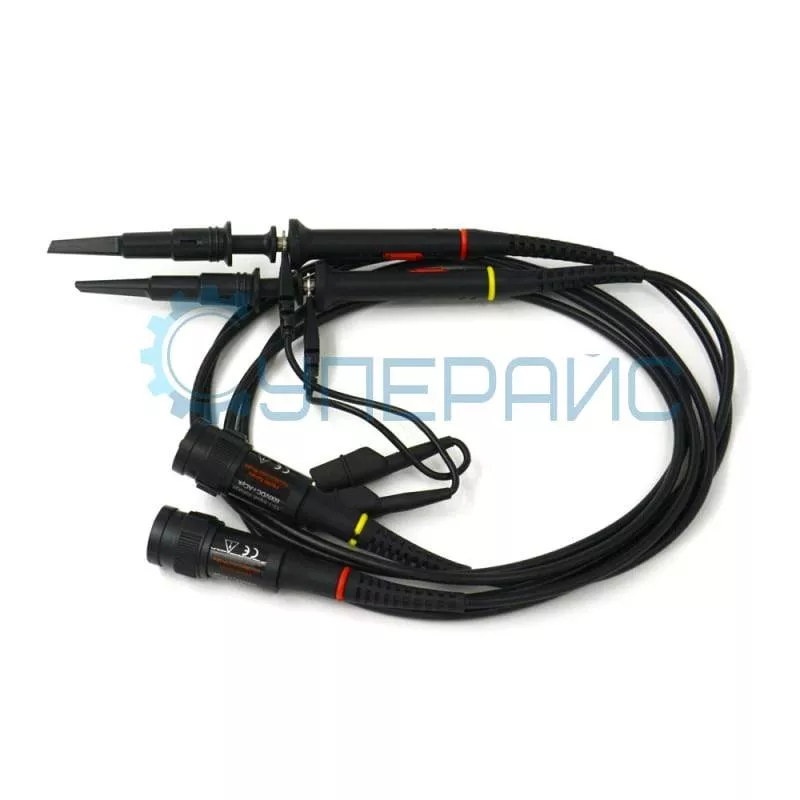

  • два осциллографических щупа-пробника, для которых рекомендуется выполнить компенсацию;

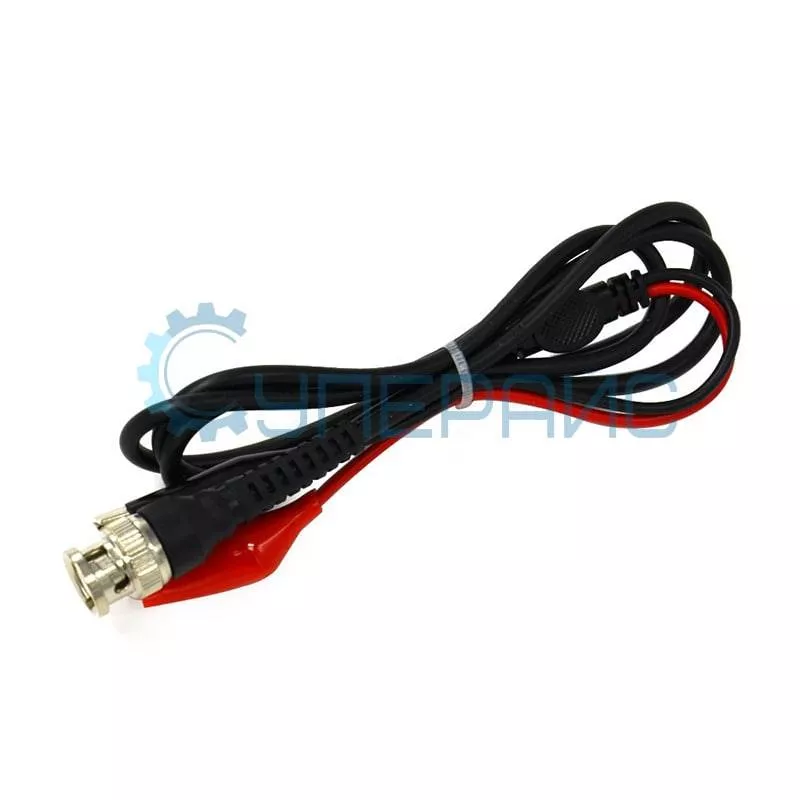

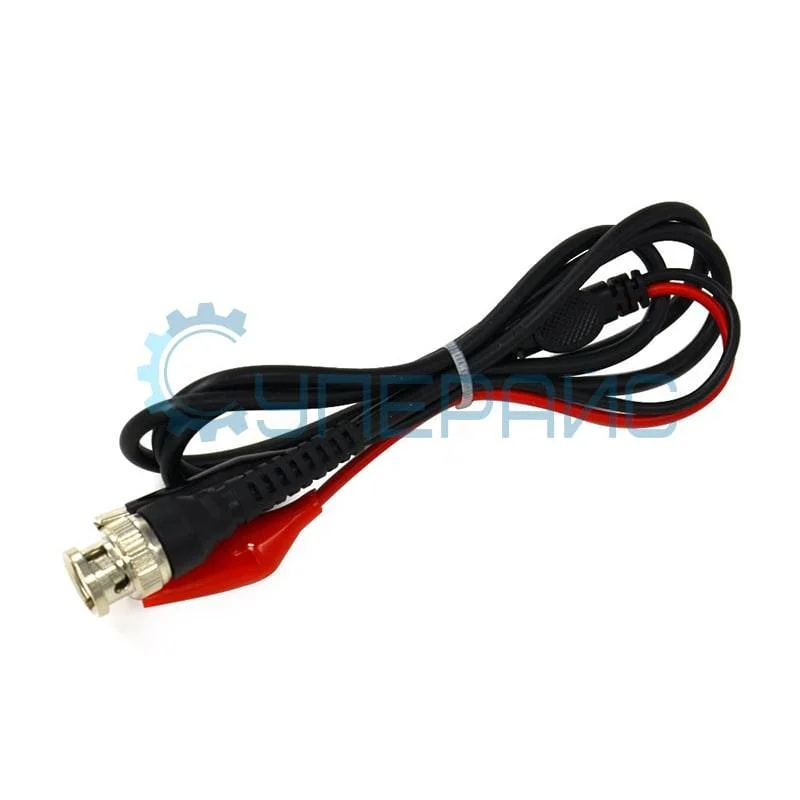

  • соединительный провод BNC-кабель для генератора сигнала;

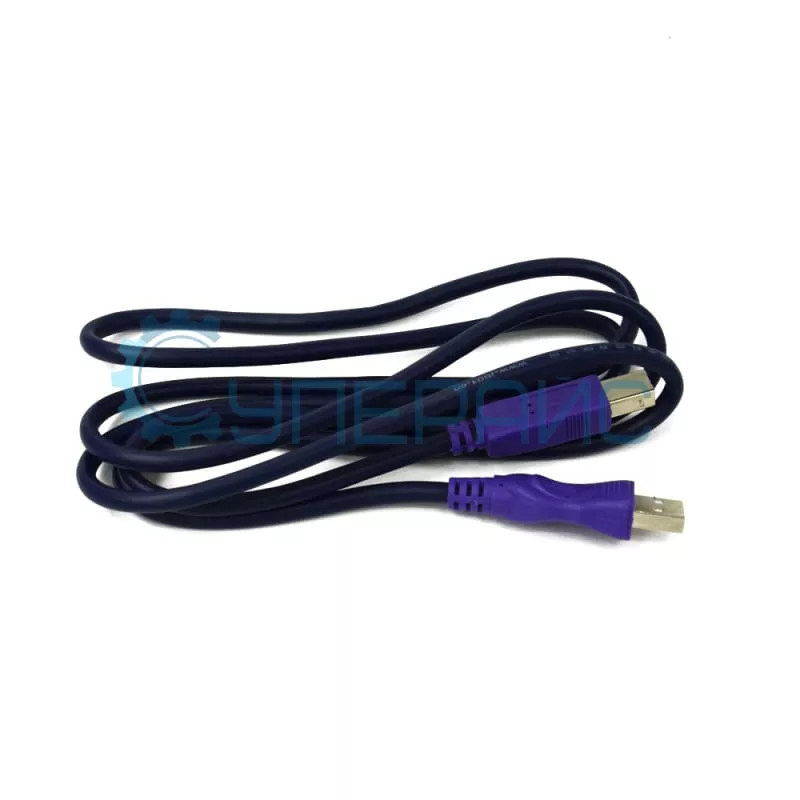

  • кабель для присоединения к ПК протяженностью 1,5 м;
  • диск программного обеспечения;
  • печатная инструкция по эксплуатации.

С руководством пользователя также можно ознакомиться во вкладке «Документация и ПО».

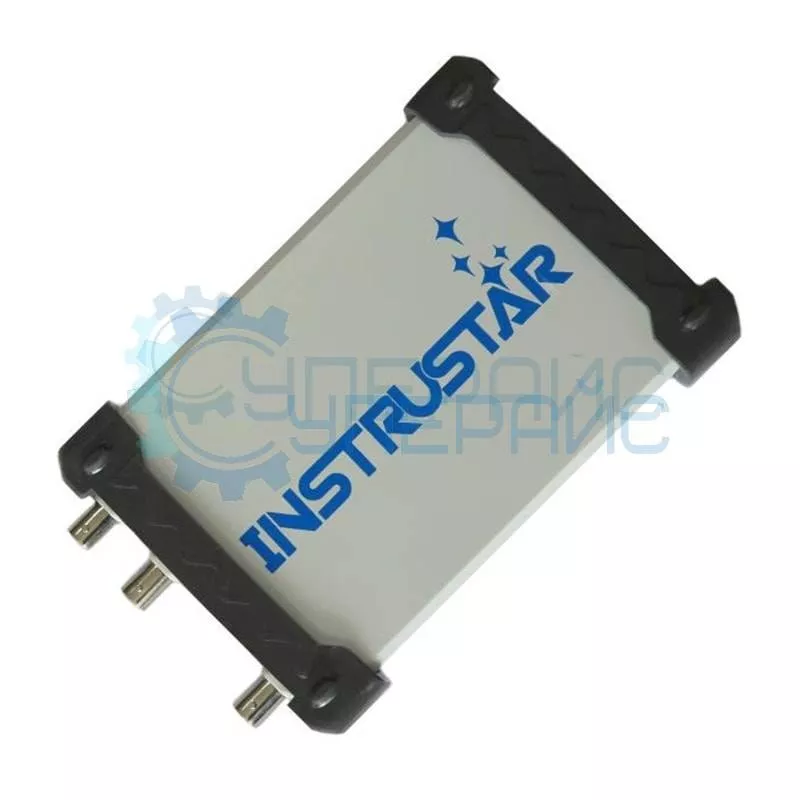

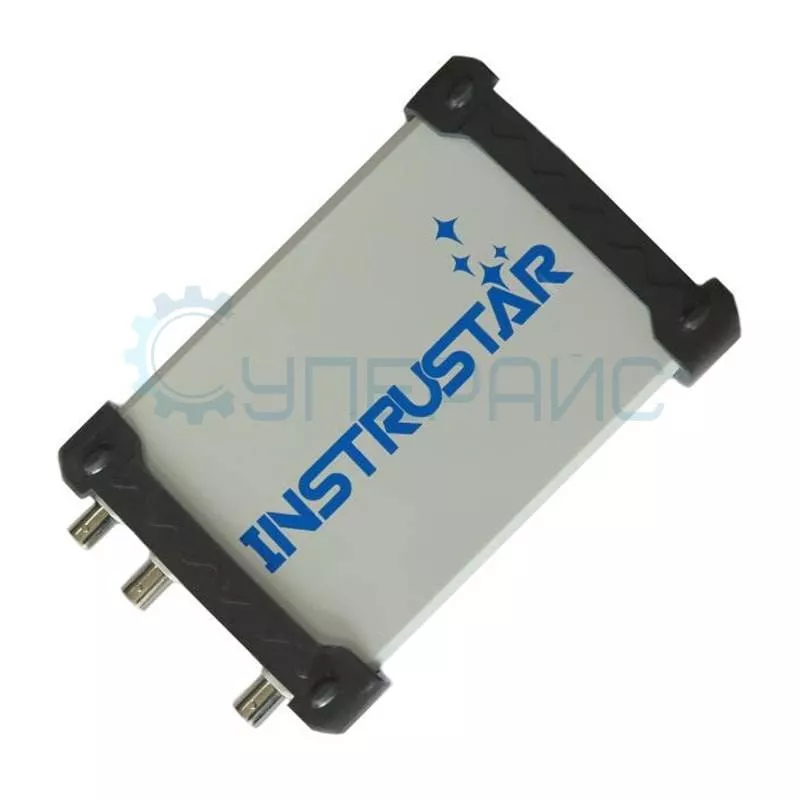

Особенности конструкции прибора Instrustar ISDS220B

Виртуальный осциллограф USB оснащен DDS генератором, его еще называют генератором качающейся частоты с частотами от 1 Гц до 20 МГц для синусоиды и 1 Гц до 2 МГц для сигналов других форм. В прибор включен анализатор спектра, эта опция делает работу с цифровыми сигналами более комфортной.

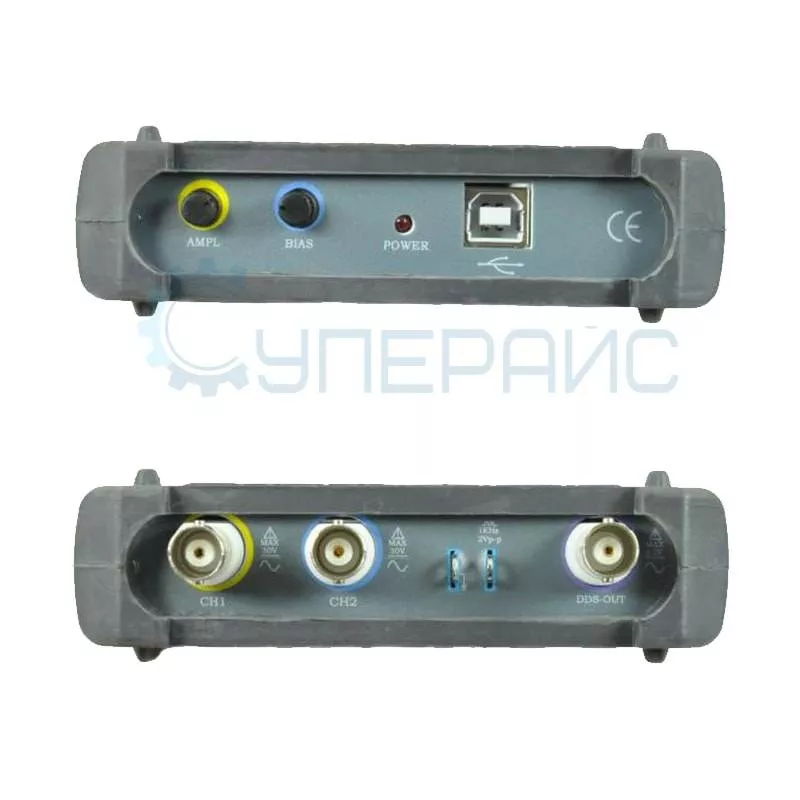

Прибор отличает эргономичный надежный корпус, на котором удобно для доступа расположены разъемы двух каналов осциллографа и генератора, а также два вывода для снятия пробного прямоугольного сигнала.

Виртуальный осциллограф-приставка к компьютеру Instrustar ISDS220B оборудован:

  • сигнальной лампочкой-индикатором питания;
  • разъемом для присоединения шнура USB;
  • двумя настроечными регуляторами для генератора сигналов, это регулировка амплитуды и смещения.

В режиме DDS приставка работает в качестве генератора сигналов. Можно регулировать частоты и выбирать амплитуду, изменять форму сигнала и изменять вручную сдвиг.

Работа осциллографа Instrustar ISDS220B

Изображение сигналов записывается в памяти прибора с отображением изменения по времени. Функция бесконечной записи отсутствует, пожалуй, это один из немногих недостатков прибора.

Непрерывная запись желательна при построении графиков потребления нагрузки, разряда, или заряда, изменениях температур. Однако, в программе есть запись частями, до 100 фреймов непрерывно. Значит, можно увидеть изменения значения напряжения, тока при различных нагрузках или в режиме холостого хода, например, электродвигателя.

Интерфейс программы Instrustar ISDS220B в профессиональном режиме дает возможность вводить определенные значения настроек.

Графики сохраняются в формате CSV или OSC. Первый формат открывается в Excel, второй – Data Recorder на компьютере.

Прибор оборудован встроенной памятью на 512 Кб, что позволяет сохранять большое количество выборок для последующего просмотра.

Обзорная таблица
Модель ISDS205A ISDS205B ISDS205C ISDS205X ISDS210A ISDS210B ISDS220A ISDS220B
Осциллограф +
Количество каналов 2
Полоса пропускания 20 МГц 40 МГц 60 МГц
Частота дискретизации 48 МВыб/с 100 МВыб/с 200 МВыб/с
Диапазон измерения напряжения (1Х) ± 6 В ± 16 В
Диапазон измерения напряжения (10Х) ± 60 В ±160 В
Тип входного напряжения AC,DC
АЦП (Разрешение по вертикали) 8 бит
Аппаратный триггер - Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса)
Глубина памяти 1 K (48 M), 1 M (другой) 256 K 512 K
Аппаратный частотомер - 15 M
Анализатор спектра от 0 до 20 МГц от 0 до 40 МГц от 0 до 60 МГц
Регистратор данных + -
Полоса пропускания 1 K - 24 M -
DDS генератор сигналов - + (1 Гц - 20 МГц) - + (1 Гц - 20 МГц) - + - +
Логический анализатор - + -
Sweeper - - + (1 Гц - 5 МГц) - + (1 Гц - 5 МГц)
