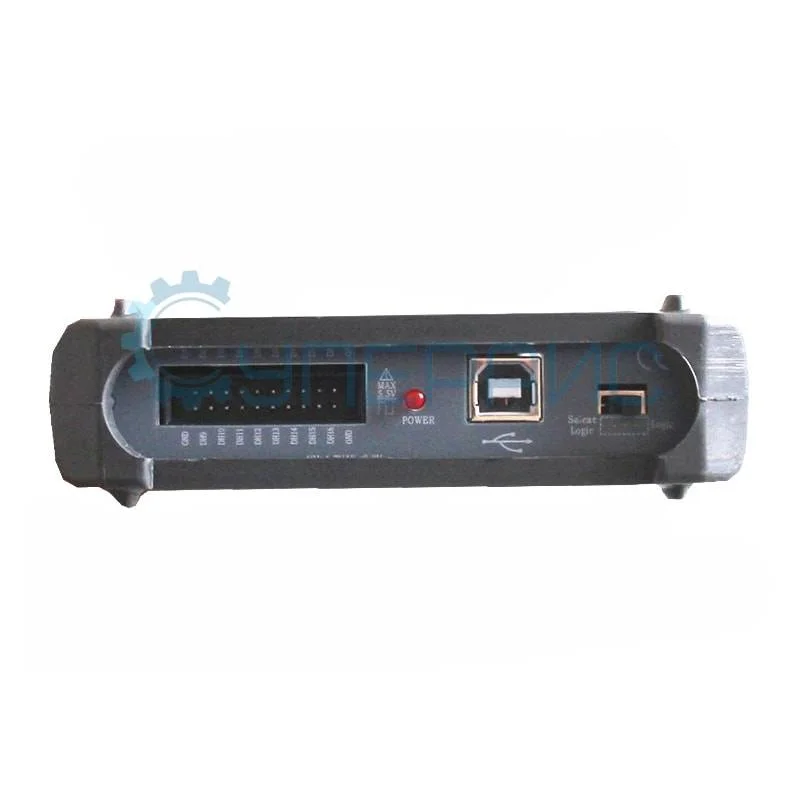

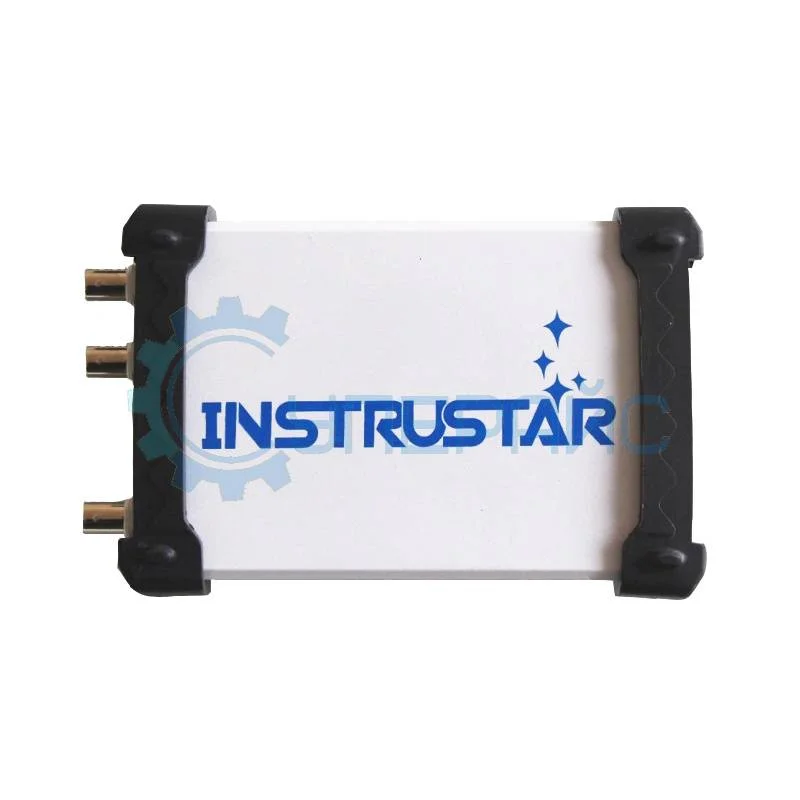

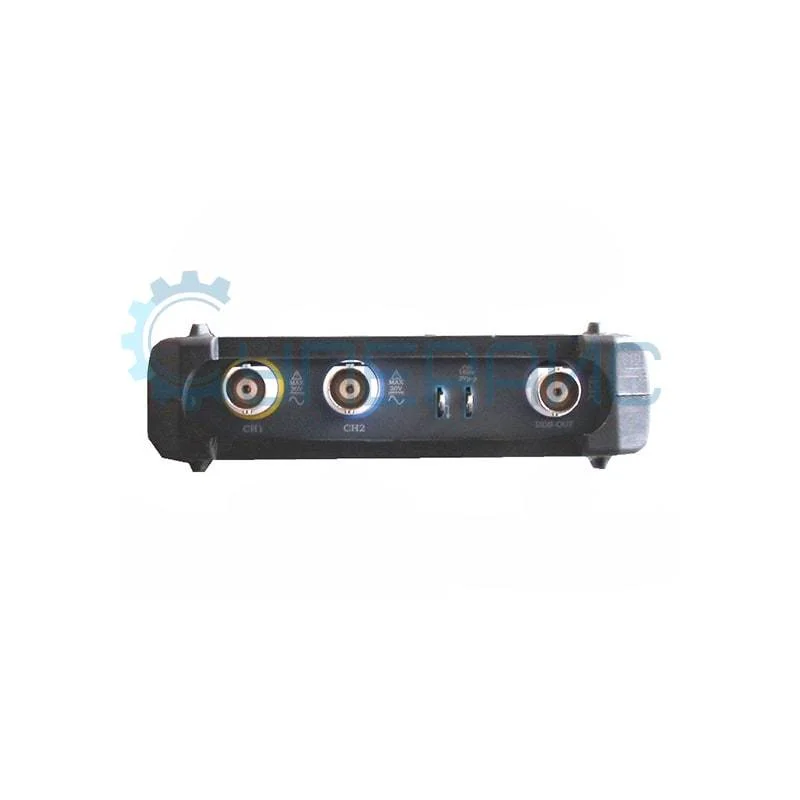

Цифровой осциллограф Instrustar ISDS205X (2 канала х 20 МГц)
Артикул (код товара): 3408
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
11 480 ₽
11 480 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
3408
Модель (серия)
ISDS205X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Instrustar ISDS205X
Общие данные
Артикул (код товара)
3408
Производитель (бренд)
Модель (серия)
ISDS205X
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
5 В – 5 В (X1), 50 В – 50 В (X10)
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм
Входная ёмкость
25 пФ
Коэффициенты пробников
X1, X10
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Точность усиления постоянного тока
±3%
Система синхронизации
Базовые типы триггера
Edge
Источник триггера
CH1, CH2
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 20 с/дел
Режимы развёртки
X, Y-T, X-Y
Система измерения
Математические операции
CH1, CH2, ADD, SUB, MUL
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Габариты и вес
Габариты прибора
140 x 180 x 30 мм
Габариты упаковки
225 x 150 x 70 мм
Вес нетто, кг
0,45
Вес брутто, кг
0,73
Комплектация
Комплектация
цифровой осциллограф Instrustar ISDS205X – 1 шт
осциллографические пробники - 2 шт
пробник логического анализатора - 1 шт
кабель USB – 1 шт
BNC-кабель – 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации – 1 шт
осциллографические пробники - 2 шт
пробник логического анализатора - 1 шт
кабель USB – 1 шт
BNC-кабель – 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации – 1 шт
Описание Instrustar ISDS205X
Обзорная таблица
| Модель | ISDS205A | ISDS205B | ISDS205C | ISDS205X | ISDS210A | ISDS210B | ISDS220A | ISDS220B |
| Осциллограф | + | |||||||
| Количество каналов | 2 | |||||||
| Полоса пропускания |
16 МГц (максимально 20 МГц) |
40 МГц | 60 МГц | |||||
| Частота дискретизации | 48 МВыб/с | 100 МВыб/с | 200 МВыб/с | |||||
| Диапазон измерения напряжения (1Х) | ± 6 В | ± 16 В | ||||||
| Диапазон измерения напряжения (10Х) | ± 60 В | ±160 В | ||||||
| Тип входного напряжения | AC,DC | |||||||
| АЦП (Разрешение по вертикали) | 8 бит | |||||||
| Аппаратный триггер | - | Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса) | ||||||
| Глубина памяти | 1 K (48 M), 1 M (другой) | 256 K | 512 K | |||||
| Аппаратный частотомер | - | 15 M | ||||||
| Анализатор спектра | от 0 до 16 МГц | от 0 до 40 МГц | от 0 до 60 МГц | |||||
| Регистратор данных | + | - | ||||||
| Полоса пропускания | 1 K - 24 M | - | ||||||
| DDS генератор сигналов | - | + (1 Гц - 20 МГц) | - | + (1 Гц - 20 МГц) | - | + | - | + |
| Логический анализатор | - | + | - | |||||
| Sweeper | - | - | + (1 Гц - 5 МГц) | - | + (1 Гц - 5 МГц) | |||
Часто задаваемые вопросы
Что означает полоса 20 МГц?
Полоса 20 МГц - максимальная частота сигнала, которую прибор показывает без сильного завала амплитуды. Этого хватает для звуковых, низкочастотных цифровых и многих ремонтных сигналов. Для быстрых фронтов и высокочастотных шин нужна модель с большей полосой, потому что крутые фронты содержат высокие частоты.
Чем USB-осциллограф отличается от настольного?
USB-осциллограф работает как приставка к компьютеру: он использует экран и мощность ПК, поэтому компактнее и дешевле. Настольная модель автономна, обычно быстрее и удобнее в полевых условиях. Для учёбы и домашней отладки USB-формат экономит место, а измерения ведут через программу на ПК.
Нужен ли компьютер для работы прибора?
Да, USB-осциллограф выводит сигнал через программу на компьютере и без ПК не работает. Это плюс для стационарного стенда: большой экран, запись и обработка под рукой. Минус - зависимость от компьютера, поэтому для выездных работ чаще берут автономный настольный или портативный осциллограф.
Подойдёт ли прибор для новичка?
USB-осциллограф удобен для обучения: он недорогой, компактный и показывает сигнал на привычном экране компьютера. Начинающий видит форму сигнала, учится читать фронты и помехи, осваивает спектр. Ограничение по полосе для базовых задач не мешает, а перейти к более серьёзным измерениям можно позже.
Документация и ПО Instrustar ISDS205X
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа USB-приставки Instrustar ISDS205X
Язык:
Русский
Размер и тип:
413 KБ,
PDF
Программное обеспечение для осциллографа Instrustar ISDS205X
Язык:
Версия:
V3.11.3.0
Размер и тип:
22,9 МБ,
ZIP
ZIP
