Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)

Код товара: 1063

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 32846
            [SRC] => /upload/iblock/a1d/a1d1b18de90a7af78befa7ba00956586.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 32847
            [SRC] => /upload/iblock/536/5362fc594dcede5d8a1f62e9a199067d.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 32848
            [SRC] => /upload/iblock/58e/58e97c1c84b16ae34c51bd4d426efcff.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 32849
            [SRC] => /upload/iblock/a36/a3683b12e922661d264f8fc862946cb1.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 32850
            [SRC] => /upload/iblock/111/1110983245ccf9ecf07642f6d2def1d2.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 32851
            [SRC] => /upload/iblock/878/87844833da63240c869c7dd3e2a7a4a9.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 32852
            [SRC] => /upload/iblock/609/6090b6cab839cc17a84612a85012d7f5.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 5207
            [SRC] => /upload/iblock/912/9128a5d982605e44deb7af33ff0436dc.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 32853
            [SRC] => /upload/iblock/8c1/8c12a7a54fbcb8dff20d2200988ed9ff.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
Цифровой осциллограф Instrustar ISDS205A (2 канала х 20 МГц)
5 519 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Instrustar ISDS205A

Характеристики USB осциллографа
Количество каналов 2
Полоса пропускния 16 МГц (максимально 20 МГц)
Частота дискретизации  48 МВыб/с
Глубина памяти 1 Мб
Входной импеданс
1 МОм, 25 пФ
Тип входного напряжения AC,DC
Разрешение по вертикали  8 бит
Входной диапазон напряжения 5 В - 5 В (зонд X1)
50 В - 50 В (зонд X10)
Диапазон развертки 1 нс - 20 с
Погрешность по вертикали ± 3%
Автоматическое обнаружение да (10 Гц до 20 МГц)
Режим триггера  автоматический, нормальный
Тип триггера
по фронту (нарастающему / ниспадающему)
Вертикальный режим CH1, CH2, ADD, SUB, MUL
Режим отображения X, Y-T, X-Y
Формат данных Osc,Excel, Bmp
Характеристики анализатора спектра
Количество каналов 2
Пропускная способность 16 МГц
Алгоритм FFT (18 окон), корреляция, спектр мощности
Точки FFT 8-1048576 на канал
FFT измерения гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR
Фильтры поддерживает произвольный выбор метода выборки
частоты, Rectangle, bartlett, triangular,
cosine, hanning, bartlett_hanning, hamming, blackman,
blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen,
Lanczos, kaiser, gauss и др.
Характеристики регистратора данных
Входной импеданс 1 МОм, 25 пФ
Частота выборки 1 канал: 1 - 24 MГц
2 канал: 1 - 24 MГц
Количество каналов 2
Объем записи максимум 4 Гб
Общие характеристики

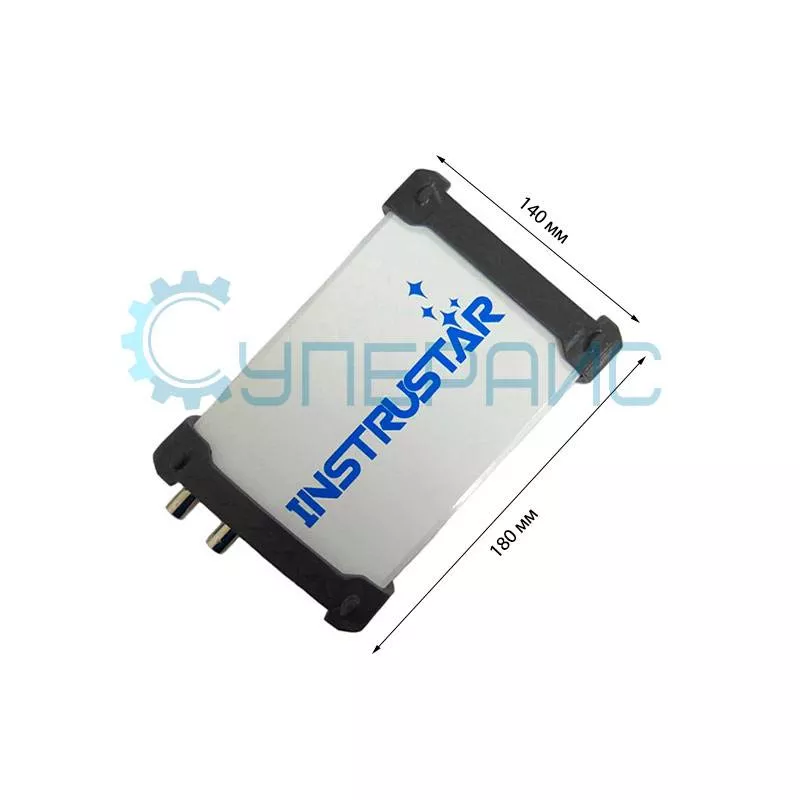

Габариты 180 х 140 х 30 мм
Вес нетто 450 г

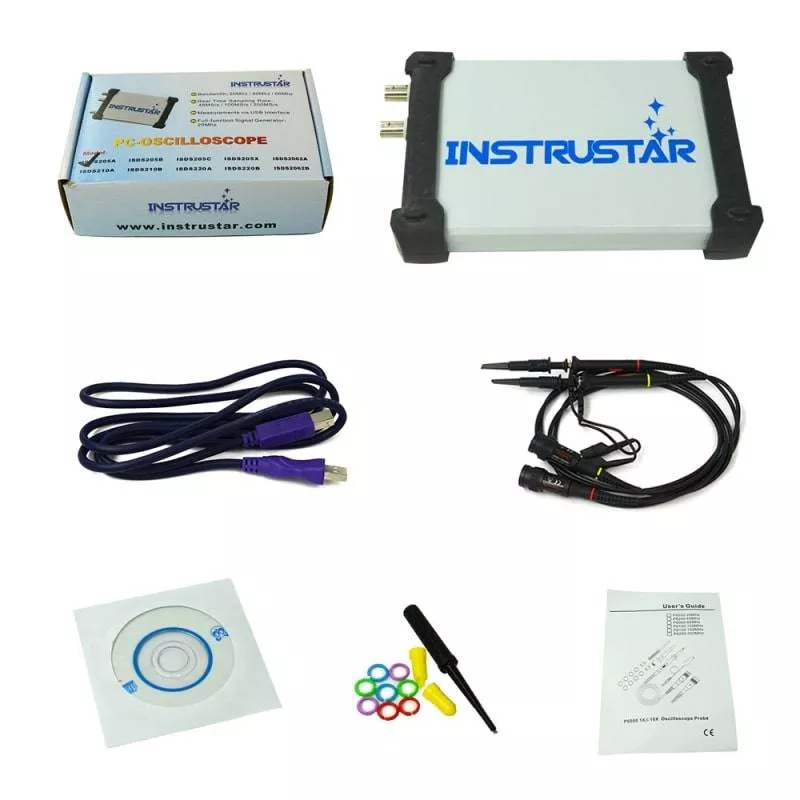

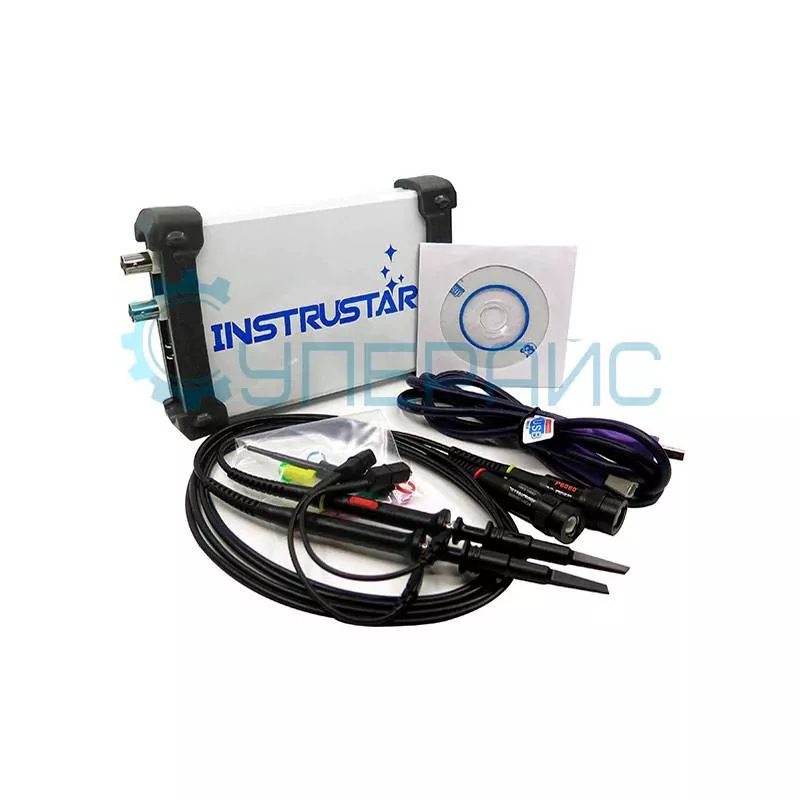

Комплектация цифровой осциллограф Instrustar ISDS205A – 1 шт

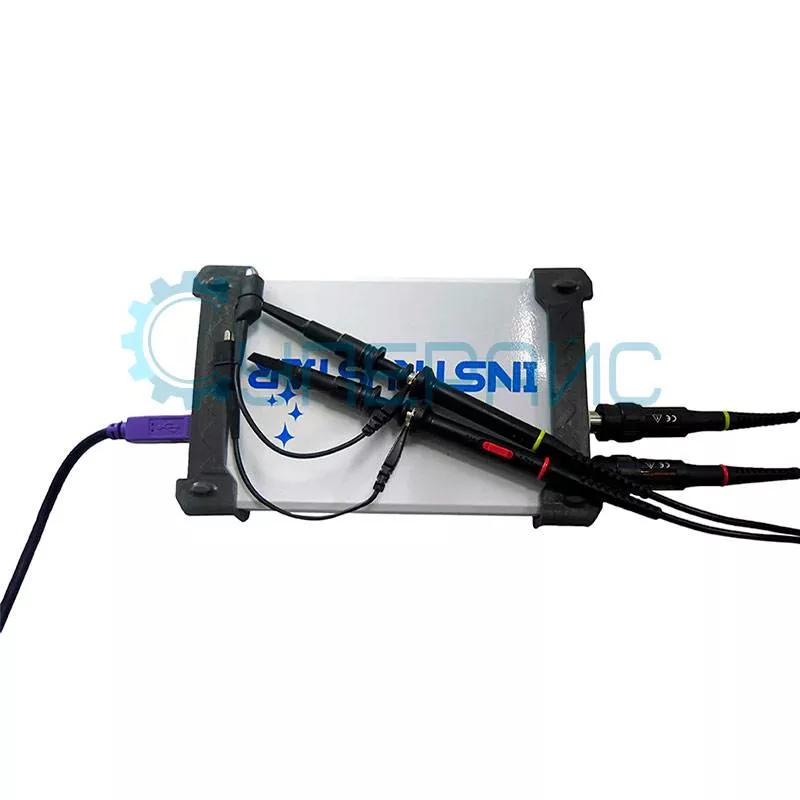

  осциллографические пробники - 2 шт
кабель USB – 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации – 1 шт

Комбинированный осциллограф с анализатором спектра FFT Instrustar ISDS205A

Instrustar ISDS205A - это двухканальный цифровой осциллограф с встроенным анализатором спектра сигнала при помощи БПФ и регистратором данных.

Прибор с частотой дискретизации 48 МВыб/с, максимальной полосой пропускания 20 МГц и глубиной памяти 1 Мб, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Устройство просто в эксплуатации, имеет небольшой вес и габариты.

Двухканальный осциллограф-приставка ISDS205A имеет автоматический регистратор данных (самописец) и относится к современному типу техники, которая не имеет собственного монитора, поэтому компактна, может использоваться при отладке и проектировании на любом месте работ.

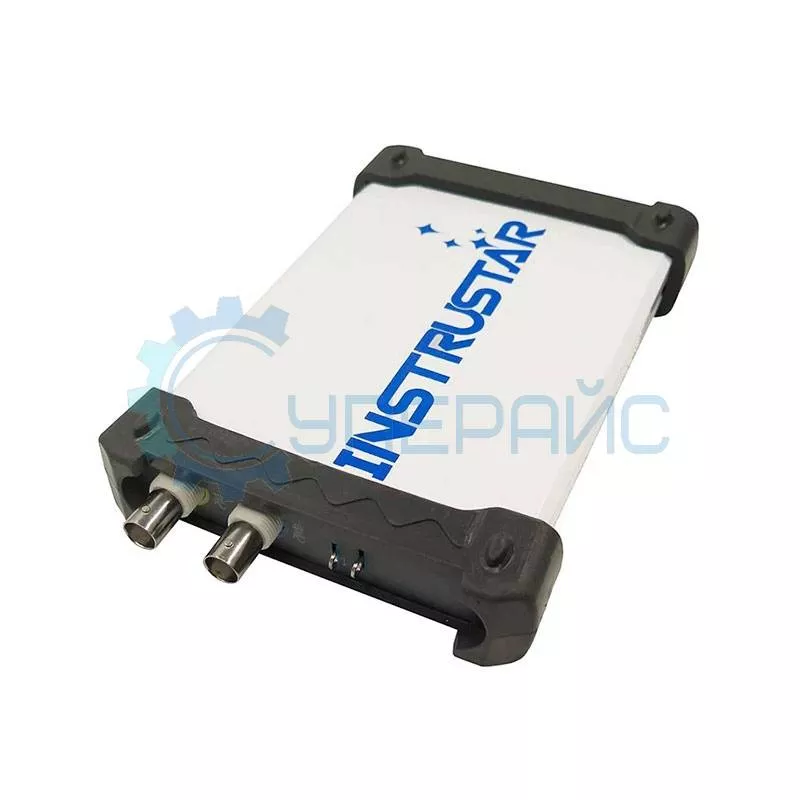

Это небольшой, прочный прибор в алюминиевом корпусе с обрезиненным торцами. Его легко взять с собой на место ремонта электронной техники. В качестве дисплея можно использовать не только монитор компьютера или ноутбука, но и планшет.

Как пользоваться USB осциллографом Instrustar ISDS205A

Практика работы с USB приставкой ISDS205A

Двухканальный осциллограф необходим для работ, при которых на экране должен отображаться не только сигнал, но и спектр поступающих на входы колебаний, с отображением их амплитуды.

Он подойдёт как профессионалам, так и начинающим, в случае, если требуется занесение в память устройства результатов измерений и изображений. Режим самописца включается указателем мыши на экране. Результаты всех производимых работ сохранятся в памяти автоматически, в той последовательности, в которой они проводились.

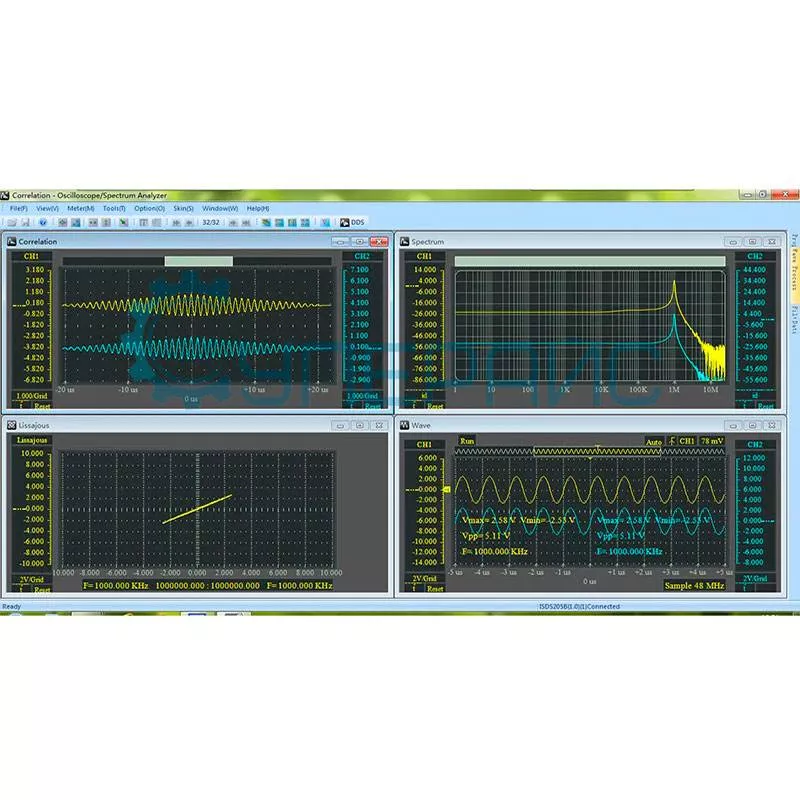

Если сигналы поступают на оба входа, то они отображаются на экране разным цветом. Изображения можно перемещать, увеличивать и регулировать их качество. Большинство настроек оформлено в виде кнопок, открывающих диалоговые окна, причём, на нескольких уровнях. Имеется три «поворотных» регулятора.

В окне курсорных измерений можно задать параметры, которые будут отображены на экране по отношению к точке, на которую установлен указатель мыши. Измеренных значений может быть множество. Все они отображаются в реальном времени. Система диалоговых окон имеет разветвленную структуру, максимально ориентированную на «дружественный» интерфейс. Калибровка амплитуды ISDS205A производится программными средствами.

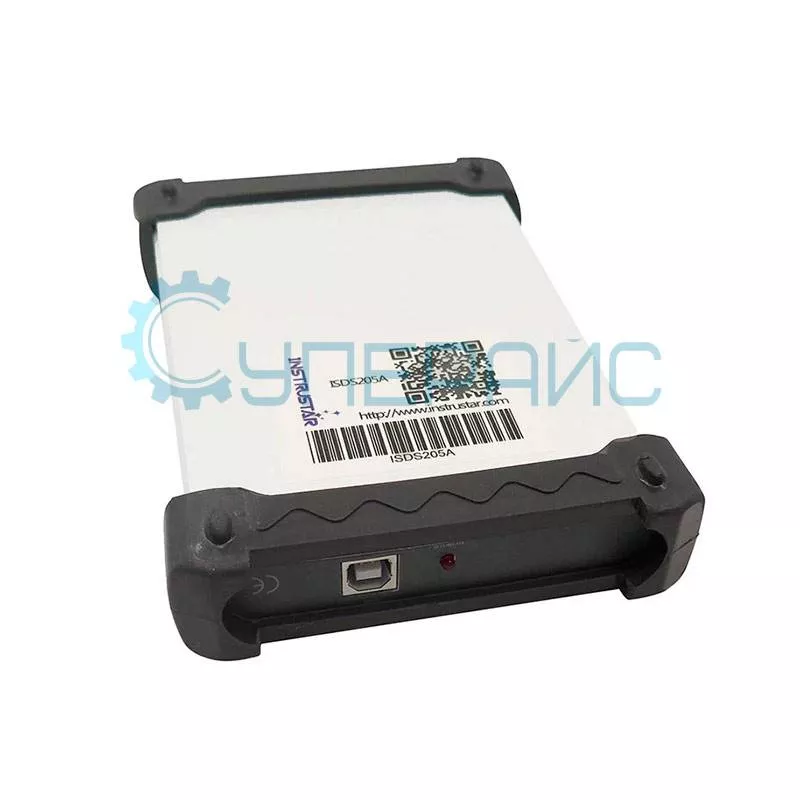

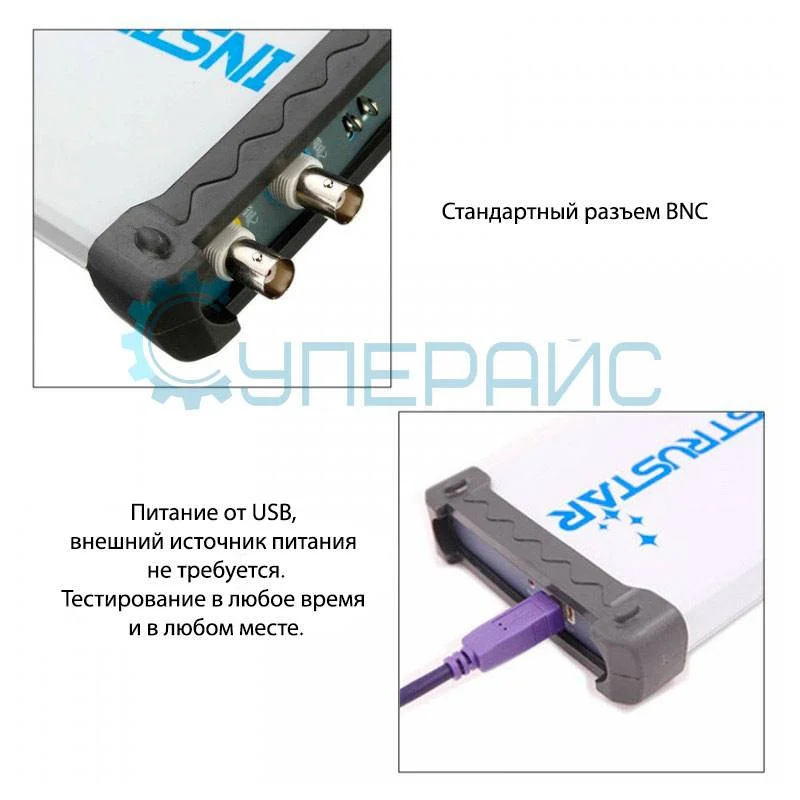

Производитель позаботился об удобстве пользования, как самим прибором, так и прилагаемым программным обеспечением, которое отличается множеством функций и настроек. Остаётся только скачать драйвер для Android или ПК. Питание цифрового прибора производится через USB.

Цифровой USB осциллограф Instrustar ISDS205A с полосой пропускания 20 МГц

В каком случае следует покупать модель ISDS205A, из ряда ISDS205х

ISDS205A является наиболее бюджетной. Если для работы не требуются функции DDS генератора сигналов, логического анализатора, аппаратного частотомера и свипера, при всех остальных возможностях, то покупать на сайте Суперайс надо именно эту модель.

Обзорная таблица
Модель ISDS205A ISDS205B ISDS205C ISDS205X ISDS210A ISDS210B ISDS220A ISDS220B
Осциллограф +
Количество каналов 2
Полоса пропускания 16 МГц (максимально 20 МГц) 40 МГц 60 МГц
Частота дискретизации 48 МВыб/с 100 МВыб/с 200 МВыб/с
Диапазон измерения напряжения (1Х) ± 6 В ± 16 В
Диапазон измерения напряжения (10Х) ± 60 В ±160 В
Тип входного напряжения AC,DC
АЦП (Разрешение по вертикали) 8 бит
Аппаратный триггер - Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса)
Глубина памяти 1 K (48 M), 1 M (другой) 256 K 512 K
Аппаратный частотомер - 15 M
Анализатор спектра от 0 до 16 МГц от 0 до 40 МГц от 0 до 60 МГц
Регистратор данных + -
Полоса пропускания 1 K - 24 M -
DDS генератор сигналов - + (1 Гц - 20 МГц) - + (1 Гц - 20 МГц) - + - +
Логический анализатор - + -
Sweeper - - + (1 Гц - 5 МГц) - + (1 Гц - 5 МГц)

Игорь Юрьев

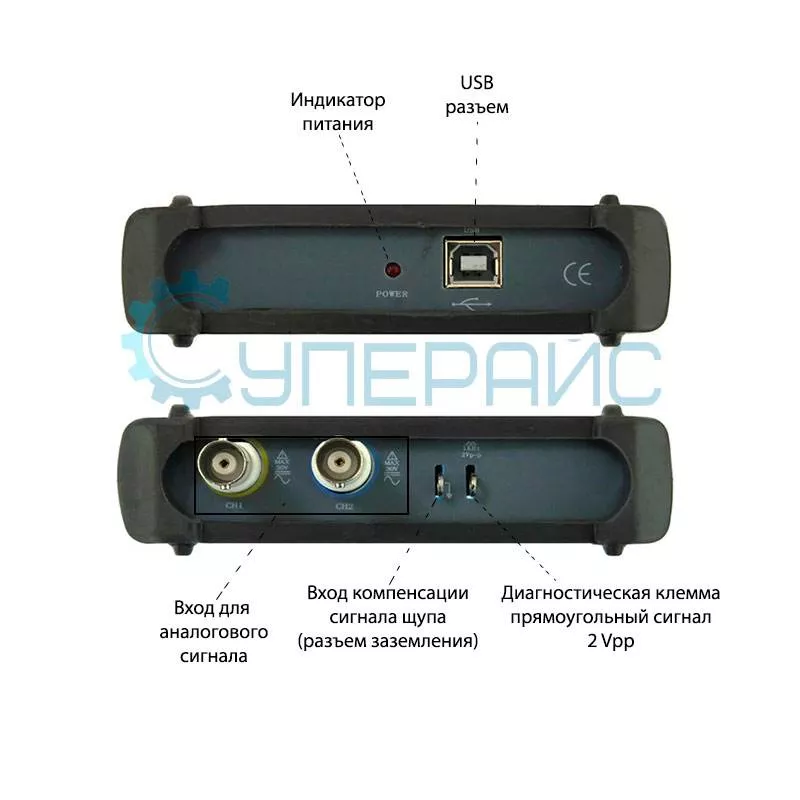

Двухканальный аппарат небольшого размера. Гальванической развязки не имеет, есть индикатор питания. Подключаю ослика к планшету и сразу провожу настройку. Для моих задач справляется на раз два. Упаковка была стандартная, сам прибор без царапин, щупы и юсб кабель пришли в комплекте.
