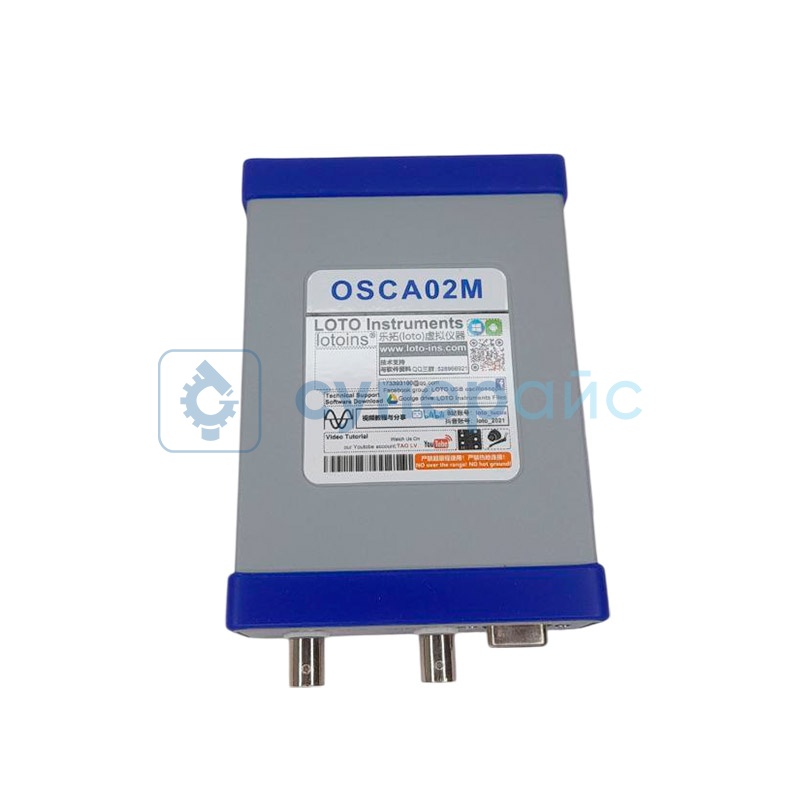

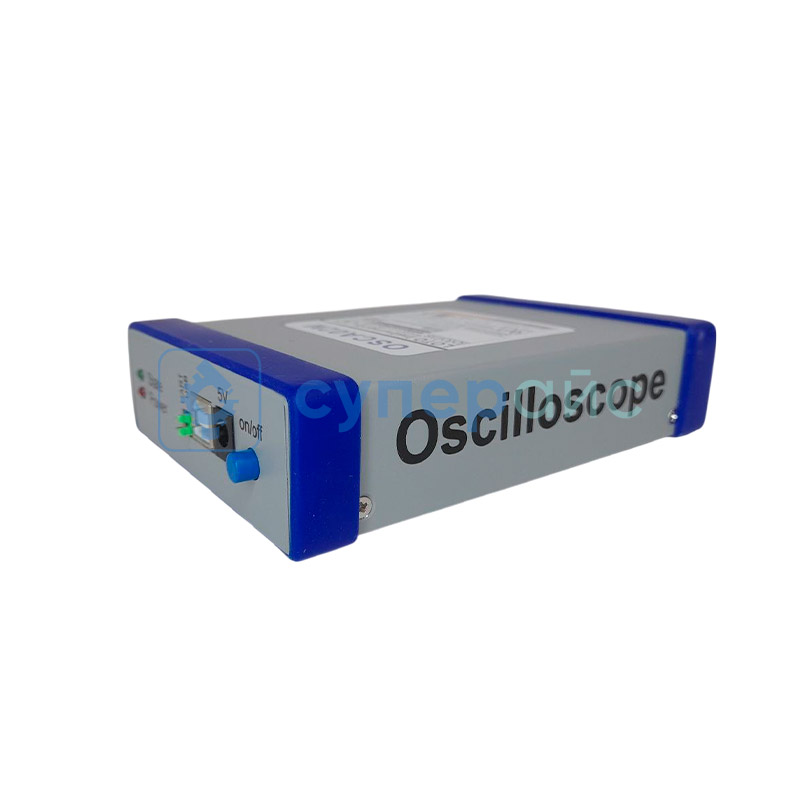

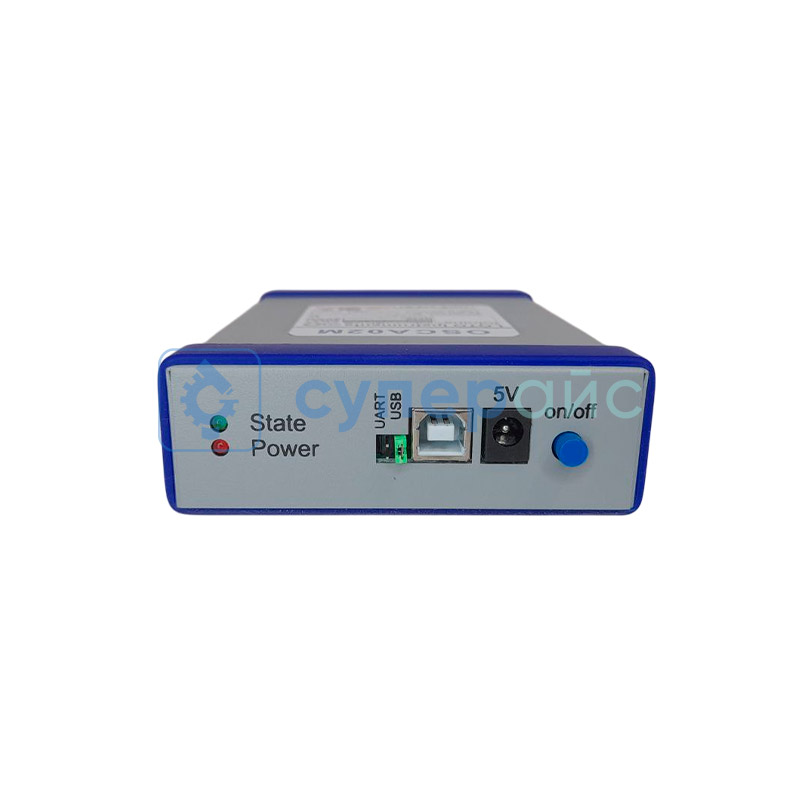

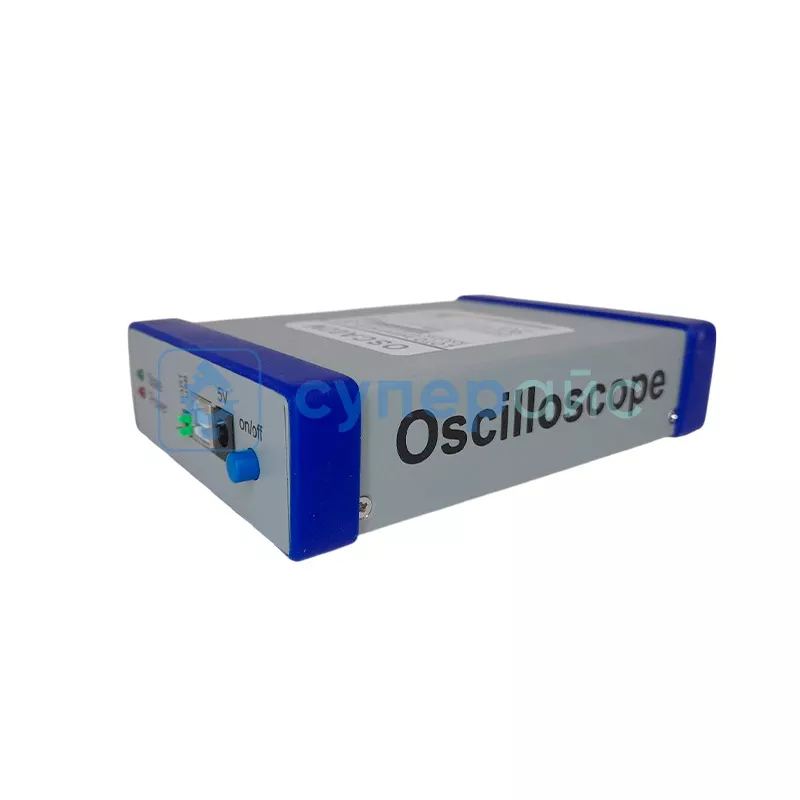

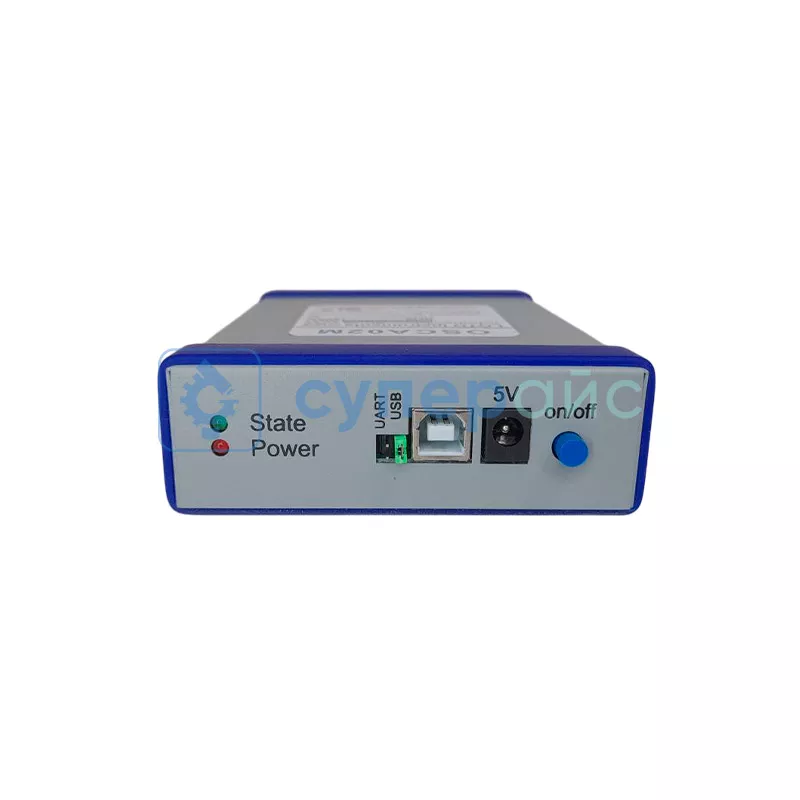

Цифровой USB осциллограф LOTO OSCA02M с поддержкой устройств на ОС Android
Артикул (код товара): 10040
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
12 770 ₽
12 770 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
10040
Модель (серия)
OSCA02M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCA02M
Артикул (код товара)
10040
Модель (серия)
OSCA02M
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSCA02M
Технические характеристики LOTO OSCA02M
| Количество каналов | 2 |
| Полоса пропускания | 35 МГц |
| Частота дискретизации | 100 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1% - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Общие характеристики | |
| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) |
| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от -20 до 60 ℃ |
| Габариты | 153 х 93 х 23 мм |
| Габариты упаковки | 215 x 155 x 70 мм |
| Вес нетто | 210 г |
| Вес брутто | 670 г |

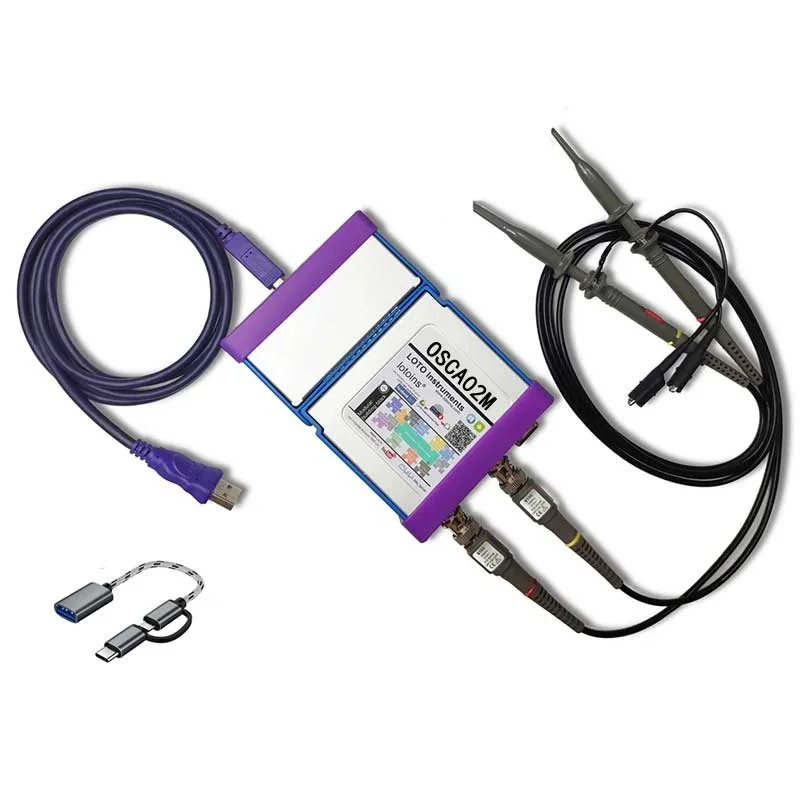

| Комплектация |
USB осциллограф LOTO OSCA02M - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт OTG переходник micro USB - 1 шт |
| Совместимость |
кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием дифференциальный модуль изоляции LOTO IDM01 токовый пробник LOTO AC100A дифференциальный токовый пробник LOTO C30A |
Осциллограф LOTO OSCA02M
Хотите получить мощный инструмент для анализа электрических сигналов? Цифровой двухканальный USB осциллограф OSCA02M — решение для всех, кто нуждается в детальном измерении. Оснащённый двумя каналами с обширным набором функций, он станет помощником в лаборатории или на производстве.
Преимущества устройства
Этот осциллограф для Android поможет проводить точные измерения, анализировать разные типы сигналов или использовать разнообразные типы триггеров. Его достоинства:
- Поддержка мобильных устройств на Android. Совместимость со смартфоном или планшетом даёт мобильность — анализируйте сигналы где угодно в любое время.
- Двухканальный режим. Устройство обладает двумя независимыми каналами, позволяющими измерять и сравнивать сигналы одновременно. Это решение для анализа электросигналов разного типа, в том числе аналоговых и цифровых.
- Широкая полоса пропускания осциллографа. Она помогает анализировать электросигналы с высокой частотой. Получайте точные и подробные данные для своих исследований или экспериментов.
Приобретая этот осциллограф, вы получаете сам инструмент, а также дополнительные аксессуары, включая OTG переходник micro USB и щупы. Они обеспечивают удобство при исследованиях.
