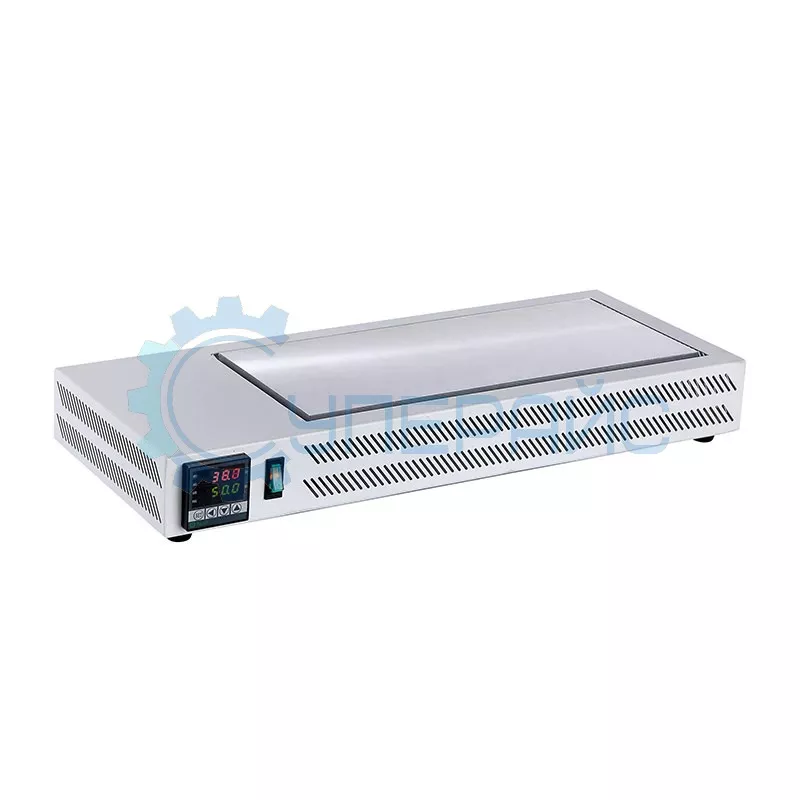

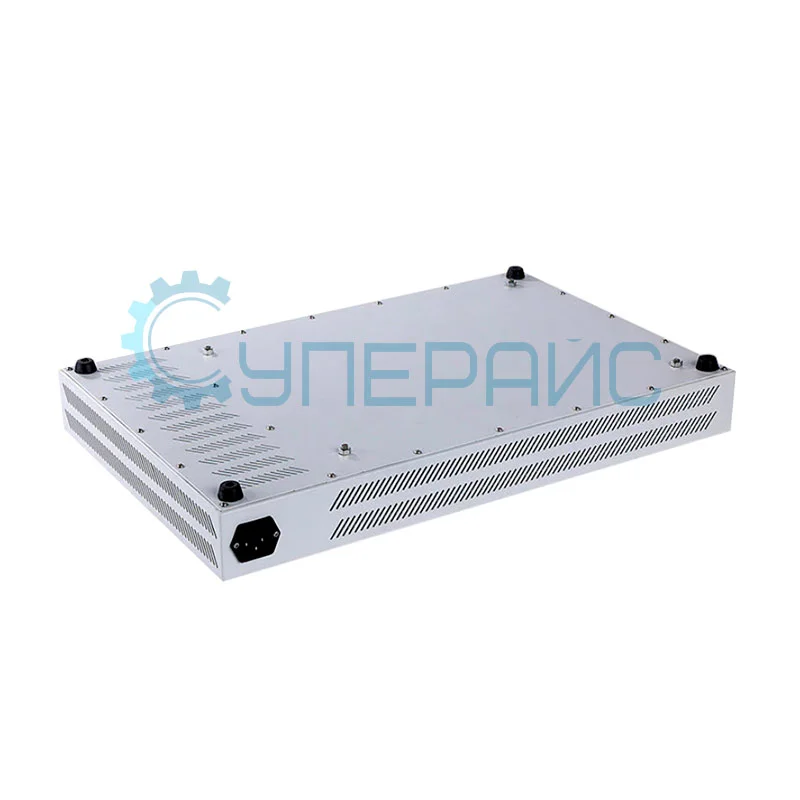

Нагревательная платформа XIN HAO MAI X1535T (150x350 мм) для пайки

Нагревательная платформа XIN HAO MAI X1535T - контактный преднагреватель с рабочей поверхностью 150 x 350 мм для пайки BGA-микросхем и монтажа SMD-компонентов. Плату кладут на нагретую плиту и прогревают снизу, пока сверху работают феном или паяльником. Мощность нагревателя 1000 Вт, температура регулируется в диапазоне 20-450 °C.

Как работает контактный подогрев

Тепло передаётся через прямой контакт платы с поверхностью. Такой способ быстро прогревает ровный текстолит по всей площади касания, и чем плотнее плата прилегает к плите, тем меньше разница температур между её участками. Нагревательный элемент типа PTC: его сопротивление растёт вместе с температурой, поэтому элемент сам ограничивает ток и меньше склонен к перегреву.

Основные характеристики

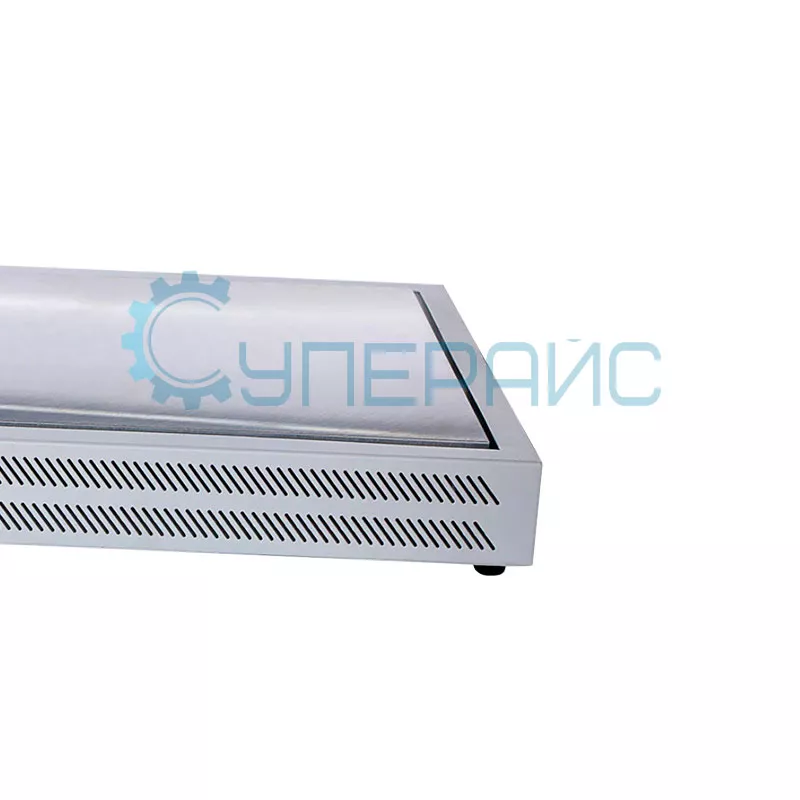

• Рабочая поверхность 150 x 350 мм. Помещаются вытянутые платы и модули или несколько небольших плат рядом.
• Мощность 1000 Вт. Запас мощности для прогрева всей площади плиты.

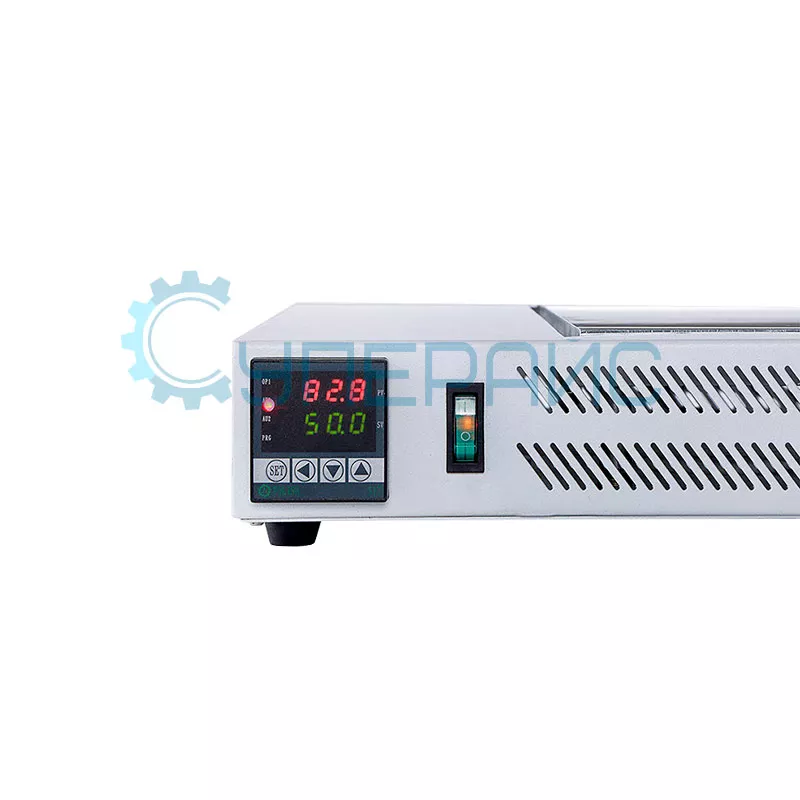

• Регулировка температуры 20-450 °C. Нижние значения подходят для мягкого подогрева, верхние нужны, когда паяльную пасту оплавляют прямо на плите.

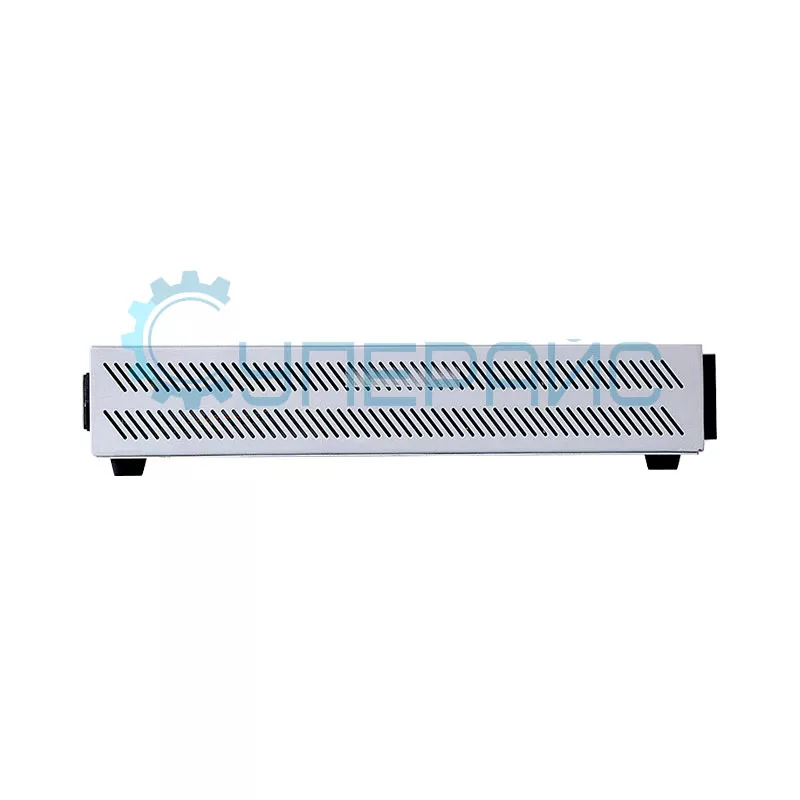

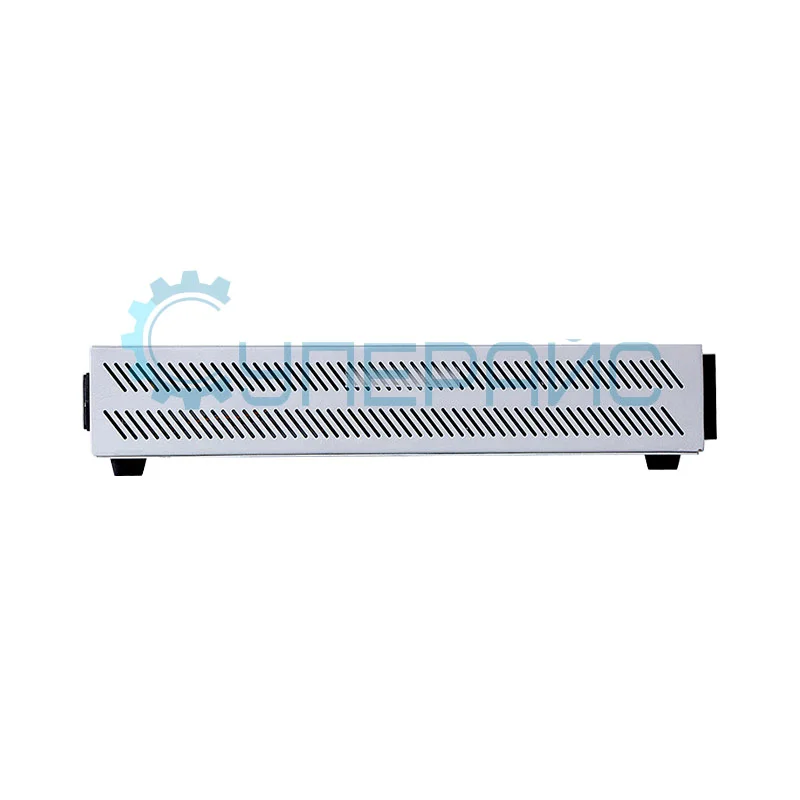

• Корпус 500 x 200 x 70 мм. Низкую платформу ставят рядом с паяльной станцией без перестановки рабочего места.

Для каких задач

При пайке BGA платформа держит плату в прогретом состоянии, и фену сверху нужно меньше времени, чтобы оплавить шарики. При монтаже SMD компоненты ставят на пасту и оплавляют её нагревом снизу. Подогрев облегчает и демонтаж: прогретая плата меньше отводит тепло, и деталь снимается быстрее. Поверхность сильно нагревается, поэтому платформу ставят на негорючее основание, а детали берут пинцетом.

Комплектация

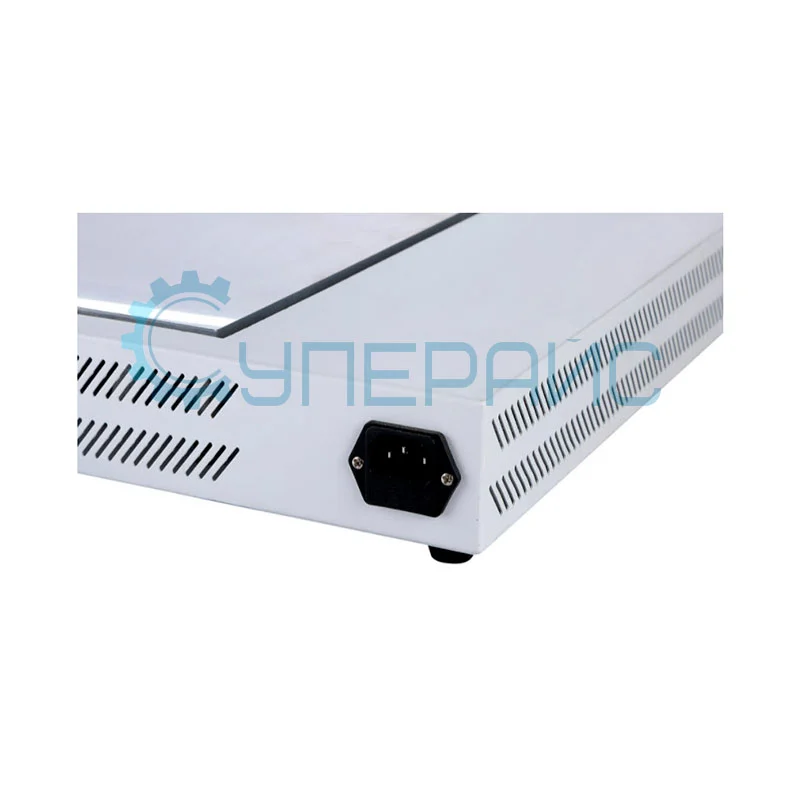

Преднагреватель плат XIN HAO MAI X1535T и кабель питания.

XIN HAO MAI X1535T подойдёт мастерским и сервисам, где паяют BGA и SMD на длинных платах и нужен мощный контактный подогрев с регулировкой температуры.
