Осциллограф FNIRSI DSO-TC3 c транзистор тестером, генератором сигналов и пробником
4 860 ₽
4 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 7 шт.
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
18744
Модель (серия)
DSO-TC3
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO-TC3
Артикул (код товара)
18744
Модель (серия)
DSO-TC3
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Выбор пределов измерений
Автоматический
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
N-P-N и P-N-P биполярные транзисторы
Полевые MOSFET транзисторы P- и N-канальные
JFET транзисторы
Диоды и светодиоды
Двойные диоды
Тиристоры
Симисторы
Стабилитроны
Полярные и неполярные конденсаторы
Катушки индуктивности
N-P-N и P-N-P биполярные транзисторы
Полевые MOSFET транзисторы P- и N-канальные
JFET транзисторы
Диоды и светодиоды
Двойные диоды
Тиристоры
Симисторы
Стабилитроны
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Определение основных параметров диодов (падение напряжения, ёмкость перехода, распиновка)
Определение основных параметров транзисторов (модель, тип, структура, цоколевка выводов эмиттера, коллектора и базы)
Определение цоколевки тиристоров и триаков (симисторов)
Измерение температуры
Подсветка экрана
Удержание показаний(Hold)
Измерение ёмкости
Измерение индуктивности
Определение основных параметров диодов (падение напряжения, ёмкость перехода, распиновка)
Определение основных параметров транзисторов (модель, тип, структура, цоколевка выводов эмиттера, коллектора и базы)
Определение цоколевки тиристоров и триаков (симисторов)
Измерение температуры
Подсветка экрана
Удержание показаний(Hold)
Диапазон измерения сопротивления
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Вес (кг)
0,300
Сложность
2
ИПД (Interfaces / Inputs and Outputs)
USB type C
Питание
от литиевого аккумулятора
Показать больше
Показать меньше
Описание FNIRSI DSO-TC3
Технические характеристики FNIRSI DSO-TC3
| Частота дискретизации | 10 мс/с |
| Аналоговая полоса пропускания | 0 - 500 кГц |
| Входное сопротивление | 1 МОм |
| Связь | AC/DC |
| Вертикальная чувствительность | 10 мВ/дел ～ 10 В/дел |
| Горизонтальная чувствительность | 10 мкс/дел ~ 10 с/дел |
| Режимы работы | автоматический, стандартный, одиночный |
| Типы триггера | нарастающий, спадающий |
| Уровни триггера | регулируемый с индикацией |
| Функция удержания сигнала | да |
| Автоматическое измерение | да |
| Характеристики генератора сигналов | |
| Синусоидальная волна |
частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 50 % |
| Прямоугольная волна |
частота: 1 - 100 кГц напряжение: 3,3 В КПД: 50 % |
| Импульсная волна |
частота: 1 - 100 кГц напряжение: 3,3 В КПД: 0 - 100 % |
| Треугольная волна |
частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 50 % |
| Пилообразная волна |
частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 0 - 100 % |
| DC (постоянный ток) | напряжение: 0 - 3,3 В |
| Тестируемые элементы тестером | |
| Электронные лампы |
триод диод: падение прямого напряжения < 4,5 В стабилитрон: 0,01 - 4,5 В / 0,01 - 32 В |
| Транзисторы |
JFET IGBT MOSFET MIOSTET |
| Тиристоры | SCRs, Triac: напряжение включения < 5 В; ток срабатывания триггера < 6 мА |
| Ёмкость | 25 пФ – 100 мФ |
| Сопротивление | 0,01 Ом – 50 МОм |
| Индуктивность | 10 - 1000 мкГн |
| Температура | 0 - 85 °C |
| Влажность | 5 - 95 % (0 - 60 °C) |
| Общие характеристики | |
| Дисплей | 2,4 дюймовый цветной TFT экран с подсветкой |
| Батарея | литиевая аккумуляторная батарея ёмкостью 1500 мАч |
| Питание | USB type-C |
| Габариты | 79 x 103 x 31 мм |
| Габариты упаковки | 135 x 120 x 60 мм |
| Вес | ~ 280 г |
| Вес брутто | 365 г |

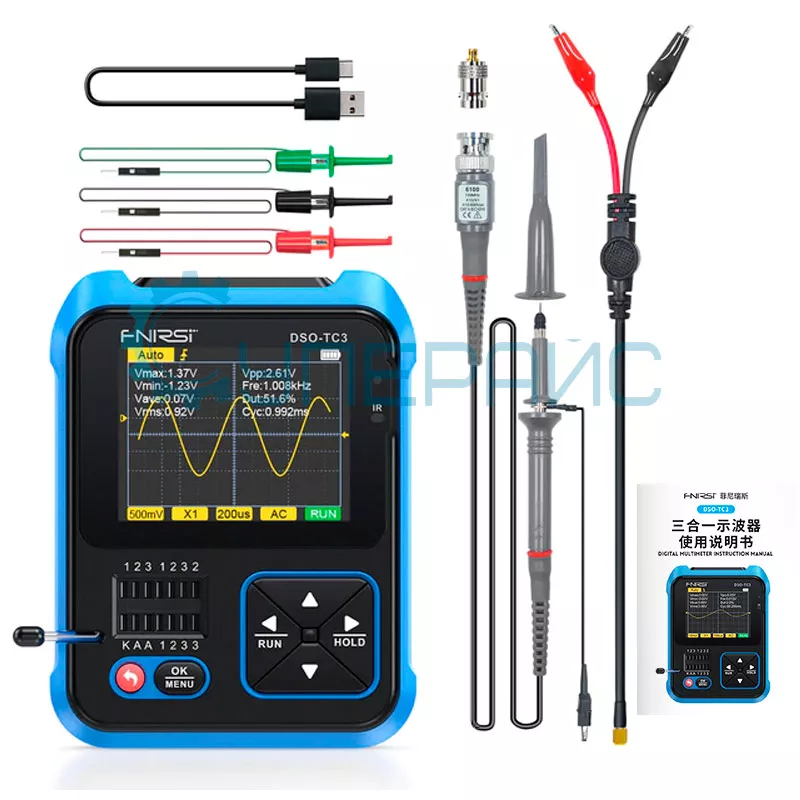

| Комплектация |
осциллограф FNIRSI DSO-TC3 (3 в 1) - 1 шт кабель USB type-C - 1 шт тестовый провод "крюк"- 3 шт тестовый провод тип "банан" - 1 шт P6100 пробник для осциллографа высоковольтный - 1 шт руководство пользователя - 1 шт |

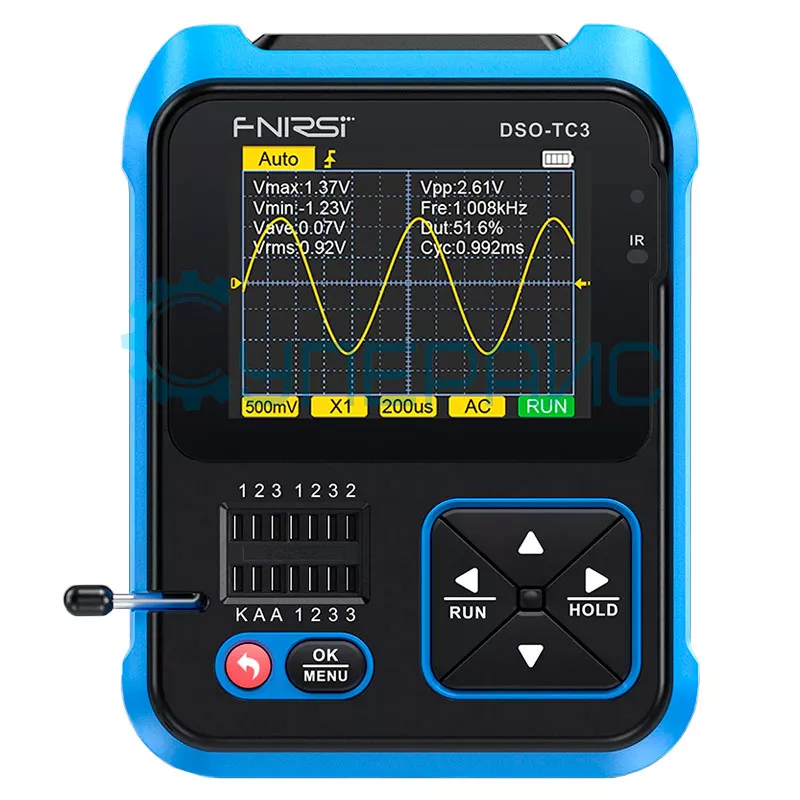

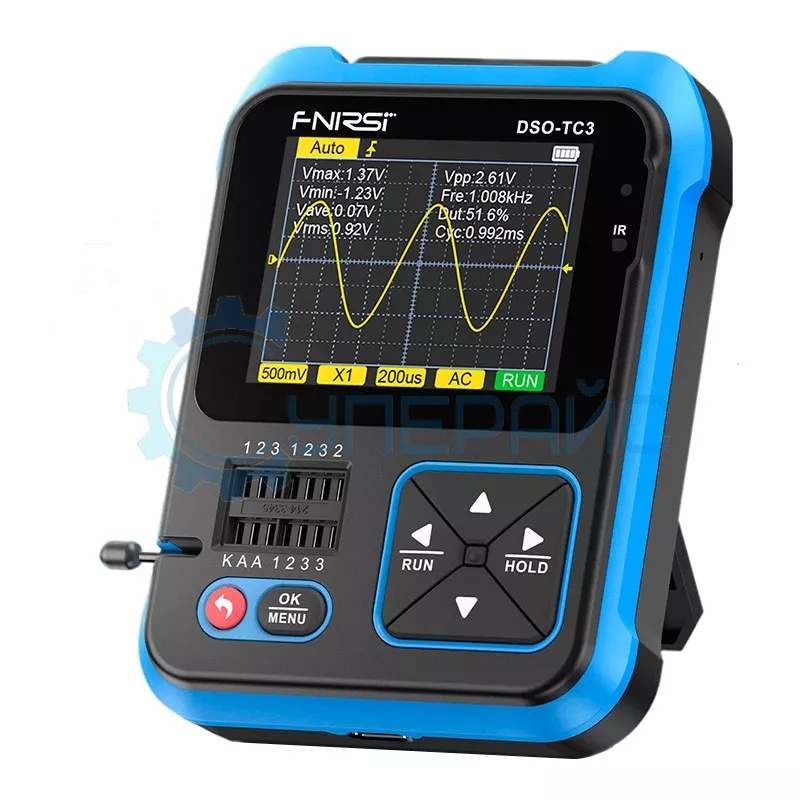

Осциллограф FNIRSI DSO-TC3
Осциллограф FNIRSI модели DSO-TC3 - это эргономичное измерительное устройство, объединяющее такие инструменты, как осциллограф, транзистор-тестер и генератор сигналов. Корпус оборудован цветным TFT-экраном. Дисплей с цветной матрицей и подсветкой обеспечивает лёгкое восприятие информации.
Полоса пропускания составляет 500 кГц, аппарат подходит для анализа низкочастотных сигналов в радиоэлектронных схемах. Реализованная частота дискретизации позволяет проводить до 10 млн. выборок в секунду.
Встроенный тестер компонентов расширяет функционал модели. Диапазон измерения сопротивления от 0,01 Ом до 50 МОм охватывает многие виды резисторов. Список тестируемых элементов включает электронные лампы, а также транзисторы типов JFET, IGBT и другие. Прибор дополнительно определяет параметры тиристоров SCR и Triac.
Устройством можно измерять ёмкость, температуру и влажность. Возможна проверка индуктивности.
Для кого предназначен DSO-TC3:
- радиолюбителей, занимающихся сборкой электронных схем;
- студентов технических специальностей;
- мастеров по ремонту бытовой техники;
- разработчиков прототипов электронных устройств.
Осциллограф 3 в 1 избавляет от необходимости приобретать отдельные приборы для соответствующих задач. Компактное исполнение делает устройство удобным при выездном обслуживании техники. Встроенный генератор сигналов помогает проверять усилители и фильтры без дополнительного оборудования.
С какими задачами поможет справиться аппарат:
- диагностика неисправностей в аналоговых схемах;
- проверка параметров полупроводниковых компонентов перед монтажом;
- обучение студентов основам электроники и схемотехники в ВУЗах.
