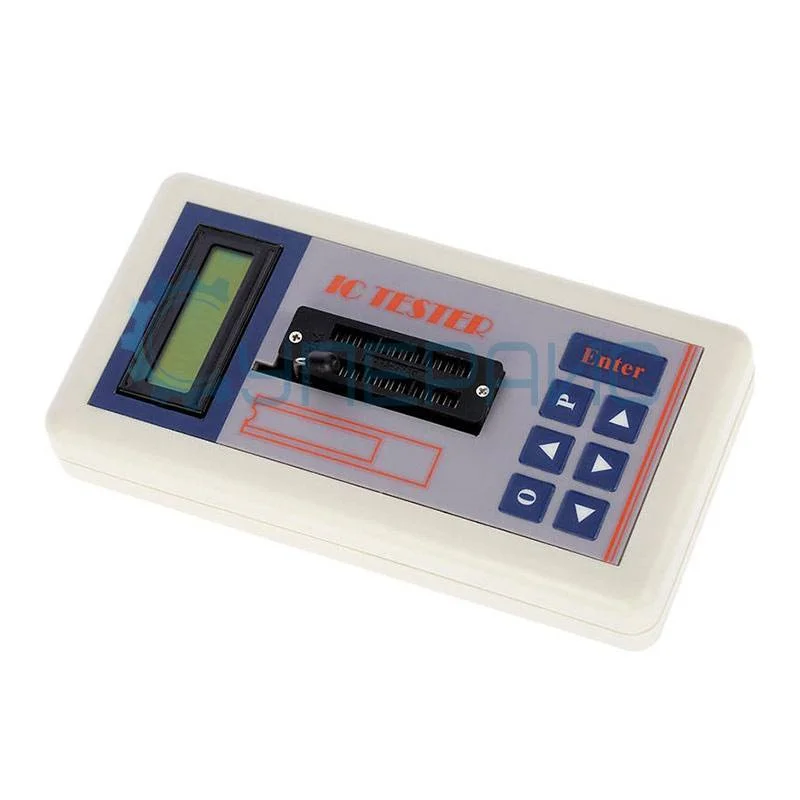

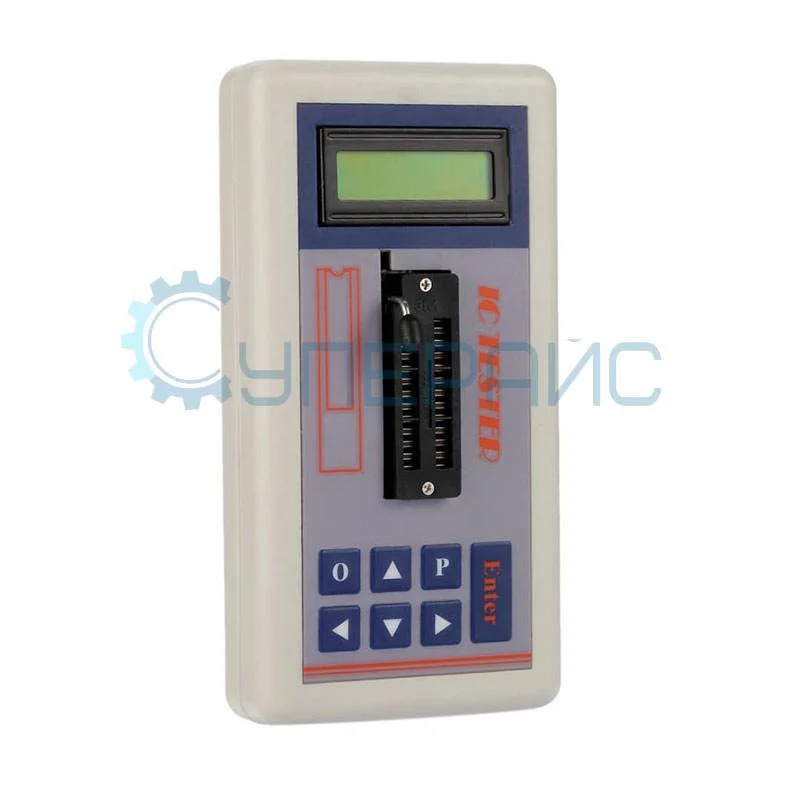

Тестер цифровых микросхем IC тестер TSH-06F
Артикул (код товара): 4347
4 530 ₽
4 530 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
4347
Модель (серия)
TSH-06F
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой TSH-06F
Общие данные
Основные характеристики
Выбор пределов измерений
Автоматический
Конфигурация
Тестируемые элементы
N-P-N и P-N-P биполярные транзисторы
Полевые MOSFET транзисторы P- и N-канальные
Тиристоры
Операционные усилители, компараторы
Стабилитроны
Оптопары (оптроны)
Микросхемы серий: 74HC, 74LS, CD40, HEF4000, 45, 145
Полевые MOSFET транзисторы P- и N-канальные
Тиристоры
Операционные усилители, компараторы
Стабилитроны
Оптопары (оптроны)
Микросхемы серий: 74HC, 74LS, CD40, HEF4000, 45, 145
Встроенные функции и опции
Спящий режим
Функции
Автоматическое определение типа и назначения выводов полупроводниковых компонентов с числом выводов 2 или 3
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Питание
от батареек типа "АА" 1,5 В
Описание Другой TSH-06F
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TSH-06F
| Характеристики тестера | |
| Режимы работы |
автоматический режим тестирования; ручные режимы тестирования: режим 5,0 В и режим 3,3 В автоопределение модели компонента, тестирование работоспособности компонента |
| Поддерживаемые микросхемы | |

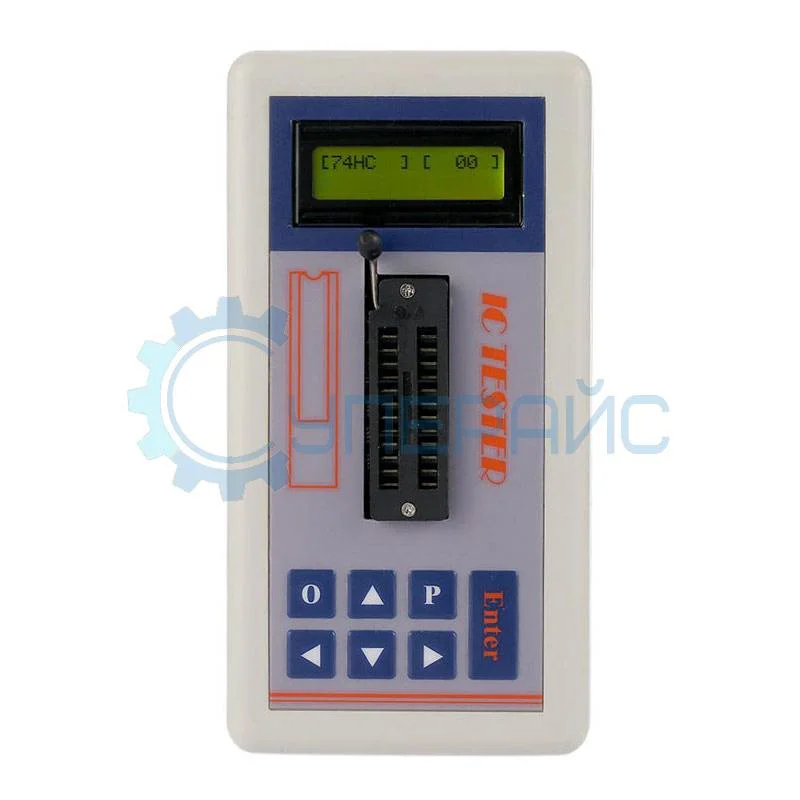

| 74HC | тест микросхем серии 74HC стандартной логики, около 900 номиналов (автоматический режим определения модели, при необходимости ввести вручную модель) |
| 74LS | тест микросхем серии 74LS стандартной логики (автоматический режим определения модели, при необходимости ввести вручную модель) |
| CD40 | тест микросхем серии CD40, реализующих различные логические функции (автоматический режим определения модели, при необходимости ввести вручную модель) |
| HEF40 | тест микросхем серии HEF4000, реализующих различные логические функции (автоматический режим определения модели, при необходимости ввести вручную модель) |
| 45/145 | тест микросхем серии 45 и серии 145 (автоматический режим определения модели, при необходимости ввести вручную модель) |
| Прочие интегральные схемы | идентификация и тест микросхем MAX232, MAX485, 75175, 75176, 75c11 и другие (автоматический режим определения модели, при необходимости ввести вручную модель) |
| Поддерживаемые электронные компоненты | |

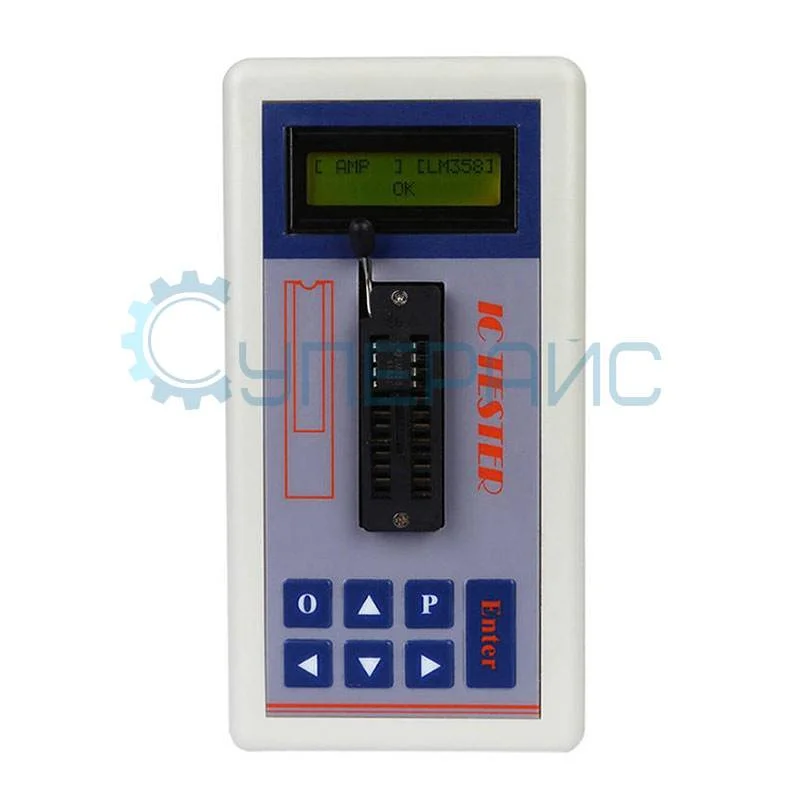

| AMP | операционные усилители, компараторы серии LM324, LM358, LM339, LM393, LM2902 и другие (ручной ввод модели) |
| TR |
транзисторы (определение модели, типа, структуры, работоспособности и цоколевки выводов эмиттера, коллектора и базы), NPN и PNP транзистор, N-MOS и P-MOS транзисторы (автоматическая идентификация модели), режим "TR" выбирается вручную |

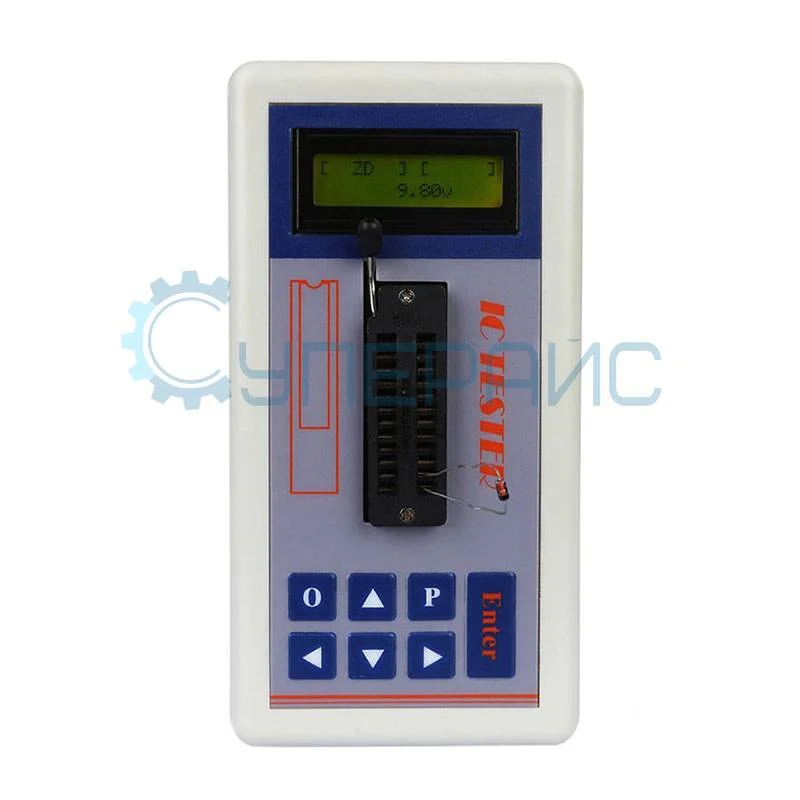

| ZD | стабилитроны с напряжением стабилизации 50 В с точностью 0.01 В (автоматическая идентификация модели), режим "ZD" выбирается вручную |
| LIGHT | оптопары (оптроны) TLP521-1, PC817, PC923, 4n25, HCNW4506, BRT11/12/13, HCPL 3101 и другие (автоматическая идентификация модели), режим "LIGHT" выбирается вручную |
| OFF | определение неисправности компонента |
| Автоотключение | после 60 сек бездействия |
| Микроконтроллер прибора | STC12C5A60S2 |
| Подключение радиодеталей |

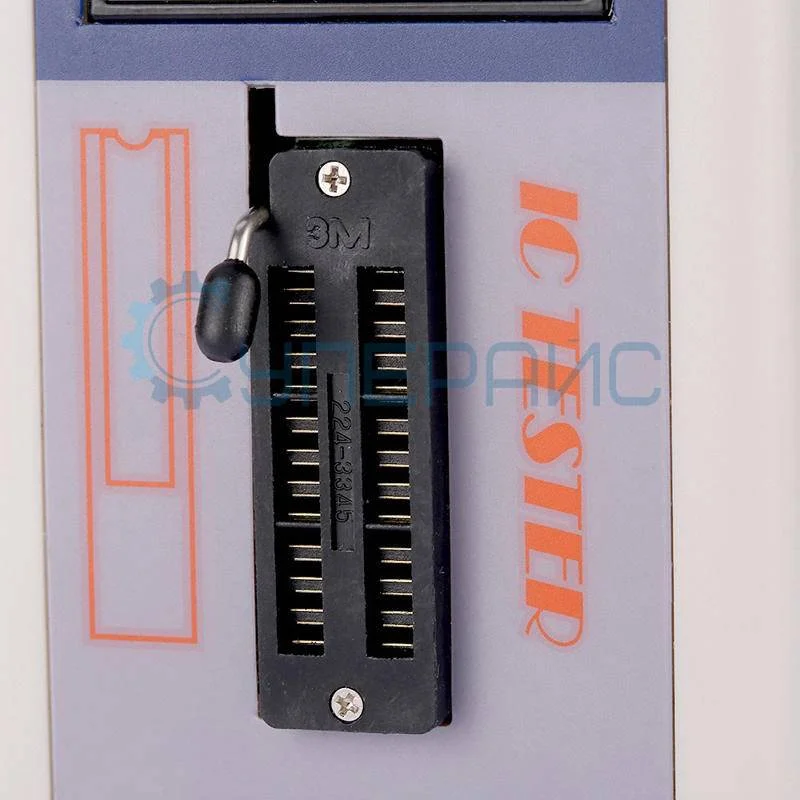

первый вывод микросхемы - верхний левый вывод тестовой колодки выводы транзистора - 10, 11, 12 выводы тестовой колодки выводы стабилитрона - 13 (катод), 14 выводы тестовой колодки выводы оптрона - 1 (анод), 2 (катод), 23(эмиттер), 24 (коллектор) выводы тестовой колодки |
| Общие характеристики | |
| Дисплей | ЖК-дисплей 1602 с подсветкой, размером 36 мм х 10 мм |
| Питание |

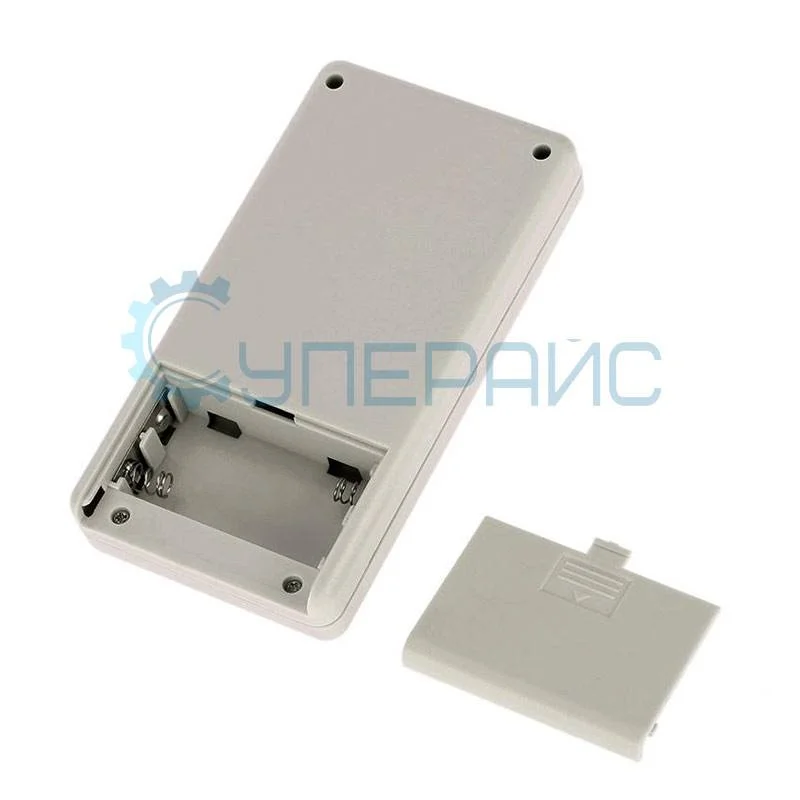

2 батареи типа АА 1,5 В |
| Габариты | 70 мм х 25 мм х 135 мм |
| Габариты упаковки | 135 x 70 x 30 мм |
| Вес брутто | 122 г |
| Комплектация | IC тестер микросхем TSH-06F – 1 шт |
Документация и ПО Другой TSH-06F
Название
Язык
Версия
Размер и тип
Руководство пользователя IC тестера TSH-06F
Язык:
Русский
Размер и тип:
803 КБ,
pdf
Инструкция по эксплуатации тестера цифровых микросхем TSH-06F
Язык:
Английский
Размер и тип:
614 КБ,
PDF
