Векторный анализатор цепей DEEPELEC DeepVNA 101
Артикул (код товара): 17430
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
16 400 ₽
16 400 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
17430
Модель (серия)
DeepVNA 101
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DEEPELEC DeepVNA 101
Общие данные
Артикул (код товара)
17430
Производитель (бренд)
Модель (серия)
DeepVNA 101
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Мин. частота
10 кГц
Макс. частота
1,5 ГГц
Кол-во точек сканирования, точек
Вид анализатора
векторный анализатор цепей
Измеряемые параметры цепи
S11, S21
Встроенные функции и опции
Встроенная память
Да
Общие характеристики
Интерфейс
USB Type-C Female
USB
USB

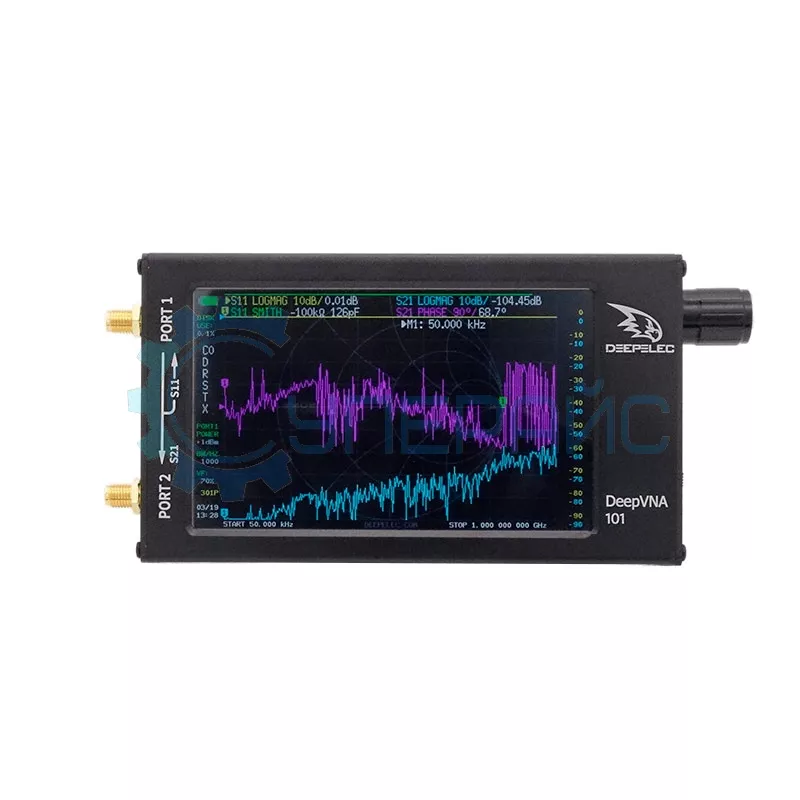

Тип дисплея
LCD
Питание
от литиевого аккумулятора
Габариты и вес
Габариты упаковки
180 x 110 x 40
Вес брутто, кг
0.456

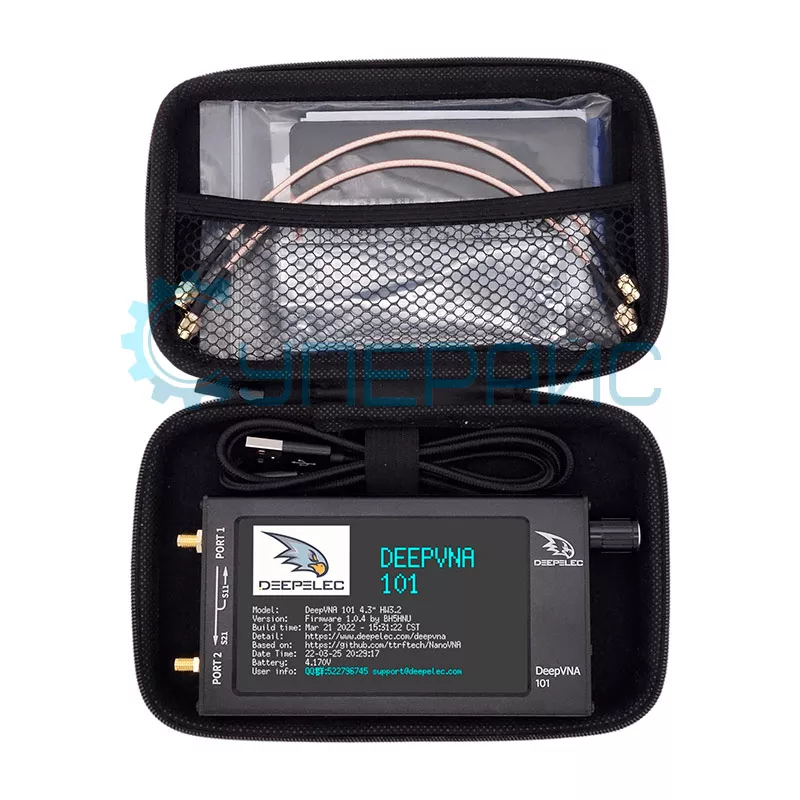

Комплектация
Комплектация
анализатор цепей DEEPELEC DeepVNA 101 – 1 шт
кабель USB – 1 шт
кабель RG316 RF – 1 шт
руководство пользователя – 1 шт

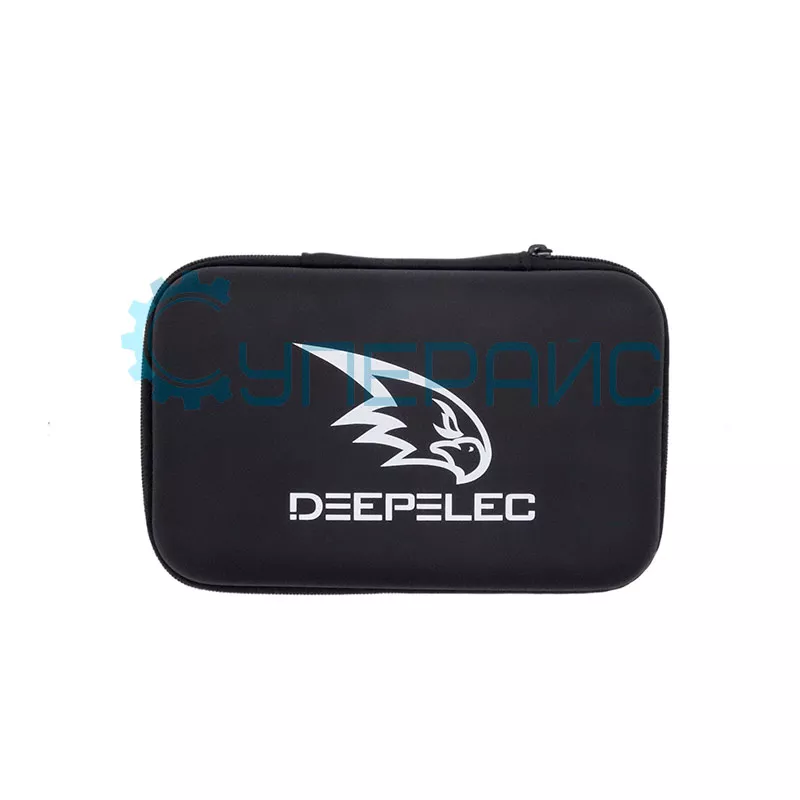

сумка для переноски – 1 шт
кабель USB – 1 шт
кабель RG316 RF – 1 шт
руководство пользователя – 1 шт
сумка для переноски – 1 шт
Описание DEEPELEC DeepVNA 101
Часто задаваемые вопросы
Что измеряет векторный анализатор цепей?
Векторный анализатор измеряет отражение и передачу сигнала в ВЧ-тракте: КСВ антенны, полосу и потери фильтра, затухание в кабеле. В отличие от простых приборов он даёт и модуль, и фазу. Это позволяет оценить согласование и понять, как настраивать устройство. Для работы с антеннами и ВЧ-цепями это базовый инструмент.
Чем он лучше обычного КСВ-метра?
КСВ-метр показывает согласование на одной частоте, а векторный анализатор строит характеристику по всему диапазону и добавляет фазу сигнала. Это превращает грубую оценку в понимание, куда двигать настройку антенны или фильтра. Для точной работы с ВЧ разница существенна, поэтому векторный прибор выбирают там, где важна полная картина.
Нужна ли калибровка перед измерением?
Да, векторный анализатор калибруют по набору мер: короткое замыкание, холостой ход, нагрузка. Без калибровки прибор учитывает влияние кабелей и разъёмов, и результат будет недостоверным. Процедуру повторяют при смене кабелей или диапазона. Калибровка занимает немного времени, но именно она обеспечивает точность последующих измерений на всех частотах.
Можно ли настраивать антенны в поле?
Да, DeepVNA 101 задуман как портативный прибор с автономным питанием и экраном, поэтому подходит для полевой настройки антенн. Вы видите характеристику прямо на месте и корректируете антенну по факту. Точную автономность и диапазон уточняйте по характеристикам. Возможность работать без стационарного стенда - одно из главных достоинств такого прибора.
Документация и ПО DEEPELEC DeepVNA 101
Название
Язык
Версия
Размер и тип
Краткое руководство для анализатора цепей DEEPELEC DeepVNA 101
Язык:
Английский
Размер и тип:
638 КБ ,
PDF
Руководство пользователя для анализатора цепей DEEPELEC DeepVNA 101
Язык:
Английский
Размер и тип:
2,61 МБ,
PDF
Отзывы DEEPELEC DeepVNA 101
Михаил
01.03.2023 01:23:18
Здравствуйте! Непонятно, есть ли регулировка выходного напряжения анализатора и если есть, то в каких пределах. Для исследования активных цепей( усилителей) необходим минимальный уровень выходного сигнала ( желательно менее 10мВ) с генератора, иначе при большом уровне может возникать режим перегрузки исследуемого устройства и результаты будут фиктивными. В противном случае этот анализатор возможно использовать только для пассивных цепей. Напишите в описании, можно регулировать уровень выходного сигнала, чем и в каких пределах? Это важно!
С уважением, Михаил Григорьевич.
С уважением, Михаил Григорьевич.
SUPEREYES.RU
02.03.2023 11:56:50
Михаил
Здравствуйте! Непонятно, есть ли регулировка выходного напряжения анализатора и если есть, то в каких пределах. Для исследования активных цепей( усилителей) необходим минимальный уровень выходного сигнала ( желательно менее 10мВ) с генератора, иначе при большом уровне может возникать режим перегрузки исследуемого устройства и результаты будут фиктивными. В противном случае этот анализатор возможно использовать только для пассивных цепей. Напишите в описании, можно регулировать уровень выходного сигнала, чем и в каких пределах? Это важно!
С уважением, Михаил Григорьевич.
Здравствуйте! Непонятно, есть ли регулировка выходного напряжения анализатора и если есть, то в каких пределах. Для исследования активных цепей( усилителей) необходим минимальный уровень выходного сигнала ( желательно менее 10мВ) с генератора, иначе при большом уровне может возникать режим перегрузки исследуемого устройства и результаты будут фиктивными. В противном случае этот анализатор возможно использовать только для пассивных цепей. Напишите в описании, можно регулировать уровень выходного сигнала, чем и в каких пределах? Это важно!
С уважением, Михаил Григорьевич.
Михаил, здравствуйте!
Благодарим за ожидание.
Хотим сообщить, что мы направили ваш вопрос компании DEEPELEC - производителю данного анализатора цепей. Производитель предоставил нам информацию о товаре:
1. Переключать уровень выходного сигнала можно с помощью кнопок. Подробную информацию вы можете найти в разделе Документация и ПО - Краткое руководство.
2. Регулировать уровень выходного сигнала можно в пределах: +1 / -8 дБм; -1 / -9 дБм; -4 / -10 дБм; -10 /-13 дБм.
Если вы захотите приобрести этот или другой похожий товар, то наши менеджеры всегда готовы ответить на ваши вопросы и помочь с выбором. Вы можете связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru, мы подберём для вас подходящий прибор!
Напоминаем, что вы всегда можете вернуть или обменять товар в случае, если его качество вас не устраивает.
Хорошего дня!
С уважением, Администрация интернет-магазина Суперайс
