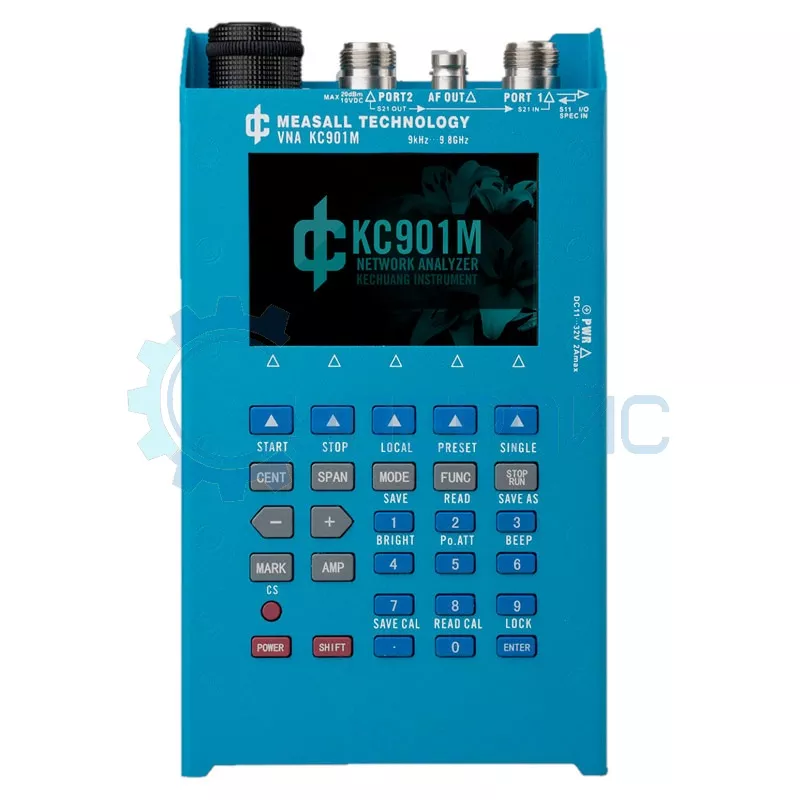

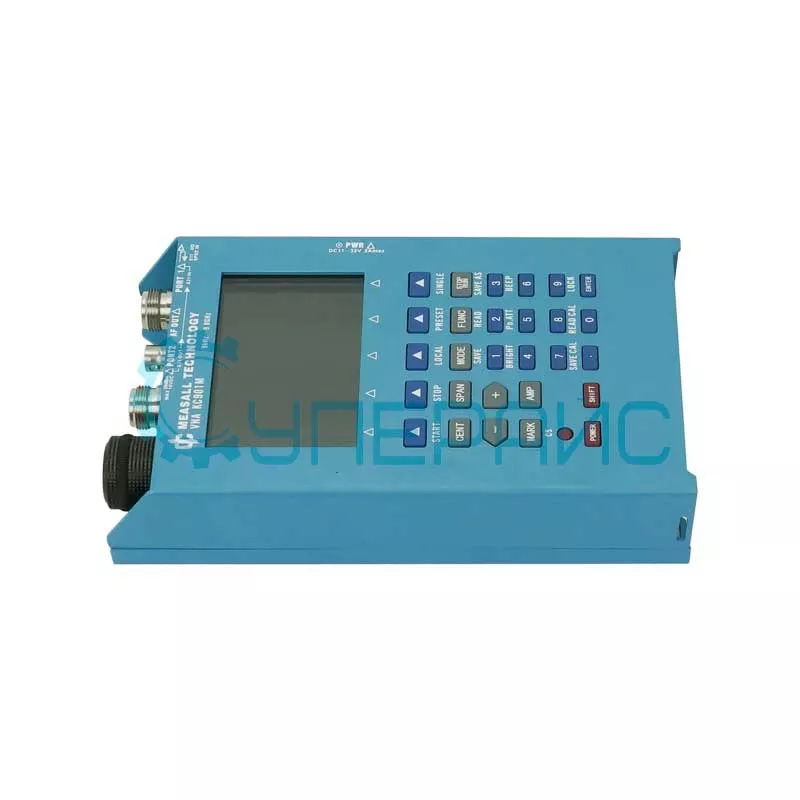

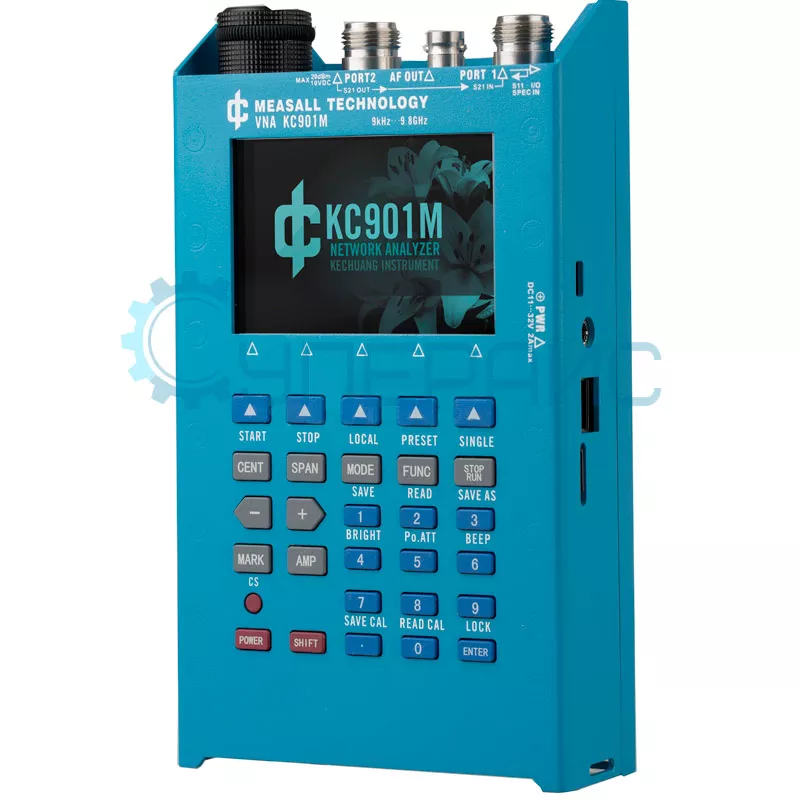

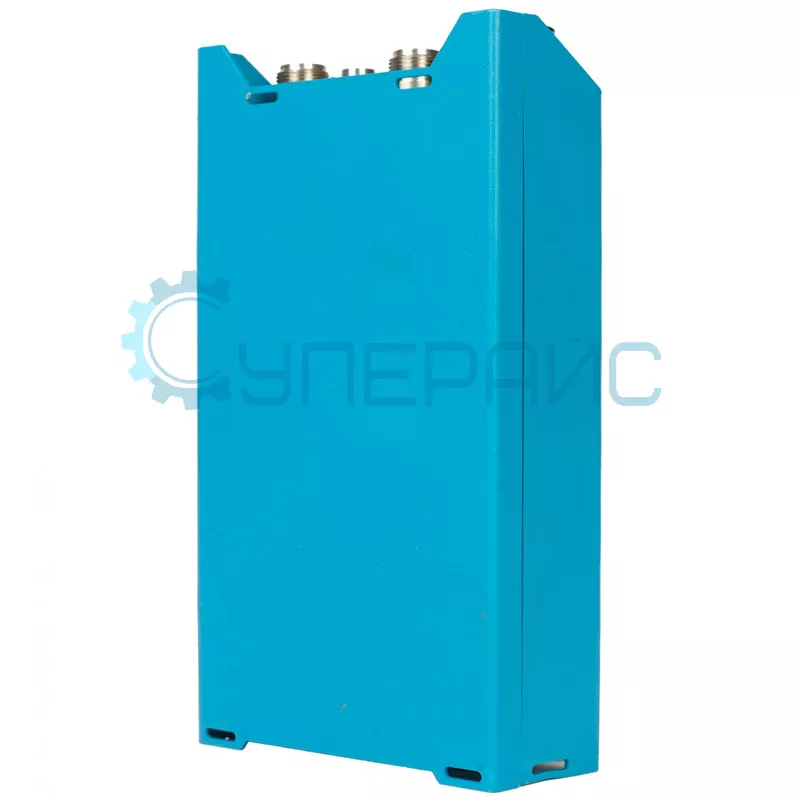

Анализатор цепей портативный MEASALL KC901M
Артикул (код товара): 17974
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
434 130 ₽
434 130 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17974
Модель (серия)
KC901M
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MEASALL KC901M
Общие данные
Артикул (код товара)
17974
Производитель (бренд)
Модель (серия)
KC901M
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Мин. частота
9 кГц
Макс. частота
9,8 ГГц
Описание MEASALL KC901M
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MEASALL KC901M
| Характеристики анализатора | |
| Диапазон частот (номинальный) | 9 кГц - 9,8 ГГц |
| Диапазон частот (допустимая настройка) | 5 кГц - 9,8 ГГц |
| Полоса пропускания развертки S11 | 1 кГц - 9,799990 ГГц |
| Полоса пропускания развертки спектра | 1 кГц - 9,8 ГГц |
| Разрешение местоположения неисправности (DTF) | 31 мм |
| Скорость сканирования | 1,3 мс - 0,7 с |
| Режимы сканирования | 1 МГц - 7,5 ГГц, при -3 дБм |
| 1 МГц - 7,5 ГГц, при 6 дБм | |
| 7, 5 ГГц - 9,8 ГГц, при -6 дБм | |
| 7, 5 ГГц - 9,8 ГГц, при 0 дБм | |
| 1 МГц - 4 ГГц, при 12 дБм | |
| 4 ГГц - 7,5 ГГц, при 10 дБм | |
| Максимальное выходное затухание | 25 дБ |
| Минимальный уровень шума | 1 МГц - 5 ГГц, -107 дБм |
| 5 ГГц - 6,8 ГГц, -100 дБм | |
| 6,8 ГГц - 9,8 ГГц, -94 дБм | |
| Динамический диапазон | 1 МГц - 1 ГГц, 100 дБм |
| 1 ГГц - 2 ГГц, 70 дБм | |
| 2 ГГц - 4 ГГц, 60 дБм | |
| 4 ГГц - 9,8 ГГц, 40 дБм | |
| Точность частоты | 1 ppm |
| Общие характеристики | |
| Источник питания | встроенный аккумулятор 6,5 В - 8,4 В |
| Основная рабочая температура | от 0°C до 45°C |
| Допустимая рабочая температура | от -40°C до 65°C |
| Рабочая влажность | от 0 до 95 % |
| Габариты | 200 х 114 х 46 мм |
| Вес брутто | 2 кг |

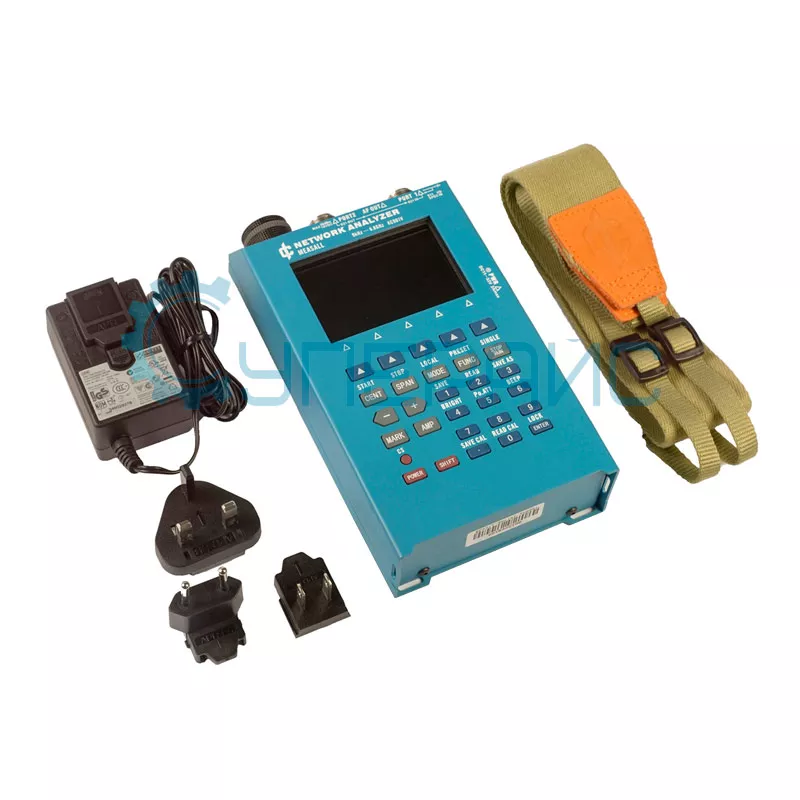

| Комплектация | анализатор цепей портативный MEASALL KC901M – 1 шт |
|
зарядное устройство – 1 шт наплечный ремень – 1 шт руководство пользователя – 1 шт |
|
Векторный анализатор MEASALL KC901M
Анализаторы электрических цепей — незаменимые инструменты для профессионалов, занимающихся проектированием и обслуживанием электронных систем. MEASALL KC901M — это портативный векторный анализатор цепей, который объединил компактность и точность измерений. Он подходит для работы в полевых условиях или лабораториях, гарантирует качественный контроль и диагностику электронных компонентов или систем.
Преимущества модели
Это прибор с обширным функционалом и удобством эксплуатации. Он разработан для измерения различных параметров электронных цепей с высокой степенью точности.
Его достоинства:
- Охватывает номинальный диапазон частот от 9 кГц до 9,8 ГГц, что позволяет его использовать в различных областях: от радиосвязи до разработки и тестирования сложных электронных устройств.
- Лёгкий компактный дизайн делает анализатор подходящим для работы в поле, а также для использования в лабораториях или на производственных площадках.
- Максимальное выходное затухание 25 дБ расширяет его возможности при работе с различными типами цепей.
- Интуитивно понятный интерфейс и цветной дисплей упрощают настройку и использование прибора, даже для пользователей с минимальным опытом работы с анализаторами цепей.
- Прибор функционирует в диапазоне температуры от -40°C до +65°C, что позволяет использовать его в различных климатических условиях.
Анализатор цепей MEASALL KC901M — это выбор профессионалов, которым нужен компактный и высокоточный прибор для измерения параметров электронных цепей. Независимо от того, работаете ли вы в полевых условиях или в лаборатории, он поможет в точных измерениях и диагностике, гарантирует качество работы.
Обзорная таблица анализаторов цепей MEASALL
| Характеристики | KC901M | KC901V | KC901Q |
| Диапазон частот (номинальный) | 9 кГц - 9,8 ГГц | 9 кГц - 6,8 ГГц | 9 кГц - 20 ГГц |
| Диапазон частот (допустимая настройка) | 5 кГц - 9,8 ГГц | 5 кГц - 7 ГГц | 0 кГц - 30 ГГц |
| Полоса пропускания развертки | 1 кГц - 9,799990 ГГц | 1 кГц - 6,999990 ГГц | 1 кГц - 29,99 ГГц |
| Полоса пропускания развертки спектра | 1 кГц - 9,8 ГГц | 1 кГц - 7 ГГц | 1 кГц - 9,8 ГГц |
| Скорость сканирования | 1,3 мс - 0,7 с | 1,3 мс - 0,7 с | 1,2 мс - 0,6 с |
| Максимальное выходное затухание | 25 дБ | ||
| Точность частоты | 1 ppm | 1 ppm | 0,3 - 1 ppm |
| Основная рабочая температура | от 0°C до 45°C | ||
| Допустимая рабочая температура | от -40°C до 65°C | от -40°C до 65°C | от -40°C до 55°C |
Часто задаваемые вопросы
Какой диапазон частот у анализатора KC901M?
Номинальный рабочий диапазон - от 9 кГц до 9,8 ГГц, с ручной настройкой измерения начинаются от 5 кГц. Это перекрывает большинство задач по ВЧ и СВЧ-трактам.
Можно ли им искать место повреждения кабеля?
Да, у прибора есть режим DTF - определение расстояния до неисправности с разрешением 31 мм. По нему находят обрывы и дефекты в антенно-фидерных линиях.
Работает ли анализатор как анализатор спектра?
Полоса развёртки спектра идёт от 1 кГц до 9,8 ГГц, минимальный уровень шума в диапазоне 1 МГц - 5 ГГц составляет -107 дБм. Динамический диапазон в полосе 1 МГц - 1 ГГц доходит до 100 дБ.
От чего питается прибор и можно ли работать на морозе?
Внутри аккумулятор на 6,5-8,4 В, так что прибор носят с собой в поле. Основной рабочий диапазон температур от 0 до 45°C, а допустимый расширен от -40 до 65°C.
Насколько точно прибор держит частоту?
Точность частоты - 1 ppm, скорость сканирования от 1,3 мс до 0,7 с в зависимости от режима. Такая стабильность нужна для корректных измерений S-параметров.
Насколько он компактный?
Габариты прибора - 200 х 114 х 46 мм, это формат ручного портативного анализатора. Его удобно брать на объекты для настройки и проверки цепей на месте.
