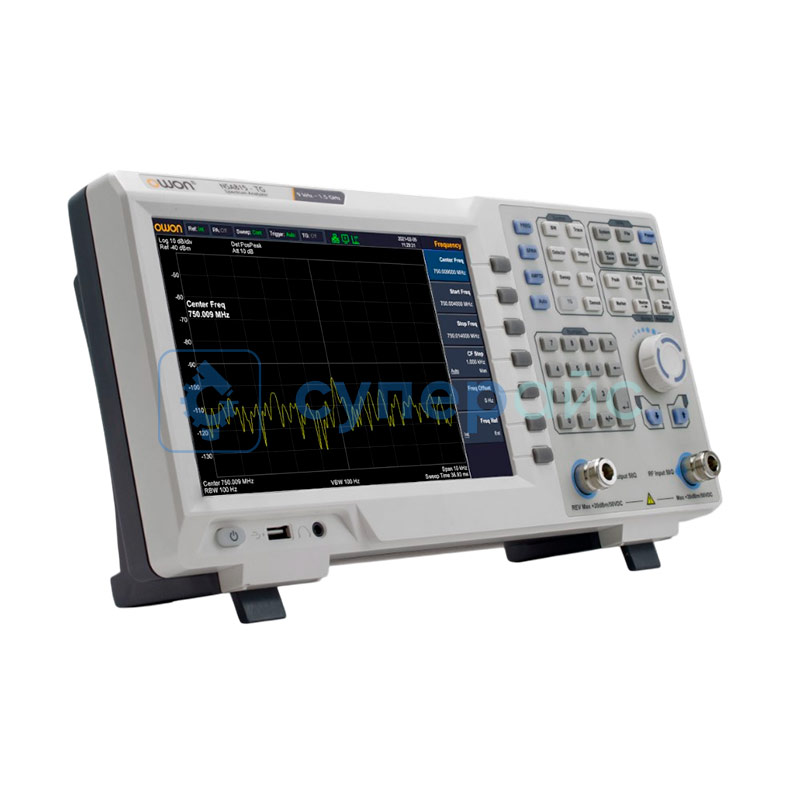

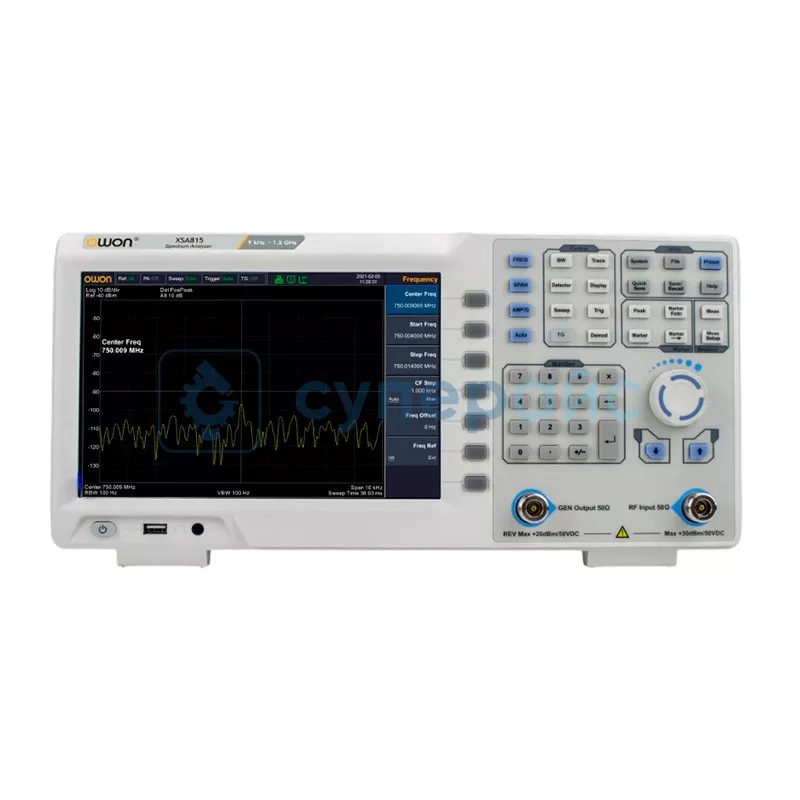

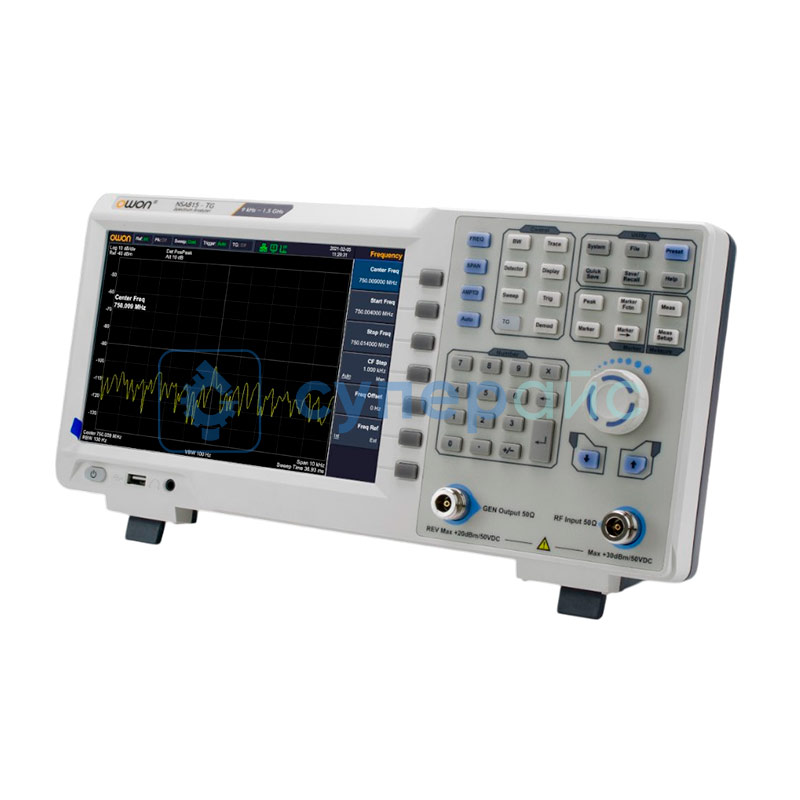

Анализатор спектра со следящим генератором OWON XSA815-TG
106 960 ₽
106 960 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
17576
Модель (серия)
XSA815-TG
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XSA815-TG
Общие данные
Артикул (код товара)
17576
Производитель (бренд)
Модель (серия)
XSA815-TG
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Диапазон полосы пропускания
Макс. частота
1,5 ГГц
Мин. частота
9 кГц
Принцип действия
Средний уровень шума
160 дБм
Тип спектроанализатора
Цифровой
Встроенные функции и опции
Встроенный дисплей
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
AUX (TrigOut/PassFail)
LAN
HDMI
AUX (TrigOut/PassFail)
Вид исполнения
Настольное
Описание OWON XSA815-TG
Технические характеристики OWON XSA815-TG
| Частотный диапазон | 9 кГц - 1,5 ГГц |
| Разрешение | 1 Гц |
| Диапазон частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ± полоса обзора / (количество точек развертки - 1) |
| Внутренняя опорная частота | |
| Опорная частота | 10 MHz |
| Точность опорной частоты | ±[(дней с последней калибровки × коэффициент старения) + температурная стабильность + начальная точность] |
| Температурная стабильность | от 0℃ до 50℃, относительно 25℃: < 0,5 ppm (частей на миллион) |
| Коэффициент старения (Старение) | < 1 ppm/год |
| Точность показаний частоты | |
| Разрешение по частоте маркера | полоса обзора / (количество точек развертки - 1) |
| Погрешность частоты маркера | (показание частоты * точность опорной частоты) + (1% * полоса обзора) + (10% * полоса разрешения) + разрешение по частоте маркера |
| Частотомер | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Погрешность | ±(показание частоты * точность опорной частоты + разрешение счетчика) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5 % стандартно |
| Полоса пропускания видео | от 10 Гц до 1 МГц, в последовательности 1-3-5-10 |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды |
средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, fc ≥ 10 МГц, предусилитель выключен |
| Уровень | от -80 дБм до 30 дБм, шаг 0,01 дБ |
| Предусилитель | 20 дБ, номинально, от 100 кГц до 1,5 ГГц |
| Входной аттенюатор | от 0 до 40 дБ, шаг 1 дБ |
| Средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 1 МГц; -95 дБм < -88 дБм от 1 МГц до 500 МГц; -140 дБм < -130 дБм от 500 МГц до 1,5 ГГц; -138 дБм < -128 дБм |
| Предусилитель включен |
от 9 кГц до 1 МГц; -135 дБм < -128 дБм от 1 МГц до 500 МГц; -160 дБм < -150 дБм от 500 МГц до 1,5 ГГц; -158 дБм < -148 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -80 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -115 дБн/Гц |
| Средний уровень шума | до 160 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | очистка записи, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | ±0,7 дБ |
| Предусилитель включен | ± 1,0 дБ |
| Следящий генератор (tracking generator) | |
| Диапазон частот | от 100 кГц до 1,5 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Ложный генератор слежения |
гармонический: - 30 дБн негармонический: - 40 дБн |
| Генератор слежения за изоляцией входных клемм | - 60 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1280 x 800 пикселей |
| Диагональ дисплея | 9 дюймов |
| Интерфейс | USB, LAN, HDMI, вход для наушников |
| Источник питания | 100-240 В, 50/60 Гц |
| Габариты изделия | 375 х 185 х 120 мм |
| Габариты упаковки | 500 х 250 х 340 мм |
| Вес нетто | 3,7 кг |
| Вес брутто | 4,6 кг |
| Комплектация |
анализатор спектра OWON XSA815-TG – 1 шт кабель питания– 1 шт USB кабель – 1 шт адаптер N-BNC – 1 шт |
| Совместимость | USB кабель Schneider Electric BMXXCAUSBH018 |
Профессиональный спектронализатор OWON XSA815-TG
Анализатор спектра OWON модели XSA815-TG предназначен для исследования сигналов в радиочастотной среде. Технические специалисты и энтузиасты, увлечённые радио, применяют такие измерители спектра при работе с радиочастотными сигналами, оценивая качество и характеристики оборудования.
Возможности прибора
Диапазон частот модели составляет 9 кГц - 1,5 ГГц. Интеграция внутрь корпуса генератора отслеживания помогает в проведении процедур наладки оборудования. Генератор позволяет проводить измерение частотных характеристик устройств и компонентов. Средний уровень шума, поддерживаемый анализатором, создаёт условия для обнаружения кратковременных пиков разной формы.
Архитектурные решения снижают множественные помехи, усиливая читаемость исследуемых участков радиочастотного пространства.
Высокое разрешение встроенного цветного дисплея обуславливает детальное визуальное отображение динамики спектра и другой информации.
OWON XSA815-TG располагает:
- компактным корпусом;
- опцией трассировки в нескольких форматах;
- цифровыми интерфейсами подключения (USB, LAN и другие).
Зона применения и точность
Следящий генератор работает в диапазоне частот от 100 кГц до 1,5 ГГц.
XSA815-TG будет полезен для:
- промежуточной отладки схем радиочастотных передатчиков;
- идентификации слабых паразитных возмущений;
- анализа полученных спектров после экспериментов;
- детальный анализ узких полос частот.
Обзорная таблица анализаторов спектра OWON
| Характеристики | XSA815-TG | XSA805 | XSA805-TG | XSA810-TG |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 1,5 ГГц | 1 ГГц | 500 МГц | 500 МГц |
| Диапазон полосы пропускания | 1 Гц - 1 МГц | |||
| Средний уровень шума | до 160 дБм | 160 дБм | 160 дБм | 160 дБм |
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | |||
| Вид исполнения | Настольное | |||
| Следящий генератор (диапазон частот) | от 100 кГц до 1,5 ГГц | Нет | от 100 кГц до 500 МГц | от 100 кГц до 1 ГГц |
Документация и ПО OWON XSA815-TG
Название
Язык
Версия
Размер и тип
Руководство пользователя для анализаторов спектра OWON серии XSA800
Язык:
Русский
Размер и тип:
1,44 МБ,
PDF
Краткое руководство пользователя анализатора спектра OWON серии XSA800
Язык:
Английский
Размер и тип:
401 КБ,
PDF
Руководство пользователя анализатора спектра OWON серии XSA800
Язык:
Английский
Размер и тип:
682 КБ,
PDF
Показать больше
Показать меньше
Отзывы OWON XSA815-TG
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17578
Модель (серия):
HSA1016-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7931
Модель (серия):
MP6005D
Производитель:
MAISHENG
Страна производства:
Гарантия, мес.:
24
Мощность, Вт:
3000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18484
Модель (серия):
MSO7102T
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23323
Модель (серия):
RSA5065-TG
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17410
Модель (серия):
1015
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17662
Модель (серия):
GA4062+TG
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17659
Модель (серия):
GA4062
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17411
Модель (серия):
1015TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31070
Модель (серия):
8115
Производитель:
HandsKit
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагнетателя воздуха:
Бесщеточный вентилятор
Тип управления:
цифровой
Мин. температура фена, °C:
100
Макс. температура фена, °C:
550
Производительность нагнетателя воздуха, л/мин:
120
Добавить в избранное
Артикул (код товара):
43029
Модель (серия):
MS-1000-36
Производитель:
NVVV
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Добавить в избранное
Артикул (код товара):
45317
Модель (серия):
PVA8350
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
1-3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18082
Модель (серия):
60HS5405
Производитель:
UMot
Страна производства:
Китай
Гарантия, мес.:
12
Крутящий момент:
11 - 20 кг*с*см
Номинальный ток, А:
3,5
Тип вала:
Односторонний
Тормоз:
Нет
Редуктор:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34792
Модель (серия):
Ц20-МП
Производитель:
Магистр
Страна производства:
Россия
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
350
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17308
Модель (серия):
ZB2015D
Производитель:
Zhengbang
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
1200
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
600
Рабочая длина, мм:
200
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34756
Модель (серия):
ЭПСН-08.3 150Вт
Производитель:
Магистр
Страна производства:
Россия
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
электрический
Возм. смены жала:
да
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
нихромовый проволочный
Добавить в избранное
Артикул (код товара):
17352
Модель (серия):
ZB38D
Производитель:
Zhengbang
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
150
Регулировка температуры:
Да
Мин. температура нагрева, °C:
200
Макс. температура нагрева, °C:
450
Рабочая длина, мм:
175
Добавить в избранное
Артикул (код товара):
17361
Модель (серия):
ZB80D
Производитель:
Zhengbang
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
250
Регулировка температуры:
Да
Мин. температура нагрева, °C:
200
Макс. температура нагрева, °C:
450
Рабочая длина, мм:
225
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24184
Модель (серия):
RP7150
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
6
Полоса пропускания, МГц:
1500
Кол-во аналоговых каналов:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24202
Модель (серия):
RP1004C
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
6
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

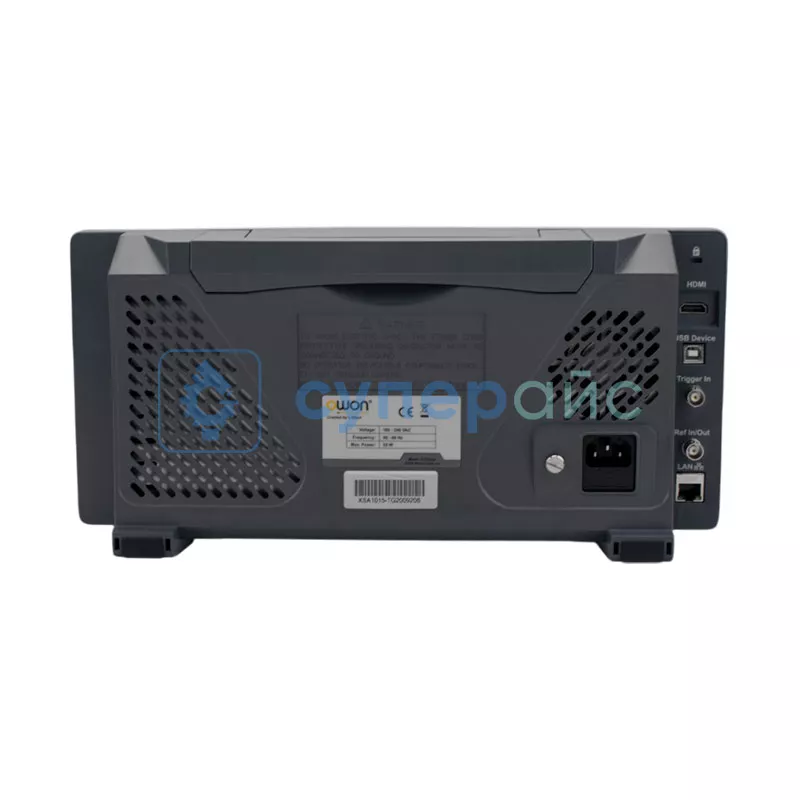

Добавить в избранное
Артикул (код товара):
17576
Модель (серия):
XSA815-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
16583
Модель (серия):
DSO150
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
