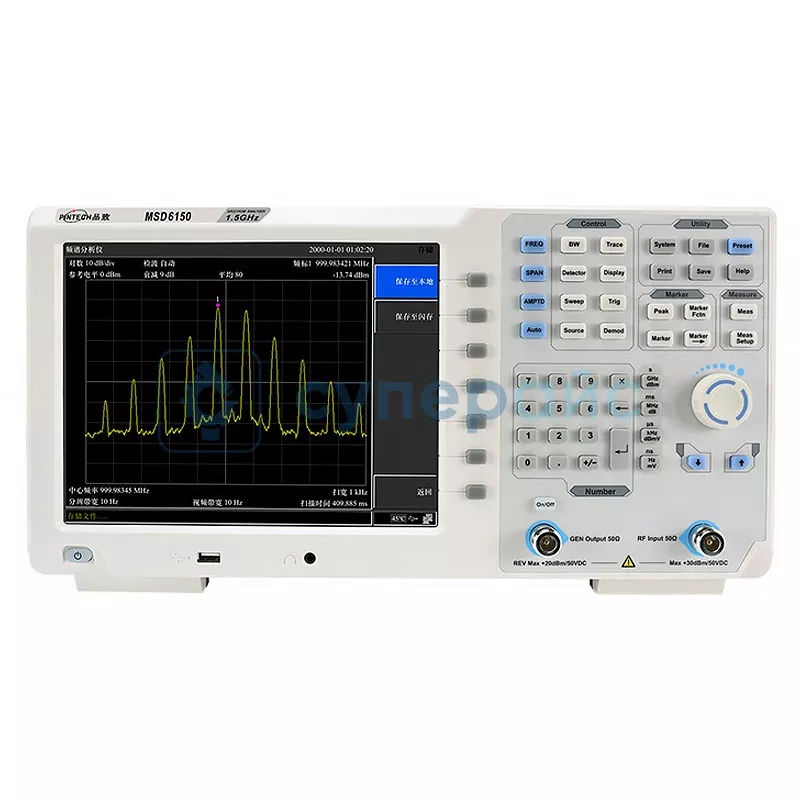

Анализатор спектра PINTECH MSD6150
166 119 ₽
166 119 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27545
Модель (серия)
MSD6150
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH MSD6150
Общие данные
Артикул (код товара)
27545
Производитель (бренд)
Модель (серия)
MSD6150
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. частота
1,5 ГГц
Мин. частота
9 кГц
Принцип действия
Средний уровень шума
140 дБм
150 дБм
158 дБм
160 дБм
150 дБм
158 дБм
160 дБм
Тип спектроанализатора
Цифровой
Настольный (стационарный)
Настольный (стационарный)
Встроенные функции и опции
Встроенный дисплей
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
VGA
BNC
VGA
BNC
Вид исполнения
Настольное
Описание PINTECH MSD6150
Технические характеристики PINTECH MSD6150
| Частотный диапазон | 9 кГц - 1,5 ГГц |
| Разрешение частоты | 1 Гц |
| Опорная частота | 10 МГц |
| Точность опорной частоты | ±[ (дни с последней калибровки × частота старения) + стабильность температуры + начальная точность ] |
| Стабильность температуры | < 2,5 ppm (15 - 35℃) |
| Скорость старения | < 1 ppm/год |
| Удаленное управление | USB TMC, LAN |
| Фазовый шум (SSB) | |
| Фазовый шум на 10 кГц | < -82 дБц/Гц (типовой) |
| Фазовый шум на 100 кГц | < -100 дБц/Гц (типовой) |
| Фазовый шум на 1 МГц | < -110 дБц/Гц (типовой) |
| Пропускная способность) | |
| Полоса пропускания | 110 Гц - 500 кГц, 1 МГц, 3 МГц |
| Точность полосы пропускания | < 5% (типовая для RBW ≤ 1 МГц) |
| Форма разрешающего фильтра | < 5:1 типовая (цифровая и близка к гауссовой) |
| Полоса видеосигнала (VBW) | 10 Гц - 3 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | DANL до +20 dBm, 1 МГц до 3,6 ГГц, предусилитель выкл. |
| Уровень опорной мощности | -80 дБм - +30 дБм, шаг 0,01 дБм |
| Предусилитель | 20 дБ, номинально, 9 кГц - 3,6 ГГц |
| Диапазон аттенюатора на входе | 0 - 40 дБ, шаг 1 дБ |
| Максимальное входное напряжение DC | ±50 В постоянного тока |
| Максимальная мощность на входе | +30 дБм, средняя непрерывная мощность |
| Средний уровень шума | |
| Уровень шума (без предусилителя) |
< -130 дБм (1 - 10 МГц) < -130 дБм (10 МГц - 1,5 ГГц) < -128 дБм (1 ГГц - 1,5 ГГц) |
| Уровень шума (с предусилителем) |
< -150 дБм (1 - 10 МГц) < -150 дБм (10 МГц - 1,5 ГГц) < -148 дБм (1 ГГц - 1,5 ГГц) |
| Частотная характеристика | |
| Без предусилителя (fc≥100 кГц) | ±0.8 дБ；±0.4 дБ (типовой) |
| С предусилителем (fc≥1 МГц) | ±0.9 дБ；±0.5 дБ (типовой) |
| Различия и точность | |
| Различие переключения RBW |
RBW=10 кГц логарифмическое разрешение = ±0,2 дБ линейное разрешение = ±0,01 |
| Различие аттенюатора на входе | 20 - 30℃, fc = 50 МГц, предусилитель выключен, 10 дБ RF аттенюации, входной сигнал 1 - 40 дБ ±0,5 дБ |
| Абсолютная точность амплитуды |
20 - 30℃, fc = 50 МГц, диапазон = 200 кГц, RBW = 10 кГц, VBW = 10 кГц, детектор пиков, 10 дБ RF аттенюации, уровень достоверности 95% без предусилителя ±0,4 дБ, уровень входного сигнала -20 дБм с предусилителем ±0.5 дБ, уровень входного сигнала -40 дБм |
| Неопределенность | диапазон входного сигнала от 0 дБм до -50 дБм, ±1,5 дБ |
| VSWR |
вход 10 дБ RF аттенюации, 1 МГц - 3,6 ГГц <1,5, номинально |
| Искажения и побочные эффекты | |
| Искажение второго гармонического | fc ≥ 50 МГц, предусилитель выключен, входной сигнал -10 дБм, ослабление радиочастотного сигнала 0 дБ, от 20℃ до 30℃ |
| Третья интермодуляция |
fc ≥ 50 МГц, уровень входного двойного тона -20 дБм, интервал частот 100 кГц, входное затухание 0 дБ, предварительный усилитель выключен, температура от 20℃ до 30℃ ±2 дБм |
| Сжатие усиления 1 дБ |
fc ≥ 50 МГц, 0 дБ RF аттенюации, предусилитель выключен, 20℃ до 30℃ > +2 дБм, номинально |
| Остаточный отклик |
подключите нагрузку 50 Ом к входному порту, входное ослабление 0 дБ, температура от 20 до 30 ℃ < -85 дБм, типовой |
| Побочные эффекты, связанные с входом |
сигнал -30 дБм на входном смесителе, 20℃ до 30℃ < -60 dBc |
| Развертка | |
| Время развертки | не нулевое значение 10 мс до 3000 с; Нулевое значение 10 мс до 3000 с |
| Режим развертки | непрерывный, одиночный |
| Выход источника отслеживания, генератор сигналов | |
| Частотный диапазон | 100 кГц до 1,5 ГГц (выход источника отслеживания) |
| Диапазон уровня выходной мощности | -30 дБм - 0 дБм |
| Разрешение уровня выходной мощности | 1 дБ |
| Плоскостность выхода | ±3 дБ |
| Максимально безопасный уровень обратного сигнала | средняя общая мощность: ±30 дБм, DC: ±50 В |
| Аудио демодуляция | |
| Частотный диапазон | 100 кГц - 1,5 ГГц |
| Тип демодуляции | FM/AM/USB/LSB |
| AM-измеритель | |
| Частотный диапазон | 10 МГц - 1,5 ГГц |
| Частота модуляции | 20 Гц - 100 кГц |
| Точность частоты модуляции | 1 Гц, номинально |
| Глубина | 5 - 95% |
| Точность глубины | ±4%, номинально |
| FM-измеритель | |
| Частотный диапазон | 10 МГц - 1,5 ГГц |
| Частота модуляции | 20 Гц - 100 кГц |
| Точность частоты модуляции | 1 Гц, номинально |
| Отклонение | 20 Гц - 200 кГц |
| Точность отклонения | ±4%, номинально |
| Частотомер | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Точность | ±(указание частоты × точность эталонной частоты + разрешение счетчика) |
| Радиочастотный вход | |
| Импеданс | 50 Ом, типично |
| Разъем | N тип (мама) |
| Выход источника отслеживания | |
| Импеданс | 50 Ом, типично |
| Разъем | N тип (мама) |
| 10 МГц опорный вход / выход | |
| Разъем | BNC (мама) |
| Опорная амплитуда 10 МГц | 0 дБм - 10 дБм |
| Общие характеристики | |
| Дисплей | TFT LCD, 800 х 600, 10,4-дюймовый экран |
| Интерфейс | USB Device, USB Host, VGA, LAN, RJ-45 |
| Хранилище | внутреннее (Flash) 256 МБ |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 60 °С |
| Габариты изделия | 421 х 221 х 115 мм |
| Вес нетто | 5 кг |
| Комплектация |
анализатор спектра PINTECH MSD6150 - 1 шт; кабель питания - 1 шт; USB кабель - 1 шт; руководство пользователя – 1 шт; компакт-диск – 1 шт |
Обзорная таблица анализаторов спектра OWON
| Характеристики | PINTECH MSD6150 | PINTECH MSD6150A |
| Частотный диапазон | 9 кГц - 1,5 ГГц | |
| Полоса пропускания | 110 Гц - 500 кГц, 1 МГц, 3 МГц | |
| Разрешение частоты | 1 Гц | |
| Средний уровень шума | 150 дБм/Гц | |
| Генератор слежения | нет | есть |
| Средний уровень шума (без предусилителя) |
от 1 МГц до 10 МГц, -140 дБм стандарт, < -130 дБм от 10 МГц до 1 ГГц, -140 дБм стандарт, < -130 дБм от 1 ГГц до 1,5 ГГц, -138 дБм стандарт, < -128 дБм |
|
| Средний уровень шума (с предусилителем) |
от 1 МГц до 10 МГц, -160 дБм стандарт, < -150 дБм от 10 МГц до 1 ГГц, -160 дБм стандарт, < -150 дБм от 1 ГГц до 1,5 ГГц, -158 дБм стандарт, < -148 дБм |
|
| Интерфейс | USB Device, USB Host, VGA, LAN, RJ-45 | VGA, USB, RJ-45 |
