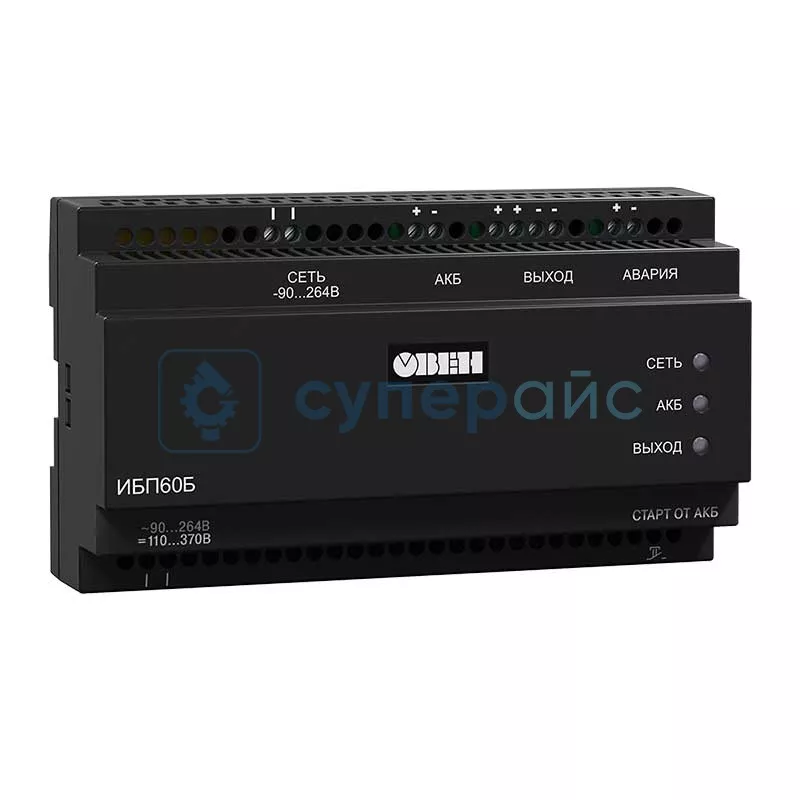

Источник бесперебойного питания Овен ИБП60Б-Д9-24
Артикул (код товара): 30707
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
12 349 ₽
12 349 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
30707
Модель (серия)
ИБП60Б-Д9-24
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ИБП60Б-Д9-24
Общие данные
Артикул (код товара)
30707
Производитель (бренд)
Модель (серия)
ИБП60Б-Д9-24
Страна производства
Россия
Гарантия, мес.
12
Основные характеристики
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от пониженного напряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от пониженного напряжения
Описание Овен ИБП60Б-Д9-24
ВНИМАНИЕ! Продажи Овен ИБП60Б-Д9-24 ПРЕКРАЩЕНЫ. Рекомендуем обратить внимание на альтернативную модель: Импульсный блок питания Phoenix UINT4-PS-1AC-24DC-2.5-SC
Технические характеристики Овен ИБП60Б-Д9-24
| Выходные параметры | |
| Номинальное напряжение |
питание от сети: 26,5 - 27,5 В; питание от АКБ: 20,4 - 26,0 В |
| Номинальный ток | 2 А |
| Номинальная мощность |
питание от сети: 60 Вт (включая 12 Вт на заряд АКБ); питание от АКБ: 48 Вт |
| Размах напряжения шума и пульсаций (межпиковое) | не более 80 мВ |
| Время установления выходного напряжения |
питание от сети: 2 с; питание от АКБ: - |
| Входные параметры | |
| Номинальное напряжение питания переменного тока |
питание от сети: 120 / 230 В; питание от АКБ: - |
| Рабочее напряжение питания переменного тока |
питание от сети: 110 - 264 В; питание от АКБ: - |
| Частота переменного тока |
питание от сети: 45 - 65 Гц; питание от АКБ: - |
| Рабочее напряжение питания постоянного тока |
питание от сети: 130 - 370 В; питание от АКБ: 20,4 - 27,6 В |
| Номинальный ток потребления |
питание от сети: 1,1 А; питание от АКБ: 2,1 А |
| Пусковой ток | не более 25 А |
| КПД, не менее |
без АКБ или при подключенной заряженной АКБ: 83 %; при подключенной разряженной АКБ: 75 % |
| Максимальная потребляемая мощность | 90 Вт |
| Функции защиты | |
| Защита от повышенного/пониженного входного напряжения | переход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110 - 264 В |
| Тип защиты от перегрузки – ограничение выходного тока | порог ограничения выходного тока: 2,1 - 2,7 А / 2,1 - 2,7 (ограничение тока АКБ) |
| Безопасность и ЭМС | |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931 | есть, N2 |
| Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4 | есть, критерий качества А |
| Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3 | есть, класс Б |
| Класс защиты от поражения электрическим током по ГОСТ IEC 61140 | есть, II |
| Изоляция по ГОСТ 12.2.091 | есть, усиленная |
| Категория перенапряжения по ГОСТ Р 50571.19 | есть, II |
| Степень загрязнения по ГОСТ Р 50030.1 | есть, 2 |
| Электрическая прочность изоляции |
вход – выход, вход – корпус, вход – дискретный вход, выход – корпус: 3000 В; выход – дискретный выход: 750 В |
| Сопротивление изоляции (вход – выход – корпус) при 500 В | не менее 10 МОм |
| Взаимодействие с АКБ | |
| Емкость АКБ | 2 - 10 А·ч |
| Напряжение отключения заряда АКБ |
свинцово-кислотные: 26,2 - 28,9 В; Li-ion: согласно ограничениям встроенного контроллера АКБ |
| Ток ограничения зарядного устройства | 0,45 - 0,55 А |
| Время переключения с/на АКБ | не более 5 мс |
| Напряжение защитного отключения нагрузки от АКБ | 20,4 - 21,0 В |
| Особенности | |
| Питание нагрузки стабилизированным напряжением (при наличии напряжения питающей сети) или с использованием аккумуляторных батарей (АКБ) | есть |
| Автоматический переход на резервное питание нагрузки от АКБ постоянным напряжением при отключении напряжения питающей сети или понижении его уровня ниже допустимого | есть |
| Холодный старт (запуск в работу от аккумулятора по кнопке при отсутствии сети) при первом старте, замене аккумулятора и т.п. | есть |
| Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке с отключением выходного напряжения, и автоматическое восстановление выходного напряжения после устранения причин замыкания | есть |
| Защита от короткого замыкания клемм АКБ | есть |
| Защита прибора и нагрузки от неправильного подключения (переполюсовки) клемм АКБ | есть |
| Контроль наличия внешней АКБ | есть |
| Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня) | есть |
| Защита питающей сети от короткого замыкания в приборе | есть |
| Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети | есть |
| Световая индикация режимов работы прибора | есть |
| Информационный выход АВАРИЯ («сухой» контакт) | есть |
| Преимущества |
блок питания и блок резервирования в одном корпусе; удобный монтаж и пусконаладка (возможность старта от АКБ при отсутствии сети); дискретный выход для передачи состояния ИБП на верхний уровень; оптимальный заряд АКБ с ограничением тока заряда; полная защита нагрузки и АКБ |
| Общие характеристики | |
| Рабочий диапазон температур окружающей среды | -20 - 50 °С |
| Температура хранения и транспортировки | -40 - 50 °С |
| Влажность воздуха при +25 °С и более низких температурах без конденсации влаги | не более 80 % без конденсации влаги |
| Атмосферное давление | 84 - 106,7 кПа |
| Тип провода для подключения к сети/АКБ/нагрузке | многожильный |
| Сечение провода для подключения к сети/АКБ/нагрузке | 0,75 - 1,5 мм2 |
| Срок эксплуатации | 5 лет |
| Средняя наработка на отказ | 50 000 ч |
| Габариты | 157 х 90 х 58 мм |
| Вес | 500 г |
| Комплектация |
блок питания Овен ИБП60Б-Д9-24 – 1 шт; паспорт и руководство по эксплуатации – 1 шт; гарантийный талон – 1 шт |
Часто задаваемые вопросы
Какие аккумуляторы совместимы с Овен ИБП60Б-Д9-24?
Источник рассчитан на работу с свинцово-кислотными АКБ ёмкостью 7–17 А·ч, напряжением 24 В. При подборе батареи ориентируйтесь на заявленное время автономной работы: чем выше ёмкость, тем дольше резерв. Клеммы под стандартные наконечники НШВИ, переполюсовка защищена диодной сборкой.
Можно ли использовать ИБП60Б-Д9-24 в системах пожарной сигнализации?
Да, прибор сертифицирован по ТР ТС 004/2011 и подходит для резервированного питания ШСУП, пожарных контроллеров и приборов СОУЭ. Выходное напряжение 24 В стабилизировано с точностью ±1 %. Встроенная схема АВР переключает нагрузку на аккумулятор за время менее 10 мс.
Какой срок службы самого ИБП без замены батареи?
Ресурс блока питания - не менее 10 лет при температуре окружающей среды до +40 °C. Критически снижают срок работы перегрев и длительное хранение без подзаряда АКБ. Рекомендуем ежегодную проверку выходных параметров мультиметром.
Какие индикаторы и защиты есть на лицевой панели?
На панели три светодиода: сеть (зелёный), батарея (жёлтый), авария (красный). Защита от КЗ, перегрузки 110 % и глубокого разряда аккумулятора реализована на аппаратном уровне с автоматическим восстановлением.
Как подключить ИБП60Б к PLC ОВЕН?
Используйте клеммы +24 В и 0 В на лицевой панели. Для контроля состояния задействуйте встроенные сухие контакты «Батарея» и «Авария», которые можно завести на дискретные входы ПЛК210. Подключение клеммное, провод сечением 0,5–2,5 мм².
