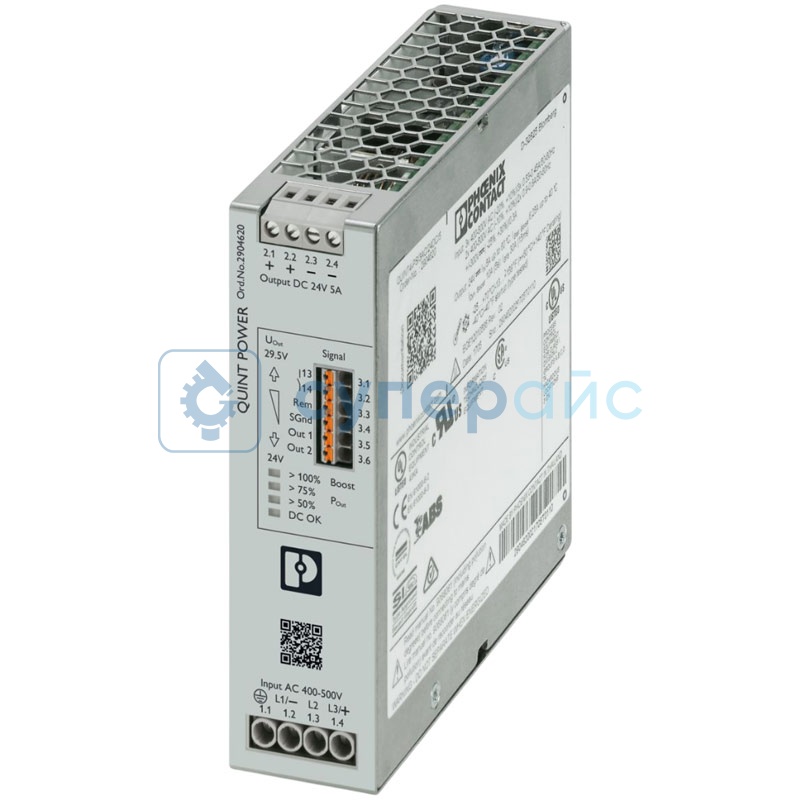

Модуль питания для контроллеров Phoenix QUINT4-PS-3AC-24DC-5
Артикул (код товара): 40372
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
20 540 ₽
20 540 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40372
Модель (серия)
QUINT4-PS-3AC-24DC-5
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT4-PS-3AC-24DC-5
Общие данные
Артикул (код товара)
40372
Производитель (бренд)
Модель (серия)
QUINT4-PS-3AC-24DC-5
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Степень защиты IP
IP20
Описание Phoenix QUINT4-PS-3AC-24DC-5
Технические характеристики Phoenix QUINT4-PS-3AC-24DC-5
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 3 х 400 - 500 В AC / 2 х 400 - 500 В AC |
| Рабочий диапазон входного напряжения (AC) | 3 х 400 - 500 В AC (-20 - +10 %) / 2 х 400 - 500 В AC (-10 - +10%) |
| Типовые напряжения сети | 400 В AC, 480 В AC |
| Пусковой ток | 11 А |
| Интеграл пускового тока (I²t) | < 0,2 А²·с |
| Ограничение пускового тока | 11 А (через 1 мс) |
| Частота сети | 50 - 60 Гц |
| Время поддержки сети | 34 мс (3 х 400 В AC) / 50 мс (3 х 480 В AC) |
| Потребляемый ток |
3-фазный: 0,53 А (400 В), 0,44 А (480 В), 0,45 А (500 В) 2-фазный: 0.9 А (400 В), 0.66 А (480 В), 0.8 А (500 В) |
| Номинальная мощность | 283 ВА |
| Защитная схема | варистор + газоразрядный ограничитель перенапряжений |
| Коэффициент мощности (cos φ) | 0,48 |
| Время включения | < 500 мс |
| Время реакции | 300 мс (из режима сна) |
| Рекомендуемая защита |
входной предохранитель: 2 А (плавкий, медленный) автоматический выключатель: 3 х 6 А (характеристики B, C) предохранитель: ≥ 300 В AC |
| Ток разряда PE | < 3,5 мА (1 мА при 550 В AC, 60 Гц) |
| Номинальный диапазон входного напряжения (DC) | ± 300 В DC |
| Рабочий диапазон входного напряжения (DC) |
± 260 - 300 В DC (-25 - +30 %) 520 - 600 В DC (-25 - +30 %, с заземленной средней точкой) |
| Ограничение пускового тока | ≤ 11 А (через 1 мс) |
| Частота | 0 Гц (DC) |
| Потребляемый ток | 0,3 А (± 300 В DC) |
| Рекомендуемая защита |
автоматический выключатель: 1 х 6 А (10 x 38 мм, 30 кА, L/R=2 мс) предохранитель: ≥ 1000 В DC |
| Выходные параметры | |
| КПД | 89 % при 400 В AC / 87,5 % при 480 В AC |
| Характеристика выхода | U/I Advanced / Smart HICCUP / FUSE MODE |
| Номинальное напряжение | 24 В DC |
| Диапазон настройки выходного напряжения | 24 - 29,5 В DC (с постоянной мощностью) |
| Номинальный выходной ток | 5 А |
| Статический буст (IStat.Boost) | 6,25 А |
| Динамический буст (IDyn.Boost) | 10 А (на 5 сек) |
| Селективное отключение (ISFB) | 30 А (15 мс) |
| Типы автоматов защиты | A1 - A4 / B2 / C1 - C2 / Z1 - Z4 |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Остаточная пульсация | < 30 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения | есть |
| Защита от короткого замыкания | есть |
| Работа без нагрузки | есть |
| Мощностные характеристики | |
| Выходная мощность | 120 / 150 / 240 Вт |
| Полная мощность |
212 ВА (400 В, Uвых = 24 V, Iвых = stat. Boost) 221 ВА (480 В, Uвых = 24 V, Iвых = stat. Boost) |
| Потери мощности без нагрузки |
< 3 Вт (400 В AC) < 4 Вт (480 В AC) |
| Потери мощности при нагрузки |
< 15 Вт (400 В AC) < 17 Вт (480 В AC) |
| Коэффициент амплитуды |
3,6 (400 В AC) 3,8 (480 В AC) |
| Время нарастания | 50 мс (10 - 90 % Uвых) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Сигнальные выходы | |
| Сигнальный выход 1 |
тип: цифровой (24 В DC, 20 мА) по умолчанию: Активен при Uвых > 0.9 х USet |
| Сигнальный выход 2 |
режимы: цифровой (24 В DC, 20 мА) аналоговый (4 - 20 мА ± 5 %, нагрузка ≤ 400 Ом) по умолчанию: активен при Pвых |
| Релейный выход (13/14) |
состояние по умолчанию: замкнут при Uвых > 0,9 USet характеристики: 24 В DC, 1 А / 30 В AC/DC, 0.5 А |
| Точность регулирования |
< 0,5 % (статическое изменение нагрузки) < 2 % (динамическое изменение нагрузки) < 0,25 % (изменение входного напряжения) |
| Входные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| С наконечниками |
в изоляции: 0,25 - 4 мм² без изоляции: 0,25 - 4 мм² |
| AWG | 24 / 10 |
| Длина зачистки | 8 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
| С наконечниками |
в изоляции: 0,25 - 2,5 мм² без изоляции: 0,25 - 2,5 мм² |
| AWG | 24 / 14 |
| Длина зачистки | 6,5 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Сигнальные подключения | |
| Тип подключения | push-in (втычное соединение) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 1 мм² гибкий провод: 1,5 мм² |
| С наконечниками |
в изоляции: 0,2 - 0,75 мм² без изоляции: 0,2 - 1,5 мм² |
| AWG | 24 / 16 |
| Длина зачистки | 8 мм |
| Сигнальная индикация и обработка | |
| Типы сигнальных выходов |
светодиодная индикация (LED) плавающий сигнальный контакт активные выходы: Out1 (цифровой, настраиваемый) Out2 (аналоговый, настраиваемый) дистанционный контакт сигнальная земля SGnd |
| Индикация мощности (POut) |
100%: желтый LED (>120 Вт) 75%: зеленый LED (>90 Вт) 50%: зеленый LED (>60 Вт) |
| Индикация напряжения (UOut) |
0.9 х USet: зеленый LED <0.9 х USet: мигающий зеленый LED |
| Электрические характеристики | |
| Количество фаз | 3 |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2,4 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые / регулярное испытания) |
| Испытательное напряжение изоляции (вход/PE) | 3,5 кВ AC (типовые испытания) / 2,4 кВ AC (регулярные испытания) |
| Рабочие частоты |
вспомогательный преобразователь: 85 - 107 кГц основной преобразователь: 45 - 200 кГц |
| Особенности | |
| Технология SFB | обеспечивает селективное срабатывание стандартных силовых выключателей, не отключая при этом параллельно подключенные потребители |
| Система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей | есть |
| Настраиваемые в NFC пороговые значения сигнализации и характеристики максимизируют степень готовности оборудования | есть |
| Простота расширения установок благодаря статическому резерву мощности, запуск тяжелых нагрузок при помощи динамического резерва | есть |
| Высокая отказоустойчивость благодаря встроенному газоразряднику и более 20 миллисекунд времени перехода на резервный источник питания | есть |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95% (при 25 °C, без конденсата) |
| Максимальная высота | ≤ 5000 м |
| Материал |
материал корпуса: металл кожух: нержавеющая сталь X6Cr17 боковые элементы: алюминий |
| Степень защиты | IP20 |
| Класс горючести (UL 94) | V0 (корпус/клеммные блоки) |
| Монтажные параметры |
боковые зазоры: 5 мм (слева/справа) верхний/нижний зазор: 50 мм тип монтажа: на DIN-рейку NS 35 (EN 60715) положение монтажа: горизонтальное рекомендации по установке: при мощности ≥ 50%: горизонтальный зазор: 5 мм расстояние до активных компонентов: 15 мм вертикальный зазор: 50 мм при мощности < 50%: горизонтальный зазор: 0 мм верхний зазор: 40 мм нижний зазор: 20 мм защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >1 560 000 ч при 40°C: >914 000 ч при 60°C: >413 000 ч |
| Габариты изделия | 36 х 130 х 125 мм |
| Вес нетто | 628 г |
| Вес брутто | 875 г |
| Комплектация | блок питания Phoenix QUINT4-PS-3AC-24DC-5 – 1 шт |
