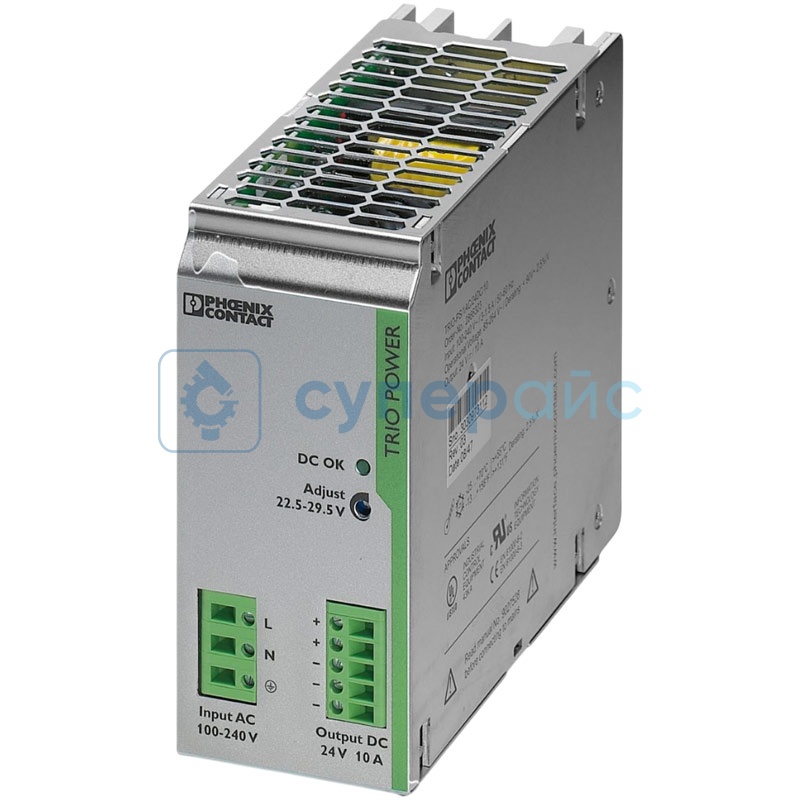

Силовой источник питания Phoenix TRIO-PS-1AC-24DC-10
Артикул (код товара): 40373
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
20 620 ₽
20 620 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40373
Модель (серия)
TRIO-PS-1AC-24DC-10
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix TRIO-PS-1AC-24DC-10
Артикул (код товара)
40373
Модель (серия)
TRIO-PS-1AC-24DC-10
Страна производства
-
Гарантия, мес.
12
Выход. напряжение, В
24
Выходной ток, А
10
Мощность, Вт
Степень защиты IP
IP20
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Вес (кг)
1,554
Сложность
2
Описание Phoenix TRIO-PS-1AC-24DC-10
Технические характеристики Phoenix TRIO-PS-1AC-24DC-10
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
| Рабочий диапазон входного напряжения (AC) | 85 - 264 В AC (изменение хар-к < 90 B AC: 2,5 %/B) |
| Снижение номинальных параметров | < 90 В AC (2,5 %/B) |
| Максимальная электрическая прочность | 300 В AC |
| Пусковой ток | < 15 А |
| Интеграл пускового тока (I²t) | < 0,7 А²·с |
| Частота сети | 45 - 65 Гц |
| Время поддержки сети | > 24 мс (120 / 230 В AC) |
| Потребляемый ток | 3 А (100 В AC) / 1,5 А (240 В AC) |
| Номинальная мощность | 272 ВА |
| Защитная схема | варистор + защита от перенапряжений при переходных процессах |
| Коэффициент мощности (cos φ) | 0,99 |
| Типичное время отклика | < 1 с |
| Входной предохранитель | 6,3 A (инертного типа, внутренний) |
| Допустимые резервные предохранители | B10, B16 |
| Рекомендуемые входные защитные автоматы | 10 - 16 А (AC: характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА |
| Выходные параметры | |
| КПД | 89 % (при 230 В AC и номинальной нагрузке) |
| Характеристика выхода | U/I (напряжение/ток) |
| Номинальное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 22,5 - 29,5 В DC (при > 24 В DC мощность ограничена) |
| Номинальный выходной ток | 10 А |
| Температурный дрейф | 55 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Максимальная емкостная нагрузка | не ограничена |
| Ограничение тока | ~ 25 А |
| Контроль отклонений |
< 1 % (при изменении нагрузки 10 - 90% в статике) < 2 % (при динамическом изменении нагрузки 10 - 90%) < 0,1 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 10 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 240 Вт |
| Пульсации при нагрузке | < 50 мВ (пик-пик) |
| Потери |
холостой ход: < 6,7 Вт номинальная нагрузка: < 30 Вт |
| Время нарастания | < 2 мс (10 - 90 % Uвых) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Входные соединения | |
| Тип подключения | винтовое соединение (М2,5) |
| Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 2,5 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
| AWG (мин./макс.) | 24 / 14 |
| Длина зачистки | 9 мм |
| Момент затяжки | 0,4 - 0,5 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 2,5 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
| AWG (мин./макс.) | 24 / 14 |
| Длина зачистки | 9 мм |
| Момент затяжки | 0,4 - 0,5 Нм |
| Сигнальная индикация и обработка | |
| Тип индикации | светодиодная индикация (LED) |
| Индикация работы | зелёный LED "DC OK" (горит при Uвых > 21,5 В) |
| Дополнительно | LED служит для визуального контроля исправности блока питания |
| Электрические характеристики | |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) |
| Испытательное напряжение изоляции (вход/PE) | 2 кВ AC (типовые испытания) / 2 кВ AC (регулярное испытания) |
| Особенности | |
| Использование третьего пассивного порта в качестве заземления | есть |
| Регулировка выходного напряжения для компенсации падений | есть |
| Категория перенапряжения | III |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95 % (при 25 °C, без конденсата) |
| Материал корпуса |
основной материал: металл (оцинкованная сталь) боковые компоненты: алюминий |
| Степень защиты | IP20 |
| Монтажные параметры |
боковые зазоры: 0 мм (слева/справа) вертикальные зазоры: 50 мм (сверху/снизу) тип монтажа: горизонтально на DIN-рейку NS35 (EN 60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) | > 981 000 часов |
| Габариты изделия | 60 х 130 х 152,5 мм |
| Вес нетто | 1,4 кг |
| Вес брутто | 1,554 кг |
| Комплектация | блок питания Phoenix TRIO-PS-1AC-24DC-10 – 1 шт |
