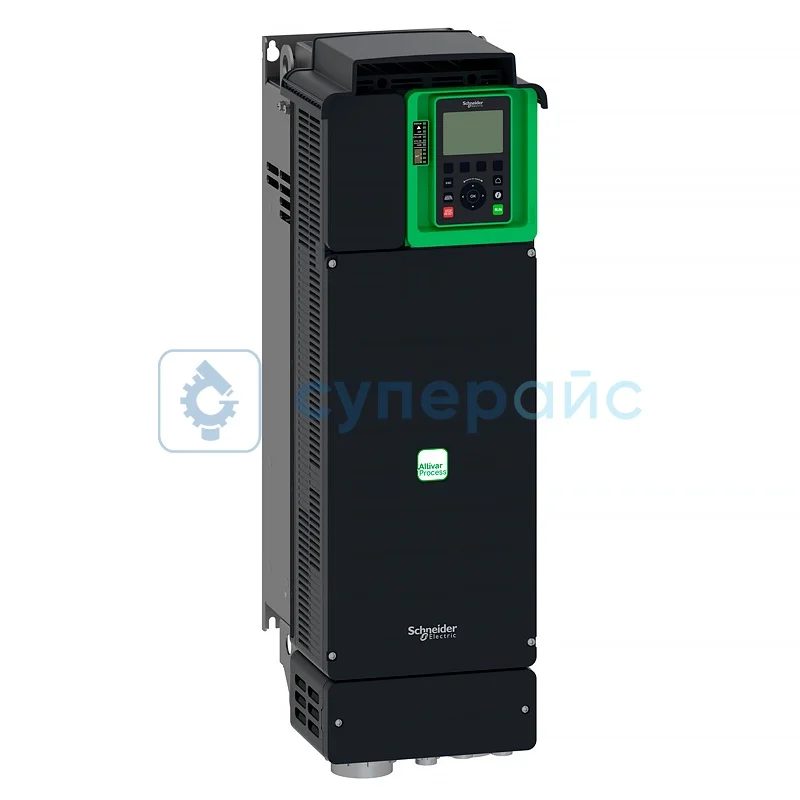

Преобразователь частотный Schneider Electric ATV630D30N4
Артикул (код товара): 30070
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
167 860 ₽
167 860 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
30070
Модель (серия)
ATV630D30N4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATV630D30N4
Общие данные
Артикул (код товара)
30070
Производитель (бренд)
Модель (серия)
ATV630D30N4
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATV630D30N4
Технические характеристики Schneider Electric ATV630D30N4
| Серия | ATV630 |
| Тип | преобразователь частоты |
| Исполнение | стандартное |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 8 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
30 кВт нормальная нагрузка; 22 кВт для тяжелых условий |
| Линейный ток |
53,3 A в 380 В (нормальная нагрузка); 45,9 A в 480 В (нормальная нагрузка); 40,5 A в 380 В (для тяжелых условий); 35,8 A в 480 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Полная мощность |
38,2 кВт в 480 В (нормальная нагрузка); 29,8 кВт в 480 В (для тяжелых условий) |
| Непрерывный выходной ток |
61,5 А в 4 кГц для нормальная нагрузка; 46,3 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
67,7 A в течение 60 с (нормальная нагрузка); 69,5 A в течение 60 с (для тяжелых условий) |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации |
2 - 12 кГц регулируемая; 4 - 12 кГц регулируемая |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи | Modbus serial |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Защита от | повышенной температуры, короткого замыкания, перенапряжения, перегрузки по току |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Электрическое соединение |
управление, винтовой зажим: 0,5 - 1,5 мм²; двигатель, винтовой зажим: 25 - 50 мм²; со стороны линии, винтовой зажим: 25 - 50 мм² |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 Кбит / с |
| Уровень шума | 63,5 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Общие характеристики | |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP21 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочая температура | -15 - 50 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 226 x 673 x 271 мм |
| Вес нетто | 28 кг |
| Вес брутто | 38 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV630D30N4 – 1 шт |
Обзорная таблица преобразователей частоты Schneider Electric ATV630
| Характеристики | D11N4 | D15N4 | D18N4 | D22N4 | D30N4 | D37N4 | D45N4 | D55N4 | D75N4 | D90N4 |
| Мощность двигателя (норм. нагрузка) | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт | 30 кВт | 37 кВт | 45 кВт | 55 кВт | 75 кВт | 90 кВт |
| Мощность двигателя (тяж. условия) | 7,5 кВт | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт | 30 кВт | 37 кВт | 45 кВт | 55 кВт | 75 кВт |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц | |||||||||
| Количество аналоговых входов | 3 | |||||||||
| Количество дискретных входов | 8 | |||||||||
| Количество аналоговых выходов | 2 | |||||||||
| Количество релейных выходов | 3 | |||||||||
| Тип охлаждения | принудительная конвекция | |||||||||
| Степень защиты | IP21 | |||||||||
| Протокол связи | Modbus serial | Modbus serial, Ethernet, Modbus TCP | ||||||||
| Вес нетто | 7,7 кг | 13,6 кг | 14,2 кг | 14,3 кг | 28 кг | 28 кг | 28,7 кг | 56,5 кг | 55 кг | 58,5 кг |
Часто задаваемые вопросы
Какая мощность у ATV630D30N4?
Преобразователь рассчитан на мощность 30 кВт при работе с асинхронными и синхронными двигателями. Номинальный ток 61 А для тяжёлого режима и 66 А для стандартного.
Для каких механизмов подходит этот частотник?
Насосы, вентиляторы, компрессоры, конвейеры, подъёмные механизмы. Оптимизирован для HVAC и водоснабжения благодаря встроенным алгоритмам управления насосными группами.
Какой класс защиты у преобразователя?
Корпус IP20 для установки в электрощит. Рабочая температура 0…50 °C без понижения мощности, до 60 °C с дерейтингом. Встроенный радиатор с принудительным обдувом.
Есть ли встроенный PID-регулятор?
Да, встроенный PID-регулятор с функцией сна и автоматического перезапуска. Поддерживает управление по датчику давления, расхода, температуры или уровня без внешнего контроллера.
Какие интерфейсы связи доступны?
Встроенные Modbus RTU/TCP, CANopen. Опционально: Profibus DP, Profinet, EtherNet/IP, BACnet. Поддерживается интеграция в SCADA-системы и системы диспетчеризации.
Чем серия ATV630 отличается от ATV320?
ATV630 - премиальная серия для HVAC и водоснабжения с расширенной энергетикой, фильтрами ЭМС и графическим дисплеем. ATV320 - компактный универсальный частотник для станков и конвейеров.
Документация и ПО Schneider Electric ATV630D30N4
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации преобразователей частот Schneider Electric серии ATV630, ATV650
Язык:
Русский
Размер и тип:
2.32 МБ,
PDF
