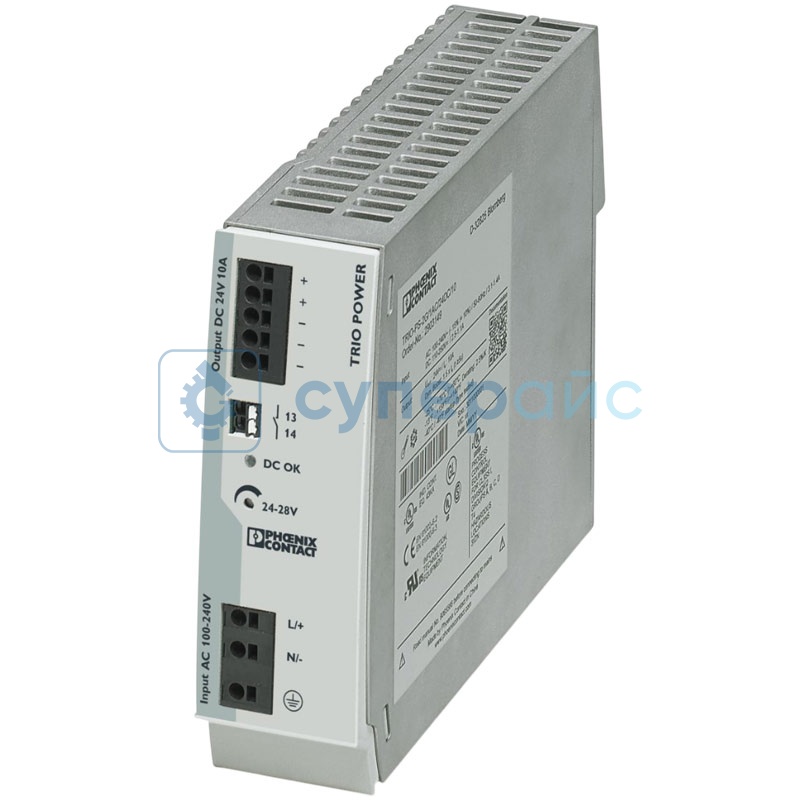

Стабилизированный блок питания Phoenix TRIO-PS-2G-1AC-24DC-10
Артикул (код товара): 40376
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
17 040 ₽
17 040 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
40376
Модель (серия)
TRIO-PS-2G-1AC-24DC-10
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix TRIO-PS-2G-1AC-24DC-10
Артикул (код товара)
40376
Модель (серия)
TRIO-PS-2G-1AC-24DC-10
Страна производства
-
Гарантия, мес.
12
Выход. напряжение, В
24
Выходной ток, А
10
Мощность, Вт
Степень защиты IP
IP20
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Вес (кг)
1,105
Сложность
2
Описание Phoenix TRIO-PS-2G-1AC-24DC-10
Технические характеристики Phoenix TRIO-PS-2G-1AC-24DC-10
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
| Рабочий диапазон входного напряжения (AC) | 100 - 240 В AC |
| Напряжение включения | > 75 В AC |
| Напряжение отключения | < 70 В AC |
| Максимальная электрическая прочность | 300 В AC |
| Пусковой ток | < 25 А |
| Интеграл пускового тока (I²t) | < 0,5 А²·с |
| Ограничение пускового тока | 25 А (через 1 мс) |
| Частота сети | 50 - 60 Гц |
| Время поддержки сети | > 15 / 20 мс (120 / 230 В AC) |
| Потребляемый ток | 3,1 А (100 В AC) / 2,4 А (120 В AC) / 1,3 А (230 В AC) / 1,4 А (240 В AC) |
| Номинальная мощность | 285 ВА |
| Защитная схема | варистор + защита от перенапряжений при переходных процессах |
| Коэффициент мощности (cos φ) | 0,93 |
| Типичное время отклика | < 1 с |
| Входной предохранитель | 6,3 A (инертного типа, внутренний) |
| Рекомендуемые входные защитные автоматы | 6 - 16 А (AC: характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА |
| Коэффициент POWER | > 0,9 (120 В AC) / > 0,9 (230 В AC) |
| Номинальный диапазон входного напряжения (DC) | 110 - 250 В DC |
| Рабочий диапазон входного напряжения (DC) | 110 - 250 В DC (-10 - +10%) |
| Напряжение включения | ≥ 95 В DC |
| Напряжение отключения | < 70 В DC |
| Время автономной работы | > 15 мс (230 В AC) |
| Потребляемый ток | 2,5 A (110 В DC) / 1,1 A (250 В DC) |
| Выходные параметры | |
| КПД | > 91 % (при 230 В AC и номинальной нагрузке) |
| Характеристика выхода | U/I (напряжение/ток) |
| Номинальное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 24 - 28 В DC (мощность ограничена) |
| Номинальный выходной ток | 10 А |
| Динамический буст (IDyn.Boost) | 15 А (на 5 с) |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Максимальная емкостная нагрузка | не ограничена |
| Контроль отклонений |
< 1 % (при изменении нагрузки 10 - 90% в статике) < 3 % (при динамическом изменении нагрузки 10 - 90%) < 0,1 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 10 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 240 Вт / 360 Вт |
| Пульсации при нагрузке | < 50 мВ (пик-пик) |
| Потери |
холостой ход: < 5,1 Вт номинальная нагрузка: < 25 Вт |
| Время нарастания | < 12 мс (10 - 90 % Uвых) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Максимальное напряжение переключения | 30 В AC / DC |
| Ток длительной нагрузки | 100 мА |
| Входные соединения | |
| Тип подключения | Push-in (втычное соединение) |
| Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 4 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
| AWG (мин./макс.) | 24 / 12 |
| Длина зачистки | 10 мм |
| Выходные соединения | |
| Тип подключения | Push-in (втычное соединение) |
| Сечение провода |
жёсткий (мин./макс.): 0,2 мм² / 4 мм² гибкий (мин./макс.): 0,2 мм² / 2,5 мм² |
| AWG (мин./макс.) | 24 / 12 |
| Длина зачистки | 8 мм |
| Сигнальные подключения | |
| Тип подключения | Push-in (втычное соединение) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 1,5 мм² гибкий провод: 1,5 мм² |
| AWG | 24 / 16 |
| Длина зачистки | 8 мм |
| Сигнальная индикация и обработка | |
| Тип индикации |
светодиодная индикация (LED) "сухой" сигнальный контакт |
| Электрические характеристики | |
| Количество фаз | 1 |
| Испытательное напряжение изоляции (вход/выход) | 3 кВ AC (типовые испытания) / 1,5 кВ AC (регулярные испытания) |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Рабочая высота | ≤ 5000 м (> 2000 м, изменение хар-к: 10 % / 1000 м) |
| Влажность | ≤ 95 % (при 25 °C, без конденсата) |
| Материал корпуса |
основной материал: металл (алюминий (AlMg3)) крышка: поликарбонат |
| Степень защиты | IP20 |
| Монтажные параметры |
боковые зазоры: 0 мм (слева/справа) вертикальные зазоры: 50 мм (сверху/снизу) тип монтажа: горизонтально на DIN-рейку NS35 (EN 60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >1 800 000 ч при 40°C: >1 000 000 ч при 60°C: >480 000 ч |
| Габариты изделия | 42 х 130 х 160 мм |
| Вес нетто | 919 г |
| Вес брутто | 1,105 кг |
| Комплектация | блок питания Phoenix TRIO-PS-2G-1AC-24DC-10 – 1 шт |
