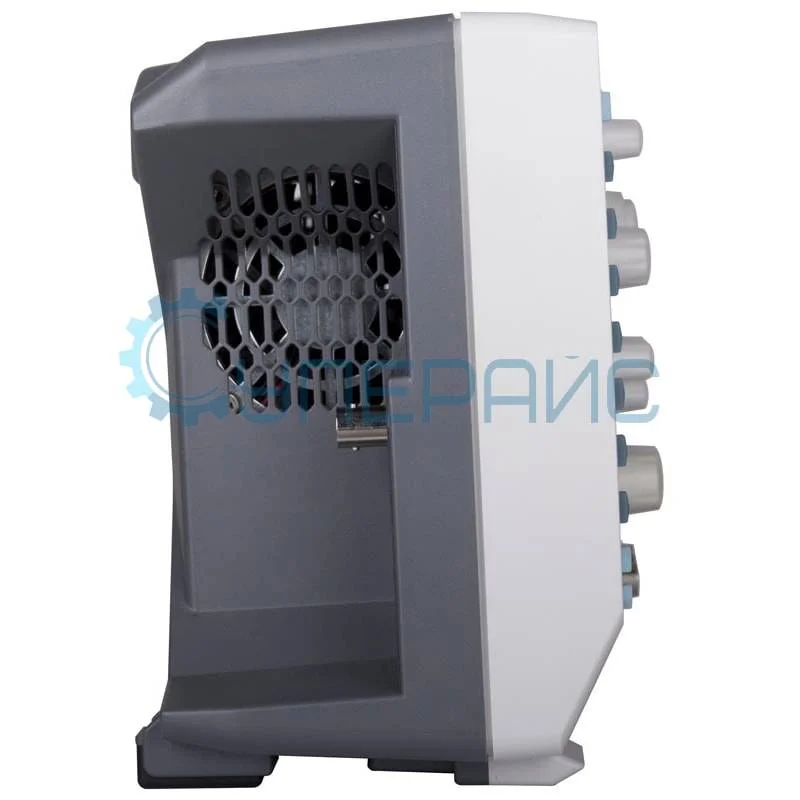

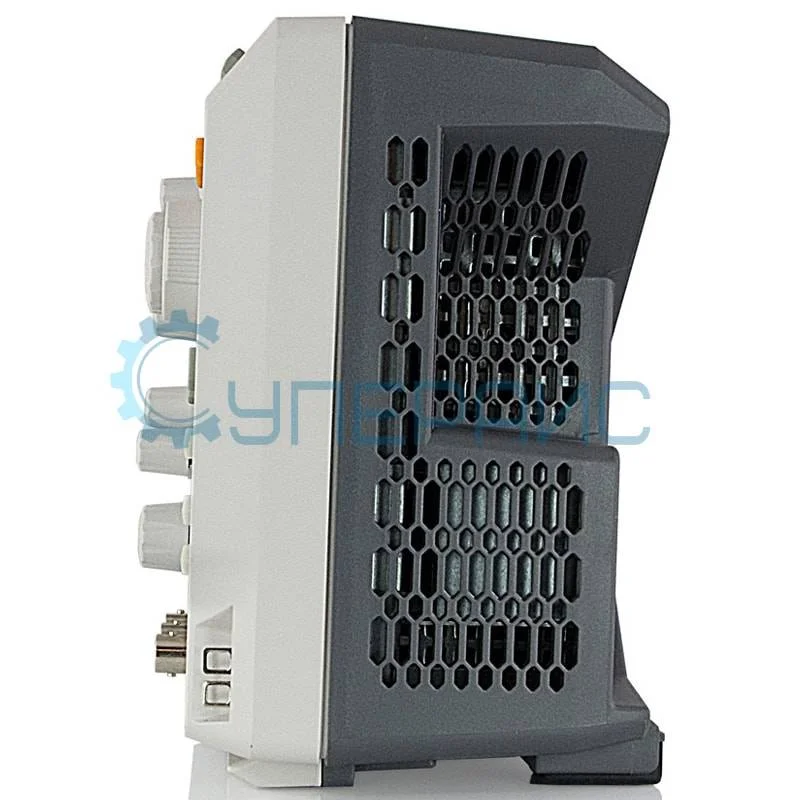

Цифровой осциллограф RIGOL DS2072A (2 канала х 70 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
77 270 ₽
77 270 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
1065
Модель (серия)
DS2072A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS2072A
Общие данные
Артикул (код товара)
1065
Производитель (бренд)
Модель (серия)
DS2072A
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
переходное перенапряжение 1000 Вп-п
переходное перенапряжение 1000 Вп-п
Входные параметры
Развязка входа
AC, DC, земля
Входное сопротивление
1 МОм
Входная ёмкость
16 пФ
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
переходное перенапряжение 1000 Вп-п
переходное перенапряжение 1000 Вп-п
Коэффициенты пробников
0,01х-1000х с шагом 1-2-5
Вертикальная система

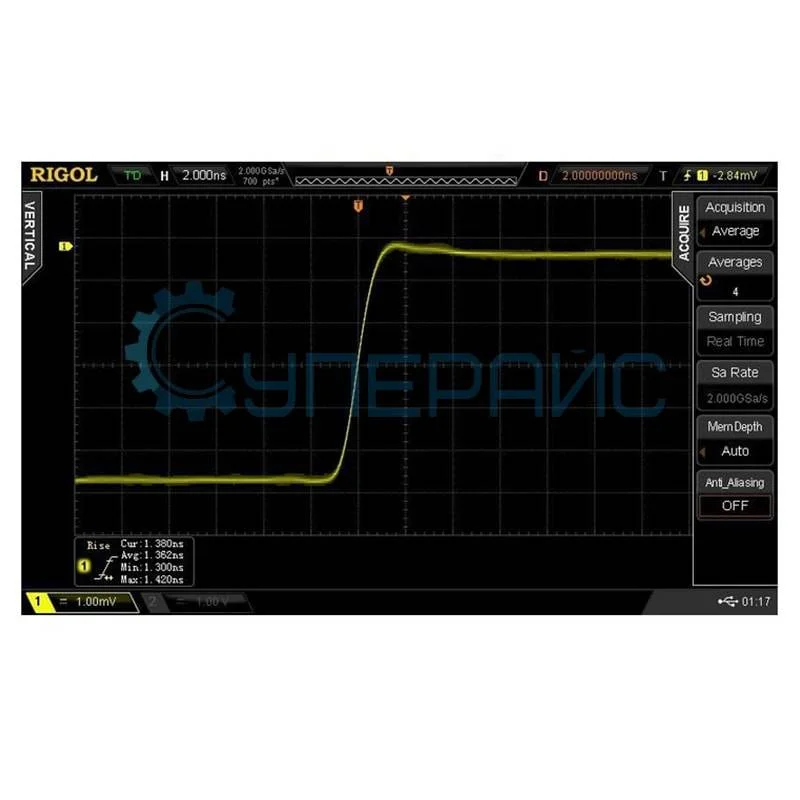

Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Ограничение полосы
20 МГц, полный диапазон
Низкочастотный отклик
≤5 Гц ( на входе BNC)
Точность усиления постоянного тока
±2%
Точность вертикального смещения
±0,1 дел ±2 мВ ±1%смещения
Система синхронизации

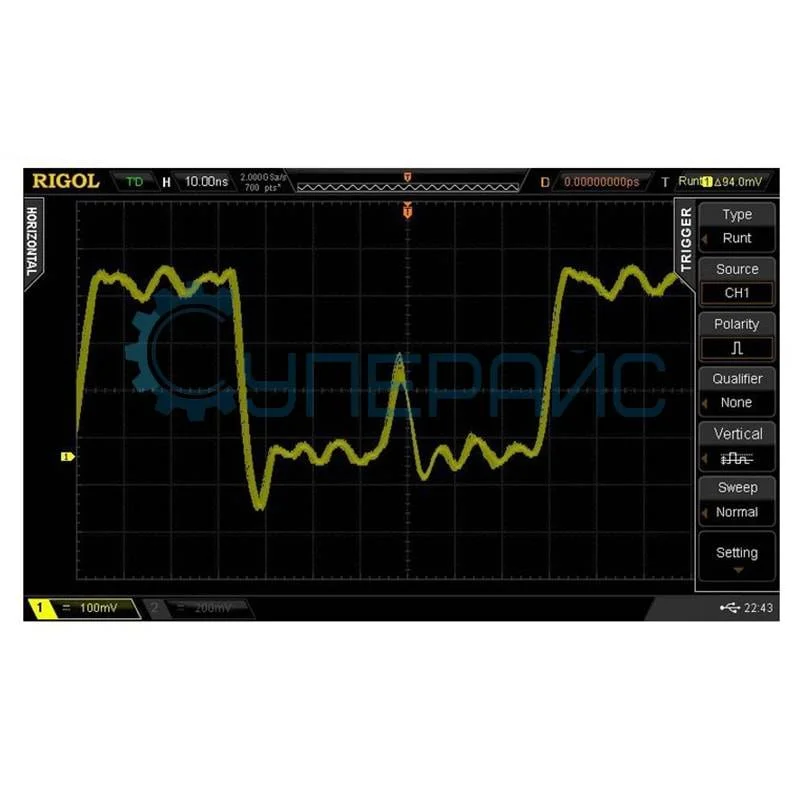

Базовые типы триггера
по фронту, запуск по положительному или отрицательному фронту сигнала, по обоим фронтам, по ранту,
Расширенные типы триггера
по длительности импульса, по окну, по N фронту, по видеосигналу, по шаблону, по задержке, по истечении времени (TimeOut), по длительности события, установка/удержание (Setup/Hold)
Протокольный триггер
RS-232/UART, I2C,SPI, USB, CAN запуски
Чувствительность триггера по фронту
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Диапазон удержания триггера
100 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
5 нс/дел - 1000 с/дел, с шагом 1-2-5
Точность временной базы
±25 ppm
Режимы развёртки
Y-T, X-Y, самописец, задержка
Интерполяция
Sin(x)/x
Система измерения

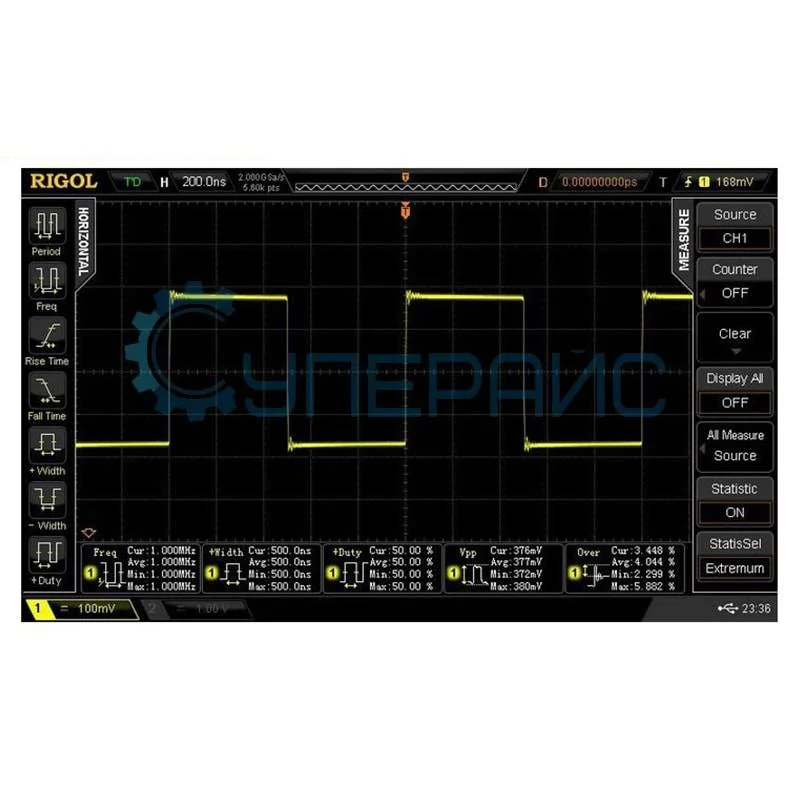

Автоматические измерения
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓, Phase A→B↑ , Phase A→B↓
Курсорные измерения
ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
Математические операции
сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Самописец
Анализатор протоколов
Декодирование сигналов шин
Parallel
SPI (опция)
I²C (опция)
UART (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
пассивные щупы – 2 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
Габариты и вес
Габариты прибора
323,1 мм × 160,8 мм × 122,4 мм
Вес нетто, кг
3,9
Описание RIGOL DS2072A
ВНИМАНИЕ! Производство осциллографа RIGOL DS2072A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
Обзорная таблица
| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) 16 (цифр.EXT) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
Документация и ПО RIGOL DS2072A
Название
Язык
Версия
Размер и тип
Руководство пользователя цифрового осциллографа RIGOL DS2072A
Язык:
Русский
Размер и тип:
6 МБ,
PDF
IVI драйвер для цифрового осциллографа RIGOL DS2072A
Язык:
Размер и тип:
569 КБ,
RAR
RAR
Отзывы RIGOL DS2072A
Василий
07.03.2017 12:53:54
Приобрел данный прибор - ни капли не жалею. Качество очень порадовало + посидев вечерок активировал все триальные опции в официальные + активировал память 56М/28М + активировал пропускную способность до 300МГц. (за плюсы спасибо немцам). Прибор прислали очень быстро. Интереса ради узнавал цены по России - цены без доставки были значительно выше чем на этом сайте. В целом только положительные впечатления от покупки. Всем советую!
art-13
12.03.2018 09:08:43
Добрый день, в первую очередь огромная благодарность.Заказал все дошло в хорошем состоянии советую брать тут. Доставили быстро. Имею опыт работы с приборами Rigol ds2072a и Tektronix mdo3024. Rigol за свою цену очень удивил и понял, что райгол мало чем уступает тэку, с учетом 4 кратной разнице в цене. В сторону тэка перевес был только по двум причинам. 1-скорость математики (она мало кому нужна быстрая), 2 - активные пробники (цена которых выше приборов). Обе причины весьма спицифичные. Моя оценка райголу высшая (цена+качество+реализация).Райгол вобрал лучьшее от тэка.
DimKra
13.06.2019 11:10:38
Недавно обзавёлся я данным девайсом. Доставили быстро, качество и документы оказались в полном порядке. Аппарат конечно крутой, как по деньгам, так и функционалу. Вполне устраивает для наладки цифровых и аналоговых устройств, по быстродействию почти не вижу разницы с аналогом. Кстати, он программно апгрейтится за даром до старшей модели в 300мГц со всеми фишками. Отличный аппарат всё-таки.
SUPEREYES.RU
26.06.2019 12:15:05
DimKra
Недавно обзавёлся я данным девайсом. Доставили быстро, качество и документы оказались в полном порядке. Аппарат конечно крутой, как по деньгам, так и функционалу. Вполне устраивает для наладки цифровых и аналоговых устройств, по быстродействию почти не вижу разницы с аналогом. Кстати, он программно апгрейтится за даром до старшей модели в 300мГц со всеми фишками. Отличный аппарат всё-таки.
Недавно обзавёлся я данным девайсом. Доставили быстро, качество и документы оказались в полном порядке. Аппарат конечно крутой, как по деньгам, так и функционалу. Вполне устраивает для наладки цифровых и аналоговых устройств, по быстродействию почти не вижу разницы с аналогом. Кстати, он программно апгрейтится за даром до старшей модели в 300мГц со всеми фишками. Отличный аппарат всё-таки.
Здравствуйте!
Наша команда благодарит Вас за теплые слова. Мы очень рады, что у Вас остались положительные эмоции от заказа!
Будем рады видеть Вас в числе наших постоянных покупателей.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7028
Модель (серия):
SDS1052
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4777
Модель (серия):
DSO4104B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16757
Модель (серия):
DSO2D10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
30890
Модель (серия):
ATV950U40N4
Производитель:
Schneider Electric
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
45060
Модель (серия):
BS100A+DG-1A(6)
Производитель:
Rewinpump
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38544
Модель (серия):
-
Производитель:
Changchai
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38756
Модель (серия):
-
Производитель:
Changchai
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41136
Модель (серия):
CXT2518-64
Производитель:
Xinyang
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон измерения сопротивления:
0,00001 Ом - 200 кОм
Точность, %:
0.05
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39956
Модель (серия):
HX28K-15
Производитель:
Hongxiang
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
900
Наличие подогрева:
С подогревом
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
100
Рабочая длина, мм:
400
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32511
Модель (серия):
КУ1411-2.Т.Т.О.24.1К
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
30886
Модель (серия):
ATV950U30N4
Производитель:
Schneider Electric
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39130
Модель (серия):
LK2674C
Производитель:
LANKE
Страна производства:
Китай
Гарантия, мес.:
12
Мин. тестируемое напряжение:
0 В
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
30894
Модель (серия):
ATV950U55N4
Производитель:
Schneider Electric
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
10019
Модель (серия):
IPC-9900ADHS Plus
Производитель:
WANGLU
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
1920x1200
Тестирование PoE:
Да
Емкость встр. батареи, мА•ч:
7500
Диагональ встр. дисплея (размер), дюйм:
7
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39461
Модель (серия):
YMPZ-1M
Производитель:
Dechuan
Страна производства:
Китай
Гарантия, мес.:
12
Система охлаждения:
Есть
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32501
Модель (серия):
КУ1411-2.Р.Р.О.230.5К
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38770
Модель (серия):
-
Производитель:
Changchai
Страна производства:
Китай
Гарантия, мес.:
12
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37040
Модель (серия):
ПД150И-ДВ400П-899-1,5-1-Р-R
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
31340
Модель (серия):
OA18-RR0100P4.U1.K.F
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41865
Модель (серия):
CS2678
Производитель:
Changsheng
Страна производства:
Китай
Гарантия, мес.:
12
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

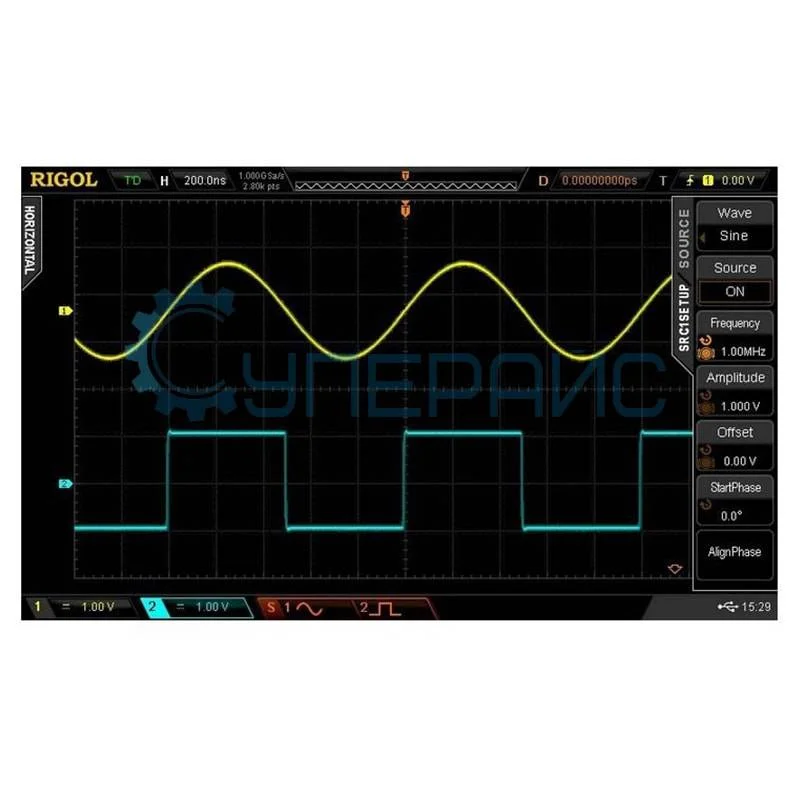

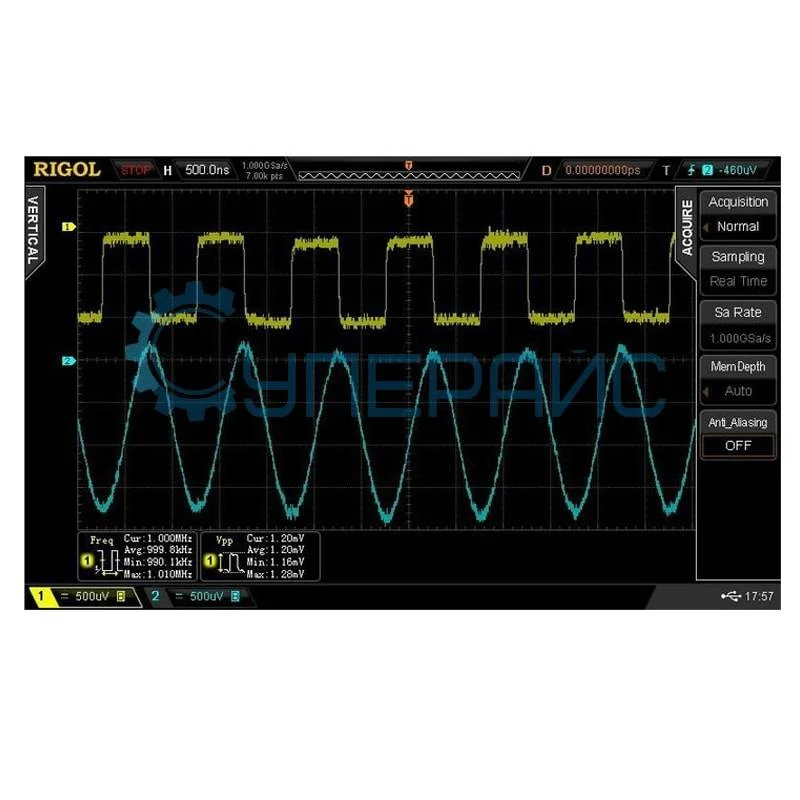

Артикул (код товара):
1065
Модель (серия):
DS2072A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Благодарственные письма
