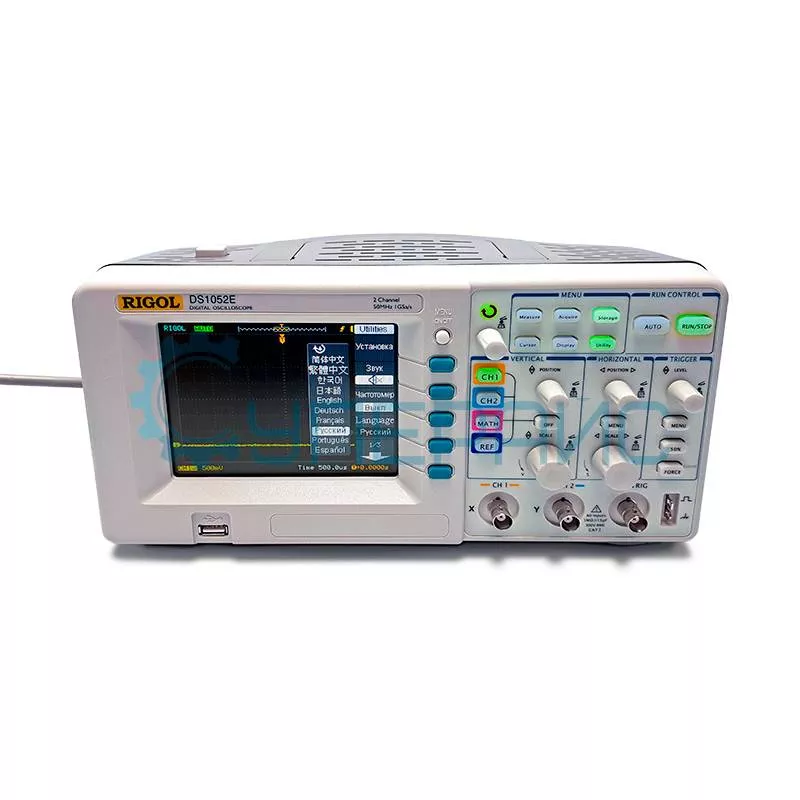

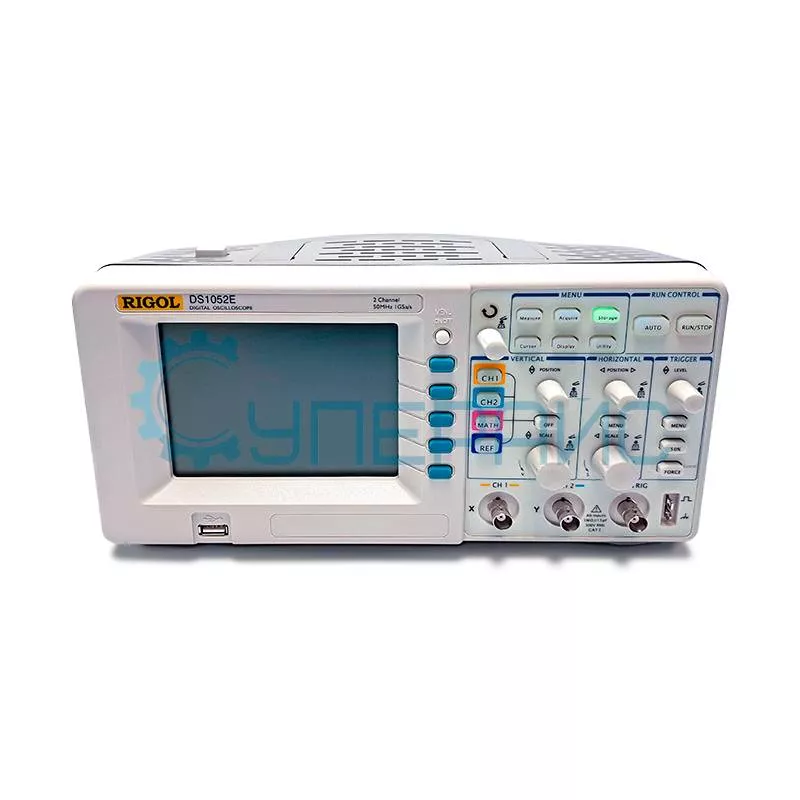

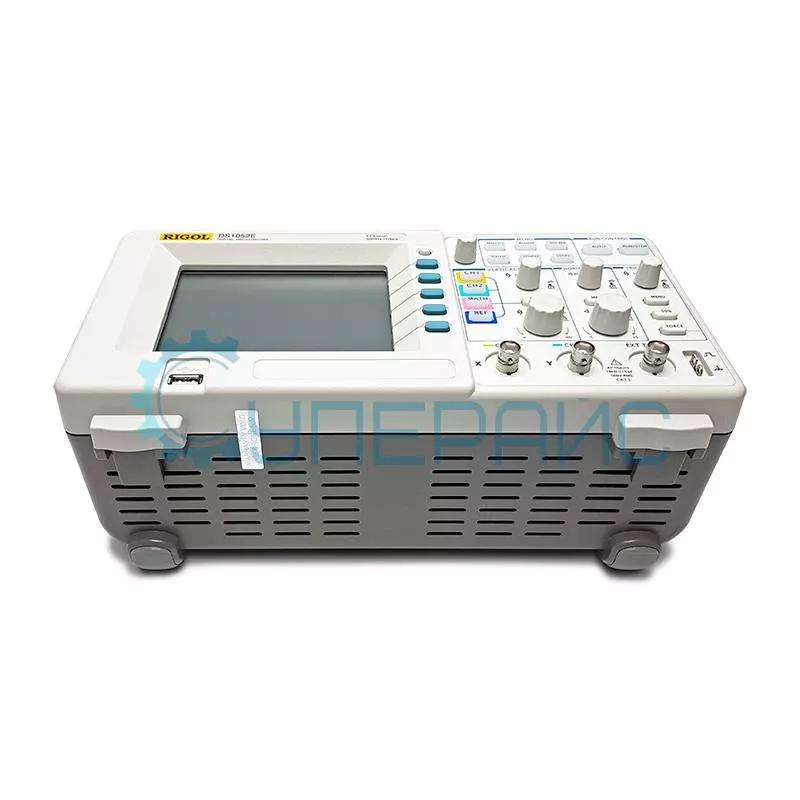

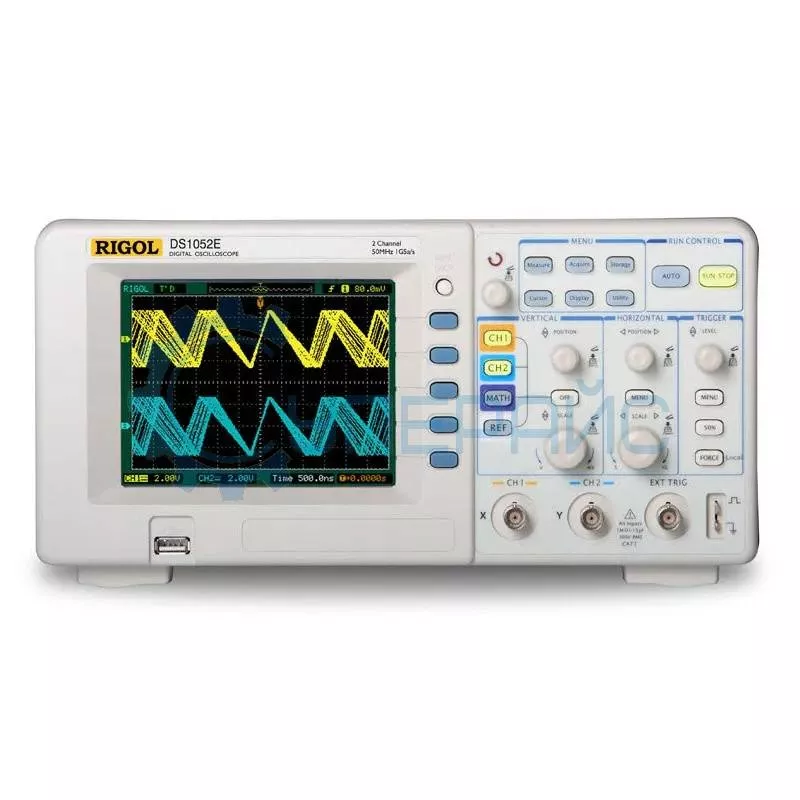

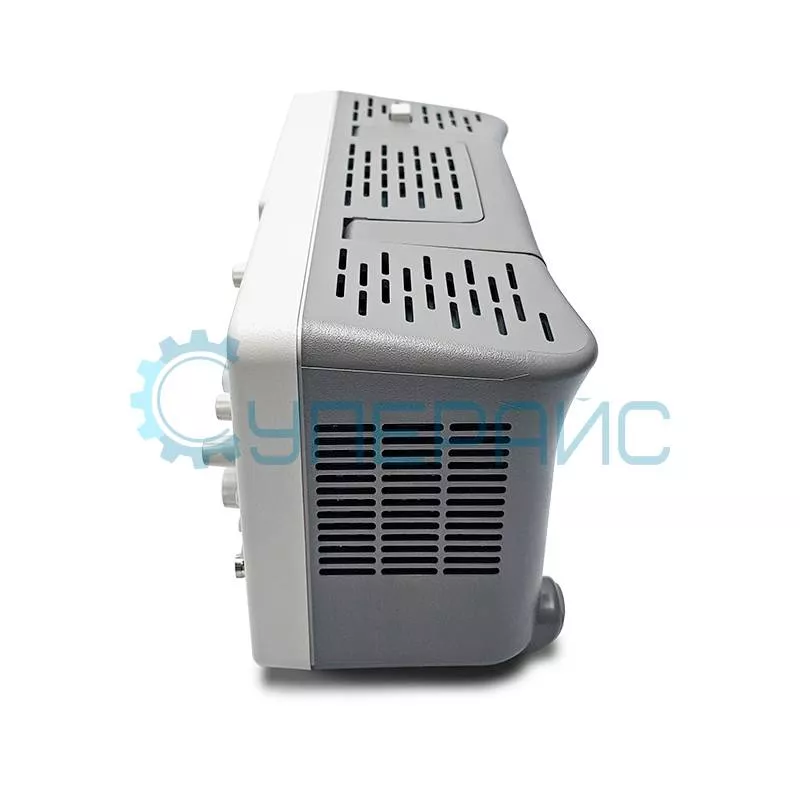

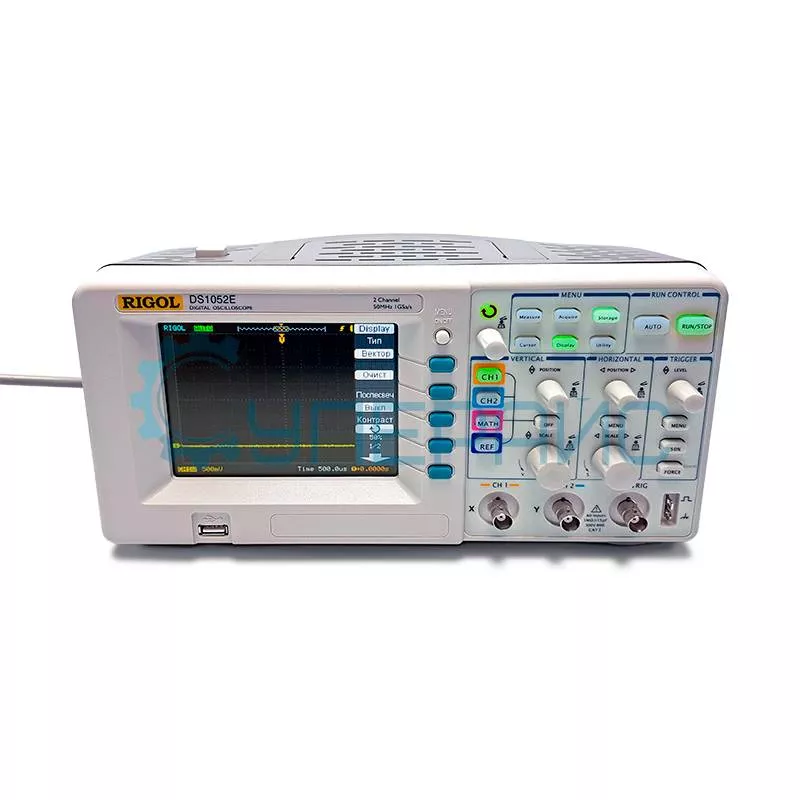

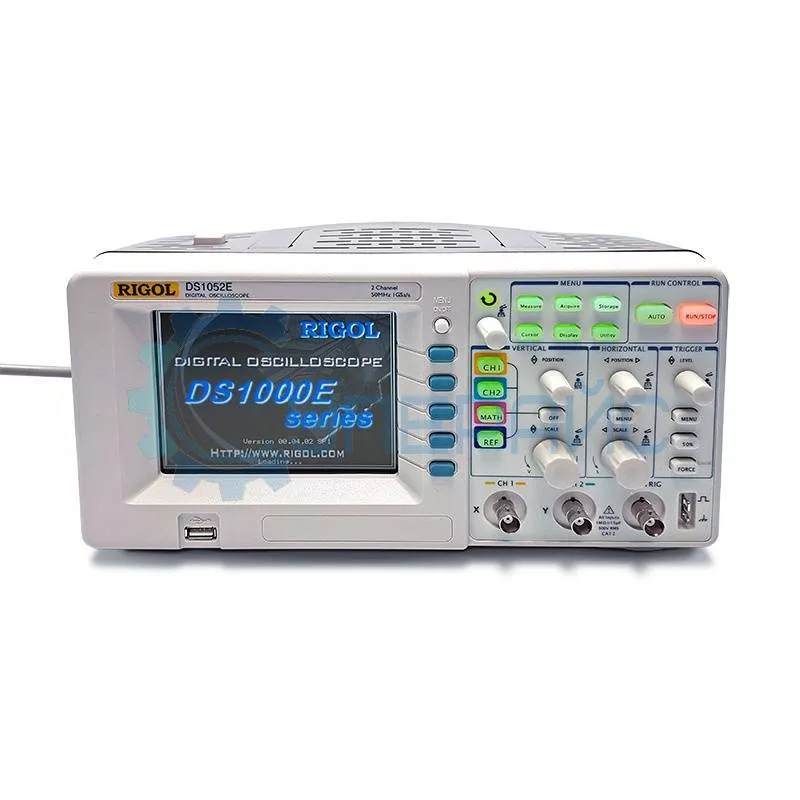

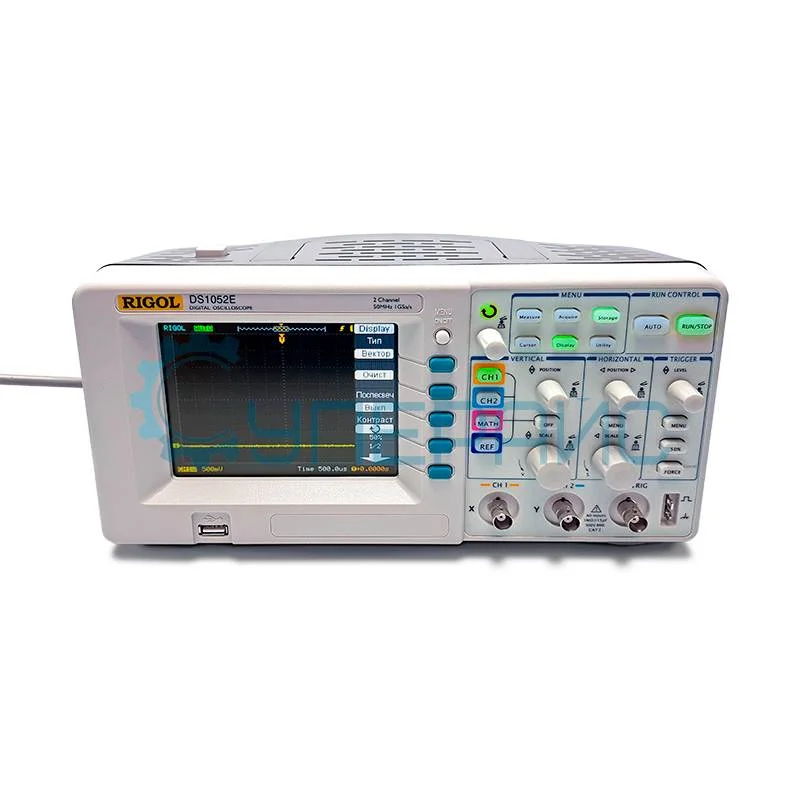

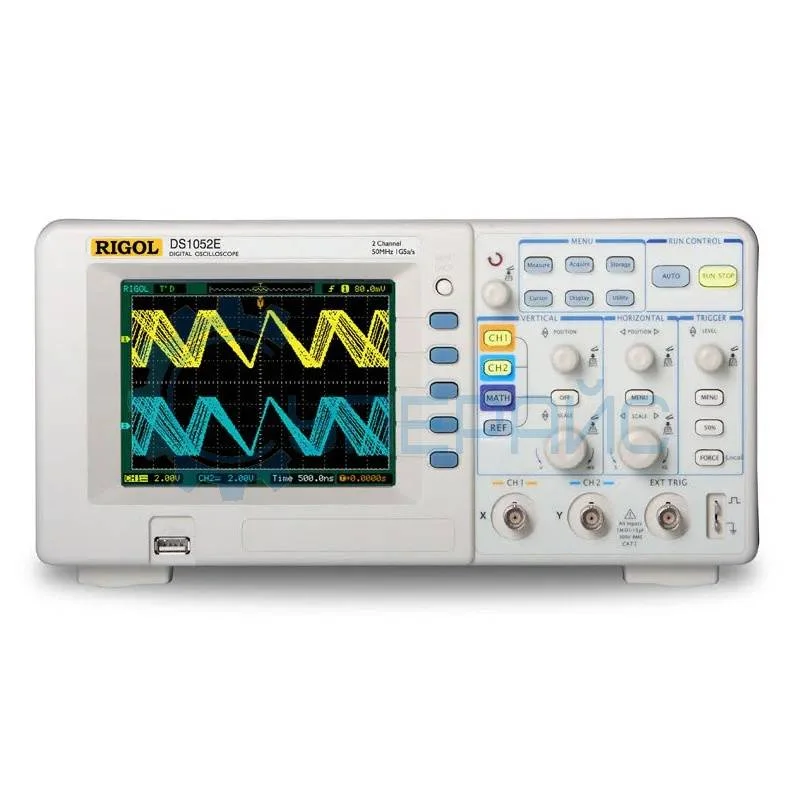

Цифровой осциллограф RIGOL DS1052E (2 канала х 50 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
57 579 ₽
57 579 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
392
Модель (серия)
DS1052E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1052E
Общие данные
Артикул (код товара)
392
Производитель (бренд)
Модель (серия)
DS1052E
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, земля
Входное сопротивление
1 МОм
Входная ёмкость
15 пФ
Максимальное входное напряжение
300В DC, AC пик, (1МОм входной импеданс 10Х)
5В (Вскз, 50 Вт входной импеданс, BNC)
5В (Вскз, 50 Вт входной импеданс, BNC)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2мВ/дел - 10В/дел
Система синхронизации
Базовые типы триггера
по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам)
Расширенные типы триггера
по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса
Протокольный триггер
по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
Горизонтальная система
Горизонтальная развёртка
5 нс /дел - 50 с/дел
Точность временной базы
±0,01%
Режимы развёртки
автоматический, нормальный, однократный
Интерполяция
Sin(x)/x
Система измерения
Автоматические измерения
B пп, В амп, В макс, В мин, В верх, В нижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка
Курсорные измерения
ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
Математические операции
сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Частотомер
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
P/F Out
RS-232
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание RIGOL DS1052E
ВНИМАНИЕ! Производство цифрового осциллографа RIGOL DS1052E (2 канала х 50 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO4254C (4 канала, 250 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1052E
| Характеристики осциллографа | |
| Количество каналов |
2 канала + внешний запуск |
| Частота дискретизации |
в режиме реального времени 1 ГВыб/с эквивалентная частота 10 Гвыб/с |
| Пропускная способность | 50 МГц |
| Глубина памяти |
1 Mб |
| Входящий сигнал | |
| Режим входа А1 и А2 | DC, AC, земля |
|
Входной импеданс |
1 МОм 15 пФ |
| Точность | ± 2% |
| Максимальное входное напряжение |
300В DC, AC пик, (1МОм входной импеданс 10Х) 5В (Вскз, 50 Вт входной импеданс, BNC) |
| Горизонтальная система | |
| Скорость захвата | до 1000 осциллограмм/с |
| Режим XY | |
| Интерполяция | Sin(x)/x |
| Коэффициент развертки | 5 нс /дел - 50 с/дел |
| Вертикальная система | |
| Разрешение по вертикали |
8 бит |
| Чувствительность |
2мВ/дел - 10В/дел |
| Время нарастания сигнала | 7 нс |
| Система синхронизации | |
|
Режимы запуска |
по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам) по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Режим развертки |
автоматический, нормальный, однократный |
| Погрешность измерения временных интервалов | ±0,01% |
| Система измерения | |
| Курсорные измерения |
ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
| Автоматические измерения |
B пп, В амп, В макс, В мин, В верх, В нижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка |
| Встроенная функция анализатора спектра на основе БПФ | |
| Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Режим усреднение | (до 256 регистраций) |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек, BMP и CSV, осциллограммы и настройки |
| Пиковый детектор | |
| Самописец | 500мс/дел- 50с/дел |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | |
| Встроенные цифровые фильтры | НЧ, ВЧ, полосовой, режекторный |
| Встроенный частотомер, Автокалибровка, Режим "годен/негоден" | |
| Общие характеристики | |
| Дисплей | диагональ 14.5 см, цветной (TFT), 320 × 234 пикселей, 64 К |

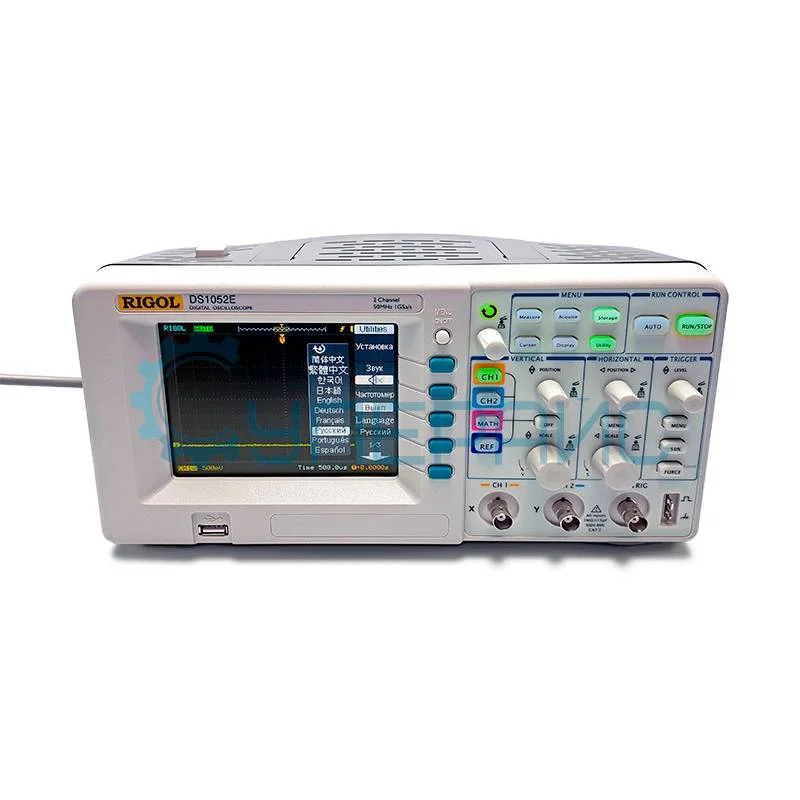

| Многоязыковой пользовательский интерфейс | |

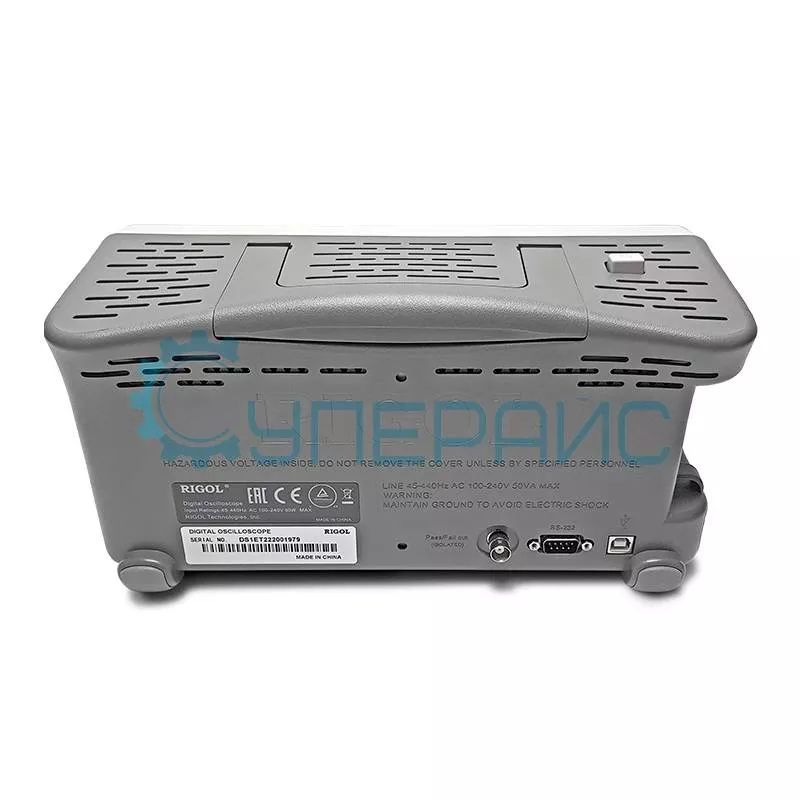

| Интерфейс |
USB Device, USB Host, RS-232, P/F Out (изолированный) |
|

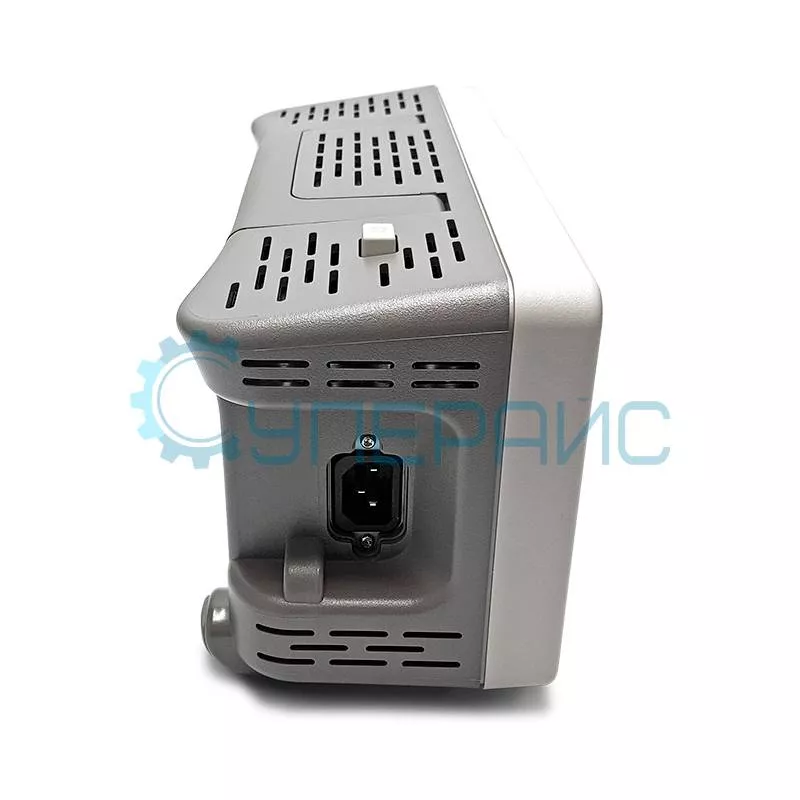

Напряжение - питание |
100 - 240 В, 40 - 440 Гц. САТ II |
| Потребляемая мощность | 50 Вт Макс. |
| Габариты | 303 мм х 154 мм х 133 мм |
| Вес нетто | 2400 г |

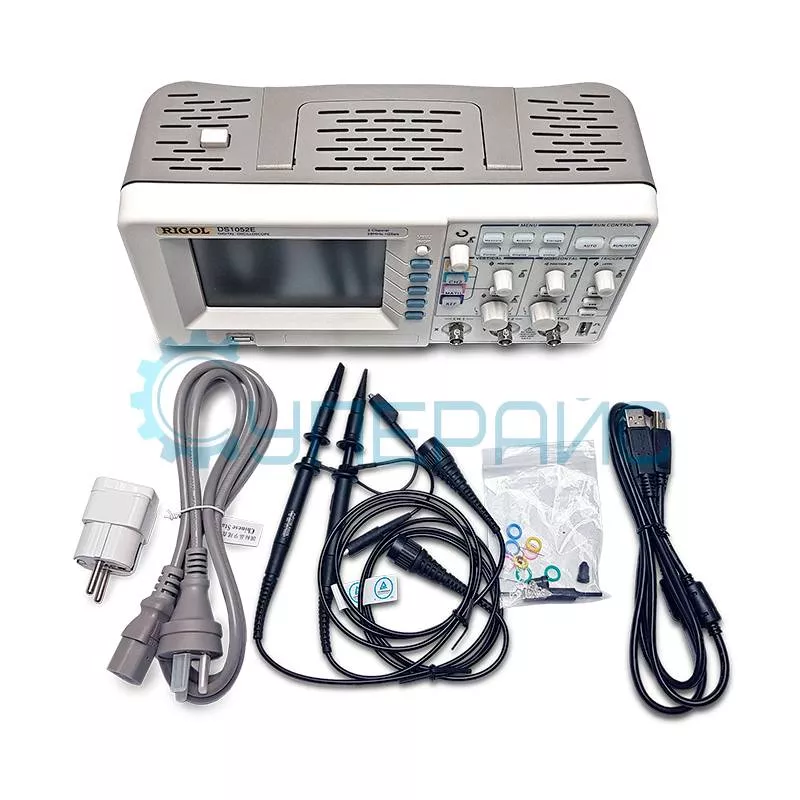

| Комплектация | цифровой осциллограф Rigol DS1052E – 1 шт |
|
осциллографический зонд (1:1, 10:1) – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт |
|
Осциллографы серии DS1000 имеют небольшой вес и компактные размеры. Они прекрасно подходят для работы в полевых условиях и легко размещаются на рабочем столе. Прибор предназначен для тестирования продукции, выявления неполадок в электронных схемах, наладки электронных линий, проведения обучения и технических тренингов. Осциллограф RIGOL DS1052E имеет USB-порт для соединения с компьютером, принтером или USB-накопителем. Осциллограммы можно сохранить в одном из трех форматов: BMP, CSV или в собственном формате. Для быстрого и легкого получения осциллограммы можно включить автоматическую настройку (кнопка AUTO).
Цифровой осциллограф RIGOL DS1052E (2 канала х 50 МГц) имеется на складе, отправка в течение суток. Срок доставки по России от 3 до 7 дней. Отправляем EMS. Доставка по России бесплатно. Оплата при получении.
Обзорная таблица| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) 16 (цифр.EXT) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
