Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)

Код товара: 356

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 1565
            [SRC] => /upload/iblock/f8f/f8f5d0cc13079134bb6ca30da6c49f41.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 14512
            [SRC] => /upload/iblock/e2c/e2cb857fe647c419c511ea34a6edce52.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 14513
            [SRC] => /upload/iblock/a93/a930163179e17dd5bd4aa88beb65a435.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 14501
            [SRC] => /upload/iblock/208/208bb72400ec5ad35c8fde9ad2b16c78.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 14502
            [SRC] => /upload/iblock/df6/df6c561f953d4f794a500b4167ff28a4.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 14514
            [SRC] => /upload/iblock/964/964458a23d5a9d61bc7be711269d6f82.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
25 290 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1102E

Характеристики осциллографа
Количество каналов 2 канала + внешний запуск
Частота дискретизации в режиме реального времени 1 ГВыб/с
эквивалентная частота 25 Гвыб/с
Пропускная способность 100 МГц
Глубина памяти 1 Mб
Входящий сигнал
Режим входа А1 и А2 DC, AC, земля
Входной импеданс
1 МОм 15 пФ
Точность ± 2%
Максимальное входное напряжение 400 В (постоянного+пиковое переменного тока, входной импеданс 1 МОм)
40 В (постоянного+пиковое переменного тока)
Горизонтальная система
Скорость захвата до 1000 осциллограмм/с
Режим XY
Интерполяция Sin(x)/x
Коэффициент развертки 2 нс/дел - 50 с/дел
Вертикальная система
Разрешение по вертикали 8 бит
Чувствительность 2мВ/дел - 10В/дел
Время нарастания сигнала 3,5 нс
Система синхронизации
Режимы запуска
по фронту (запуск по положительному или отрицательному фронту
сигнала, по обоим фронтам)
по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки;
по длительности импульса; по наклону фронта;
поочередный запуск для наблюдения 2-х несинхронных сигналов
Режим развертки автоматический, нормальный, однократный
Погрешность измерения временных интервалов ±0,01%
Система измерения
Курсорные измерения ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T);
слежения; автоизмерения
Математические функции сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Автоматические измерения B пп, В амп, В макс, В мин, В верх, В нижн, В avg , Brms , отриц. выброс,
положит. выброс, частота, период, время нарастания, время спада,
позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка
Встроенная функция анализатора спектра на основе БПФ
Вид окна Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное
Режим усреднение до 256 регистраций
Хранение произведенных измерений 10 осциллограмм и предварительных настроек, BMP и CSV, осциллограммы и настройки
Пиковый детектор
Самописец 500мс/дел- 50с/дел
Настраиваемая чувствительность запуска для эффективной фильтрации шума
Встроенные цифровые фильтры НЧ, ВЧ, полосовой, режекторный
Встроенный частотомер, Автокалибровка, Режим "годен/негоден"
Общие характеристики
Дисплей диагональ 14.5 см, цветной (TFT), 320 × 234 пикселей, 64 К
Многоязыковой пользовательский интерфейс
Интерфейс USB Device, USB Host, RS-232, P/F Out (изолированный)
Напряжение - питание
100 - 240 В, 40 - 440 Гц. САТ II
Потребляемая мощность 50 Вт Макс.
Габариты 303 мм х 154 мм х 133 мм
Вес нетто 2400 г
Комплектация цифровой осциллограф Rigol DS1102E– 1 шт
осциллографический зонд (1:1, 10:1) – 2 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт

Цифровой осциллограф RIGOL DS1102E для диагностики электроники и измерения сигналов

Компактный переносной осциллограф RIGOL DS1102E с генератором сигналов произвольной формы служит для диагностики электронных устройств и измерений характеристик сигнала.

Осциллограф оснащен usb разъемом. Подключив устройство к принтеру, вы сможете распечатать осциллограммы. Подключив устройство к компьютеру, вы сможете управлять осциллографом и сохранять данные. Имеет компактные размеры и легкий вес – прибор легко брать с собой для проведения измерений.

Устройство предназначено для разработок, исследований, для тестирования работоспособности аналоговых и цифровых схем.

Прибор с полосой пропускания 100 МГц оснащен набором базовых функций, необходимых для испытаний как стационарно, так и в полевых условиях на выезде. К возможностям прибора относятся:

  • измерения курсора;
  • автоматические измерения параметров сигнала
  • математические функции и вычисления;
  • анализ спектра на основе БПФ;
  • определение годности электронных устройств.

Осциллограф DS1102E можно рекомендовать как для начинающих радиолюбителей, так и для более опытных мастеров.

Комплектация осциллографа

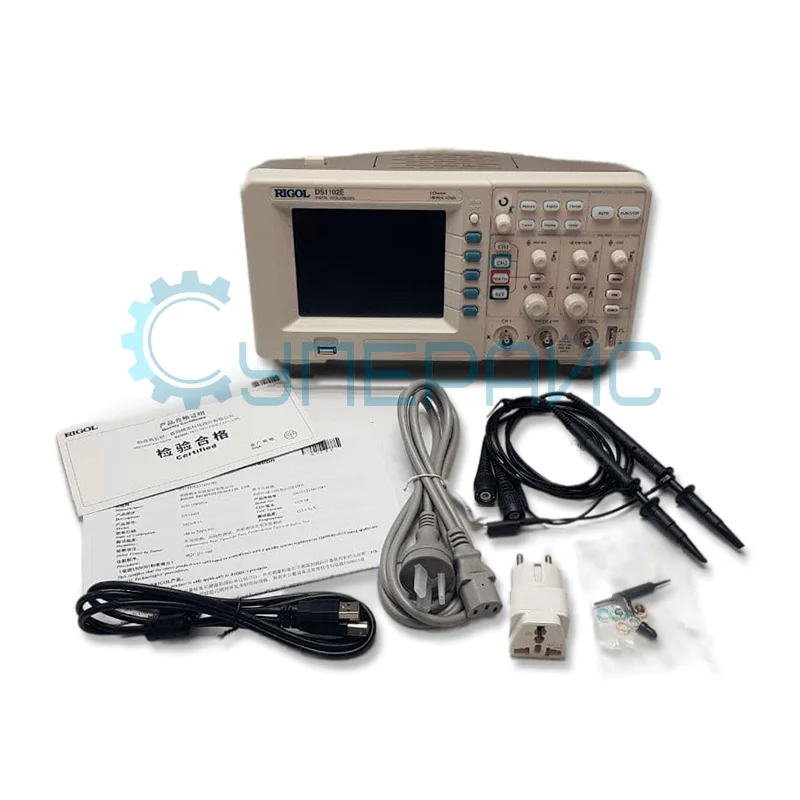

В комплекте с RIGOL DS1102E поставляется:
  • Осциллографический зонд-пробник (1:1, 10:1) в количестве 2 шт.
  • Соединительный кабель USB – 1 шт.
  • Шнур питания от сетевого напряжения 220В.
  • Инструкция по эксплуатации.

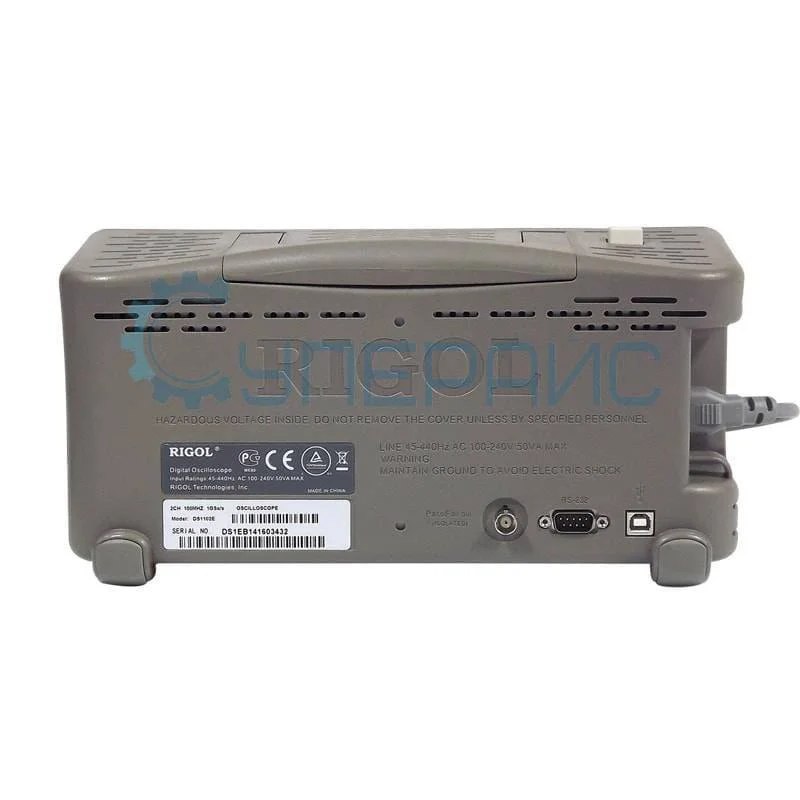

Конструктивные особенности

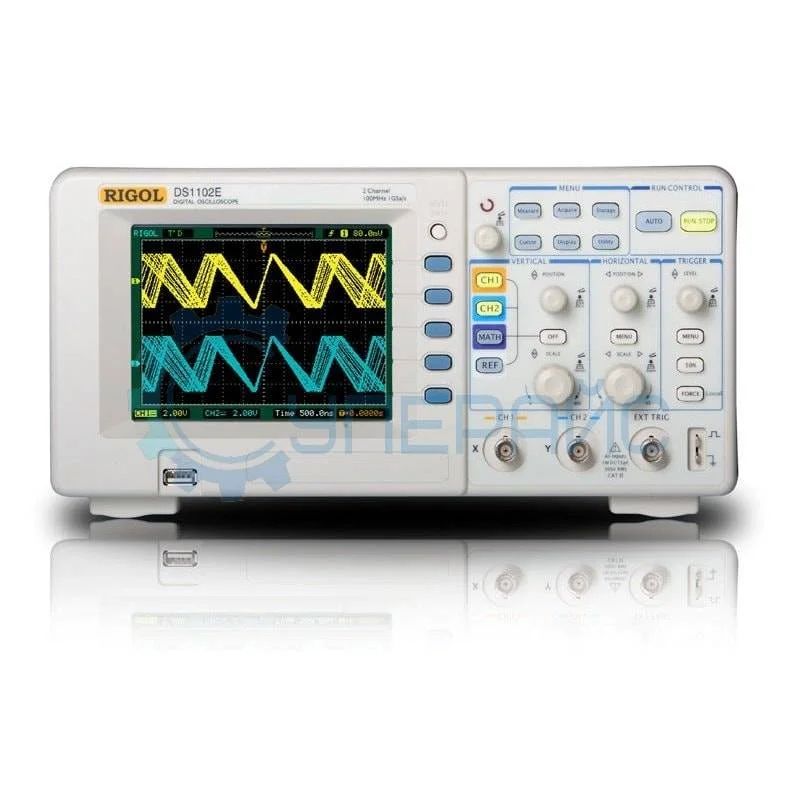

На передней панели прибора размещен USB-хост, размещены регуляторы и кнопки питания и управления функциональным меню. Расположение кнопок выбора формы сигнала помогает управляться с генератором сигнала.

На передней панели расположены клавиши контроля запуска, горизонтального и вертикального контроля, навигационные и функциональные клавиши, Размещены поворотные энкодеры для многофункциональной регулировки, которые преобразуют вращательное движение в цифровую или аналоговую информацию. Также на лицевой панели находится компенсатор пробника.

RIGOL DS1102E – это осциллограф цифровой, запоминающий заранее определенные функции установки частоты, смещения и амплитуды, и функцию коэффициента заполнения.

На экране можно наблюдать различные формы сигнала, например, сигнал с нарастающей и спадающей экспонентой и другие.

Генератор предоставляет широкие возможности модуляции, которые позволяют изменять форму сигнала. На приборе можно наблюдать частотную и амплитудную модуляцию. Осциллограф может работать в режиме свипирования частоты, для изменения АЧХ тестируемых устройств.

Основные характеристики прибора

Осциллограф цифровой RIGOL DS1102E является запоминающим устройством, через интерфейс USB Device/Host на флешки, картридеры и прочие накопители можно скинуть любую информацию.

Осциллограф обладает следующими свойствами:

  • 2 каналами с полосой пропускания 100 МГц;
  • Максимальная частота дискретизации 1 ГВыб/с в реальном времени и 25 ГВыб/с в режиме эквивалентности;
  • Максимальная память: 1М точек;
  • Входной импенданс: 1 МОм;
  • Имеются цифровые фильтры;
  • Измерение курсора и 20 типов автоизмерений;
  • Стандарт RS-232 для связи с периферийными устройствами, выход P/F Out.

Осциллограф синхронизирован с генератором сигналов DG3061А и некоторыми другими моделями. Это уникальная функция открывает большие возможности для пользователей. Сигнал, захваченный с помощью осциллографа, можно передать через USB интерфейс на генератор другого прибора и воспроизвести его.

Обзорная таблица

Модель DS1052E DS1102E DS1054Z DS1074Z-S DS1104Z DS2072A DS1072U
Количество каналов
(аналоговых)
2 + внешний запуск 4 2 + внешний запуск 2 (аналоговые)
16 (цифр.EXT)
Полоса пропускания 50 МГц 100 МГц 50 МГц 70 МГц 100 МГц 70 МГц 70 МГц
Частота дискретизации 1 Гвыб/с 2 Гвыб/с
500 МВыб/с
Глубина памяти 1 Mб 12 Mб 14 Mб 512 Кб
Чувствительность
2мВ/дел -
10В/дел
1мВ/дел -
10В/дел
500мкВ/дел -
10В/дел
1мВ/дел -
20В/дел
Коэффициент развертки 5 нс /дел -
50 с/дел
2 нс /дел -
50 с/дел
5 нс/дел - 50 с/дел
5 нс/дел -
1000 с/дел
5 нс /дел -
50 с/дел
Время нарастания 7 нс 3,5 нс 3,5 нс 5 нс 3,5 нс 3,5 нс 5,8 нс
Входной импеданс 1МОм±2%
1МОм±1%
1МОм±2% 1МОм±3%
Разрешение по вертикали 8 бит
Скорость захвата 1000 осц./с 30000 осц./сек 50000 осц./сек 30000
осц./сек
Частотометр + + + + + + +
Генератор сигналов - - - + - - -
Дисплей 14,5 см
17,8 см 20 см 14, 5 см
Интерфейсы USB Device,
USB Host,
RS-232, P/F Out
USB Device,
USB Host, LAN,
выход AUX
(TrigOut/PassFail)
USB Host (поддержка
USB-GPIB),
USB-device, LAN,
выход AUX
(TrigOut/PassFail)
USB Host,
USB-device,
RS232
Напряжение 100 - 240 В, 40 - 440 Гц
Потребляемая мощность 50 Вт Макс
Габариты 303 мм х 154 мм х
133 мм
323,1 мм×160,8 мм ×
122,4 мм
323,1 мм × 160,8 мм ×
122,4 мм
305 мм х
120 мм
х 155 мм
Вес 2400 г 3300 г 3900 г 2400 г
Серия DS1000E
DS1000Z
DS2000A
DS1000U
