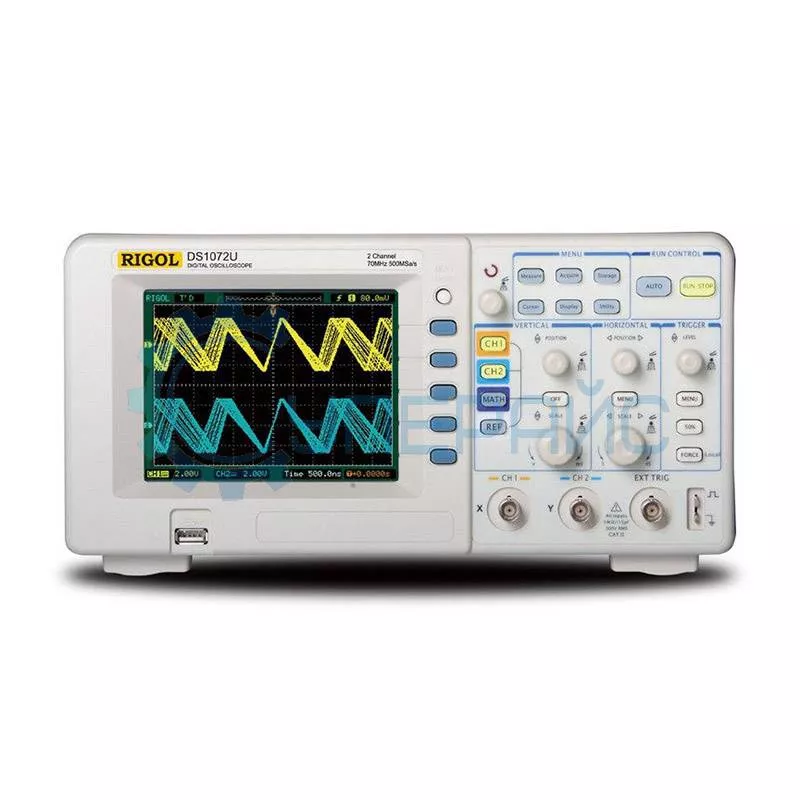

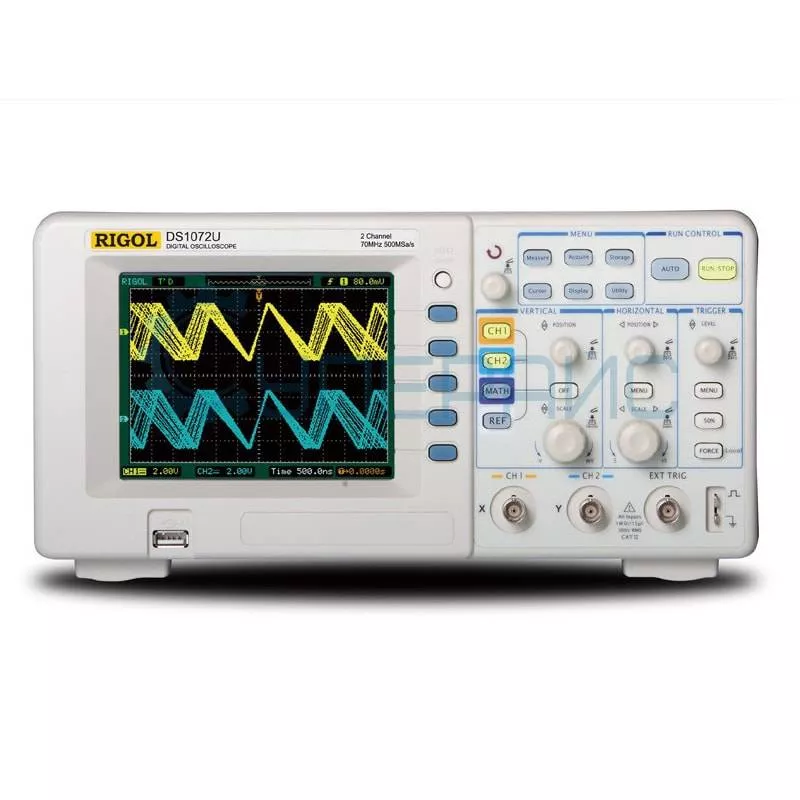

Цифровой осциллограф RIGOL DS1072U (2 канала х 70 МГц)
37 389 ₽
37 389 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
1099
Модель (серия)
DS1072U
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1072U
Общие данные
Артикул (код товара)
1099
Производитель (бренд)
Модель (серия)
DS1072U
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В (пиковое значение DC + AC, входное сопротивление 1 МОм)
40 В (пиковое значение DC + AC)
40 В (пиковое значение DC + AC)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, земля
Входное сопротивление
1 МОм
Входная ёмкость
15 пФ
Коэффициенты пробников
1X, 5X,10X, 50X, 100X, 500X, 1000X
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 20 В/дел
Точность усиления постоянного тока
2 мВ / дел - 5 мВ / дел, ± 4% (в нормальном или среднем режиме регистрации)
10 мВ / дел - 10 В / дел, ± 4%(в нормальном или среднем режиме регистрации)
10 мВ / дел - 10 В / дел, ± 4%(в нормальном или среднем режиме регистрации)
Система синхронизации
Чувствительность триггера по фронту
0.1 дел - 1.0 дел (регулируемое)
Диапазон удержания триггера
20 нс -10 с
Горизонтальная система
Горизонтальная развёртка
5 нс /дел - 50 с/дел 1-2-5
Точность временной базы
± 50ppm (любой интервал ≥1мс)
Интерполяция
Sin(x)/x
Система измерения
Автоматические измерения
B пп, В амп, В макс, В мин, В верх, В нижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-232
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
10 ° C - 40 ° C
Габариты и вес
Габариты прибора
305 мм х 120 мм х 155 мм
Вес нетто, кг
2,4

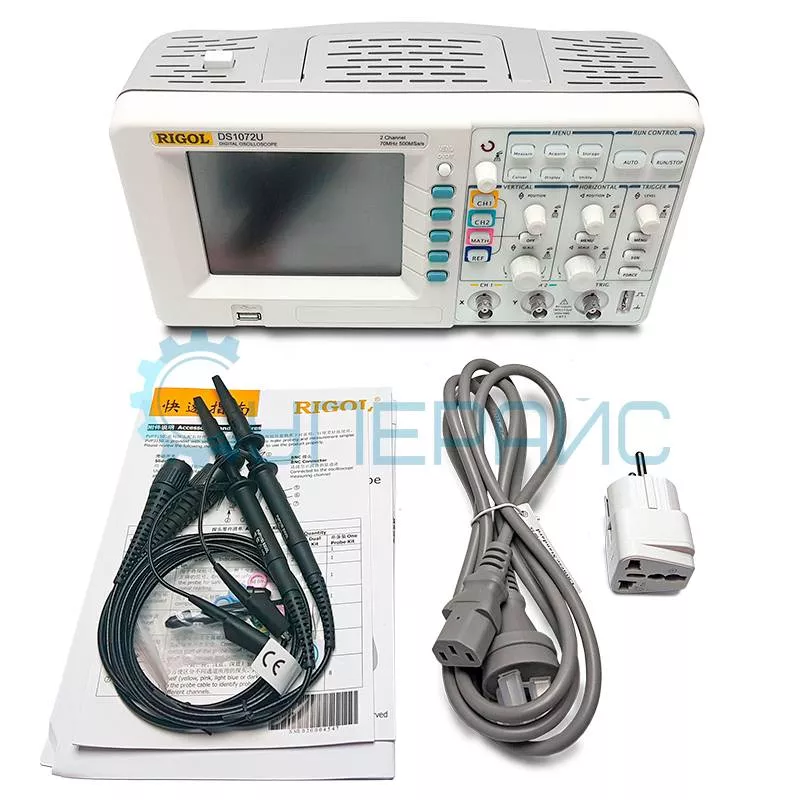

Комплектация
Комплектация
осциллографический зонд (1:1, 10:1) – 2 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
Описание RIGOL DS1072U
ВНИМАНИЕ! Производство осциллографа смешанных сигналов RIGOL DS1072U ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Обзорная таблица
| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
