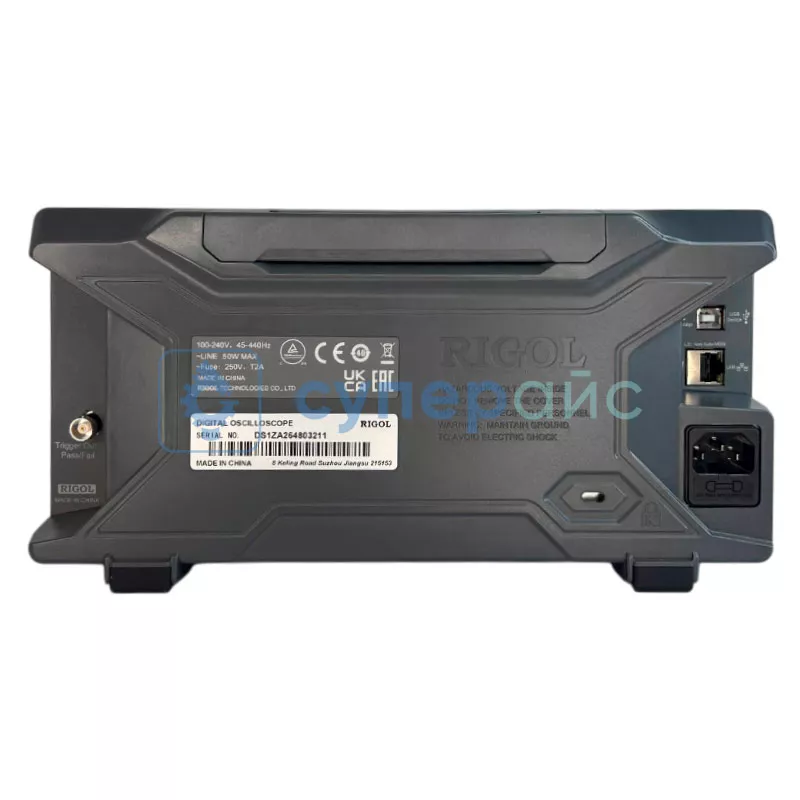

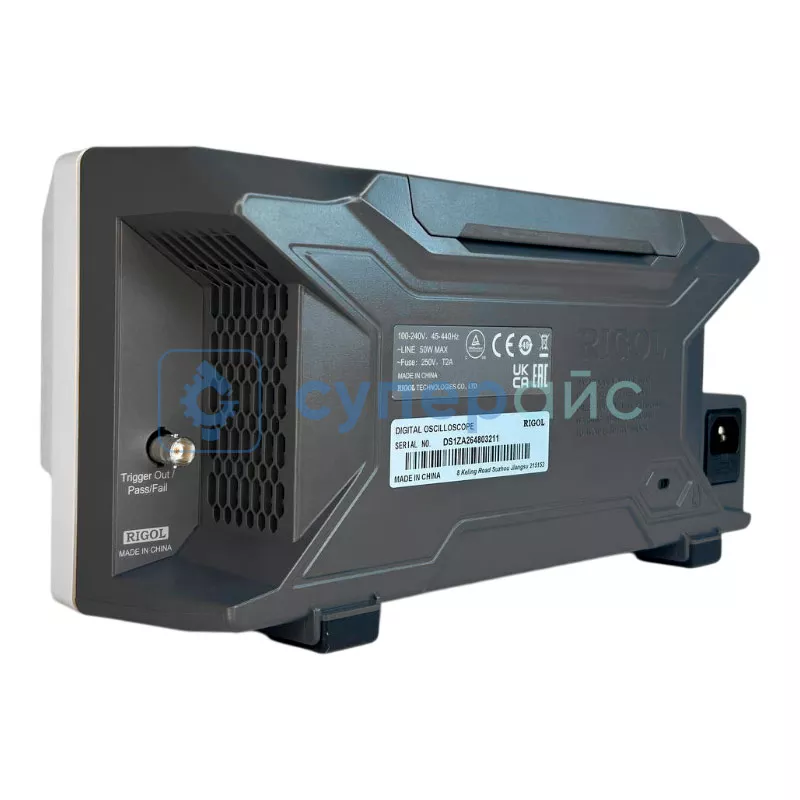

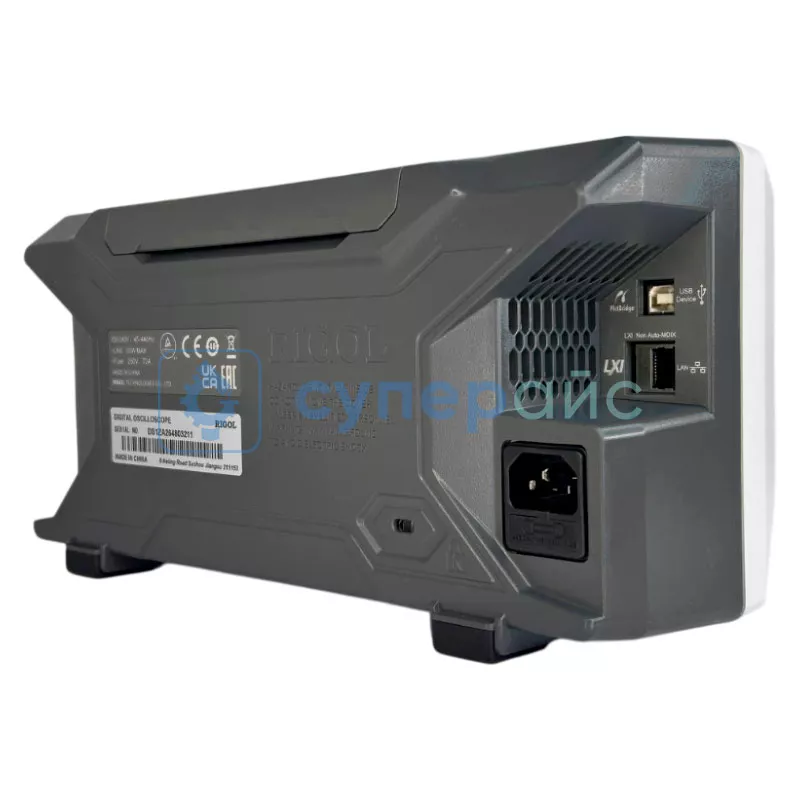

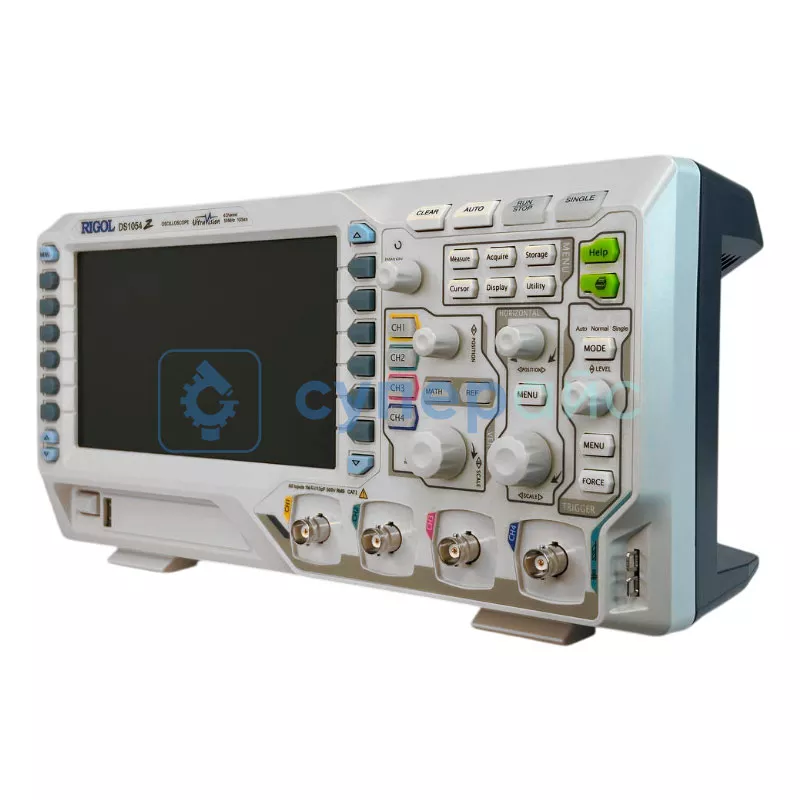

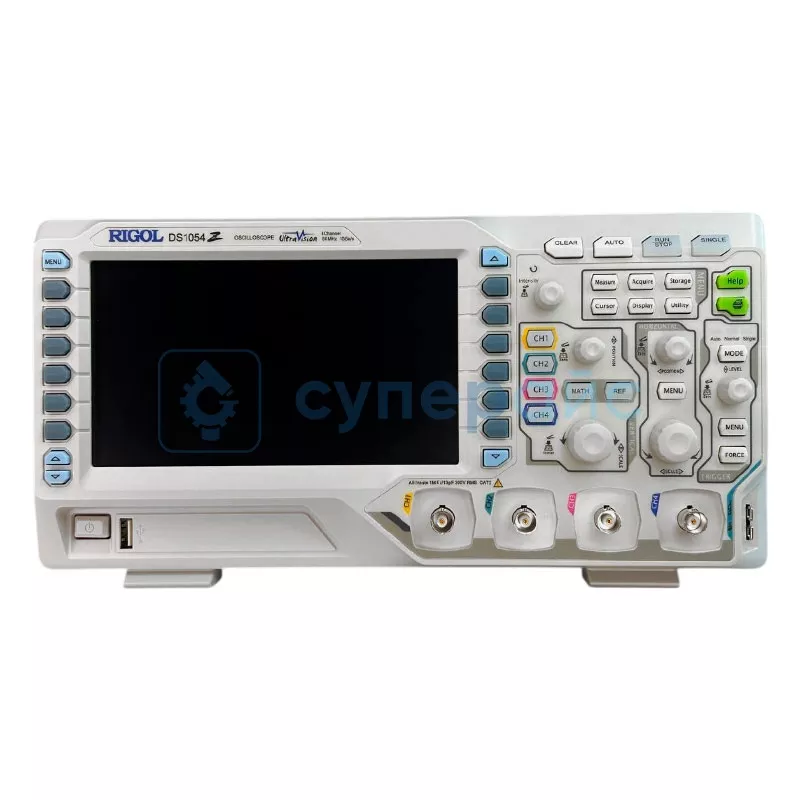

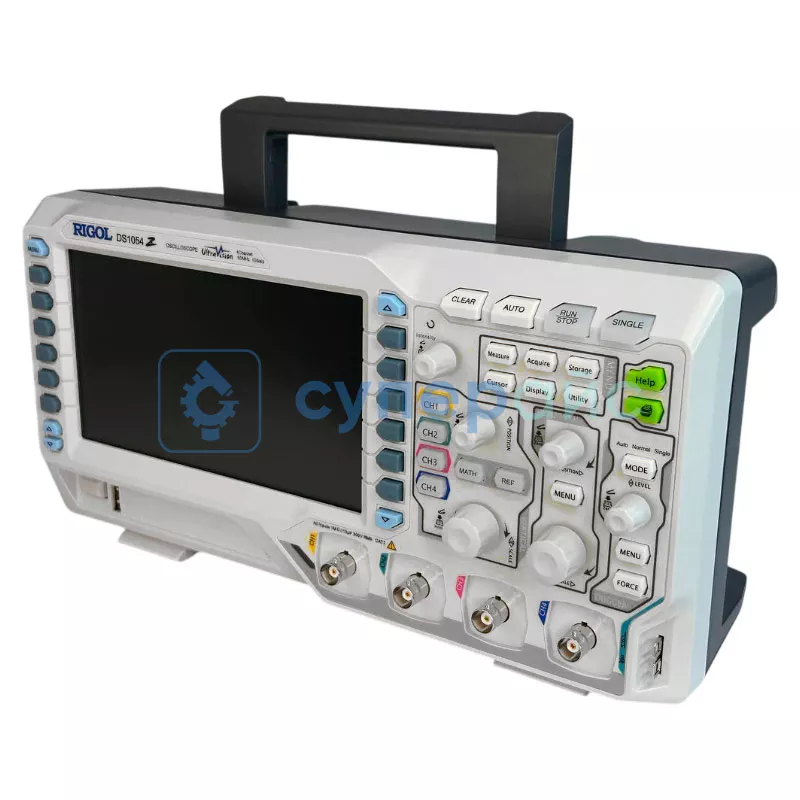

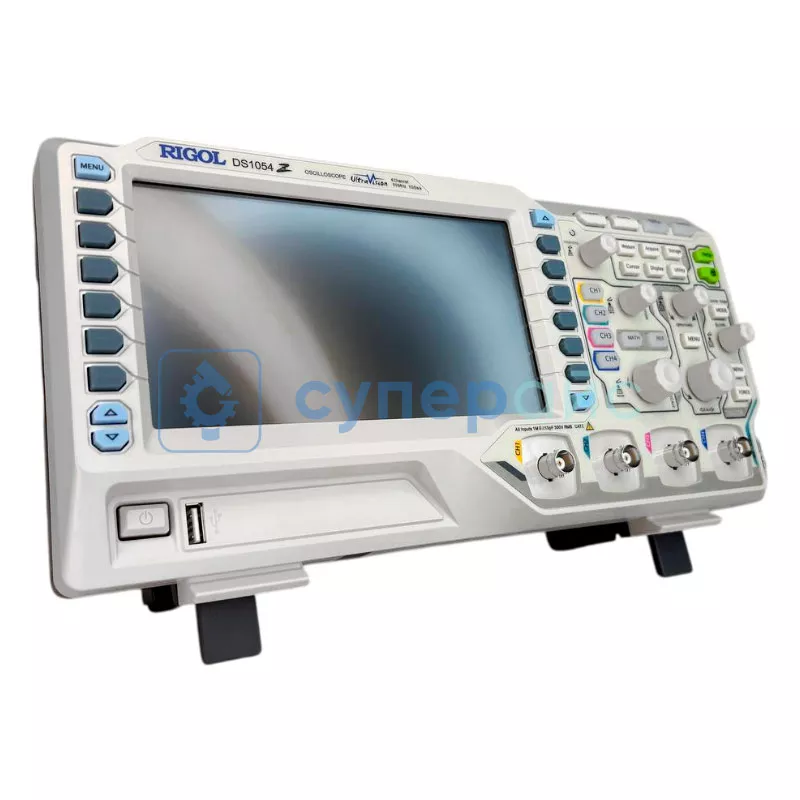

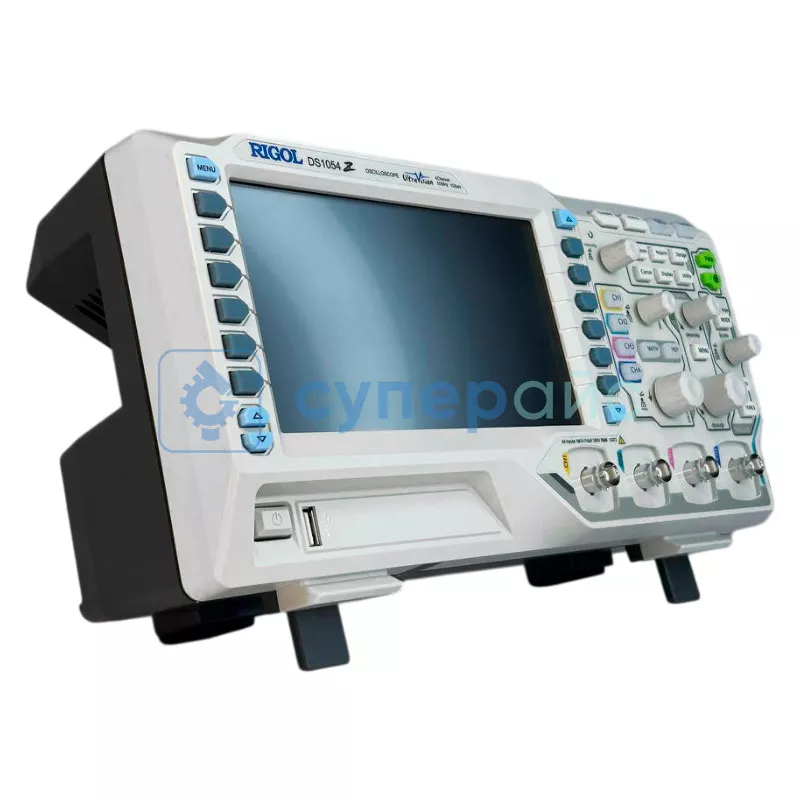

Цифровой осциллограф RIGOL DS1054Z (4 канала х 50 МГц)
Код товара: 893
Гарантия 36 месяцев
О товаре Количество каналов:4
Полоса пропускания: 50 МГц
Частота дискретизации:1 Гвыб/с
Встроенный частотомер
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов:4
Полоса пропускания: 50 МГц
Частота дискретизации:1 Гвыб/с
Встроенный частотомер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1054Z
| Характеристики осциллографа | ||||||||||
| Количество каналов |
4 канала |
|||||||||
| Частота дискретизации |
в режиме реального времени 1 Гвыб/с |
|||||||||
| Пропускная способность | 50 МГц | |||||||||
| Глубина памяти |
12 Mб |
|||||||||
| Регистрация | ||||||||||
| Режим |
обычный пиковый детектор 4 нс усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) высокое разрешение 12 бит |
|||||||||
| Макс. дискретизация(реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |||||||||
| Входящий сигнал | ||||||||||
| Режим входа А1 и А2 | AC, DC, земля | |||||||||
|
Входной импеданс |
1 МОм 15 пФ | |||||||||
| Точность | ± 1% | |||||||||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||||||||
| Максимальное входное напряжение |
300 Вскз CAT I, 100 Вскз CAT II переходное перенапряжение 1000 Вп-п |
|||||||||
| Ограничение полосы пропускания |
20 МГц, полный диапазон |
|||||||||
|
Горизонтальная система |
||||||||||
| Скорость захвата осциллограмм | 30000 осц./сек | |||||||||
| Интерполяция | Sin(x)/x | |||||||||
| Глубина записи |
один канал: Авто, 12 Кб, 120 Кб, 1.2 Мб, 12 Мб и 24 Мб (опция) два канала: Авто, 6 Кб, 60 Кб, 600 Кб, 6 Мб и 12 Мб (опция) четыре канала: Авто, 3 Кб, 30 Кб, 300 Кб, 3 Мб и 6 Мб (опция) |
|||||||||
| Коэффициент развертки |
5 нс/дел - 50 с/дел, с шагом 1-2-5 |
|||||||||
| Погрешность временной базы | ≤±25 ppm | |||||||||
| Максимальная задержка |
пред-запуск: ≥ 1 ширины экрана пост-запуск: 1 с....100000 с |
|||||||||
| Режимы | Y-T, X-Y, самописец, задержка | |||||||||
| Вертикальная система | ||||||||||
| Разрешение по вертикали |
8 бит |
|||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Диапазон смещения |
±2 В (1 мВ/дел ~ 499 мВ/дел) ±100 В (500 мВ/дел ~ 10 В/дел ) |
|||||||||
|
Низкочастотный предел |
≤5 Гц ( на входе BNC) | |||||||||
|
Погрешность коэф.усиления |
<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|||||||||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1% смещения | |||||||||
| Время нарастания сигнала | 3,5 нс | |||||||||
|
Изоляция между каналами |
≥40 дБ |
|||||||||
| Система синхронизации | ||||||||||
|
Режимы запуска |
по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам, по длительности импульса, по ранту, по окну, по N фронту, (Slope), по видеосигналу, по шаблону, по задержке, по истечении времени (TimeOut), по длительности события, установка/удержание (Setup/Hold), RS-232/UART, I2C,SPI запуски |
|||||||||
| Режим развертки |
автоматический, нормальный, однократный |
|||||||||
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | |||||||||
| Блокировка уровня запуска | 16 нс - 10 с | |||||||||
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |||||||||
| Диапазон уровня запуска | внутренний, ±5 делений от центра экрана | |||||||||
| Система измерения | ||||||||||
| Курсорные измерения |
ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения |
|||||||||
| Математические функции |
сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
|||||||||
| Автоматические измерения |
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓, Phase A→B↑ , Phase A→B↓ |
|||||||||
| Отображение | 5 измерений одновременно | |||||||||
| Статистика | среднее, максимальное, минимальное, девиация, количество измерений | |||||||||
| Частотомер | встроенный, 6 разрядов | |||||||||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |||||||||
| Шкала для FFT окна | dB/dBm, Vrms& | |||||||||
| Количество шин для декодирования | 2 | |||||||||
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) | |||||||||
| Общие характеристики | ||||||||||
| Дисплей |
диагональ 7-дюймовый, цветной (TFT), 840 × 480 пикселей |
|||||||||
| Тип отображения | векторный, точками | |||||||||
| Многоязыковой пользовательский интерфейс | ||||||||||
| Интерфейс | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) | |||||||||
|
Напряжение - питание |
100 - 120 В / 50 Гц / 60 Гц / 400 Гц 100 - 240 В / 50 Гц / 60 Гц |
|||||||||
| Потребляемая мощность | 50 Вт Макс. | |||||||||
| Габариты | 323,1 мм × 160,8 мм × 122,4 мм | |||||||||
| Габариты упаковки | 430 x 255 x 265 мм | |||||||||
| Вес нетто | 3300 г | |||||||||
| Вес брутто | 4150 г | |||||||||

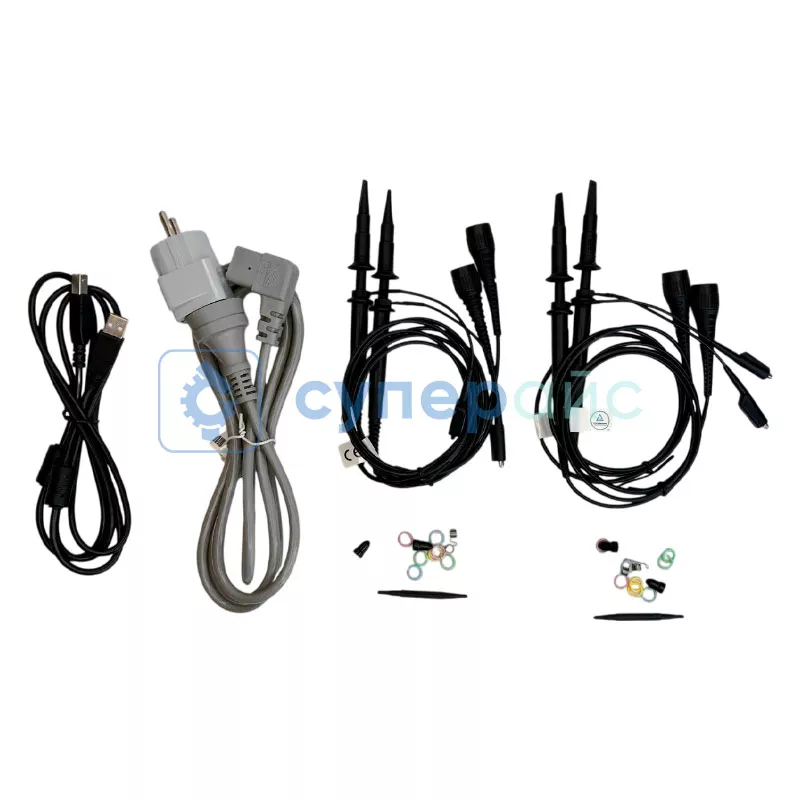

| Комплектация | цифровой осциллограф Rigol DS1054Z – 1 шт | |||||||||
|
пассивные щупы (150 МГц) – 4 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт |
||||||||||
| Совместимость |
Сумка для осциллографов RIGOL BAG-DS1000 |
|||||||||
Цифровой осциллограф RIGOL DS1054Z: универсальность и точность для лабораторных задач
Осциллограф RIGOL DS 1054Z — это четырехканальное решение для анализа электронных сигналов с полосой пропускания 50 МГц и частотой дискретизации 1 Гвыб/с. Его компактный дизайн и поддержка широкого спектра измерений делают его подходящим выбором для лабораторий, учебных заведений и ремонтных мастерских.
Особенности RIGOL DS1054Z:
- 4 независимых канала — одновременный анализ сигналов в системах с множеством компонентов.
- Глубина памяти 12 Мб — запись длительных процессов, таких как медленные изменения напряжения в цепях питания.
- Встроенный частотомер — точное измерение частоты до 6 знаков после запятой.
- Режимы усреднения и высокого разрешения — снижение шумов для работы с чувствительными датчиками.
- Декодирование протоколов — поддержка UART, I2C, SPI (опционально) для отладки цифровых интерфейсов.
Прецизионность и гибкость
Осциллограф обеспечивает вертикальное разрешение 8 бит с чувствительностью от 1 мВ/дел до 10 В/дел, что позволяет анализировать как слаботочные схемы, так и силовые узлы. Время нарастания сигнала 3,5 нс гарантирует точное отображение фронтов импульсов, критичных для диагностики импульсных блоков питания.
Функция пикового детектора (4 нс) фиксирует кратковременные выбросы напряжения, которые могут вызывать сбои в микроконтроллерах. Режим FFT с окнами Ханнинга и Блэкмана помогает анализировать спектральные помехи в аудиотрактах или ВЧ-модулях.
Сферы применения:
- Тестирование источников питания — проверка стабильности напряжения под нагрузкой с использованием всех 4 каналов.
- Ремонт электроники — поиск обрывов в шинах I2C/SPI с помощью декодирования и триггеров по протоколам.
- Разработка IoT-устройств — анализ энергопотребления в режиме сна/активности с глубиной памяти 12 Мб.
Эргономика и надежность
7-дюймовый TFT-экран с разрешением 840×480 пикселей отображает до 5 измерений одновременно, включая статистику (среднее, максимум/минимум). Интерфейсы USB и LAN позволяют сохранять осциллограммы в формате CSV или интегрировать прибор в автоматизированные стенды.
RIGOL DS 1054 Z — это не просто прибор, а многофункциональная платформа. Его полоса пропускания 50 МГц, поддержка 4 каналов и возможность апгрейда (например, декодирование CAN) делают его выбором для тех, кто ищет баланс между ценой и возможностями.
Обзорная таблица осциллографов RIGOL
| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) 16 (цифр.EXT) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
