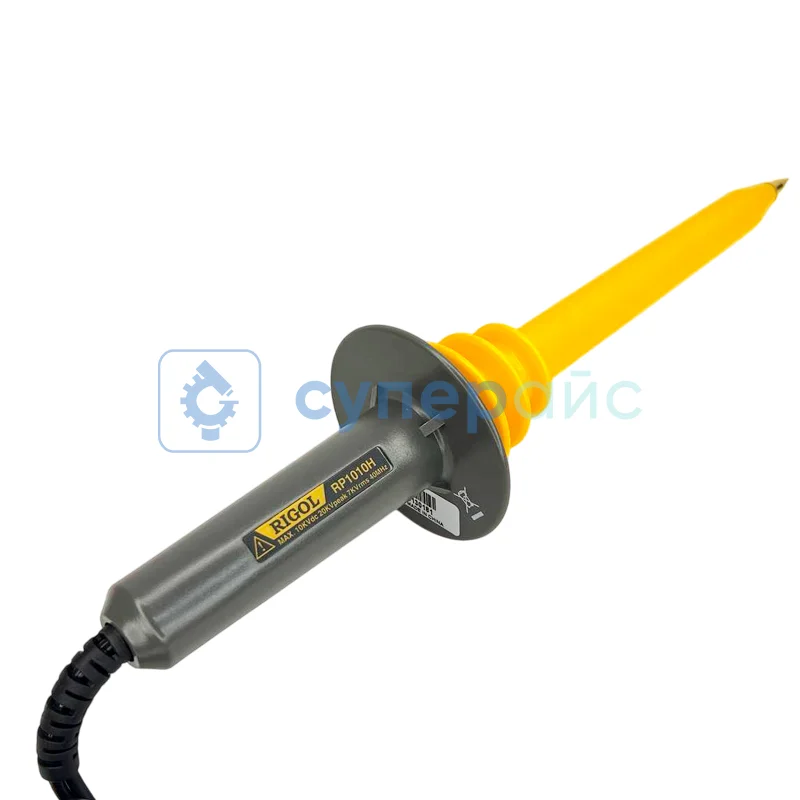

Высоковольтный пробник RIGOL RP1010H

Высоковольтный пробник RIGOL RP1010H: Безопасность и Точность до 10 кВ

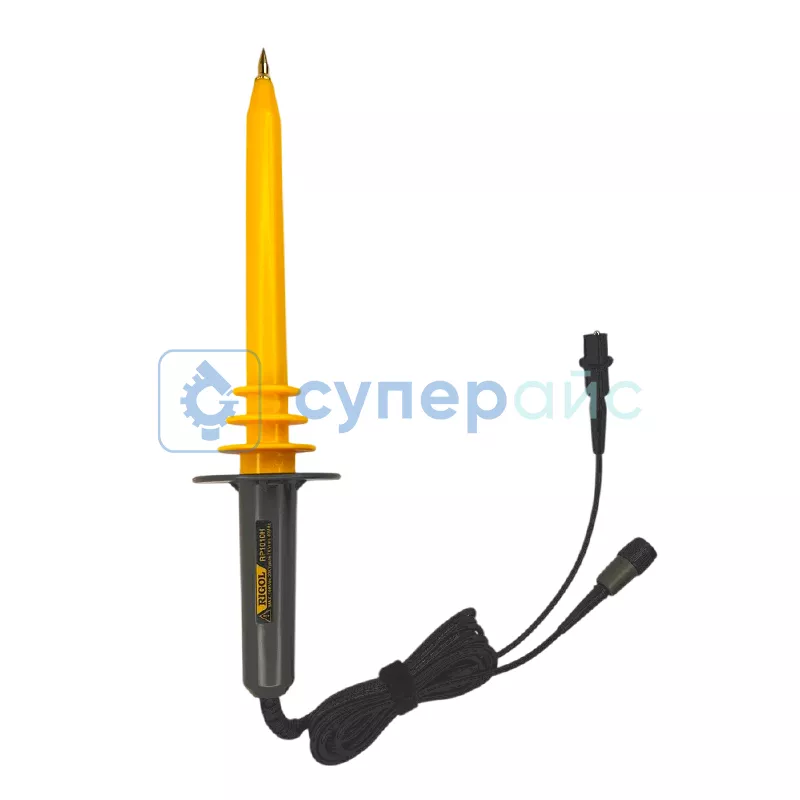

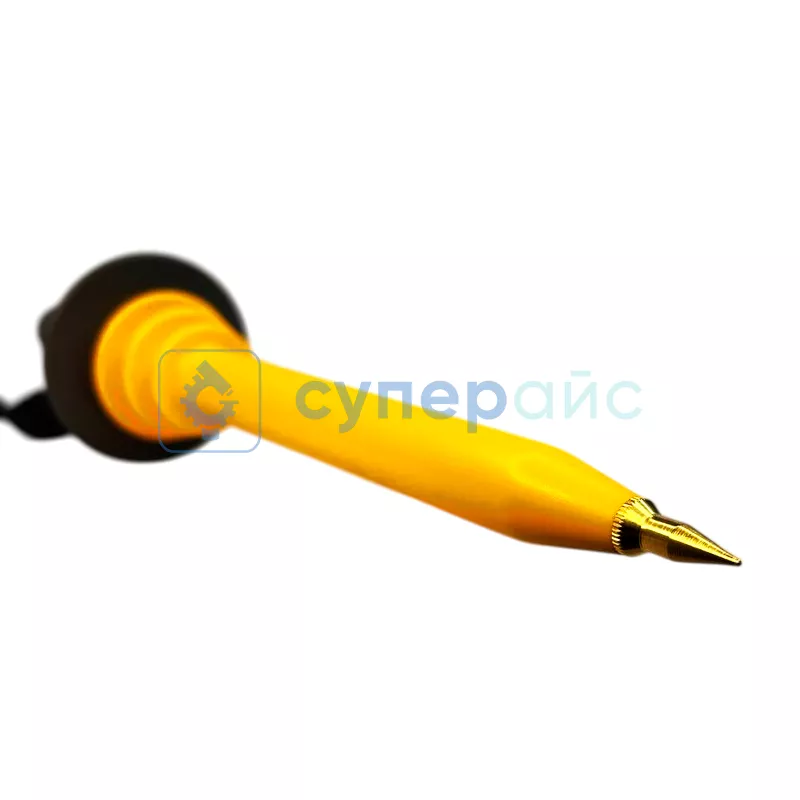

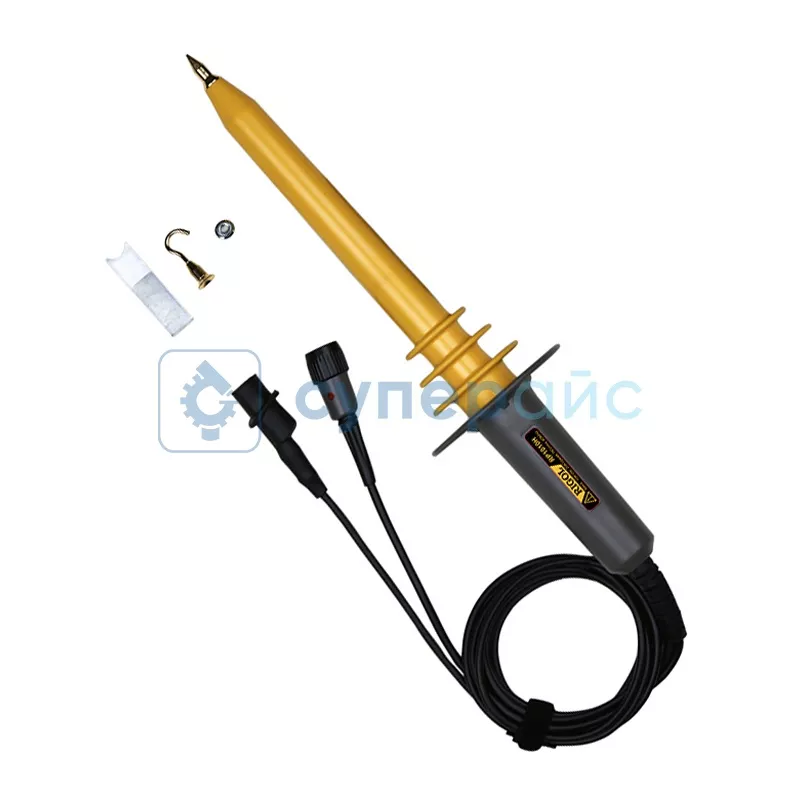

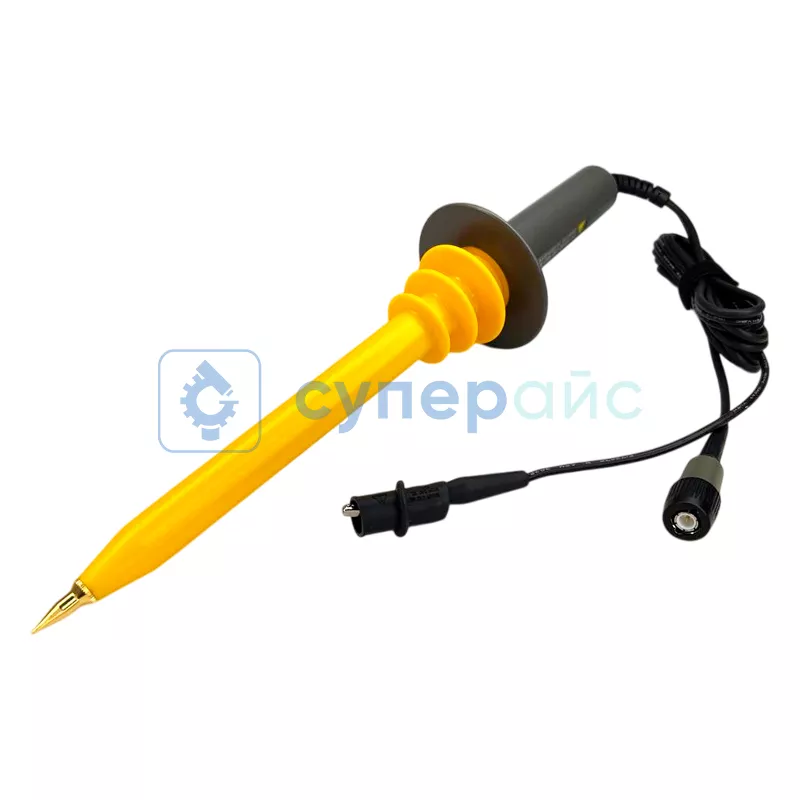

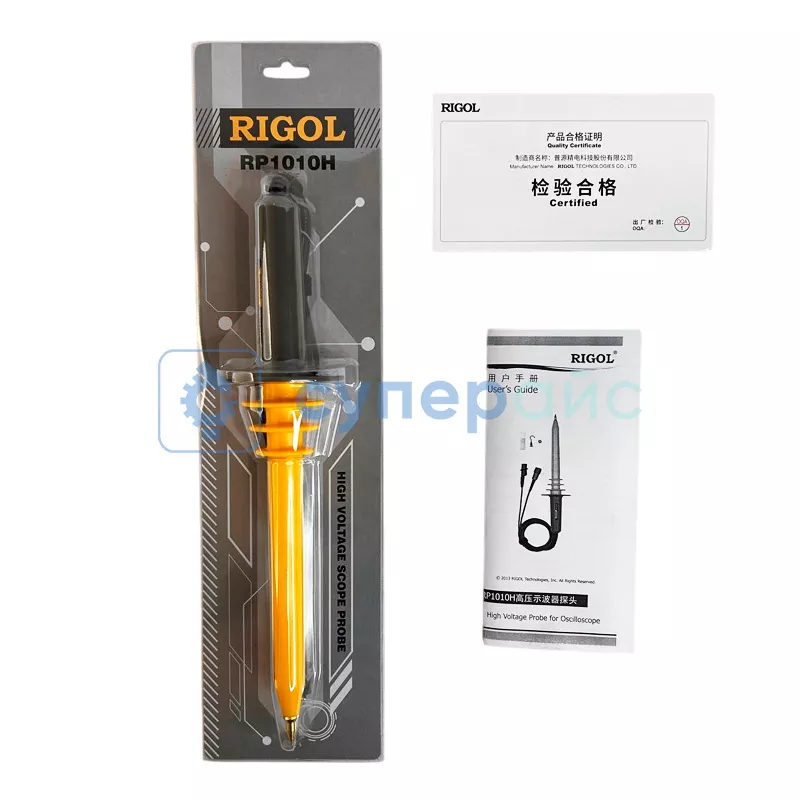

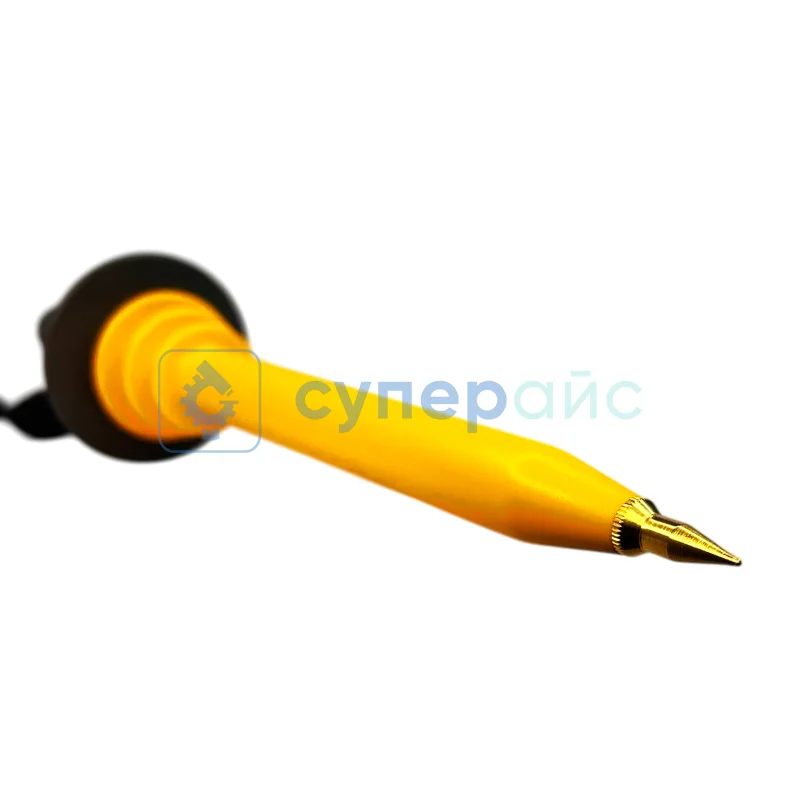

Высоковольтный пробник RP1010H от RIGOL — специализированный токовый пробник для осциллографа, разработанный для измерений в цепях до 10 кВ постоянного тока (20 кВ импульсного, 7 кВ AC). Его ключевая особенность — сочетание безопасности и точности: коэффициент деления 1:1000 снижает риски при работе с высоким напряжением, а полоса пропускания 40 МГц с временем нарастания ≤8.8 нс гарантирует детализацию сигналов.

Ключевые технические параметры:

• Максимальное рабочее напряжение: DC 10 кВ / AC 7 кВ (импульсное до 20 кВ).
• Подавление шума: ≥60 дБ (1 кГц), ≥50 дБ (1 МГц) для чистых измерений в зашумленных средах.
• Низкая входная ёмкость: 3 пФ ±0.5 пФ минимизирует влияние на исследуемую цепь.
• Температурная стабильность: Дрейф ≤200 ppm/°C и точность ±3% в диапазоне 0–50°C.

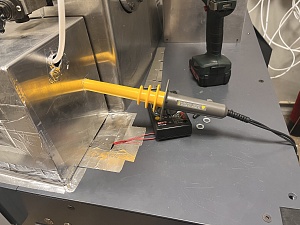

Применение в энергетике и электронике: Пробник незаменим для диагностики высоковольтных инверторов, ИБП, промышленных приводов и систем зарядки электромобилей. Его изолированный кабель длиной 2 м обеспечивает безопасное расстояние, а диапазон компенсации (5–50 пФ) позволяет точно настроить осциллограф под входную ёмкость. Низкий шум и стабильность делают его идеальным для длительных тестов, например, мониторинга пульсаций в силовых цепях.

Высоковольтный пробник RP1010H — эталон для инженеров, работающих с опасными напряжениями. Его сочетание широкой полосы пропускания, минимального времени нарастания и сертифицированной безопасности (CAT II) делает его незаменимым инструментом в лабораториях и на производстве.
