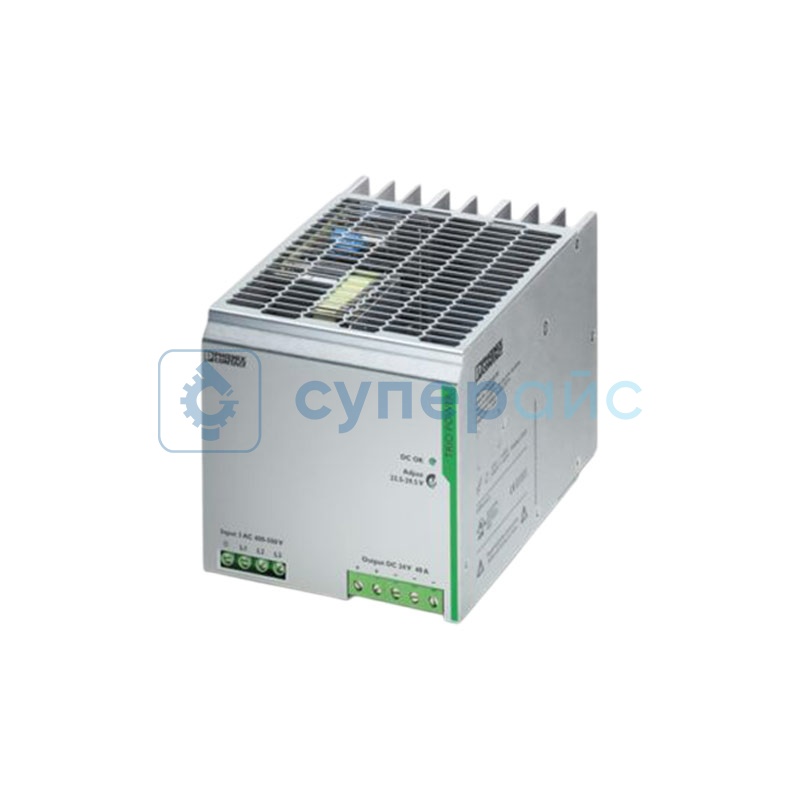

Трехфазный источник питания Phoenix TRIO-PS-3AC-24DC-40
Код товара: 40356
Гарантия 12 месяцев
О товаре Регулировка выходного напряжения для компенсации падений
Номинальное входное напряжение: 3 х 400 - 500 В AC
Коэффициент мощности (cos φ): 0,76
Номинальная мощность: 1387 ВА
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Регулировка выходного напряжения для компенсации падений
Номинальное входное напряжение: 3 х 400 - 500 В AC
Коэффициент мощности (cos φ): 0,76
Номинальная мощность: 1387 ВА
Технические характеристики Phoenix TRIO-PS-3AC-24DC-40
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 3 х 400 - 500 В AC |
| Рабочий диапазон входного напряжения (AC) |
3 х 320 - 575 В AC 2 х 360 - 575 В AC (2-фазный режим) |
| Пусковой ток | < 20 А |
| Интеграл пускового тока | < 1,3 А²·с |
| Частота сети | 45 - 65 Гц |
| Время поддержки сети | > 16 мс (400 В AC) / > 20 мс (480 В AC) |
| Потребляемый ток | 3 х 2 А (400 В AC) / 3 х 1,6 А (480 В AC) |
| Номинальная мощность | 1387 ВА |
| Защитная схема | варисторная защита от переходных процессов |
| Коэффициент мощности (cos φ) | 0,76 |
| Типичное время отклика | < 1 с |
| Допустимые резервные предохранители | B10, B16 (AC) |
| Рекомендуемые входные защитные автоматы | 6 - 16 А (AC: характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА |
| Выходные параметры | |
| КПД | 91,5 % (типовое значение при 400 В AC) |
| Характеристика выхода | U/I (напряжение/ток) |
| Номинальное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 22,5 - 29,5 В DC |
| Номинальный выходной ток | 40 А |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Максимальная емкостная нагрузка | не ограничена |
| Ограничение тока | ~ 48 А |
| Контроль отклонений |
< 1 % (при изменении нагрузки 10 - 90% в статике) < 2 % (при динамическом изменении нагрузки 10 - 90%) < 0,1 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 20 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения на выходе (OVP) | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 960 Вт |
| Пульсации при пиковой нагрузке | < 40 мВ |
| Потребление без нагрузки | 16 Вт |
| Время нарастания | <2 мс (Uвых от 10 % до 90 %) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Входные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| AWG | 22 - 10 |
| Длина зачистки | 8 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение (М4) |
| Минимальное сечение провода |
жесткий провод: 0,5 мм² гибкий провод: 0,5 мм² |
| Максимальное сечение провода |
жесткий провод: 16 мм² гибкий провод: 16 мм² |
| AWG | 8 - 6 |
| Длина зачистки | 10 мм |
| Момент затяжки | 1,2 - 1,5 Нм |
| Сигнальная индикация и обработка | |
| Тип индикации | светодиодная (LED) |
| Индикация работы | зелёный светодиод |
| Сигнал "DC OK" | LED горит зелёным при Uвых ≥ 21,5 В |
| Электрические характеристики | |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) |
| Испытательное напряжение изоляции (вход/PE) | 2 кВ AC (типовые испытания) |
| Особенности | |
| Использование третьего пассивного порта в качестве заземления | есть |
| Регулировка выходного напряжения для компенсации падений | есть |
| Категория перенапряжения | III |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95 % (без конденсата) |
| Материал корпуса |
основной материал: металл (оцинкованная сталь) боковые компоненты: алюминий |
| Степень защиты | IP20 |
| Монтажные параметры |
расстояние для монтажа: слева/справа: 0 мм; сверху/снизу: 50 мм тип монтажа: DIN-рейка положение монтажа: горизонтально на DIN-рейке NS35 (соответствует EN60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) | > 930 000 часов (при 40°C) |
| Габариты изделия | 139 х 130 х 190 мм |
| Вес нетто | 2,9 кг |
| Вес брутто | 3,369 кг |
| Комплектация | блок питания Phoenix TRIO-PS-3AC-24DC-40 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
