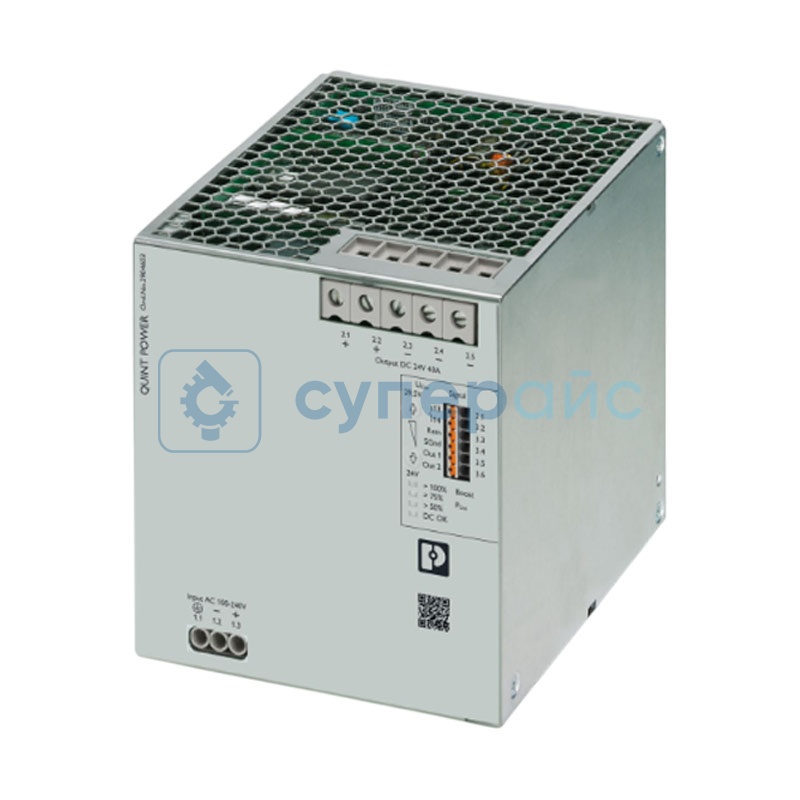

Блок питания Phoenix QUINT4-PS-1AC-24DC-40
Артикул (код товара): 40353
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
69 679 ₽
69 679 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40353
Модель (серия)
QUINT4-PS-1AC-24DC-40
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT4-PS-1AC-24DC-40
Общие данные
Артикул (код товара)
40353
Производитель (бренд)
Модель (серия)
QUINT4-PS-1AC-24DC-40
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Степень защиты IP
IP20
Описание Phoenix QUINT4-PS-1AC-24DC-40
Технические характеристики Phoenix QUINT4-PS-1AC-24DC-40
| Входные параметры | |
| Тип сети | звезда |
| Номинальное напряжение | 100 - 240 В AC / 110 - 250 В DC |
| Диапазон напряжений | 85 - 264 В AC / 90 - 350 В DC |
| Диэлектрическая прочность | 300 В AC (60 сек) |
| Типовое сетевое напряжение | 120 / 230 В AC |
| Пусковой ток | 12 А²с |
| Ограничение пускового тока | < 1 А²с |
| Частота сети | 50 - 60 Гц (±10%) |
| Время буферизации | 29 мс (120 В AC), 32 мс (230 В AC) |
| Потребляемый ток |
100 В AC: 13,6 А 120 В AC: 10 А 230 В AC: 5,2 А 240 В AC: 5,4 А 110 В DC: 12 А 250 В DC: 5 А |
| Предохранитель | 16 А (медленный, встроенный) |
| Рекомендуемый автомат защиты | 16 - 20 А (характеристики B/C/D/K) |
| Ток утечки PE | < 3,5 мА (1,7 мА при 264 В AC) |
| Выходные параметры | |
| КПД |
120 В AC: 94,8 % (тип.) 230 В AC: 95,9 % (тип.) |
| Номинальное напряжение | 24 В DC (регулировка 24 - 29,5 В) |
| Номинальный ток | 40 А |
| Static Boost | 45 мА |
| Dynamic Boost | 60 А (5 сек) |
| Селективное отключение | 215 А (15 мс) |
| Тип термомагнитного выключателя | At - A40 / B2 - B25 / C1 - C13 / Z1 - Z16 |
| Снижение мощности | > 60 - 70°C (2,5 %/K) |
| Сопротивление обратной связи | ≤ 35 В DC |
| Статическая ошибка регулирования | < 0,5 % (при изменении нагрузки 10 - 90 %) |
| Динамическая ошибка регулирования | < 1 % (при изменении нагрузки 10 - 90 %, 10 Гц) |
| Ошибка при изменении входного напряжения | < 0,25 % (диапазон ± 10 %) |
| Функции защиты | |
| Защита от перенапряжения на выходе (OVP) | есть |
| Защита от короткого замыкания | есть |
| Защита от холостого хода | есть |
| Мощностные характеристики | |
| Выходная мощность | 960 Вт / 1080 Вт / 1440 Вт |
| Потребление без нагрузки | < 4 Вт (120 В AC) / < 4 Вт (230 В AC) |
| Потери при номинальной нагрузке | < 50 Вт (120 В AC) / < 50 Вт (230 В AC) |
| Потребление в режиме SLEEP | < 3 Вт (120 В AC) / < 3 Вт (230 В AC) |
| Коэффициент амплитуды | 1,5 (тип., 120 В AC) / 1,6 (тип., 230 В AC) |
| Возможности подключения | |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Сигнальные характеристики | |
| Сигнальная земля (SGnd) | опорный потенциал для Out1, Out2 и Rem |
| Сигнал Out1 (программируемый) |
цифровой выход: 24 В DC, 20 мА значение по умолчанию: 24 В DC, 20 мА (при Uвых > 0,9 х Uуст) |
| Сигнал Out2 (программируемый) |
цифровой выход: 24 В DC, 20 мА аналоговый выход: 4 - 20 мА ± 5 % (нагрузка ≤ 400 Ом) значение по умолчанию: 24 В DC, 20 мА (при Pвых < PH) |
| Сигнальное реле 13114 (программируемое) |
значение по умолчанию: разомкнуто (при Uвых > 0,9 Uуст) цифровой выход: 24 В DC, 1 А; 30 В AC/DC, 0.5 А |
| Входные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 6 мм² гибкий провод: 4 мм² |
| Наконечники |
с изоляцией: 0,25 - 4 мм² без изоляции: 0,25 - 4 мм² |
| AWG | 10 - 24 |
| Длина зачистки | 8 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение |
| Минимальное сечение провода |
жесткий провод: 0,5 мм² гибкий провод: 0,5 мм² |
| Максимальное сечение провода |
жесткий провод: 16 мм² гибкий провод: 16 мм² |
| Наконечники |
с изоляцией: 0,5 - 16 мм² без изоляции: 0,5 - 16 мм² |
| AWG | 20 - 6 |
| Длина зачистки | 10 мм |
| Момент затяжки | 1,2 - 1,5 Нм |
| Сигнальные соединения | |
| Тип подключения | штекерное соединение |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 1 мм² гибкий провод: 1,5 мм² |
| Наконечники |
с изоляцией: 0,2 - 1,5 мм² без изоляции: 0,2 - 0,75 мм² |
| AWG | 24 - 16 |
| Длина зачистки | 8 мм |
| Момент затяжки | 1,2 - 1,5 Нм |
| Сигнальный интерфейс | |
| Типы сигналов |
светодиодная индикация (LED) контакт аварийной сигнализации связи активный выходной сигнал Out1 (цифровой, программируемый) активный выходной сигнал Out2 (аналоговый, программируемый) контакт связи сигнальная земля (SGnd) |
| Сигналы вывода |
Pвых > 100% (зеленый LED, мощность > 960 Вт) Pвых > 75% (зеленый LED, мощность > 720 Вт) Pвых > 50% (зеленый LED, мощность > 480 Вт) Uвых > 0.9 х Uуст (зеленый LED) Uвых < 0.9 хUуст (мигающий зеленый LED) |
| Электрические характеристики | |
| Количество фаз | 1 |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) / 0,5 кВ DC (регулярные испытания) |
| Испытательное напряжение изоляции (вход/PE) | 2,5 кВ AC (типовые испытания) / 2,4 кВ AC (регулярные испытания) |
| Частота переключения |
вспомогательный преобразователь: 85 - 107 кГц основной преобразователь: 45 - 200 кГц PFC каскад: 50 - 500 кГц |
| Особенности | |
| Технология SFB (селективное предварительное отключение) | есть |
| Интерфейс NFC для настройки | есть |
| Мониторинг и предварительная диагностика | есть |
| Индикация состояния |
контроль критических состояний предупреждение о возможных неисправностях |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95 % (без конденсата) |
| Максимальная высота | ≤ 5000 м |
| Материал |
материал корпуса: металл материал крышки: нержавеющая сталь X6Cr17 материал боковых компонентов: алюминий |
| Степень защиты | IP20 |
| Класс горючести | UL94 V0 (корпус / клеммы) |
| Монтажные параметры |
расстояние для монтажа: слева/справа: 5 мм; сверху/снизу: 50 мм тип монтажа: DIN-рейка 35 мм положение монтажа: горизонтально на DIN-рейке NS35 (соответствует EN60715) защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >934,000 ч при 40°C: >555,000 ч при 60°C: >249,000 ч |
| Габариты изделия | 120 х 130 х 140 мм |
| Вес нетто | 2,887 кг |
| Вес брутто | 3,25 кг |
| Комплектация | блок питания Phoenix QUINT4-PS-1AC-24DC-40 – 1 шт |
