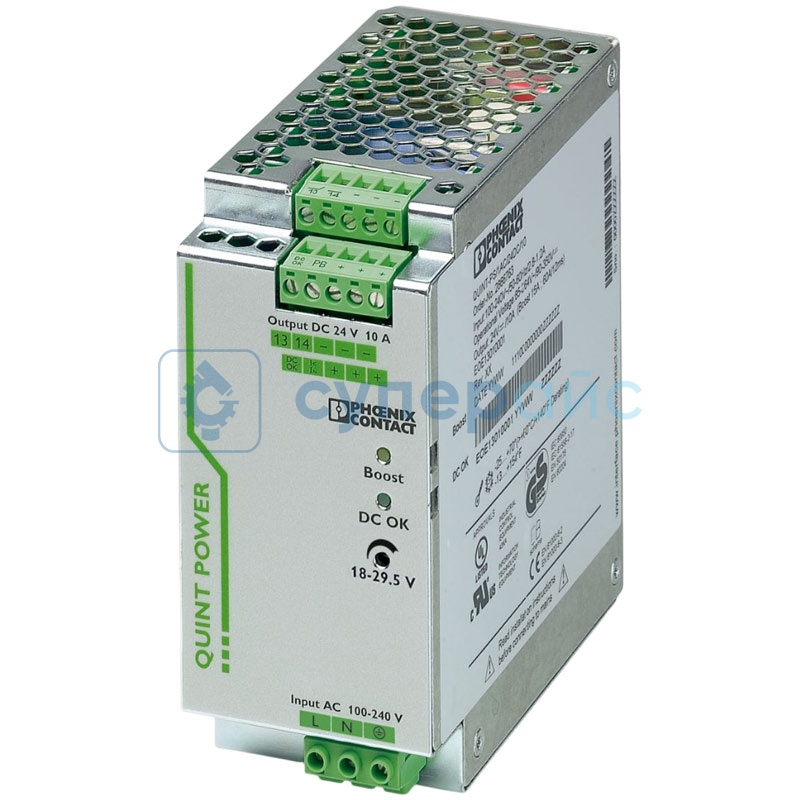

Блок питания для технологических систем Phoenix QUINT-PS-1AC-24DC-10
Артикул (код товара): 40374
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
27 390 ₽
27 390 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
40374
Модель (серия)
QUINT-PS-1AC-24DC-10
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT-PS-1AC-24DC-10
Общие данные
Артикул (код товара)
40374
Производитель (бренд)
Модель (серия)
QUINT-PS-1AC-24DC-10
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от короткого замыкания
Защита от короткого замыкания
Степень защиты IP
IP20
Описание Phoenix QUINT-PS-1AC-24DC-10
Технические характеристики Phoenix QUINT-PS-1AC-24DC-10
| Входные параметры | |
| Номинальный диапазон входного напряжения (AC) | 100 - 240 В AC |
| Рабочий диапазон входного напряжения (AC) | 85 - 264 В AC (-15 - +10 %) |
| Снижение мощности (Static Boost) | < 100 В AC (1 %/В) |
| Диапазон входного напряжения (AC) | 85 - 264 В AC |
| Диапазон входного напряжения (DC) | 90 - 350 В DC |
| Максимальная электрическая прочность | 300 В AC |
| Типовые напряжения сети | 120 В AC / 230 В AC |
| Пусковой ток | < 15 А |
| Интеграл пускового тока (I²t) | < 1,5 А²·с |
| Ограничение пускового тока | 15 А |
| Частота сети | 45 - 65 Гц |
| Время поддержки сети | > 36 мс (при 120 В AC и 230 В AC) |
| Потребляемый ток | 4 А (100 В AC) / 1,7 А (240 В AC) |
| Номинальная мощность | 302 ВА |
| Защитная схема | защита от переходных процессов (варистор) |
| Коэффициент мощности (cos φ) | 0,85 |
| Типичное время отклика | < 0,15 с |
| Внутренний предохранитель | 10 А (встроенный, медленный) |
| Допустимые резервные предохранители (AC) | B10, B16 |
| Допустимый резервный предохранитель (DC) | требуется внешний предохранитель |
| Рекомендуемый автоматический выключатель | 10 - 20 А (характеристики B, C, D, K) |
| Ток разряда PE | < 3,5 мА |
| Номинальный диапазон входного напряжения (DC) | 110 - 250 В DC |
| Рабочий диапазон входного напряжения (DC) | 110 - 350 В DC (-18 - +40%) |
| Снижение мощности (Static Boost) | < 110 В DC (1 %/В) |
| Потребляемый ток | 3,4 А (при 110 В DC) / 1,5 А (при 250 В DC) |
| Выходные параметры | |
| КПД | 92 % (при 120 В AC) / 93,2 % (при 230 В AC) |
| Характеристика выхода | U/I (напряжение/ток) |
| Номинальное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 18 - 29,5 В DC (при > 24 В DC мощность ограничена) |
| Номинальный выходной ток | 10 А |
| POWER BOOST (IBoost) | 15 А (постоянный, при -25 - +40 °C, Uвых = 24 В DC) |
| Static Boost (IStat.Boost) | 15 А (постоянный) |
| Селективное отключение (ISFB) | 60 А (12 мс) |
| Типы автоматов защиты | B2 / B4 / B6 / C2 / C4 |
| Температурный дрейф | 60 - 70 °C (2,5 %/K) |
| Обратная связь по напряжению | ≤ 35 В DC |
| Контроль отклонений |
< 1 % (при изменении нагрузки 10 - 90% в статике) < 2 % (при динамическом изменении нагрузки 10 - 90%) < 0,1 % (при колебаниях входного напряжения ± 10 %) |
| Остаточная пульсация | < 50 мВ (среднеквадратичное значение) |
| Функции защиты | |
| Защита от перенапряжения | есть |
| Защита от короткого замыкания | есть |
| Мощностные характеристики | |
| Выходная мощность | 240 Вт / 360 Вт |
| Потери | холостой ход: < 9,1 Вт / номинальная нагрузка: < 22 Вт |
| Время нарастания | < 0,05 с (10 - 90 % Uвых) |
| Параллельное соединение | есть (для резервирования и увеличения мощности) |
| Последовательное соединение | есть |
| Сигнальные выходы | |
| Сигнал DC OK (активный) |
описание: Высокий уровень сигнала при Uвых > 0.9 х Uном диапазон коммутируемого напряжения: 18 - 24 В DC максимальный пусковой ток: ≤ 20 мА (с защитой от КЗ) рабочий ток нагрузки: ≤ 20 мА |
| Сигнал DC OK (релейный, "сухой контакт") |
описание: контакт замыкается при Uвых > 0.9 х Uном максимальное коммутируемое напряжение: 30 В AC / 24 В DC пусковой ток: 0,5 А (AC) / 1 А (DC) рабочий ток нагрузки: ≤ 1 А |
| Сигнал POWER BOOST (активный) |
описание: высокий уровень сигнала при Iвых < Iном диапазон коммутируемого напряжения: 18 - 24 В DC выходное напряжение: + 24 В DC максимальный пусковой ток: 20 мА (с защитой от КЗ) рабочий ток нагрузки: ≤ 20 мА |
| Входные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
| AWG | 16 / 12 |
| Длина зачистки | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Выходные соединения | |
| Тип подключения | винтовое соединение (М3) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
| AWG | 16 / 12 |
| Длина зачистки | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Сигнальные подключения | |
| Тип подключения | винтовое соединение (М3) |
| Минимальное сечение провода |
жесткий провод: 0,2 мм² гибкий провод: 0,2 мм² |
| Максимальное сечение провода |
жесткий провод: 2,5 мм² гибкий провод: 2,5 мм² |
| AWG | 16 / 12 |
| Момент затяжки | 0,5 - 0,6 Нм |
| Сигнальная индикация и обработка | |
| Типы сигнальных выходов |
светодиодная индикация (LED) активный выход (открытый коллектор) релейный контакт ("сухой контакт") |
| Индикация DC OK (активный выход) |
индикация: зеленый LED "DC OK" при Uвых > 0.9 х Uном аварийный режим: мигающий зеленый LED при Uвых < 0.9 х Uном дополнительно: LED горит при Iвых < Iном |
| Индикация DC OK (релейный выход) |
индикация: зеленый LED "DC OK" при Uвых > 0.9 х Uном аварийный режим: мигающий зеленый LED при Uвых < 0.9 х Uном |
| Индикация POWER BOOST (активный выход) | индикация: желтый LED "BOOST" при Iвых > Iном |
| Электрические характеристики | |
| Количество фаз | 1 |
| Испытательное напряжение изоляции (вход/выход) | 4 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Испытательное напряжение изоляции (выход/PE) | 0,5 кВ DC (типовые испытания) |
| Испытательное напряжение изоляции (вход/PE) | 3,5 кВ AC (типовые испытания) / 2 кВ AC (регулярные испытания) |
| Особенности | |
| Технология POWER BOOST |
обеспечивает постоянный ток до 1,5 х номинального (например, 30 А вместо 20 А) для: пуска электродвигателей импульсных нагрузок устройств с высокими пусковыми токами |
| Селективная защита (SFB Technology) |
кратковременная подача тока до 6 х номинального (120 А при 20 А номинала) в течение 12 мс мгновенное срабатывание стандартных автоматов (характеристики B/C/D/K) избирательное отключение только аварийной линии |
| Предотвращение ложных отключений | есть |
| Бесперебойная работа параллельных нагрузок | есть |
| Мониторинг параметров в реальном времени | есть |
| Раннее предупреждение о перегрузках или отклонениях | есть |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °С |
| Температура хранения | -40 - 85 °С |
| Влажность | ≤ 95% (при 25 °C, без конденсата) |
| Максимальная высота | ≤ 5000 м (коррекция параметров выше 2000 м) |
| Материал |
основной корпус: металл кожух: оцинкованная сталь (без хрома VI) боковые элементы: алюминий |
| Степень защиты | IP20 |
| Класс горючести (UL 94) | V0 (корпус/клеммы) |
| Монтажные параметры |
монтажные зазоры: 5 мм (боковые), 50 мм (верх/низ) тип монтажа: на DIN-рейку NS35 (EN 60715) условия монтажа: при нагрузке ≥ 50%: 5 мм по горизонтали, 15 мм рядом с активными компонентами, 50 мм по вертикали защитное покрытие: отсутствует |
| Наработка на отказ (MTBF) |
при 25°C: >940 000 ч при 40°C: >530 000 ч при 60°C: >230 000 ч |
| Габариты изделия | 60 х 130 х 125 мм |
| Вес нетто | 1,145 кг |
| Вес брутто | 1,508 кг |
| Комплектация | блок питания Phoenix QUINT-PS-1AC-24DC-10 – 1 шт |
Часто задаваемые вопросы
Какие входные и выходные параметры у блока питания Phoenix QUINT-PS-1AC/24DC/10?
Блок принимает входное напряжение 1-фазной сети 85–264 В AC и выдаёт стабилизированные 24 В DC при номинальном токе до 10 А. Максимальная выходная мощность - 240 Вт. КПД превышает 90 %, что существенно снижает тепловыделение внутри шкафа автоматики и сокращает расходы на охлаждение.
Чем отличается линейка QUINT от других серий Phoenix Contact?
Серия QUINT ориентирована на критически важные применения с повышенными требованиями к надёжности и живучести. Имеет встроенный датчик предиктивной диагностики и функцию взрывного запуска (Power Boost). Поддерживается параллельное включение до 5 блоков для резервирования или увеличения выходной мощности. Рекомендуем ознакомиться с полным руководством пользователя перед первым включением.
Для каких систем автоматизации подходит этот блок питания?
Предназначен для питания промышленных PLC, распределённых систем ввода-вывода, частотных преобразователей, датчиков и исполнительных механизмов. Используется на производственных линиях, в энергетике, транспорте и инфраструктурных объектах. Сертификаты соответствия UL, GL, NEC Class 2 позволяют применять оборудование по всему миру. Рекомендуем ознакомиться с полным руководством пользователя перед первым включением.
Какие функции защиты есть у блока QUINT-PS?
Встроены многоуровневые защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Функция активного ограничения пикового тока (SFB) обеспечивает уверенный запуск мощных контакторов и двигателей. Диагностический выход и светодиодный индикатор информируют о состоянии блока в реальном времени. Рекомендуем ознакомиться с полным руководством пользователя перед первым включением.
Как выполняется монтаж блока на DIN-рейку?
Монтаж производится на стандартную DIN-рейку 35 мм по норме EN 60715. Механизм быстрой фиксации позволяет установить и снять блок без использования инструментов. Вес около 1,2 кг. Вентиляция естественная конвекция, принудительное охлаждение не требуется при правильном размещении в шкафу. Рекомендуем ознакомиться с полным руководством пользователя перед первым включением.
