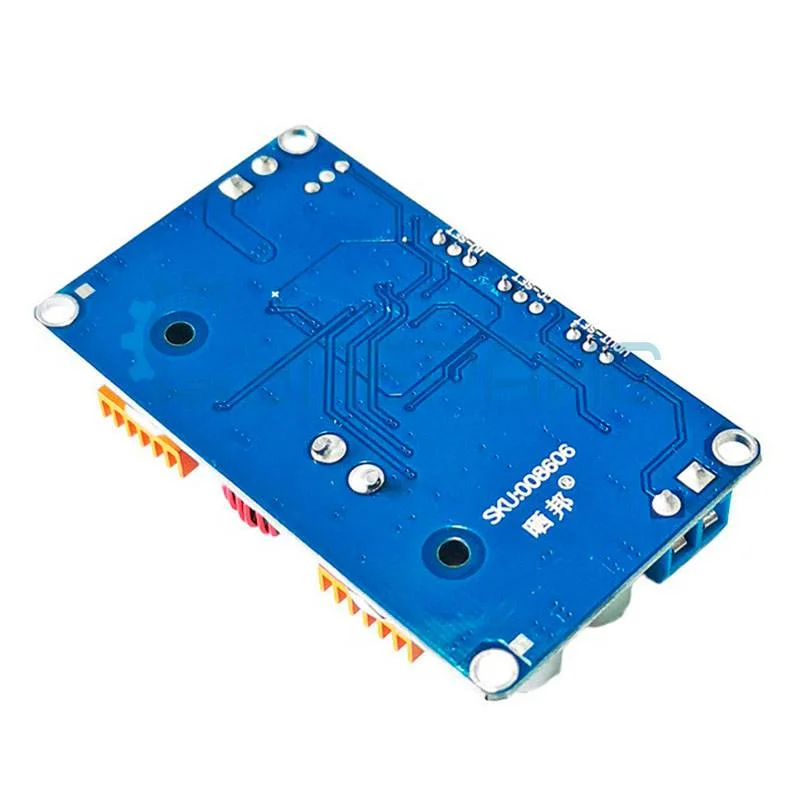

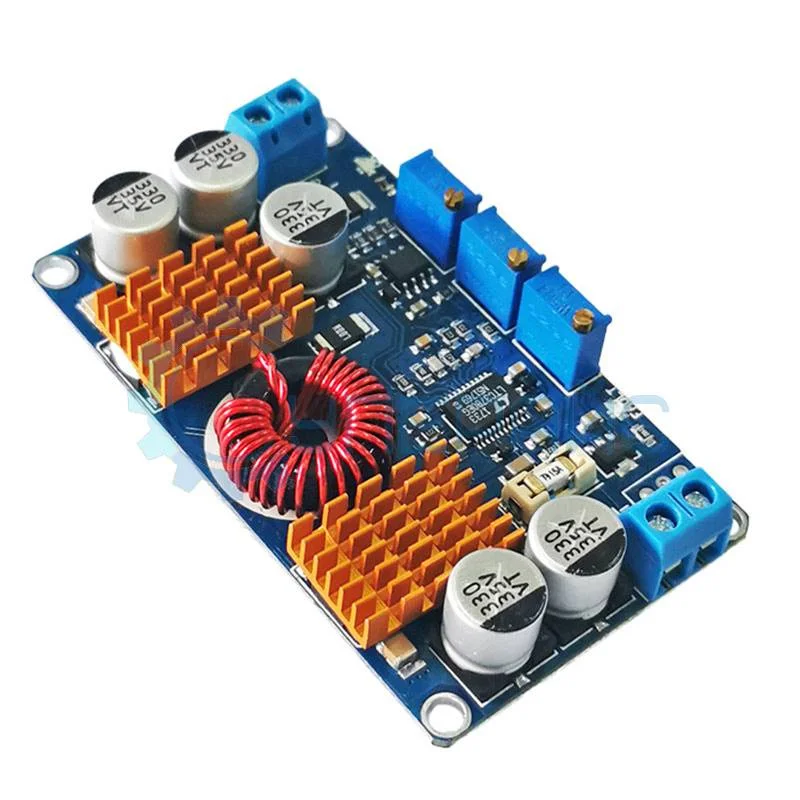

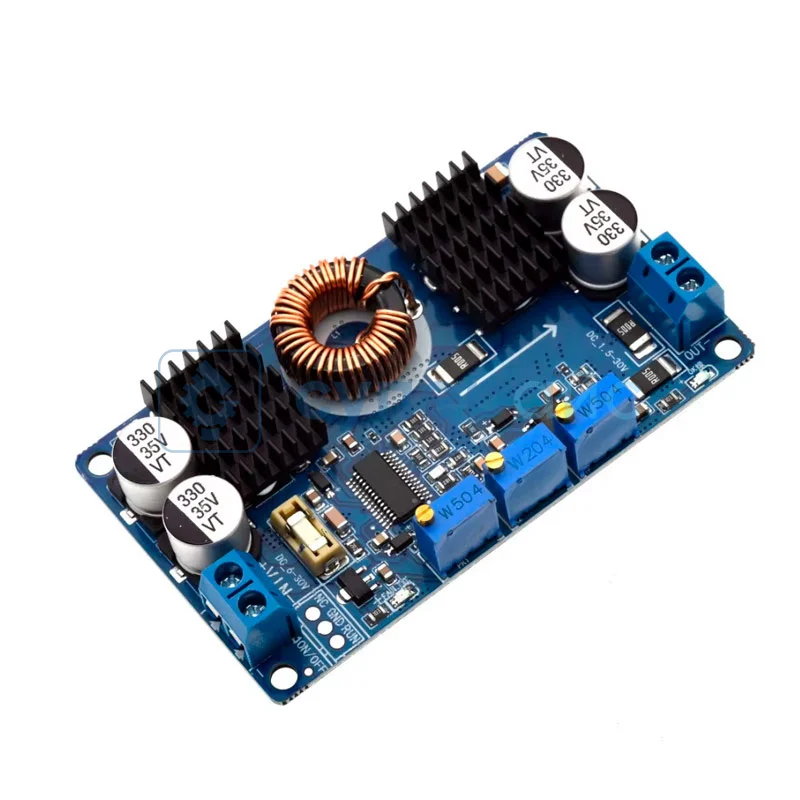

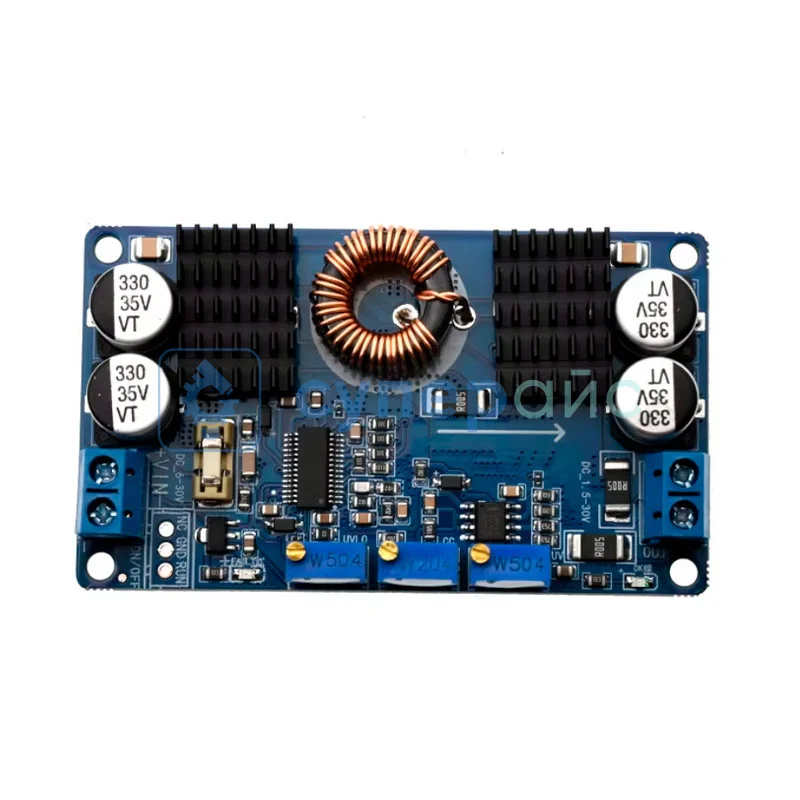

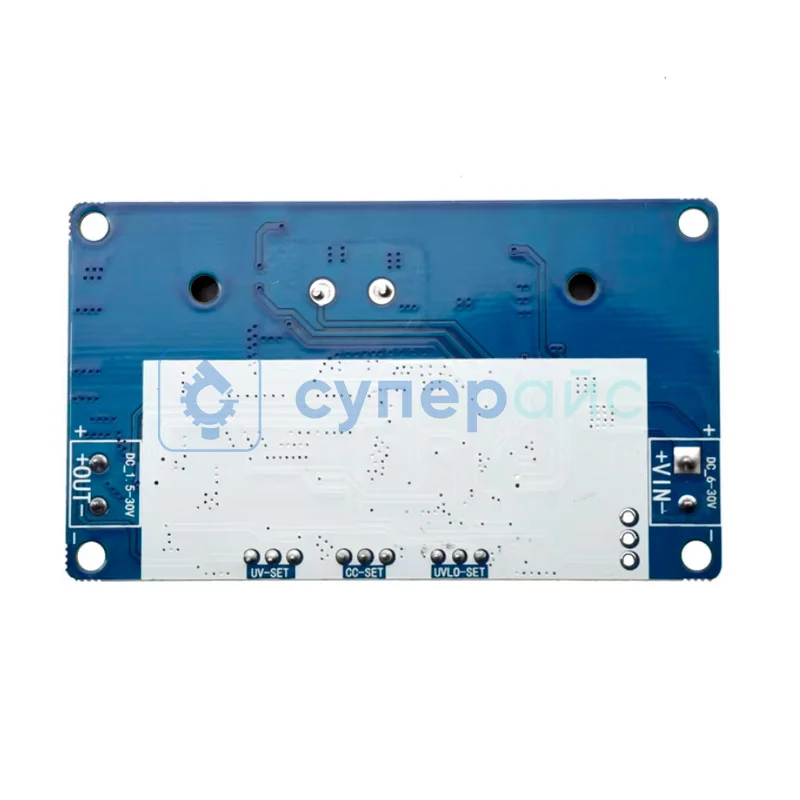

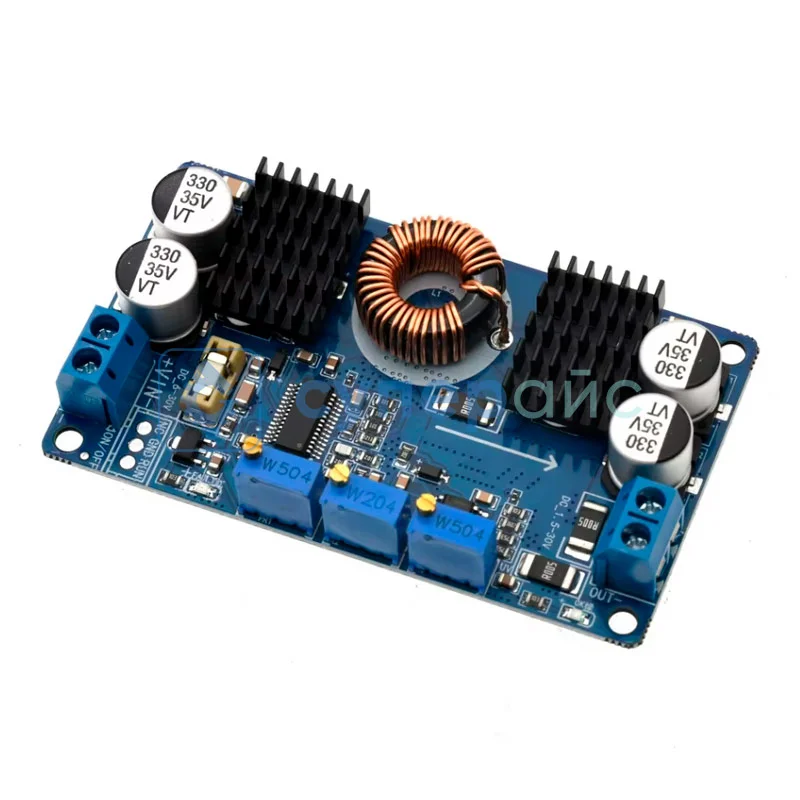

Синхронный DC-DC преобразователь на базе LTC3780
Артикул (код товара): 8616
НДС 22%
1 160 ₽
1 160 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 17 шт.
Артикул (код товара)
8616
Модель (серия)
LTC3780
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LTC3780
Общие данные
Артикул (код товара)
8616
Производитель (бренд)
Модель (серия)
LTC3780
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
LTC3780
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от пониженного напряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от пониженного напряжения
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Макс. вых. ток, А
Топология
Описание LTC3780
Технические характеристики LTC3780
| Входное напряжение | 5 В - 32 В |
| Выходное напряжение | 1 В - 30 В (регулируемое) |
| Ток |
максимальный 10 А номинальный 8 А |
| Мощность |
максимальная 130 Вт номинальная 80 Вт |
| Частота | 200 - 400 кГц |
| КПД | 95% |
| Пульсация | 50 мВ |
| Топология | Buck - Boost |
| Светодиодная индикация | есть |
| ШИМ контроллер | LTC3780 |
| Потенциометр | для регулировки выходного напряжения, максимального выходного тока, ограничения минимального входного напряжения |
| Защита | от перегрузки по току, короткого замыкания, перегрузки, аварийное отключение при падении, напряжения на входе ниже заданного |
| Общие характеристики | |

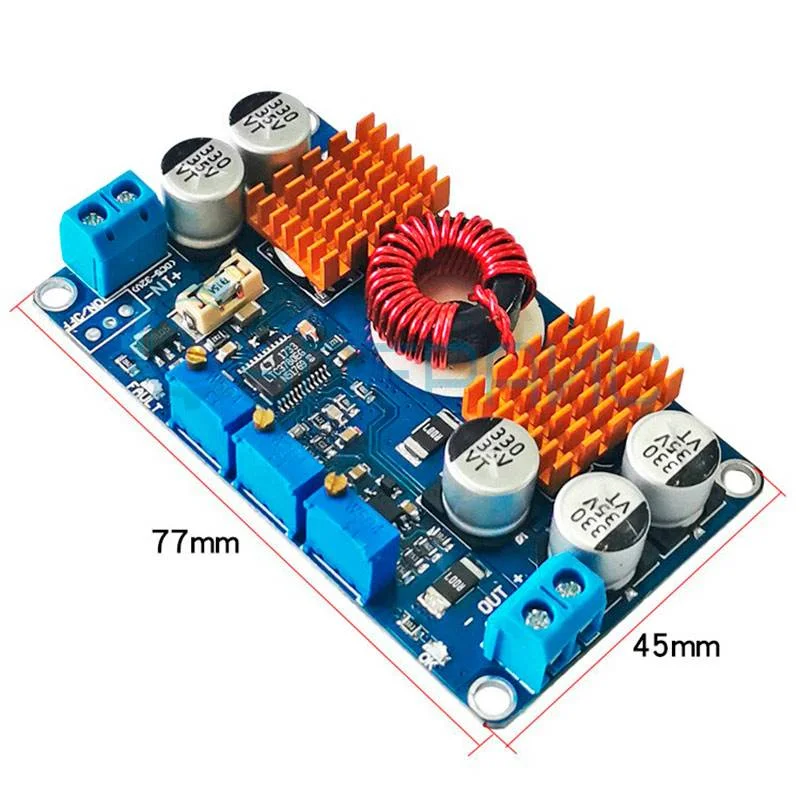

| Габариты модуля | 77 х 46 х 15 мм |
| Рабочая температура | от 0°С до 85°С |
| Относительная влажность | < 95% |
| Габариты упаковки | 80 x 45 x 10 мм |
| Вес брутто | 40 г |
| Комплектация | модуль питания - 1 шт |
Преобразователь на базе LTC3780
Синхронный DC-DC преобразователь — устройство для изменения напряжения постоянного тока. Это незаменимое оборудование в разных областях, где требуется эффективное управление и конвертирование электропитания.
Сферы применения
Конвертер электропитания LTC3780 способен работать с широким диапазоном входных и выходных напряжений, что делает его универсальным вариантом для различных задач:
- Преобразование энергии. Прибор преобразовывает электроэнергию в разных устройствах: ЗУ, блоках питания и инверторах.
- Альтернативная энергетика. Компактный преобразователь тока применяется в солнечных системах для управления энергией от солнечных панелей или ветрогенераторов.
- Автомобильная электроника. Устройство конвертирует напряжение для зарядки устройств и питания разных компонентов автомобилей, автоаксессуаров и автоэлектроники.
- Автономные источники питания. Используется для стабильного напряжения в аккумуляторных системах.
Синхронный преобразователь на базе LTC3780 — это надёжное устройство, которое выдаёт стабильное напряжение с постоянным током. С его помощью достигается эффективная конвертация энергии, что делает его обязательным компонентом во многих решениях.
Часто задаваемые вопросы
В чём особенность преобразователя на LTC3780?
Это универсальный buck-boost модулятор: он может как понижать, так и повышать входное напряжение. При входном диапазоне 5–32 В на выходе получается стабильное напряжение 1–30 В. Это критично для систем с плавающим питанием, например, солнечных панелей или автомобильных бортовых сетей, где напряжение меняется в зависимости от нагрузки.
Какой максимальный ток у этого модуля?
Модуль выдаёт до 10 А при хорошем охлаждении. Синхронная топология с двумя ключами MOSFET снижает потери, поэтому LTC3780 эффективнее асинхронных аналогов при тех же токах нагрузки. При токе 10 А КПД остаётся на уровне 90–93%, что редкость для таких мощных модулей.
Можно ли использовать для автомобильного питания?
Идеально подходит. Автомобильная сеть даёт 10–14,5 В, а LTC3780 выдаёт стабильные 12 В при просадках и 5 В для USB-гаджетов при повышенном напряжении генератора, защищая электронику от скачков. Модуль также выдерживает кратковременные броски до 40 В, что случается при запуске двигателя.
Как регулируется выходное напряжение?
Регулировка выполняется многооборотным потенциометром на плате. Поверните его отвёрткой, контролируя показания мультиметра, чтобы установить точное значение напряжения для вашей конкретной нагрузки. Потенциометр имеет достаточно оборотов, чтобы выставить значение с точностью до десятых долей вольта.
Нужен ли радиатор для LTC3780?
При токах выше 5 А обязателен дополнительный радиатор или принудительное охлаждение вентилятором. Плата уже имеет небольшой алюминиевый теплоотвод, но для длительной работы на 10 А его недостаточно. Рекомендуется также обеспечить свободную циркуляцию воздуха вокруг платы.
Есть ли защита от короткого замыкания?
Да, встроенный контроллер ограничивает ток и отключает выход при обнаружении КЗ. При срабатывании защиты светодиодный индикатор меняет состояние, и для возобновления работы нужно снять короткую нагрузку. Защита срабатывает за доли миллисекунды, что предотвращает повреждение как модуля, так и источника питания.
Документация и ПО LTC3780
Название
Язык
Версия
Размер и тип
Спецификация на микросхему LTC3780 (Datasheet)
Язык:
Английский
Размер и тип:
1.16 Мб,
PDF
