Описание Модуля энкодера EC11
Технические характеристики EC11 PH2.0-5pin
| Рабочее напряжение | 3,3 / 5 В |
| Количество круговых импульсов | 20 инкрементных кодеров |
| Интерфейс | PH2.0 5 pin (к разъему Dupont 2.54) |
| Резистор 10 кОм / 0,1 мкФ | есть |
| Общие характеристики | |
| Диаметр крепежного отверстия | 3 мм |
| Габариты изделия | 35 х 23 мм |
| Вес | 6,9 г |
| Комплектация | модуль энкодера EC11 PH2.0-5pin - 1 шт |

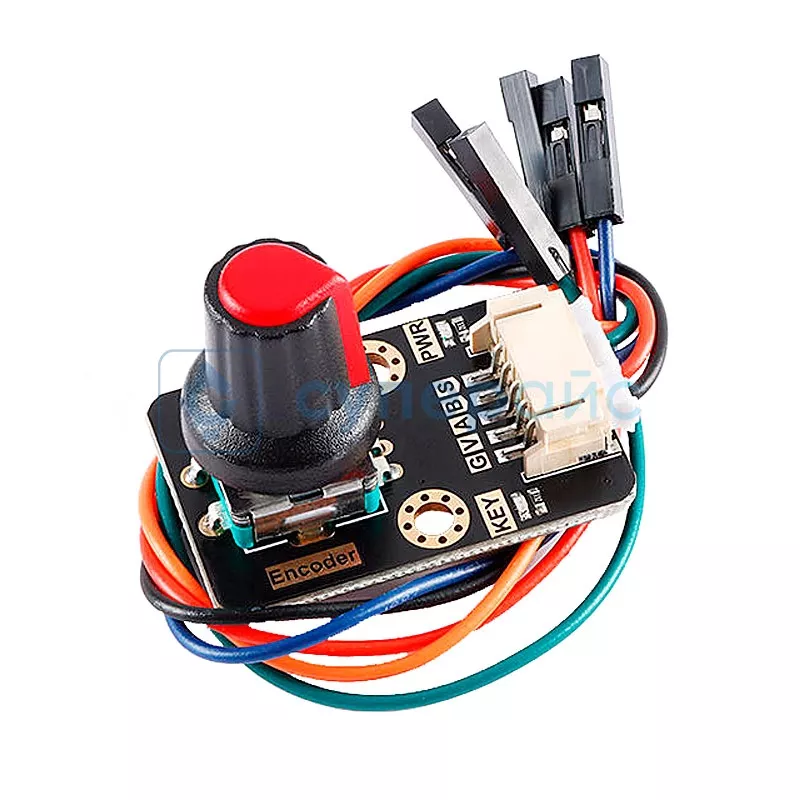

Модуль энкодера EC11 PH2.0-5pin
Модуль энкодера EC11 PH2.0-5pin — это электронный компонент для фиксации положения ручки и управления настройками в цифровых устройствах. Изделие подходит для сборки лабораторных макетов, настройки пользовательского интерфейса и создания панелей управления. Компактный корпус легко помещается на плате. Ниже отвечаем на ряд возможных вопросов о модели.
Как работает модуль?
В основе конструкции — инкрементальный импульсный энкодер на 20 периодов, который генерирует последовательность сигналов при вращении ручки. Это позволяет точно определять направление и количество оборотов, что важно для выбора режимов, регулировки параметров или пошаговой настройки функций.
Чем отличается интерфейс?
Устройство оснащено 5-pin-соединением формата PH2.0, совместимым с разъёмами Dupont 2.54. Такой интерфейс обеспечивает быстрый монтаж и интеграцию в стандартные электронные схемы управления. Диаметр крепёжного отверстия составляет 3 мм.
Как организована конструкция?
Предусмотрены RC-фильтры (резисторы 10 кОм и конденсаторы 0,1 мкФ) для гашения дребезга. Благодаря этому обеспечивается надежная передача данных при интенсивном вращении.
Где применяют такие компоненты?
Поворотный энкодер EC11 PH2.0-5pin может применяться как составной элемент лабораторных установок, электронных приборов, систем автоматизации и учебных макетов. Модель будет полезна там, где требуется точное и интуитивное управление параметрами или необходимо выбирать функции через физический интерфейс.
