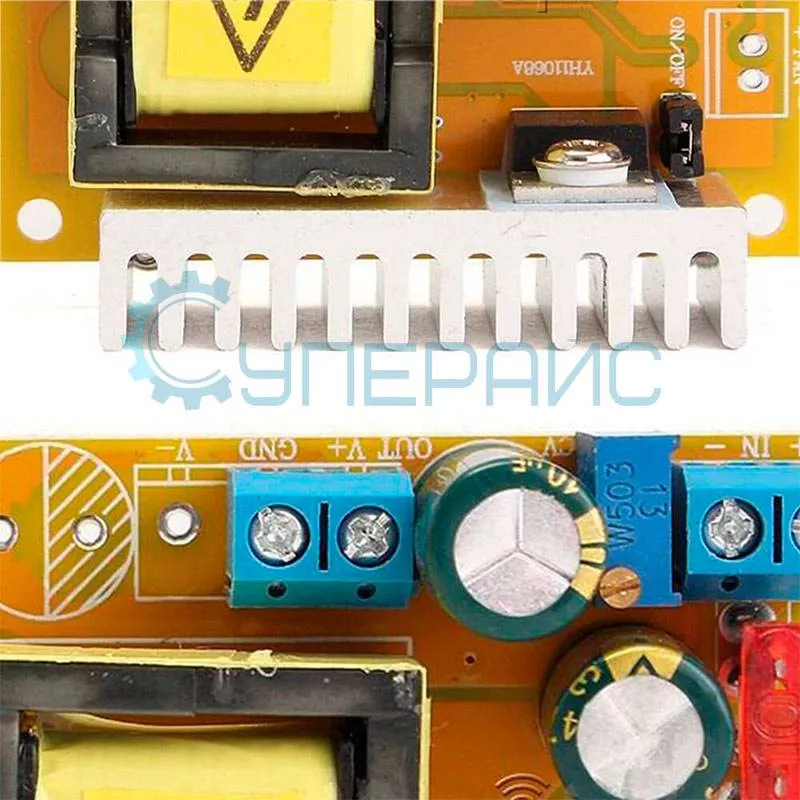

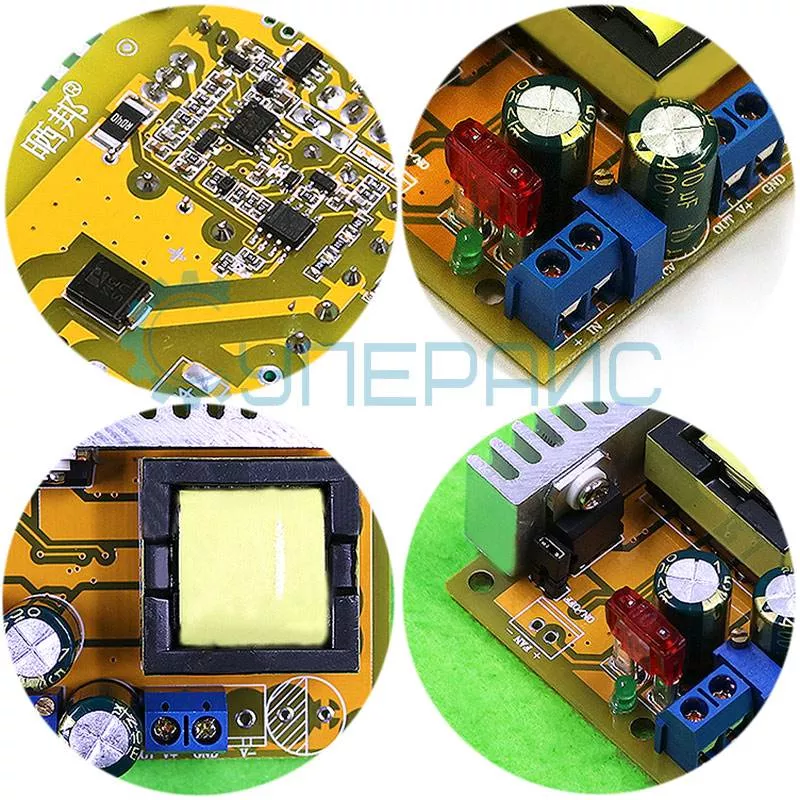

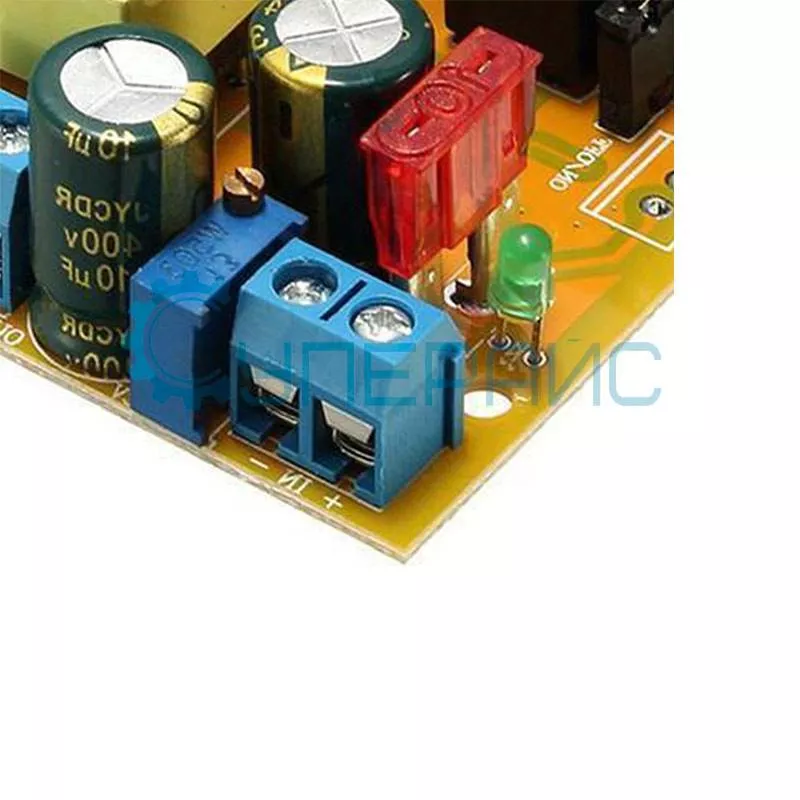

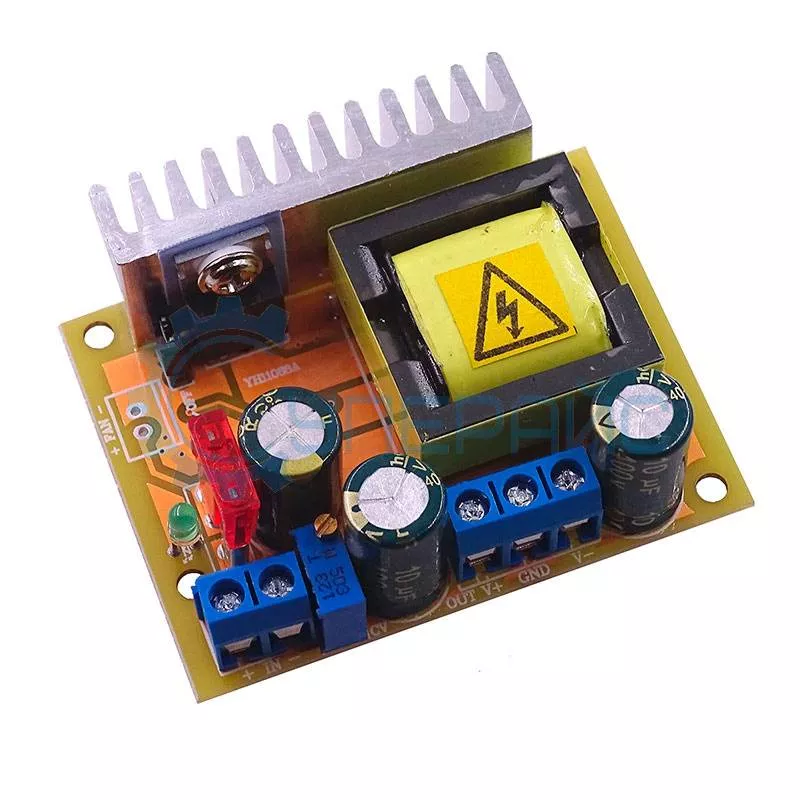

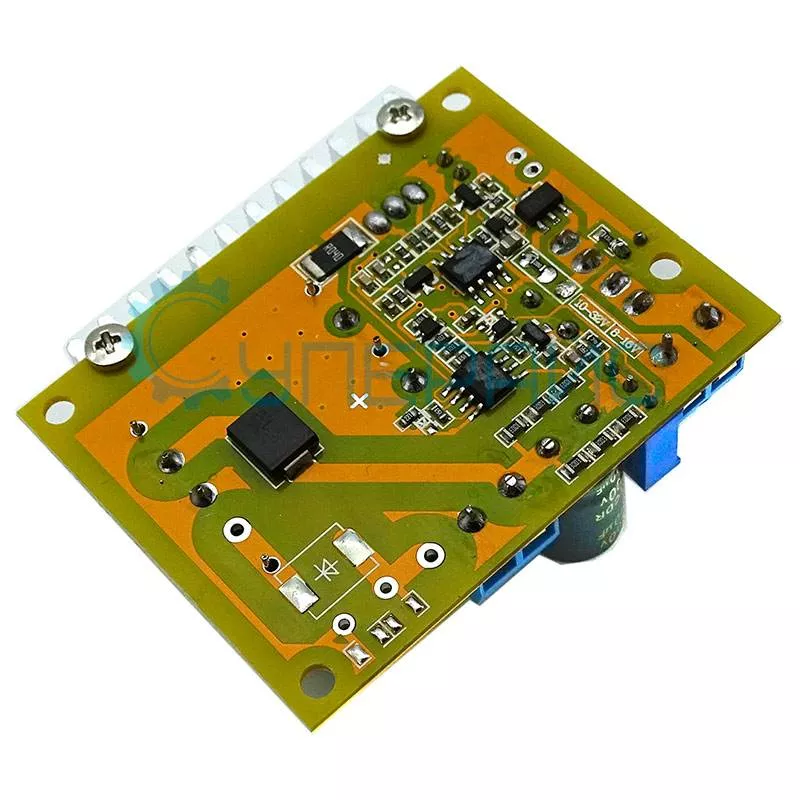

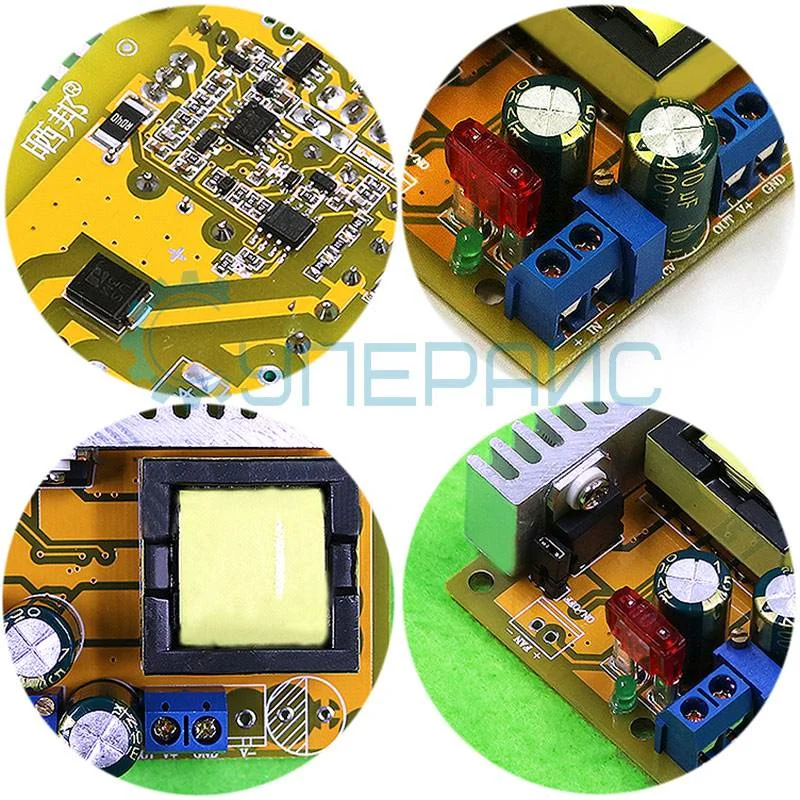

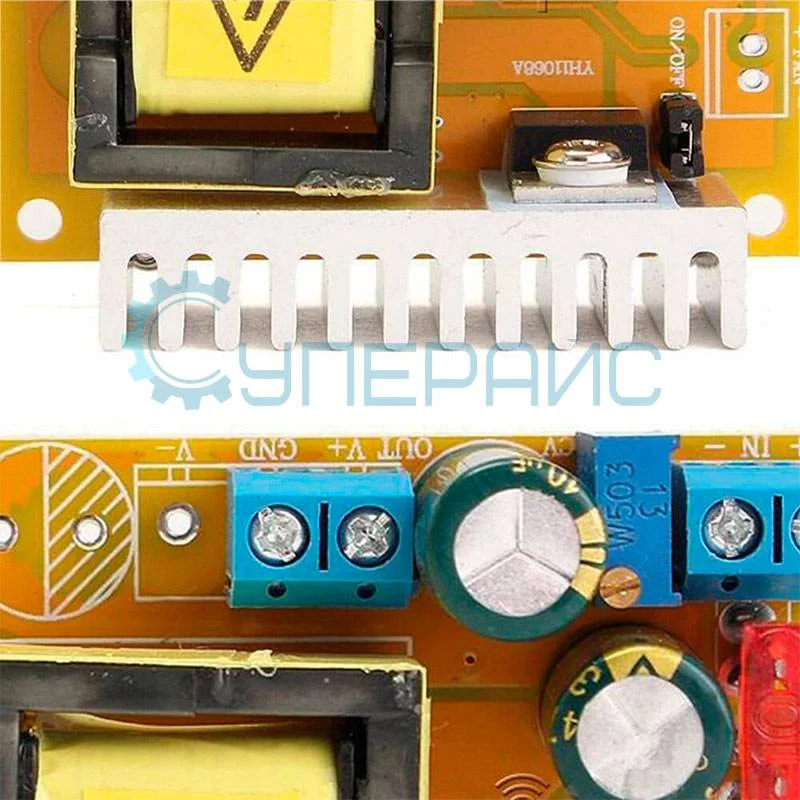

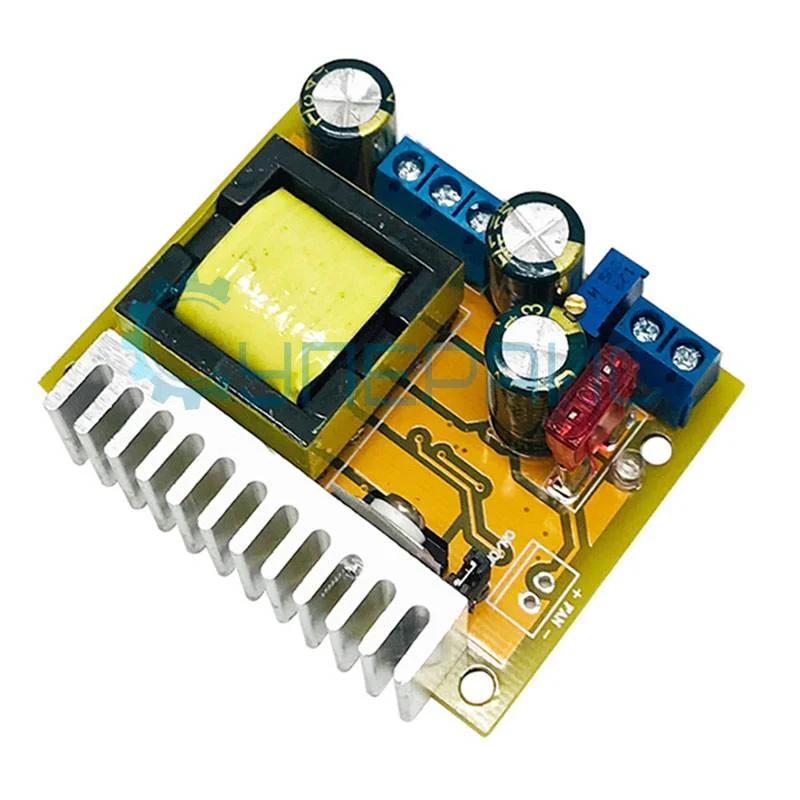

Модуль ZVS YH11068A с двухполярным выходным напряжением
Артикул (код товара): 8684
650 ₽
650 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 21 шт.
Артикул (код товара)
8684
Модель (серия)
YH11068A
Производитель (бренд)
Страна производства
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ZVS YH11068A
Артикул (код товара)
8684
Модель (серия)
YH11068A
Гарантия, мес.
6
Тип
Кол-во каналов
Мин. вход. напряжение, В
Макс. вход. напряжение, В
Мин. вых. напряжение, В
Макс. вых. напряжение, В
Макс. вых. ток, А
Возм. регулировки вых. тока
Возм. регулировки вых. напряжения
Тип микросхемы
YH11068A
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от обратной полярности
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от обратной полярности
Функции
Нет
Топология
Показать больше
Показать меньше
Описание ZVS YH11068A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ YH11068A
| Характеристики DC–DC преобразователя | |
| Диапазон входного напряжения | DC 8 - 32 В (по умолчанию 10 - 32 В) |
| Диапазон выходного напряжения | + 45 - 390 В (по умолчанию ± 50 В) |
|
Максимальный входной ток |
5 А |
| Выходной ток | 0.2 А |
|
Выходная мощность |
номинальная 40 Вт, максимальная 70 Вт |
| Рабочая частота | 75 кГц |
| КПД | 88 % |
| Топология |
Boost |
| Индикатор питания | есть |
|
Высокоточный подстроечный резистор |
для регулировки выходного напряжения (CV) |
| Силовой транзистор | RU7088R3 — MOSFET |
| Защита |
от превышения тока, > 4.5 А, от перенапряжения, > 410 В, от обратной полярности, от короткого замыкания |
| Общие характеристики | |
| Ток холостого хода | 15 мА |
| Рабочая температура |
- 40 ∼ + 85°С |
| Относительная влажность | 95 % |
| Габариты упаковки | 60 х 50 х 20 мм |
| Вес нетто | 55 г |
| Комплектация | повышающий модуль ZVS YH11068A - 1 шт |
Обратите внимание: входное напряжение преобразователя должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
