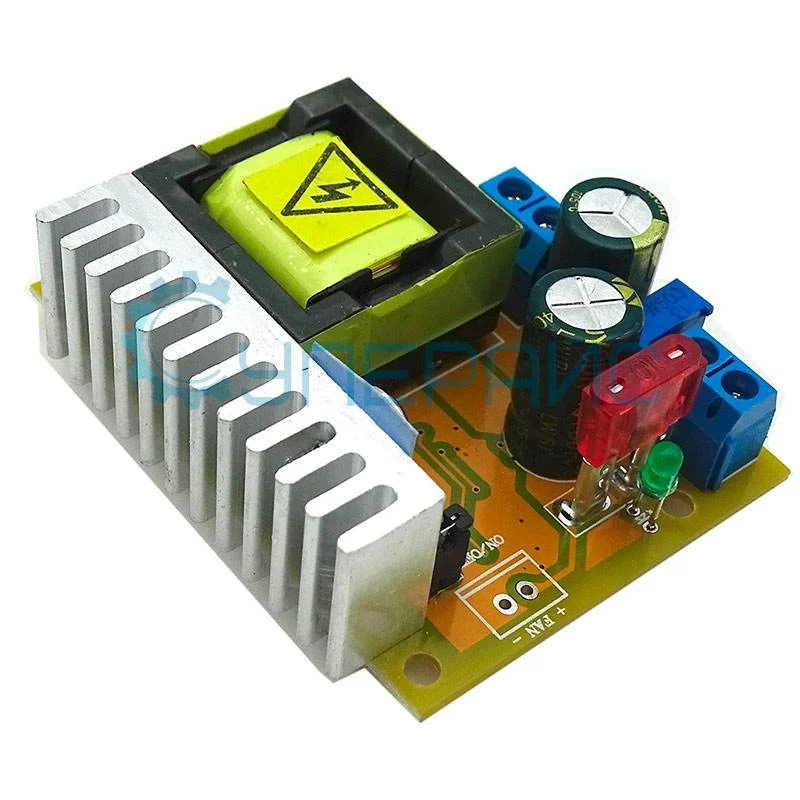

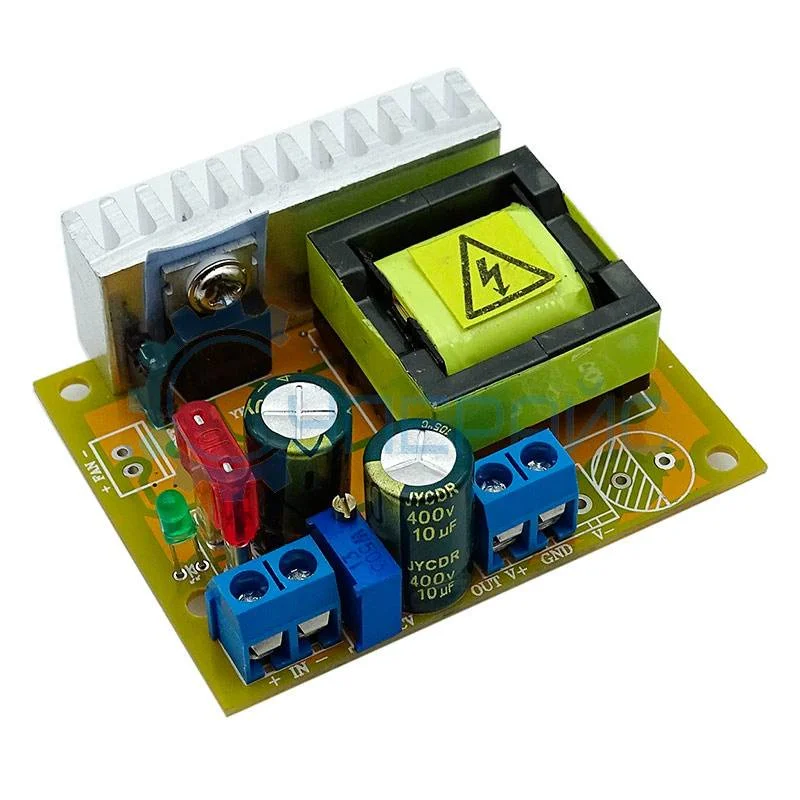

Повышающий преобразователь постоянного тока ZVS YH11068A
Артикул (код товара): 8680
НДС 22%
789 ₽
789 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 16 шт.
Артикул (код товара)
8680
Модель (серия)
YH11068A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ZVS YH11068A
Общие данные
Артикул (код товара)
8680
Производитель (бренд)
Модель (серия)
YH11068A
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Кол-во каналов
Тип микросхемы
RU7088R3
Макс. вых. ток, А
Топология
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от обратной полярности
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от обратной полярности
Встроенные функции и опции
Общие характеристики
Индикация
Светодиодные индикаторы
ИПД (Interfaces / Inputs and Outputs)
Нет
Описание ZVS YH11068A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ YH11068A
| Характеристики DC–DC преобразователя | |
| Диапазон входного напряжения | DC 8 - 32 В |
| Диапазон выходного напряжения | 45 - 390 В |
|
Максимальный входной ток |
5 А |
| Выходной ток | 0.2 А |
|
Выходная мощность |
номинальная 40 Вт, максимальная 70 Вт |
| Рабочая частота | 75 кГц |
| КПД | 88 % |
| Топология |
Boost |
| Индикатор питания | есть |
|
Высокоточный подстроечный резистор |
для регулировки выходного напряжения (CV) |
| Силовой транзистор | RU7088R3 — MOSFET |
| Защита |
от превышения тока, > 4.5 А, от перенапряжения, > 410 В, от обратной полярности, от короткого замыкания |
| Общие характеристики | |
| Ток холостого хода | 15 мА |
| Рабочая температура |
- 40 ∼ + 85°С |
| Относительная влажность | 95 % |
| Габариты | 60 х 50 х 20 мм |
| Вес нетто | 55 г |
| Комплектация | повышающий модуль ZVS YH11068A - 1 шт |
Обратите внимание: входное напряжение преобразователя должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Часто задаваемые вопросы
Какой источник питания нужен для модуля?
Источник подбирают по входному напряжению модуля и по току, который потребляет нагрузка. Высоковольтные преобразователи по схеме ZVS могут брать значительный ток, поэтому блок питания должен иметь запас по мощности. Слабый источник просядет по напряжению, и преобразователь не выйдет на расчётный режим.
Зачем нужна схема ZVS?
ZVS означает переключение силовых ключей при нулевом напряжении, то есть мягкое переключение. Оно снижает потери и нагрев транзисторов по сравнению с жёстким переключением. Благодаря этому преобразователь эффективнее и меньше греется при передаче большой мощности, что важно для высоковольтных установок.
Нужно ли охлаждение силовых ключей?
При заметной мощности да: силовые транзисторы нагреваются, и им нужен радиатор, а при высокой нагрузке ещё и обдув. Без охлаждения ключи перегреются и выйдут из строя. Оцените рабочий ток и обеспечьте отвод тепла заранее, особенно если модуль работает продолжительное время под нагрузкой.
Насколько опасно высокое напряжение на выходе?
Высокое напряжение требует осторожности: оно может нанести травму и вызвать пробой изоляции. Работайте по правилам электробезопасности, изолируйте выходные цепи и не касайтесь схемы под напряжением. Такие модули предназначены для подготовленных пользователей, понимающих риски работы с высоковольтными установками.
