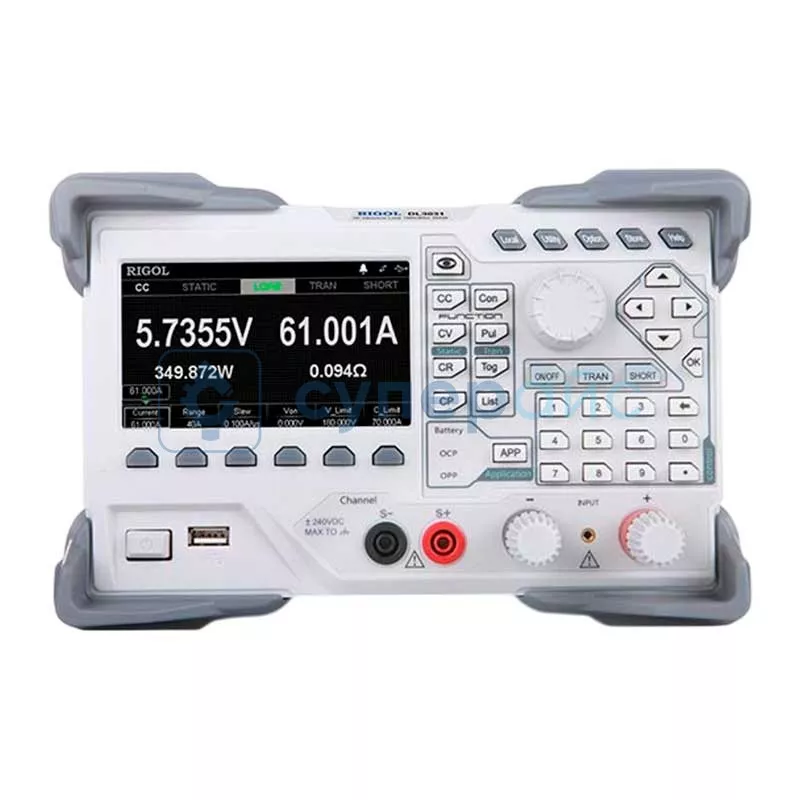

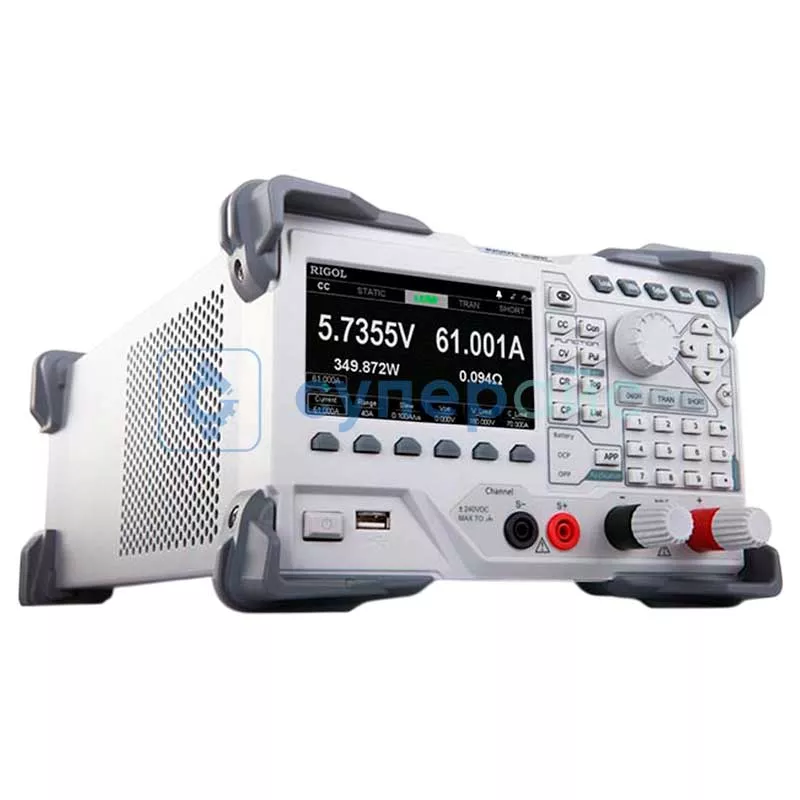

Электронная нагрузка программируемая Rigol DL3031
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DL3031
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
Описание RIGOL DL3031
Технические характеристики Rigol DL3031
| Входные параметры | |
| Напряжение | 0 - 150 В |
| Ток | 0 - 60 А |
| Мощность поглощения | 350 Вт |
| Минимальное рабочее напряжение (DC) | 1,3 В при 60 А |
| CC режим | |
| Диапазон |
0 - 6 A 0 - 60 A |
| Разрешение | 1 мA |
| Погрешность | ±(0,1%+0,1% полной шкалы) |
| Температурный коэффициент | 100 ppm/°C |
| CV режим | |
| Диапазон |
0 - 15 В 0 - 150 В |
| Разрешение | 1 мВ / 5 мВ |
| Погрешность | ±(0,05%+0,02% полной шкалы) |
| Температурный коэффициент | 50 ppm/°C |
| CR режим | |
| Диапазон |
0,08 Ом - 15 Ом 2 Ом - 15 кОм |
| Разрешение | 2 мA / V уст. |
| Погрешность | V вх/R уст * (0,2%) + 0,2% полной шкалы |
| CP режим | |
| Диапазон | 0 - 350 Вт |
| Разрешение | 100 мВт |
| Непрерывный режим (Con) | |
| Диапазон | 0,001 Гц - 15 кГц |
| Разрешение | 0,8% |
| Точность | ±0,5% |
| Диапазон рабочего цикла | 5% - 95%, 1% |
| Скорость нарастания тока | |
| Диапазон | 0,001 А/мкс - 1 А/мкс |
| Разрешение | 0,001 A/мкс |
| Точность | 5%+10 мкс |
| Измерение тока | |
| Диапазон | 0 - 60 A |
| Разрешение | 1 мA |
| Погрешность | ±(0,1%+0,1% полной шкалы) |
| Температурный коэффициент | 50 ppm/°C |
| Измерение напряжения | |
| Диапазон | 0 - 150 В |
| Разрешение | 0,1 мВ |
| Погрешность | ±(0,05%+0,02% полной шкалы) |
| Температурный коэффициент | 20 ppm/°C |
| Измерение сопротивления | |
| Диапазон | 0,08 Ом - 15 кОм |
| Разрешение | 2 мА / Vуст |
| Измерение мощности | |
| Диапазон | 0 - 350 Вт |
| Разрешение | 100 мВт |
| Стабильность (ток / напряжение): | ±(0,01% ±10 мА) / ±(0,01% ±10 мВ) |
| Входное сопротивление: | 350 кОм |
| Защита | |
| OVP (защита от перенапряжения) | есть |
| OCP (защита от перегрузки по току) | есть |
| OTP (защита от перегрева) | есть |
| OPP (защита от перегрузки мощности) | есть |
| LRV/RRV (защита от обратного напряжения - местная/удалённая) | есть |
| Стабильность |
±(0,01%+10 мА) ±(0,01%+10 мВ) |
| Входное сопротивление | 350 кОм |
| Прикладные и специальные режимы и функции: |
- тестирование батарей; - тестирование ИП защиты по току (OCP) и мощности (OPP); - тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; - эмуляция режима КЗ |
| Общие характеристики | |
| Дисплей |
ЖК, цветной 4,3" TFT, квазимонохромное цвет. отображение |
| Интерфейсы | USB Host/Device, RS-232 |
| Питание |
115 В ± 10%, 230В ± 10% (максимальное напряжение: 250В) <30 Вт |
| Габариты | 239 мм x 157 мм x 442 мм |
| Вес нетто | 7,6 кг |
| Вес брутто | 8,85 кг |
| Комплектация |
программируемая электронная нагрузка RIGOL DL3031 – 1 шт сетевой шнур – 1 шт предохранитель - 1 шт щит - 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость |
Универсальный держатель аккумуляторов BF-2A Преобразователь USB - UART TTL PL2303TA с авиационным разъемом на 4 контакта Преобразователь USB - UART TTL PL2303TA с портом mini USB |
Программируемая электронная нагрузка RIGOL DL3031: высокая точность для испытаний
DL3031 — многофункциональная нагрузка с диапазоном 0–150 В и 0–60 А, предназначенная для тестирования, аккумуляторов, БП и DC/DC-преобразователей. Ее максимальная мощность 350 Вт и разрешение 0,1 мВ/0,1 мА делают ее незаменимой для проверки устройств на соответствие промышленным стандартам.
Преимущества RIGOL DL303
- 4 режима работы: CC, CV, CR, CP — для эмуляции различных сценариев нагрузки.
- Динамические тесты: импульсный, непрерывный (до 15 кГц), цикличный (до 99999 циклов).
- Высокая точность: погрешность ±0,05% для тока и напряжения.
В режиме CR (сопротивление) устройство эмулирует нагрузку от 0,08 Ом до 15 кОм, а в CP (мощность) — поглощает до 350 Вт. Функция Battery Test автоматически строит кривые разряда, вычисляя реальную емкость батарей.
Электронная нагрузка поддерживает постоянный ток и постоянное напряжение, что позволяет:
- Проверять стабильность БП под динамической нагрузкой.
- Тестировать емкость аккумуляторов в режиме разряда.
- Анализировать КПД DC-DC преобразователей при разных уровнях мощности.
Цветной дисплей 4.3 дюйма отображает графики мощности, напряжения и тока в реальном времени. Например, при тестировании ИБП можно отслеживать переходные процессы при скачках нагрузки, а режим List позволяет задавать сложные сценарии из 512 шагов.
RIGOL DL3031 подходит для использования в:
- Производстве — валидация блоков питания перед серийным выпуском.
- Лабораториях — исследования характеристик аккумуляторов и солнечных панелей.
- Сервисных центрах — диагностика неисправностей в промышленном оборудовании.
Ключевые параметры: электронная нагрузка 350 Вт, программируемые режимы, разрешение 0,1 мВ, интерфейсы USB/LAN, тестирование батарей.
RIGOL DL3031 сочетает точность, гибкость и надежность, отвечая требованиям самых сложных задач в области энергетики и электроники.
Обзорная таблица электронных нагрузок Rigol
| Характеристики | DL3031 | DL3031A | DL3021 | DL3021А |
| Диапазон напряжения | 0 - 150 В | |||
| Диапазон тока | 0 - 60 А | 0 - 40 А | ||
| Мощность | 350 Вт | 200 Вт | ||
| Режимы работы | CC, CV, CR, CP | |||
| Дисплей | ЖК, цветной 4,3" TFT | |||
| Интерфейс | USB Host/Device, RS-232, LAN, Digital I/O | |||
| Цветовая схема | стандартная | улучшенная | стандартная | улучшенная |
