Электронная программируемая нагрузка RIGOL DL3021А
87 360 ₽
87 360 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
3057
Модель (серия)
DL3021А
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DL3021А
Общие данные
Основные характеристики
Вход. мощность (макс), Вт
Вход. напряжение (макс), В
Вход. ток (макс), А
Кол-во каналов
Разреш. напряжения, В
0,001
0,01
0,01
Разрешение тока, А
0,001
Тип нагрузки
Встроенные функции и опции
Возм. программирования
Встр. возм. тестирования аккумуляторных батарей
режим тестирования и измерения емкости аккумулятора
Дополнительные функции
динамическое тестирование
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
Наличие 4-х проводной схемы подключения
Режимы работы нагрузки
Стабилизация напряжения CV
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
Digital I/O
RS-232
LAN
Digital I/O
Описание RIGOL DL3021А
Технические характеристики RIGOL DL3021A
| Напряжение | 0 - 150 В |
| Ток | 0 - 40 А |
| Мощность поглощения | 200 Вт |
| CC режим | |
| Диапазон | 0 - 4 A / 0 - 40 A |
| Разрешение | 0,1 мA |
| Погрешность | ±(0,05%+0,05% полной шкалы) |
| CV режим | |
| Диапазон | 0 - 15 В / 0 - 150 В |
| Разрешение | 1 мВ / 5 мВ |
| Погрешность | ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы) |
| CR режим | |
| Диапазон | 0,08 Ом - 15 Ом / 2 Ом - 15 кОм |
| Разрешение | 2 мA / V уст. |
| Погрешность | V вх/R уст * (0,2%) + 0,2% полной шкалы |
| CP режим | |
| Диапазон | 0 - 200 Вт |
| Разрешение | 100 мВт |
| Динамические режимы: | непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов) |
| Непрерывный режим (Con) | 0,001 Гц - 30 кГц |
| Скорость изменения тока | |
| Диапазон |
0,001 A/мкс - 0,3 A/мкс 0,001 A/мкс - 3 A/мкс (>5 В) |
| Разрешение | 0,001 A/мкс |
| Прикладные и специальные режимы и функции: |
- тестирование батарей; - тестирование ИП защиты по току (OCP) и мощности (OPP); - тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; - эмуляция режима КЗ |
| Диапазон минимального напряжения Von | 0 - 150 В |
| Измерение тока | |
| Диапазон | 0 - 40 A |
| Разрешение |
0,1 мA |
| Погрешность | ±(0,05%+0,05% полной шкалы) |
| Измерение напряжения | |
| Диапазон | 0 - 150 В |
| Разрешение | 1 мВ |
| Погрешность | ±(0,05%+0,02% полной шкалы) |
| Измерение сопротивления | |
| Диапазон | 0,08 Ом - 15 кОм |
| Разрешение | 2 мА / Vуст |
| Измерение мощности | |
| Диапазон | 0 - 200 Вт |
| Разрешение | 100 мВт |
| Стабильность (ток / напряжение): | ±(0,01% ±10 мА) / ±(0,01% ±10 мВ) |
| Входное сопротивление: | 350 кОм |
| Общие характеристики | |
| Дисплей |
ЖК, цветной 4,3" TFT полноцветное цвет. отображение |

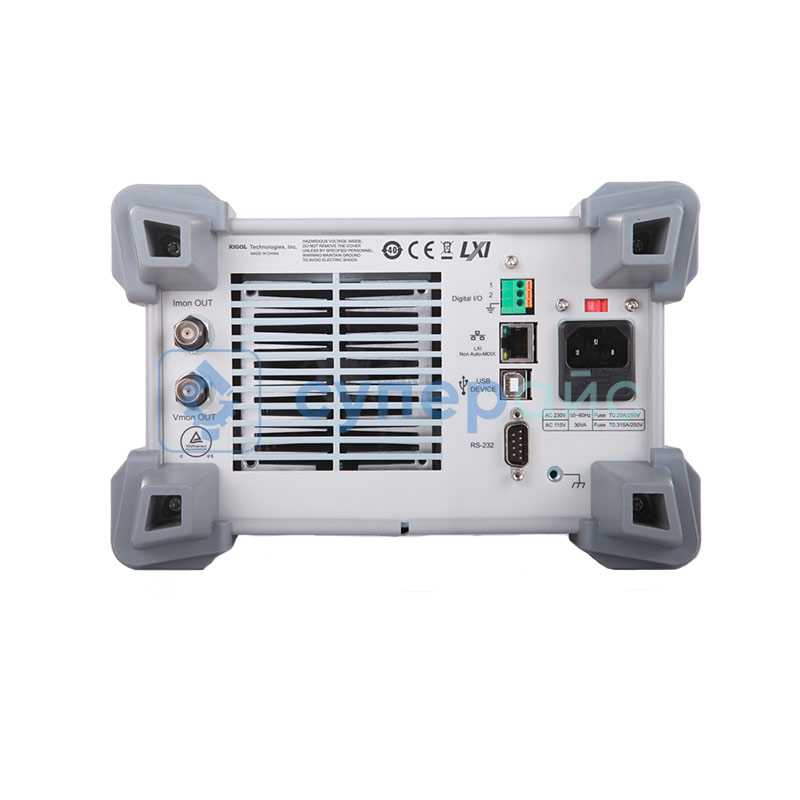

| Интерфейсы |
- USB Host/Device - RS-232 - LAN - Digital I/O - GPIB - опция |
| Габариты | 239 x 157 x 442 мм |
| Габариты брутто | 535 x 350 x 270 мм |
| Вес нетто | 7,6 кг |
| Вес брутто | 8,9 кг |

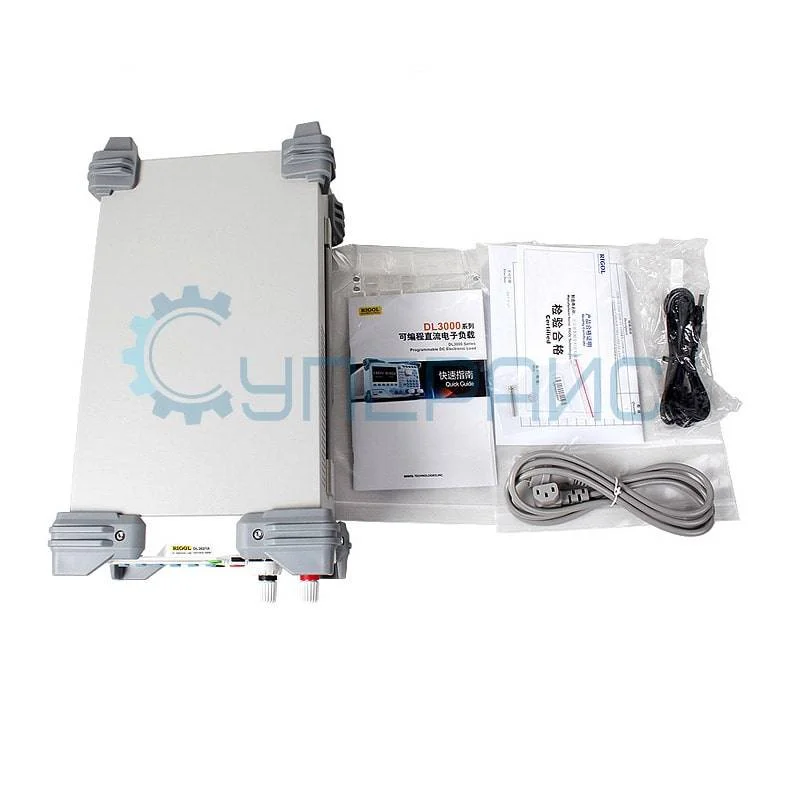

| Комплектация |
программируемая электронная нагрузка RIGOL DL3021А – 1 шт сетевой адаптер питания – 1 шт кабель USB – 1 шт предохранитель - 1 шт инструкция по эксплуатации – 1 шт |
Электронный тестер нагрузки DL3021A
Блок электронной нагрузки RIGOL DL3021А помогает тестировать источники питания с высокой точностью, важной в лабораторных и других условиях. Ниже рассмотрим основные этапы работы с нагрузкой и преимущества модели.
1. Подготовка и подключение
Разместите прибор на горизонтальной поверхности. Для охлаждения требуется свободное пространство вокруг корпуса. Подключите кабель питания к разъему на задней панели. Интерфейсы устройства обуславливают широкую совместимость с периферией.
2. Настройка параметров

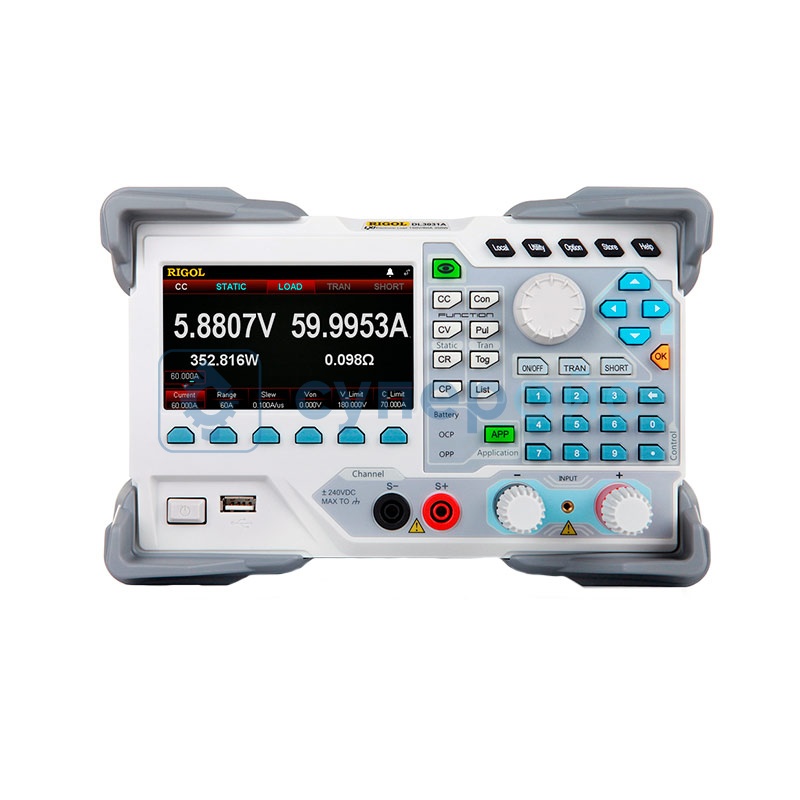

Размещённый на передней панели дисплей в виде ЖК-экрана даёт четкое отображение информации. Цветной экран упрощает восприятие информации при настройке и контроле работы нагрузки.
Функциональные возможности:
- регулировка тока и напряжения;
- несколько режимов работы на выбор, включая динамические;
- оперативный мониторинг значений при тестировании;
- эмуляция режима КЗ и другие прикладные функции.
3. Эксплуатация
Мощность 200 Вт создаёт широкий диапазон тестирования тех или иных источников питания. Высокая мощность помогает проверять работоспособность при максимальных нагрузках. Регулируемое напряжение 0-150 В с регулируемым током 0-40 А даёт гибкость при тестировании приборов.
4. Транспортировка и хранение
Компактная конструкция устройства обуславливает удобство размещения. Ввиду дизайна корпуса нагрузка устойчива при хранении и перевозке.
5. Области применения
В лабораториях RIGOL DL3021А можно также использовать для:
- проверки батарей и аккумуляторов;
- оценки характеристик солнечных панелей;
- исследования электронных компонентов;
- определения параметров защитных устройств.
Обзорная таблица электронных нагрузок Rigol
| Характеристики | DL3031 | DL3031A | DL3021 | DL3021А |
| Диапазон напряжения | 0 - 150 В | |||
| Диапазон тока | 0 - 60 А | 0 - 40 А | ||
| Мощность | 350 Вт | 200 Вт | ||
| Режимы работы | CC, CV, CR, CP | |||
| Дисплей | ЖК, цветной 4,3" TFT | |||
| Интерфейс | USB Host/Device, RS-232, LAN, Digital I/O | |||
| Цветовая схема | стандартная | улучшенная | стандартная | улучшенная |
Документация и ПО RIGOL DL3021А
Название
Язык
Версия
Размер и тип
Руководство пользователя электронных нагрузок Rigol серии DL3000
Язык:
Русский
Размер и тип:
883 КБ,
pdf
Краткое руководство к электронным нагрузкам RIGOL серии DL3000
Язык:
Английский
Размер и тип:
327 КБ,
PDF
Руководство пользователя к электронным нагрузкам RIGOL серии DL3000
Язык:
Английский
Размер и тип:
1,8 МБ,
PDF
Руководство по программированию электронных нагрузок RIGOL серии DL3000
Язык:
Английский
Размер и тип:
0,98 МБ,
PDF
Показать больше
Показать меньше
Отзывы RIGOL DL3021А
Тимур
14.04.2025 08:50:41
Работаю с этой нагрузкой уже несколько месяцев. Всё нравится. Особенно понравились режимы работы. С ними очень удобно проводить тесты. Сам прибор приехал целый, со всей комплектацией
SUPEREYES.RU
15.04.2025 08:22:24
Тимур
Работаю с этой нагрузкой уже несколько месяцев. Всё нравится. Особенно понравились режимы работы. С ними очень удобно проводить тесты. Сам прибор приехал целый, со всей комплектацией
Работаю с этой нагрузкой уже несколько месяцев. Всё нравится. Особенно понравились режимы работы. С ними очень удобно проводить тесты. Сам прибор приехал целый, со всей комплектацией
Добрый день, Тимур!
Спасибо за ваш отзыв! Рады, что нагрузка полностью оправдала ожидания и оказалась удобной для работы. Мы всегда стараемся предлагать качественное оборудование с функциональными режимами для удобства тестирования.
Будем рады продолжить сотрудничество и видеть вас снова в нашем интернет-магазине!
С уважением, Администрация интернет-магазина Суперайс.
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8579
Модель (серия):
EBC-X0510A
Производитель:
ZKETECH
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
8
Вход. напряжение (макс), В:
4.5
Вход. ток (макс), А:
10
Возм. программирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17772
Модель (серия):
ACL-R05
Производитель:
JETHLEY
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
переменного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
300
Вход. мощность (макс), Вт:
5000
Возм. программирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18534
Модель (серия):
KEL2030
Производитель:
KORAD
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
1000
Добавить в избранное
Артикул (код товара):
8250
Модель (серия):
ZPB30A1
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
30
Вход. ток (макс), А:
9,99
Вход. мощность (макс), Вт:
110
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3074
Модель (серия):
DL3031A
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
60
Вход. мощность (макс), Вт:
350
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3063
Модель (серия):
DL3031
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
60
Вход. мощность (макс), Вт:
350
Добавить в избранное
Артикул (код товара):
3056
Модель (серия):
DL3021
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5961
Модель (серия):
EBD-A20H
Производитель:
ZKETECH
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
30
Вход. ток (макс), А:
20
Вход. мощность (макс), Вт:
200
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14798
Модель (серия):
A11.1323
Производитель:
Opto-Edu
Страна производства:
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
400
Мин. оптическое увел. (коэффициент), крат:
40
Тип:
Биологический
Материал оптики:
Оптическое стекло
Добавить в избранное
Артикул (код товара):
15695
Модель (серия):
LFJH400
Производитель:
BANGSTOOL
Страна производства:
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Тип:
С гибкими захватами
Кол-во зажимов:
4
Тип зажимов:
Крокодилы
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

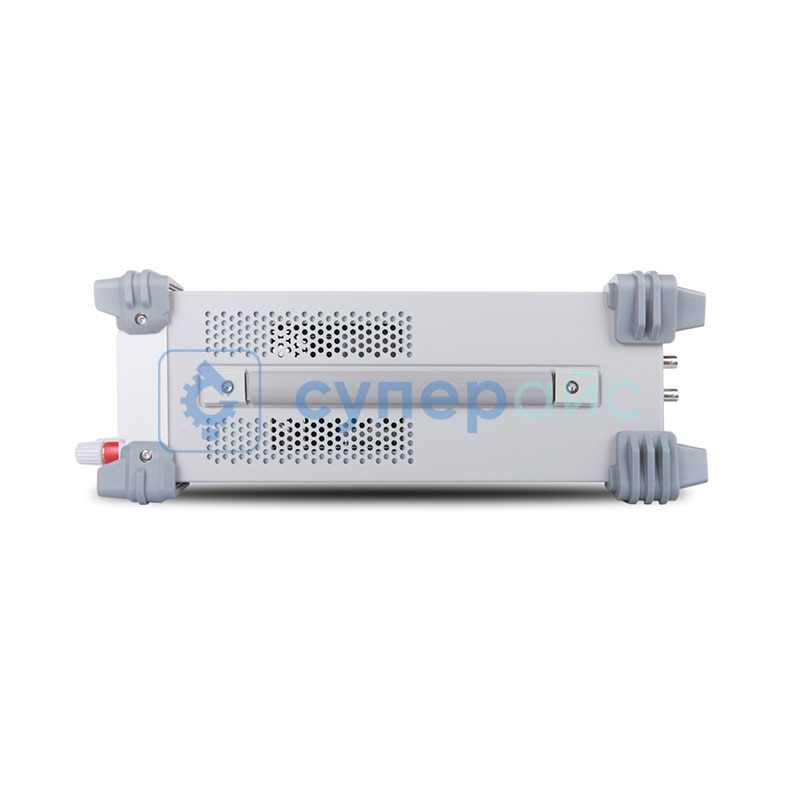

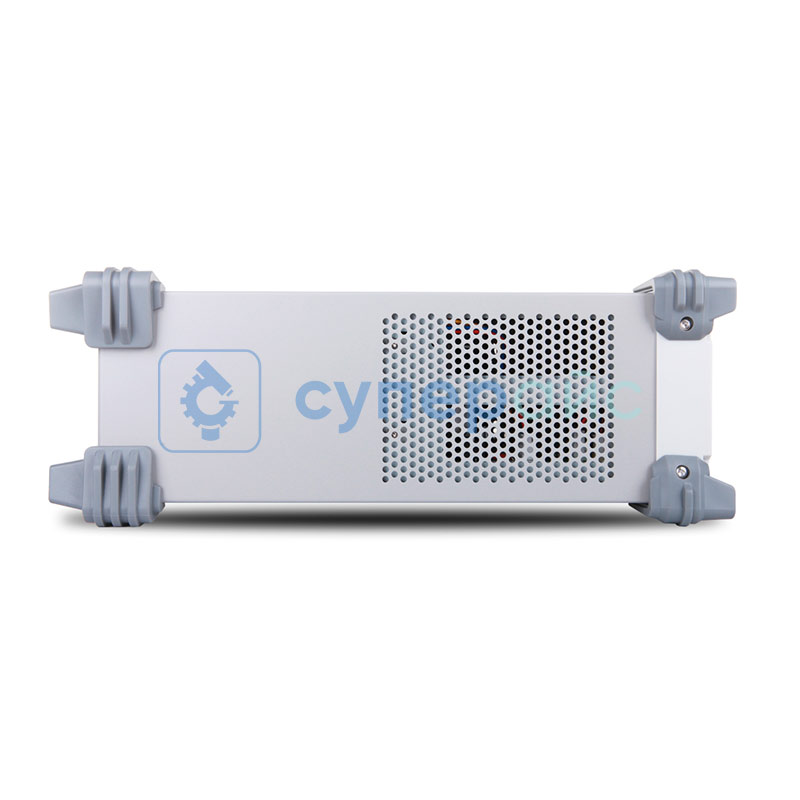

Артикул (код товара):
3057
Модель (серия):
DL3021А
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
200
Добавить в избранное
Артикул (код товара):
22768
Модель (серия):
CJG-8000
Производитель:
ZGCJ
Страна производства:
Китай
Гарантия, мес.:
Тип запчасти:
Контроллер температуры
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16917
Модель (серия):
XSP-000
Производитель:
SAGA
Страна производства:
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
1600
Мин. оптическое увел. (коэффициент), крат:
40
Тип:
Биологический
Материал оптики:
Пластик
Добавить в избранное
Артикул (код товара):
2513
Модель (серия):
-
Производитель:
Risym
Страна производства:
Гарантия, мес.:
6
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
324
Модель (серия):
YIHUA-305D
Производитель:
YIHUA
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2750
Модель (серия):
BK1000 ESD
Производитель:
BAKON
Страна производства:
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
90
Макс. температура нагрева, °C:
500
