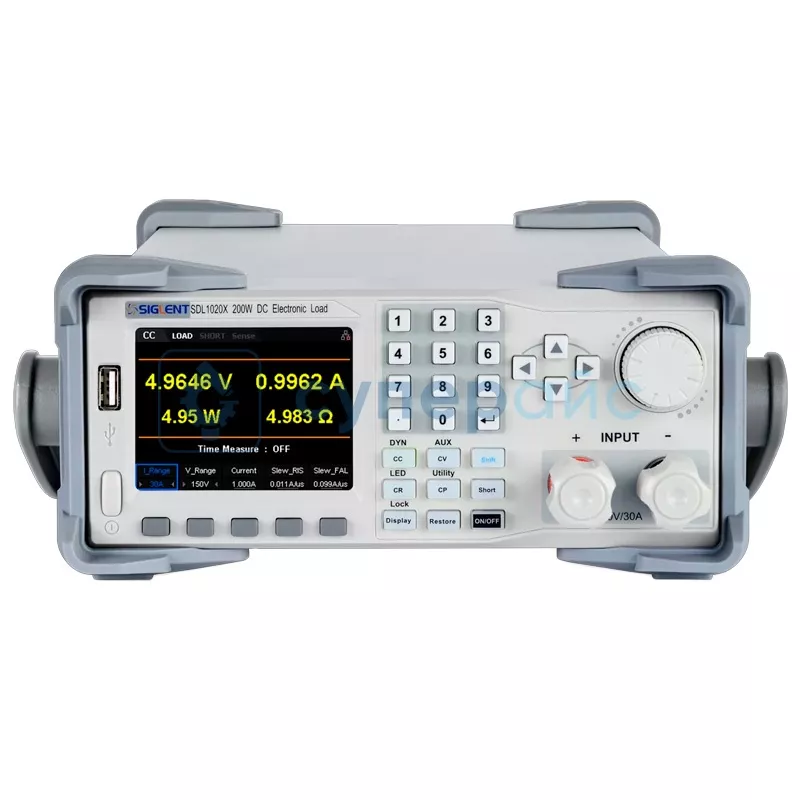

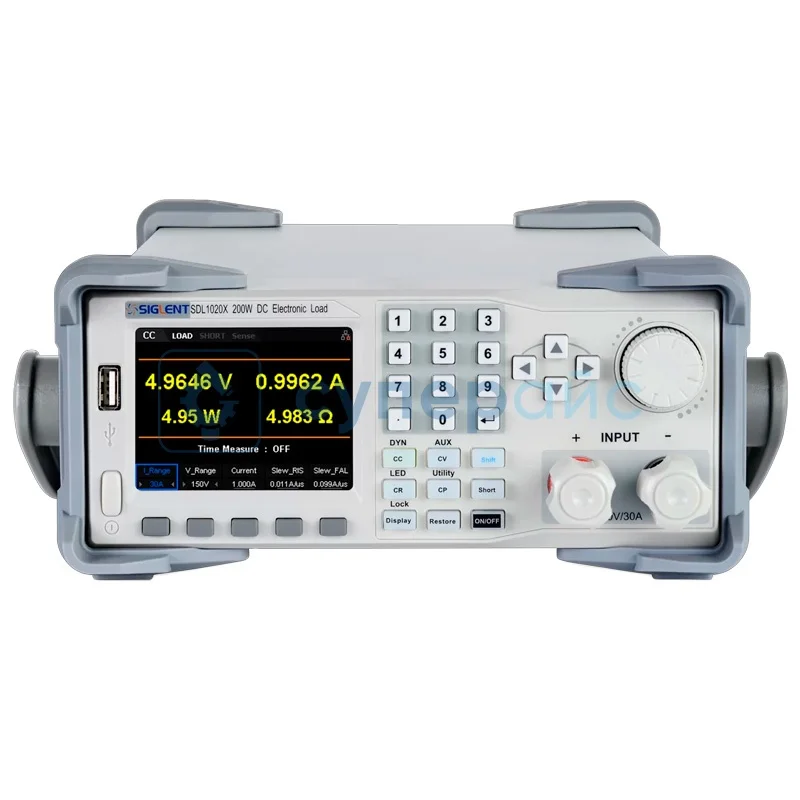

Цифровая электронная нагрузка Siglent SDL1020X
86 460 ₽
86 460 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
27206
Модель (серия)
SDL1020X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDL1020X
Общие данные
Артикул (код товара)
27206
Производитель (бренд)
Модель (серия)
SDL1020X
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вход. мощность (макс), Вт
Вход. напряжение (макс), В
Вход. ток (макс), А
Кол-во каналов
Разреш. напряжения, В
0,0001
Разрешение тока, А
0,0001
Тип нагрузки
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Встроенные функции и опции
Возм. программирования
Встр. возм. тестирования аккумуляторных батарей
режим заряда аккумуляторных батарей (зарядное устройство)
Дополнительные функции
динамическое тестирование
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
моделирование, имитация короткого замыкания
измерение напряжения
измерение тока
измерение сопротивления
измерение мощности
Наличие 4-х проводной схемы подключения
Режимы работы нагрузки
Стабилизация напряжения CV
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
RS-232
LAN
Описание Siglent SDL1020X
Технические характеристики Siglent SDL1020X
| Входное напряжения | 0 - 150 В |
| Входной ток | 0 - 5 А 0 - 30 А |
| Мощность | 200 Вт |
| Минимальное рабочее напряжение(DC) |
0,15 В при 5 А 0,9 В при 30 А |
| Режимы работы | CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность) |
| Динамический режим | CC: 25 кГц, CP: 12,5 кГц, CV: 0,5 Гц |
| Скорость измерения напряжения и тока | до 500 кГц |
| Возможность программирования | есть |
| Подключение внешнего ввода триггера | есть |
| Компенсация чувствительности по 4 проводам | есть |
| Хранение | 50 записей |
| Режим CV | |
| Диапазон измерения | 0 - 36 В 0 - 150 В |
| Разрешение | 1 мВ |
| Точность | ±(0,05% + 0,025% полной шкалы) 50 ppm/℃ |
| Режим CC | |
| Диапазон измерения | 0 - 5 А 0 - 30 А |
| Разрешение | 1 мА |
| Точность | ±(0,05% + 0,05% полной шкалы) 100 ppm/℃ |
| Режим CR | |
| Диапазон измерения | 0,03 Ом - 10 КОм |
| Разрешение | 0,1 мА |
| Точность | ±(0,01 % + 0,0008 с) |
| Режим CP | |
| Диапазон измерения | 0 - 200 Вт |
| Разрешение | 10 мВт |
| Точность | ±(0,1 % + 0,1 % полной шкалы) |
| Динамический режим | |
| T1 и T2 | 20 мкс - 999 с: 1 мкс |
| Точность |
20 мкс - 200 мс: 5 мкс 200 мс - 999 с: 5 мс |
| Скорость нарастания | 0,001 - 0,5 А/мкс 0,001 - 2,5 А/мкс |
| Время нарастания | 10 мкс 12 мкс |
| Измерение напряжения | |
| Диапазон измерения | 0 - 36 V 0 - 150 В |
| Разрешение |
0,1мВ 1 мВ |
| Точность | ±(0,025% + 0,025% полной шкалы)20 ppm/℃ |
| Измерение тока | |
| Диапазон измерения | 0 - 5 А 0 - 30 А |
| Разрешение | 0,1 мА |
| Точность | ±(0,05% + 0,05% полной шкалы) 50 ppm/℃ |
| Измерение сопротивления | |
| Диапазон измерения | 0,03 Ом - 10 КОм |
| Разрешение | 0,001 Ом |
| Измерение мощности | |
| Диапазон измерения | до 200 Вт |
| Разрешение | 10 мВт |
| Точность | ±(0,1% + 0,1% полной шкалы) |
| Защита | |
| От перенапряжения | есть |
| От перегрузки по току | есть |
| От перегрева | есть |
| От избыточной мощности | есть |
| От обратной полярности | есть |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый TFT ЖК-экран |
| Интерфейс | RS-232, USB, LAN |
| Габариты | 256 х 115 х 410 мм |
| Вес | 5,8 кг |

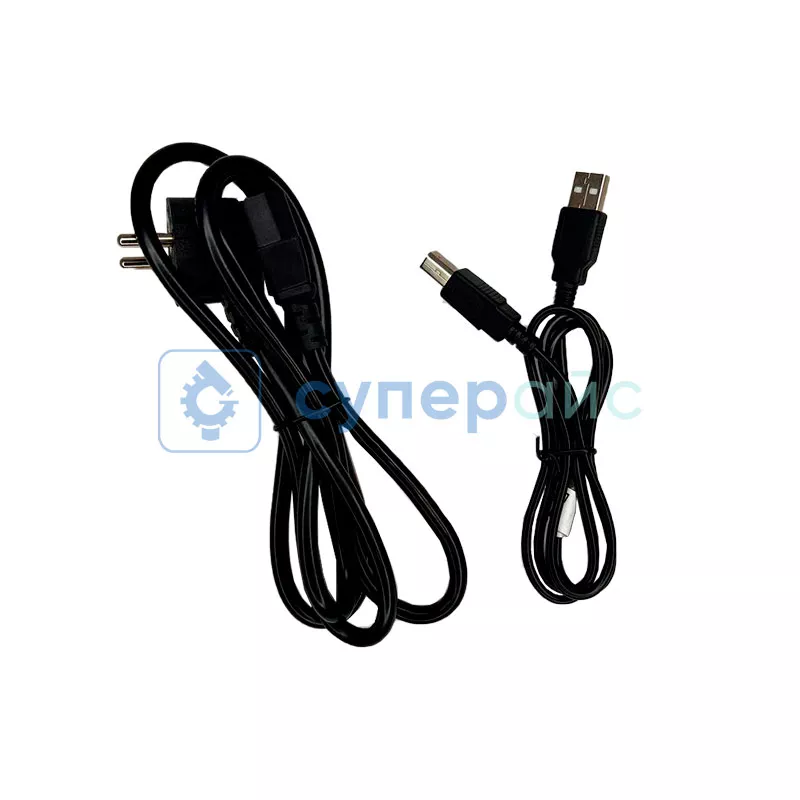

| Комплектация |
блок электронной нагрузки Siglent SDL1020X - 1 шт; кабель питания - 1 шт; кабель USB - 1 шт; руководство пользователя - 1 шт; сертификат соответствия - 1 шт |
| Совместимость | Кабель USB 2.0 A - B 1 метр |
Обзорная таблица электронных нагрузок Siglent
| Характеристики | SDL1020X | SDL1020X-E | SDL1030X | SDL1030X-E |
| Входное напряжения | 0 - 150 В | |||
| Входной ток | 0 - 30 А | |||
| Мощность | 200 Вт | 300 Вт | ||
| Режимы работы | CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность) | |||
| Динамический режим | CC: 25 кГц, CP: 12,5 кГц, CV: 0,5 Гц | |||
| Скорость измерения напряжения и тока | до 500 кГц | |||
| Хранение данных | 50 записей | |||
| Диапазон измерения в режиме CV | 0 - 150 В | |||
| Разрешение в режиме CV | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ |
| Диапазон измерения напряжения | 0 - 150 В | |||
| Диапазон измерения тока | 0 - 30 А | |||
| Диапазон измерения сопротивления | 0,03 Ом - 10 КОм | |||
| Диапазон измерения мощности | до 200 Вт | до 300 Вт | ||
| Защита от перенапряжения, перегрузки по току, перегрева и т.д. | есть | |||
Электронная нагрузка Siglent SDL1020X
Электронная нагрузка Siglent SDL1020X представляет собой профессиональное устройство для тестирования электроники. Входное напряжение 0-150 В расширяет диапазон тестируемых устройств. С применением такой техники инженеры могут проверять низковольтные схемы или высоковольтные источники питания без дополнительного оснащения.
Входной ток до 30 А обуславливает возможность тестирования мощных образцов оборудования. Высокий показатель тока даёт точно моделировать нагрузки для проверки силовых компонентов.
Режимы работы CV, CC, CR, CP охватывают базовые сценарии испытаний. Многорежимность даёт имитировать различные типы нагрузок: потребители постоянного тока, резистивные элементы, электроприборы с фиксированной мощностью.

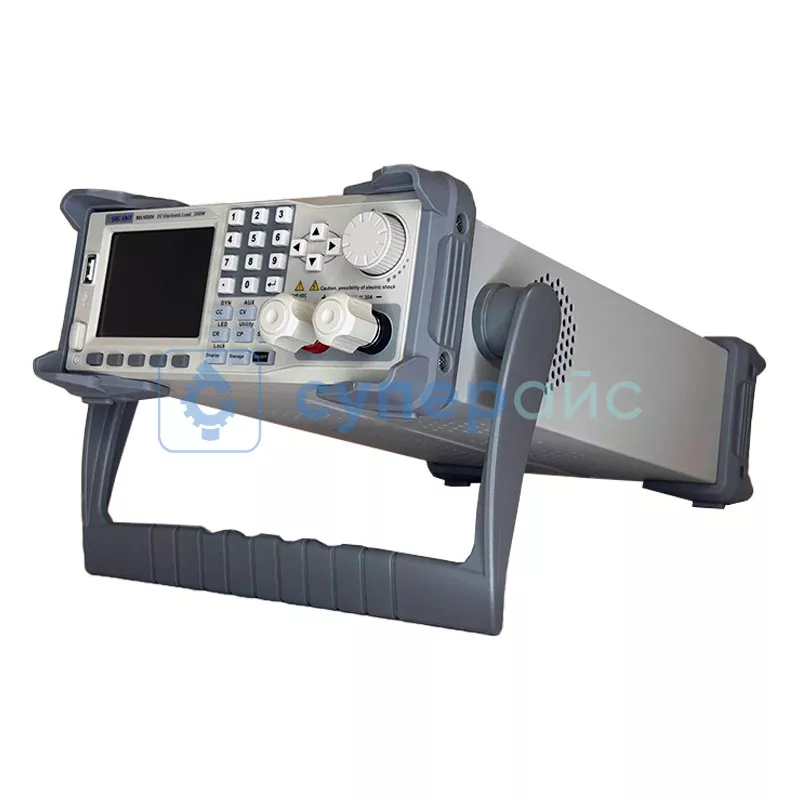

Блок электронной нагрузки компактен, что экономит рабочее пространство лаборатории.
Преимущества модели:
- гибкая настройка параметров работы;
- быстрое переключение между режимами;
- защита на случаи аварийных режимов;
- сравнительно малый вес при большом наборе функций.
Мощность в 200 Вт определяет максимальную нагрузку на тестируемое устройство. Можно подбирать оптимальные нагрузочные профили для тех или иных приборов.
Поддержка USB-интерфейса упрощает интеграцию с компьютерными системами. USB-подключение служит автоматизации рабочих процессов через программное управление.
Хранение 50 записей настроек упрощает проведение повторяющихся испытаний. Встроенная память позволяет быстро воспроизводить стандартные тестовые сценарии без повторного ввода параметров.
Области, где возможно применение SDL1020X:
- проверка батарей и аккумуляторов;
- калибровка блоков питания;
- проверка защитных цепей;
- верификация солнечных панелей.
Документация и ПО Siglent SDL1020X
Название
Язык
Версия
Размер и тип
Руководство по программированию для электронных нагрузок Siglent серии SDL1000X/X-E
Язык:
Английский
Версия:
E02B
Размер и тип:
809.28 КБ,
PDF
Руководство по эксплуатации для электронных нагрузок Siglent серии SDL1000X/X-E
Язык:
Английский
Версия:
E02A
Размер и тип:
1.2 МБ,
PDF
Программное обеспечение для электронных нагрузок Siglent серии SDL1000X/X-E
Язык:
Английский
Версия:
1.1.1.23R2
Размер и тип:
650 Кб,
ZIP
ZIP
Отзывы Siglent SDL1020X
Леонид
08.10.2025 13:39:50
Пришла нагрузка, корпус прочный, но довольно таки длинный 39 см. Если хотите поставить на полку смотрите чтобы точно подошла. На передней панели расположены все кнопки управления, два мощных соединительных разъема и большой дисплей на котором отображается вся информация. Под экраном 5 кнопок, текущее назначение которых отображается на экране.

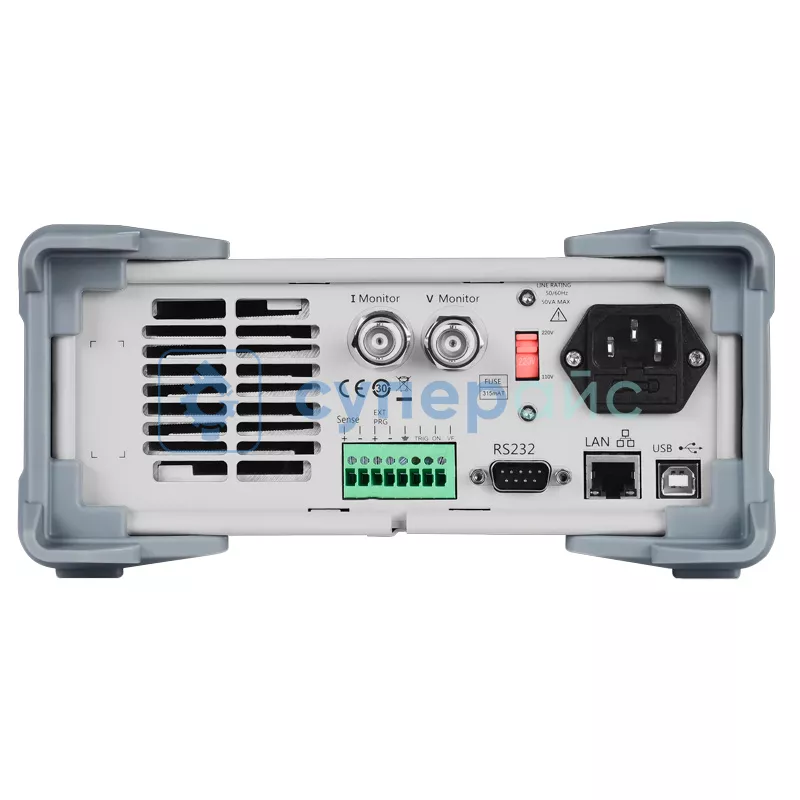

На задней панели мы находим разъем питания, разъем USB, LAN и RS232, а также два разъема BNC, которые обеспечивают сигнал измерения напряжения и тока нагрузки (например, для подключения к осциллографу). Внизу находится соединительный блок с целым рядом клемм, из которых я упомяну здесь только самые важные: сенсорные входы и триггерный вход. Слева расположены отверстия для подачи воздуха. Итог, все как и хотел, рекомендую к покупке
На задней панели мы находим разъем питания, разъем USB, LAN и RS232, а также два разъема BNC, которые обеспечивают сигнал измерения напряжения и тока нагрузки (например, для подключения к осциллографу). Внизу находится соединительный блок с целым рядом клемм, из которых я упомяну здесь только самые важные: сенсорные входы и триггерный вход. Слева расположены отверстия для подачи воздуха. Итог, все как и хотел, рекомендую к покупке
SUPEREYES.RU
09.10.2025 06:46:33
Леонид
Пришла нагрузка, корпус прочный, но довольно таки длинный 39 см. Если хотите поставить на полку смотрите чтобы точно подошла. На передней панели расположены все кнопки управления, два мощных соединительных разъема и большой дисплей на котором отображается вся информация. Под экраном 5 кнопок, текущее назначение которых отображается на экране.
На задней панели мы находим разъем питания, разъем USB, LAN и RS232, а также два разъема BNC, которые обеспечивают сигнал измерения напряжения и тока нагрузки (например, для подключения к осциллографу). Внизу находится соединительный блок с целым рядом клемм, из которых я упомяну здесь только самые важные: сенсорные входы и триггерный вход. Слева расположены отверстия для подачи воздуха. Итог, все как и хотел, рекомендую к покупке
Пришла нагрузка, корпус прочный, но довольно таки длинный 39 см. Если хотите поставить на полку смотрите чтобы точно подошла. На передней панели расположены все кнопки управления, два мощных соединительных разъема и большой дисплей на котором отображается вся информация. Под экраном 5 кнопок, текущее назначение которых отображается на экране.
На задней панели мы находим разъем питания, разъем USB, LAN и RS232, а также два разъема BNC, которые обеспечивают сигнал измерения напряжения и тока нагрузки (например, для подключения к осциллографу). Внизу находится соединительный блок с целым рядом клемм, из которых я упомяну здесь только самые важные: сенсорные входы и триггерный вход. Слева расположены отверстия для подачи воздуха. Итог, все как и хотел, рекомендую к покупке
Здравствуйте, Леонид!
Спасибо за развёрнутую обратную связь — такой детальный обзор действительно помогает и нам, и будущим покупателям. Отмеченные вами моменты дают хорошее представление о модели. Полезное замечание про размещение: при планировании рабочего места стоит заранее оценить полку и разводку кабелей — так установка пройдёт без сюрпризов. Отдельно признательны за итоговую рекомендацию — это лучший маркер качества.
С уважением, Администрация магазина Суперайс
