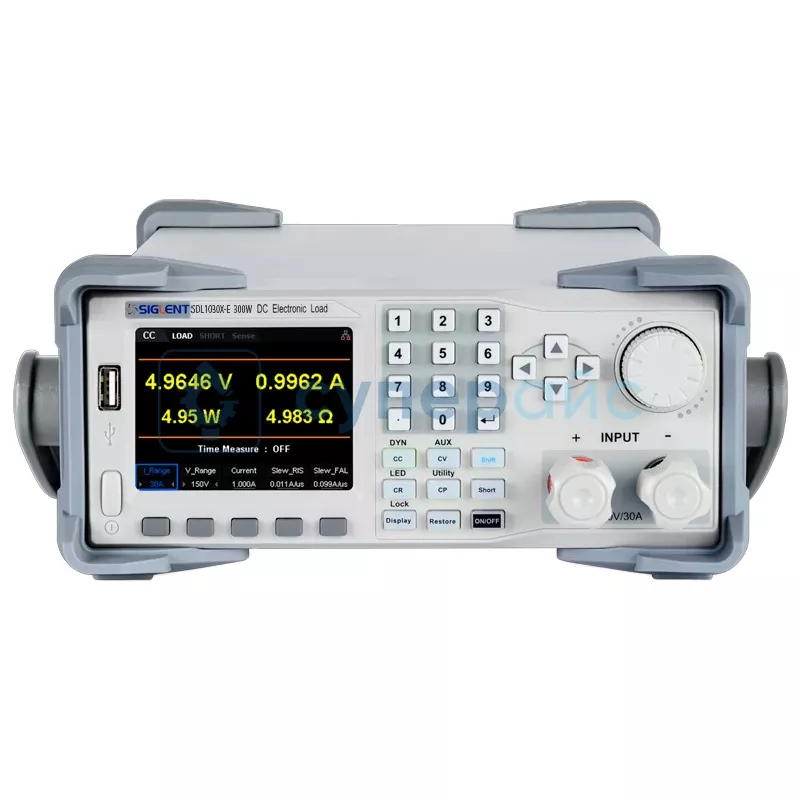

Электронная нагрузка Siglent SDL1030X-E
152 070 ₽
152 070 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27210
Модель (серия)
SDL1030X-E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDL1030X-E
Артикул (код товара)
27210
Модель (серия)
SDL1030X-E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Тип нагрузки
Кол-во каналов
Вход. напряжение (макс), В
Вход. ток (макс), А
Разреш. напряжения, В
0,001
Разрешение тока, А
0,001
Вход. мощность (макс), Вт
Возм. программирования
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от обратной полярности
Защита от перегрузки по мощности
Режимы работы нагрузки
Стабилизация напряжения CV
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Стабилизация тока CC
Стабилизация сопротивления CR
Стабилизация мощности CP
Встр. возм. тестирования аккумуляторных батарей
режим заряда аккумуляторных батарей (зарядное устройство)
Показать больше
Показать меньше
Описание Siglent SDL1030X-E
Технические характеристики Siglent SDL1030X-E
| Входное напряжения | 0 - 150 В |
| Входной ток |
0 - 5 А 0 - 30 А |
| Мощность | 300 Вт |
| Минимальное рабочее напряжение DC |
0,15 В при 5 A 0,9 В при 30 А |
| Режимы работы | CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность) |
| Динамический режим | CC: 25 кГц, CP: 12,5 кГц, CV: 0,5 Гц |
| Скорость измерения напряжения и тока | до 500 кГц |
| Возможность программирования | есть |
| Подключение внешнего ввода триггера | есть |
| Компенсация чувствительности по 4 проводам | есть |
| Хранение | 50 записей |
| Режим CV | |
| Диапазон измерения |
0 - 36 В 0 - 150 В |
| Разрешение | 1 мВ |
| Точность | ±(0,05% + 0,025% полной шкалы) 50 ppm/℃ |
| Режим CC | |
| Диапазон измерения |
0 - 5 А 0 - 30 А |
| Разрешение | 1 мА |
| Точность | ±(0,1% + 0,1% полной шкалы) 100 ppm/℃ |
| Режим CR | |
| Диапазон измерения | 0,03 Ом - 10 КОм |
| Разрешение | 0,1 мА |
| Точность | ±(0,01% + 0,0008) |
| Режим CP | |
| Диапазон измерения | 0 - 300 Вт |
| Разрешение | 10 мВт |
| Точность | ±(0,1% + 0,1% полной шкалы) |
| Динамический режим | |
| T1 и T2 | 20 мкс - 999 с: 1 мкс |
| Точность |
20 мкс - 200 мс: 5 мкс 200 мс - 999 с: 5 мс |
| Скорость нарастания | 0,001 - 0,5 А/мкс 0,001 - 2,5 А/мкс |
| Время нарастания | 10 мкс 12 мкс |
| Измерение напряжения | |
| Диапазон измерения |
0 - 36 В 0 - 150 В |
| Разрешение | 1 мВ |
| Точность | ±(0,05% + 0,02% полной шкалы) 20 ppm/℃ |
| Измерение тока | |
| Диапазон измерения | 0 - 5 А 0 - 30 А |
| Разрешение | 1 мА |
| Точность | ±(0,05% + 0,05% полной шкалы) 50 ppm/℃ |
| Измерение сопротивления | |
| Диапазон измерения | 0,03 Ом - 10 КОм |
| Разрешение | 0,001 Ом |
| Измерение мощности | |
| Диапазон измерения | до 300 Вт |
| Разрешение | 10 мВт |
| Точность | ±(0,1% + 0,1% полной шкалы) |
| Защита | |
| От перенапряжения | есть |
| От перегрузки по току | есть |
| От перегрева | есть |
| От избыточной мощности | есть |
| От обратной полярности | есть |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый TFT ЖК-экран |

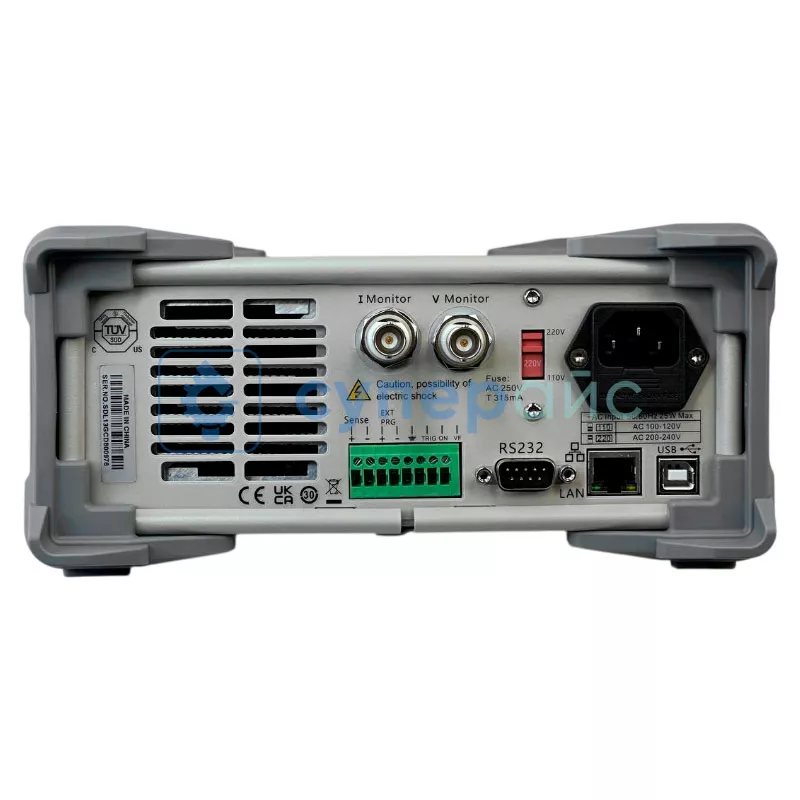

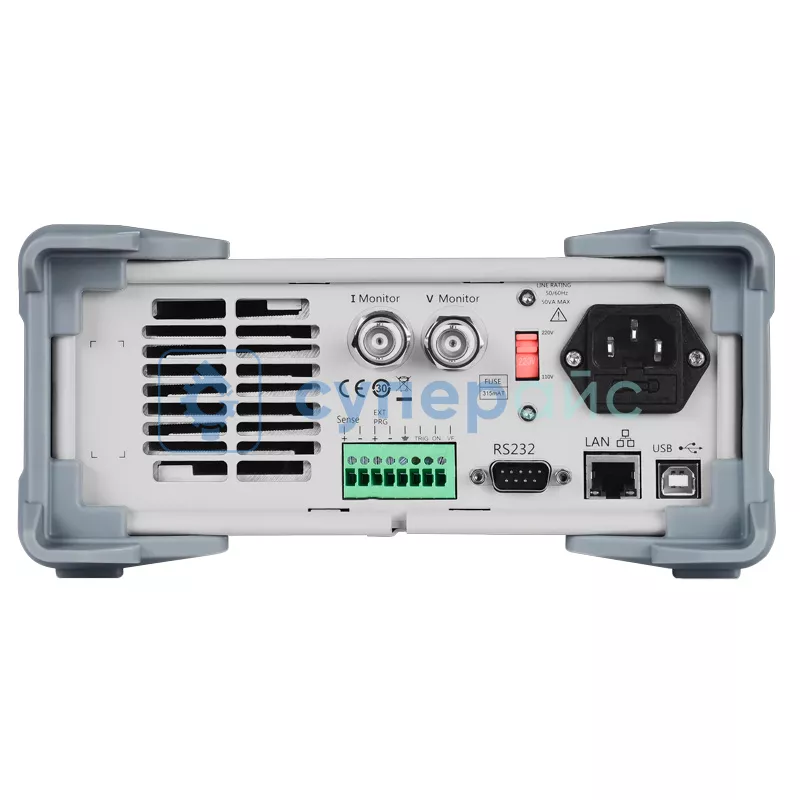

| Интерфейс | RS-232, USB, LAN |
| Габариты изделия | 256 х 115 х 410 мм |
| Габариты упаковки | 520 х 350 х 230 мм |
| Вес нетто | 5,8 кг |
| Вес брутто | 7,45 кг |

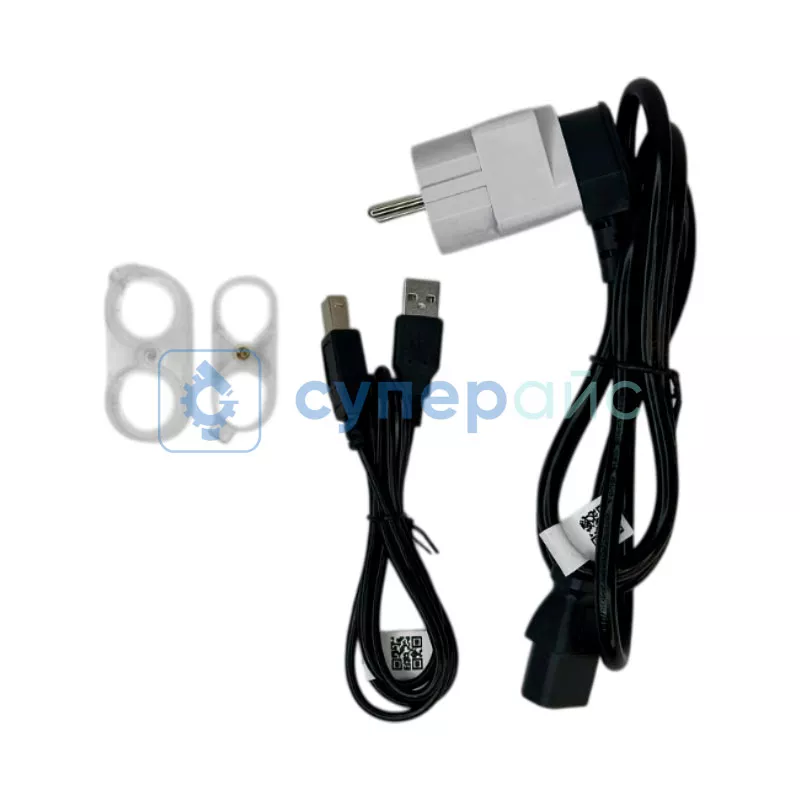

| Комплектация |
блок электронной нагрузки Siglent SDL1030X-E - 1 шт; кабель питания - 1 шт; кабель USB - 1 шт; руководство пользователя - 1 шт; сертификат соответствия - 1 шт |
Цифровая нагрузка Siglent SDL1030X-E для тестирования
Siglent SDL1030X-E представляет собой многофункциональный тестер нагрузки, разработанный для широкой сферы применения. Модель создана как лабораторная установка: конструкция обуславливает точность проведения испытаний различных источников энергии. Ниже рассказываем о нагрузке подробнее, разбирая основные этапы работы с устройством.
1. Подготовка к работе
Разместите прибор на рабочем столе. Габариты корпуса составляют 256 х 115 х 410 мм. Это даёт легко расположить устройство в ограниченном пространстве. Подключите прибор к электросети. Кабель питания подсоединяется к разъёму на задней панели.
2. Настройка параметров
Установите входное напряжение в диапазоне 0-150 В и входной ток 0-30 А. Пределы дают возможность тестировать разнопрофильные источники питания. Мощность 300 Вт помогает проводить анализ множества агрегатов, включая некоторые промышленные.
3. Выбор режима работы
Выберите один из доступных режимов:
- CV (постоянное напряжение);
- CC (постоянный ток);
- CR (постоянное сопротивление);
- CP (постоянная мощность);
- динамический режим.
Каждый режим будет полезен для решения специфических задач при тестировании.
4. Проведение измерений
Эта нагрузка 300 вт подходит для анализа аккумуляторов, проверки силовых блоков, испытания солнечных панелей, исследования топливных элементов, диагностики автомобильной электроники. Функция хранение записей и 50 ячеек памяти упрощают обработку результатов измерений.
5. Подключение к компьютеру
Интерфейсы RS-232, USB и LAN обуславливают возможности подключения к компьютеру или другой аппаратуре. Это помогает интегрировать прибор в измерительные комплексы и облегчает анализ данных.
Область возможного применения устройства покрывает:
- научные исследования;
- промышленное производство;
- образование и профессиональное обучение;
- электронику и приборостроение;
- автомобилестроение;
- энергетику;
- аэрокосмическую индустрию;
- разработку медицинской техники.
Обзорная таблица электронных нагрузок Siglent
| Характеристики | SDL1020X | SDL1020X-E | SDL1030X | SDL1030X-E |
| Входное напряжения | 0 - 150 В | |||
| Входной ток | 0 - 30 А | |||
| Мощность | 200 Вт | 300 Вт | ||
| Режимы работы | CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность) | |||
| Динамический режим | CC: 25 кГц, CP: 12,5 кГц, CV: 0,5 Гц | |||
| Скорость измерения напряжения и тока | до 500 кГц | |||
| Хранение данных | 50 записей | |||
| Диапазон измерения в режиме CV | 0 - 150 В | |||
| Разрешение в режиме CV | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ |
| Диапазон измерения напряжения | 0 - 150 В | |||
| Диапазон измерения тока | 0 - 30 А | |||
| Диапазон измерения сопротивления | 0,03 Ом - 10 КОм | |||
| Диапазон измерения мощности | до 200 Вт | до 300 Вт | ||
| Защита от перенапряжения, перегрузки по току, перегрева и т.д. | есть | |||
Документация и ПО Siglent SDL1030X-E
Название
Язык
Версия
Размер и тип
Руководство по программированию для электронных нагрузок Siglent серии SDL1000X/X-E
Язык:
Английский
Версия:
E02B
Размер и тип:
809.28 КБ,
PDF
Руководство по эксплуатации для электронных нагрузок Siglent серии SDL1000X/X-E
Язык:
Английский
Версия:
E02A
Размер и тип:
1.2 МБ,
PDF
Программное обеспечение для электронных нагрузок Siglent серии SDL1000X/X-E
Язык:
Английский
Версия:
1.1.1.23R2
Размер и тип:
650 Кб,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Siglent SDL1030X-E
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9383
Модель (серия):
ET5301
Производитель:
East Tester
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
60
Вход. мощность (макс), Вт:
400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16897
Модель (серия):
HDG3022B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8581
Модель (серия):
EBC-X
Производитель:
ZKETECH
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
8
Вход. напряжение (макс), В:
4,5
Вход. ток (макс), А:
10
Возм. программирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5984
Модель (серия):
EBC-A40L
Производитель:
ZKETECH
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
5
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
180
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21287
Модель (серия):
Производитель:
HAO instech
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
500
Вход. ток (макс), А:
30
Вход. мощность (макс), Вт:
400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18530
Модель (серия):
KEL2010
Производитель:
KORAD
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
300
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8579
Модель (серия):
EBC-X0510A
Производитель:
ZKETECH
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
8
Вход. напряжение (макс), В:
4.5
Вход. ток (макс), А:
10
Возм. программирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6029
Модель (серия):
KP182
Производитель:
KUNKIN
Страна производства:
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
20
Вход. мощность (макс), Вт:
200
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44537
Модель (серия):
NA-8Pro
Производитель:
9NBO
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
44820
Модель (серия):
DC-1030
Производитель:
Enyi
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
41773
Модель (серия):
MK-16R
Производитель:
MKE
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29340
Модель (серия):
TR9611
Производитель:
Tronovo
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
400
Добавить в избранное
Артикул (код товара):
43272
Модель (серия):
BS-OES-60D
Производитель:
Besna
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
28064
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Толщина стенки трубки:
Среднестенная
Кол-во в упаковке, шт:
1
Припой:
Нет
Добавить в избранное
Артикул (код товара):
44633
Модель (серия):
HWS-26
Производитель:
Bonakeji
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
43571
Модель (серия):
MUC-12
Производитель:
LARKSCI
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
40389
Модель (серия):
MP-160E
Производитель:
JBONG
Страна производства:
Китай
Гарантия, мес.:
12
Система охлаждения:
Есть
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21381
Модель (серия):
BM1000
Производитель:
JNOEC
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
2500
Мин. оптическое увел. (коэффициент), крат:
1000
Тип:
Биологический
Материал оптики:
Оптическое стекло
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
9855
Модель (серия):
GM61
Производитель:
Benetech
Страна производства:
Гарантия, мес.:
12
Диагональ встр. дисплея (размер), дюйм:
2,4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29272
Модель (серия):
BMXXBP1200
Производитель:
Schneider Electric
Страна производства:
Китай
Гарантия, мес.:
12
Серия:
Modicon X80
Тип аксессуара:
Стойка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
10154
Модель (серия):
Производитель:
KomShine
Страна производства:
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
38445
Модель (серия):
X7CAM4K16MPA
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
6
Разреш. матрицы цифровой камеры, число Мпк:
16,0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27210
Модель (серия):

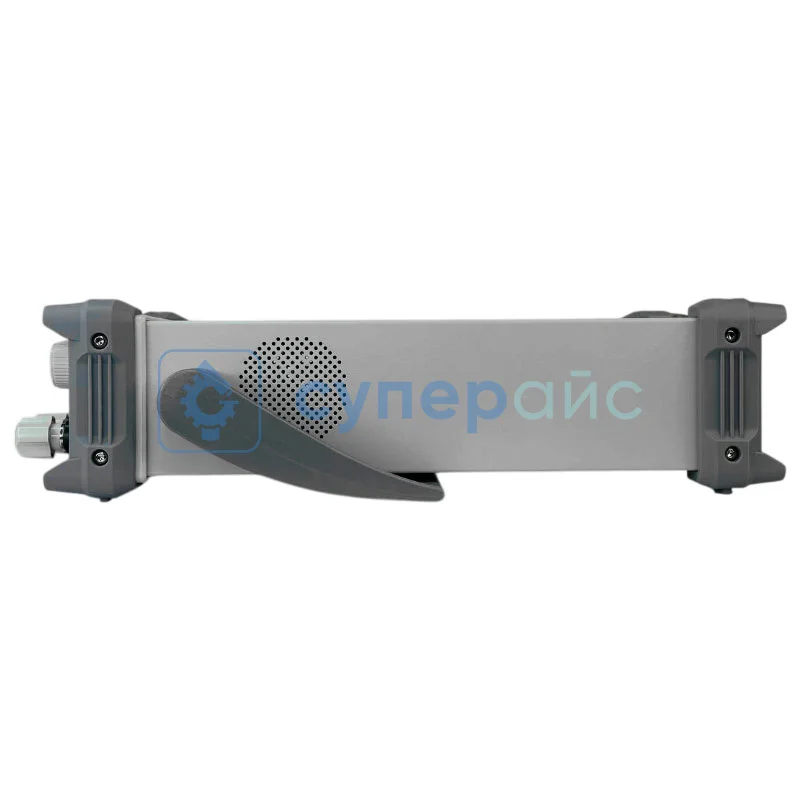

SDL1030X-E
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
30
Вход. мощность (макс), Вт:
300
Добавить в избранное
Артикул (код товара):
44504
Модель (серия):
8624
Производитель:
Kaisi
Страна производства:
Китай
Гарантия, мес.:
12
Общая мощность, Вт:
800
Тип нагнетателя воздуха:
Бесщеточный вентилятор
Тип управления:
цифровой
Мин. температура фена, °C:
100
Макс. температура фена, °C:
450
Артикул (код товара):
7946
Модель (серия):
T380
Производитель:
Chuanyu
Страна производства:
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
380°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
12281
Модель (серия):
-
Производитель:
FriendlyElec
Страна производства:
Гарантия, мес.:
3
Количество ядер процессора:
4
Тактовая частота процессора, ГГц:
1,2
Оперативная память, Гб:
0,512
