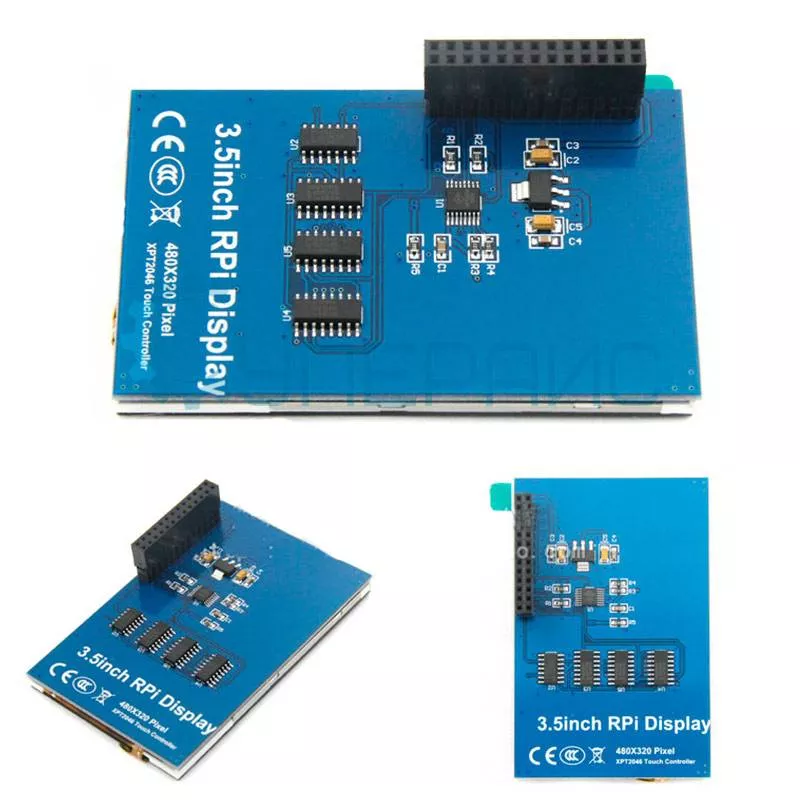

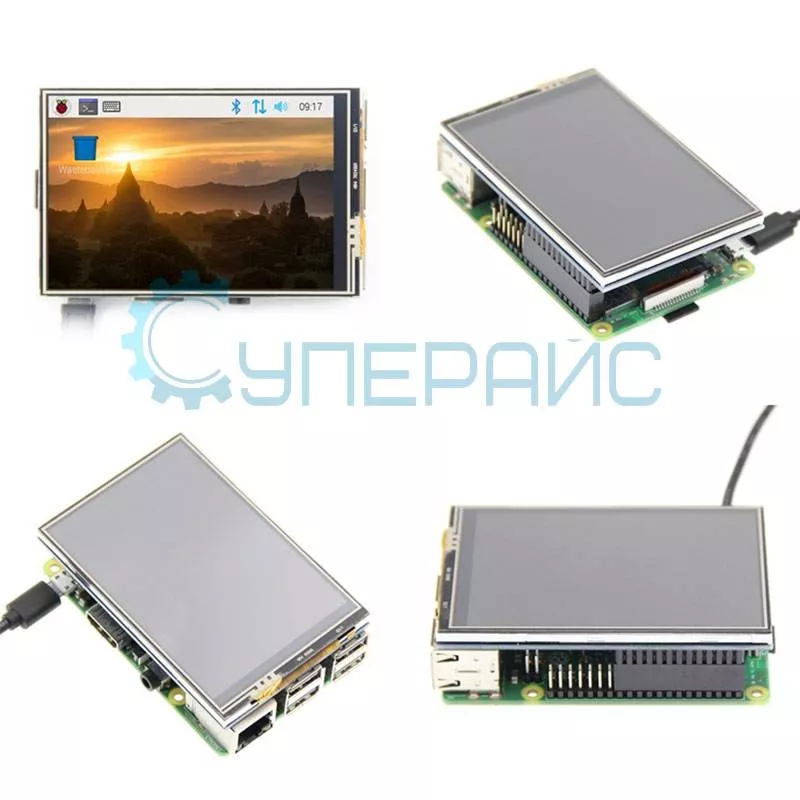

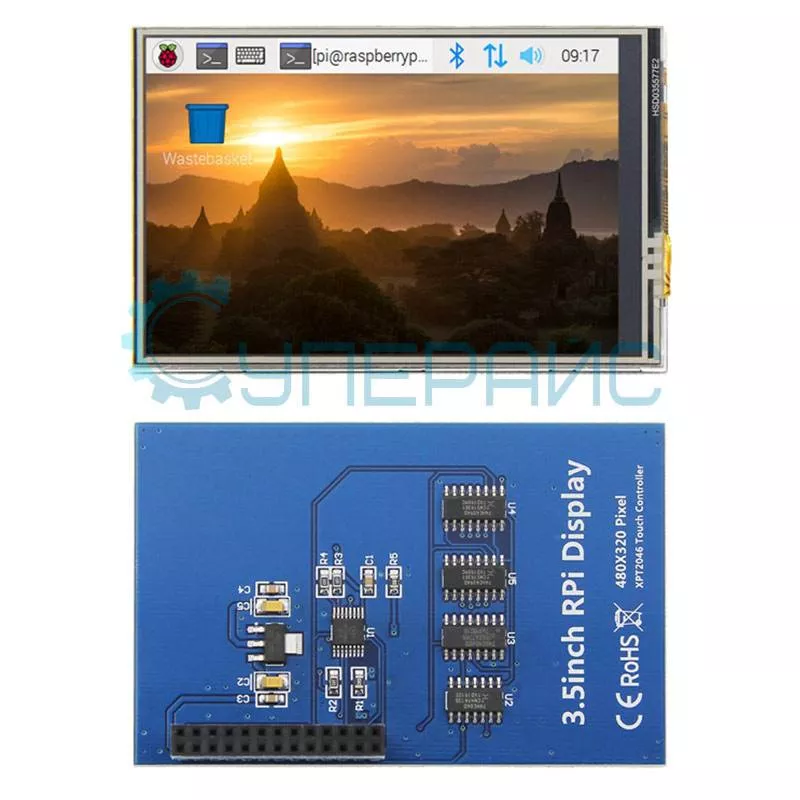

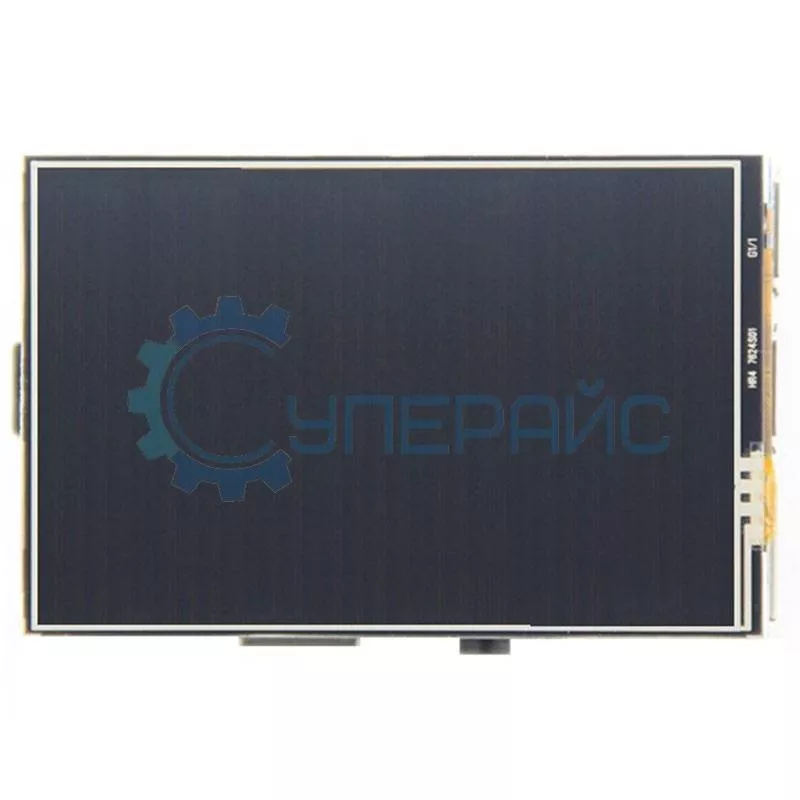

Сенсорный дисплей 3.5 дюйма для Raspberry Pi
Артикул (код товара): 11151
880 ₽
880 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 49 шт.
Артикул (код товара)
11151
Модель (серия)
-
Производитель (бренд)
Страна производства
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой -
Артикул (код товара)
11151
Модель (серия)
-
Гарантия, мес.
3
Тип дисплея
Наличие сенсорной панели
Тип выводимой информации
Символьная (латиница)
Графическая
Графическая
Разреш. дисплея, пиксель
Цвет подсветки
Поддержка платформ
Raspberry Pi
Интерфейс
SPI
Разъём
Тип подсветки
Светодиодная лампа (LED)
Диагональ встр. дисплея (размер), дюйм
Описание Другой -
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT ЖК с сенсорной панелью |
||
| Разрешение |
480х320 точек |
||
| Размер экрана | 3.5" | ||
| Тип подсветки |
LED |
||
| Цвет подсветки | полноцветный RGB | ||
| Глубина цвета | 16 бит 650000 цветов | ||
| Контроллер |
ILI9486 |
||
| Микросхема управления сенсорной панелью |
XPT2046 |
||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Raspberry Pi | ||
| Разъем | 26-pin | ||
| Цоколёвка разъема: |
VCC (1,17) - вход питания 3.3 В VCC (2, 4) - вход питания 5 В NC (3, 5, 7, 8, 10, 12, 13, 15, 16) GND (6, 9, 14, 20, 25) - заземленный TP_IRQ (11) - прерывание сенсорной панели, низкий уровень LCD_RS (18) - выбор регистр инструкций/данных LSD_SI/TP_SI (19) - ввод данных SPI ЖК дисплея/сенсорной панели TP_SO (21) - ввод данных SPI сенсорной панели RST (22) - сброс LCD_SCK/TP_SCK (23) - часы LCD_CS (24) - выбор ЖК-чипа, низкий уровень активности TP_CS (26) - выбор микросхемы сенсорной панели, низкий уровень активности |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
| Ток потребления | 0.13 А | ||
| Ток подсветки | 120 мА | ||
| Напряжение питания |
5 В |
||
|
Рабочая температура |
- 10°С - 60°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 49 x 73.4 мм | ||

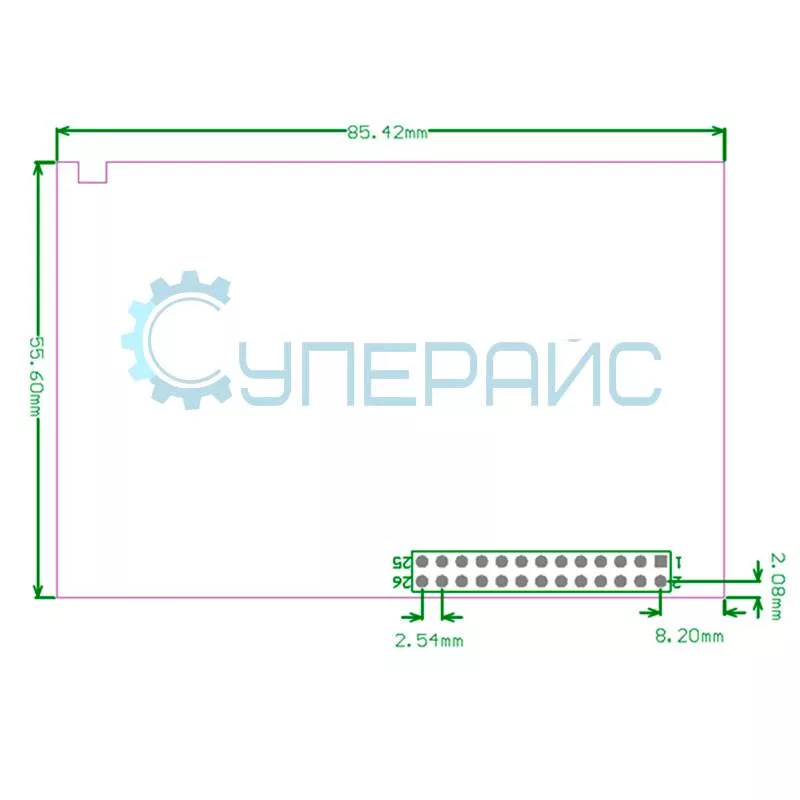

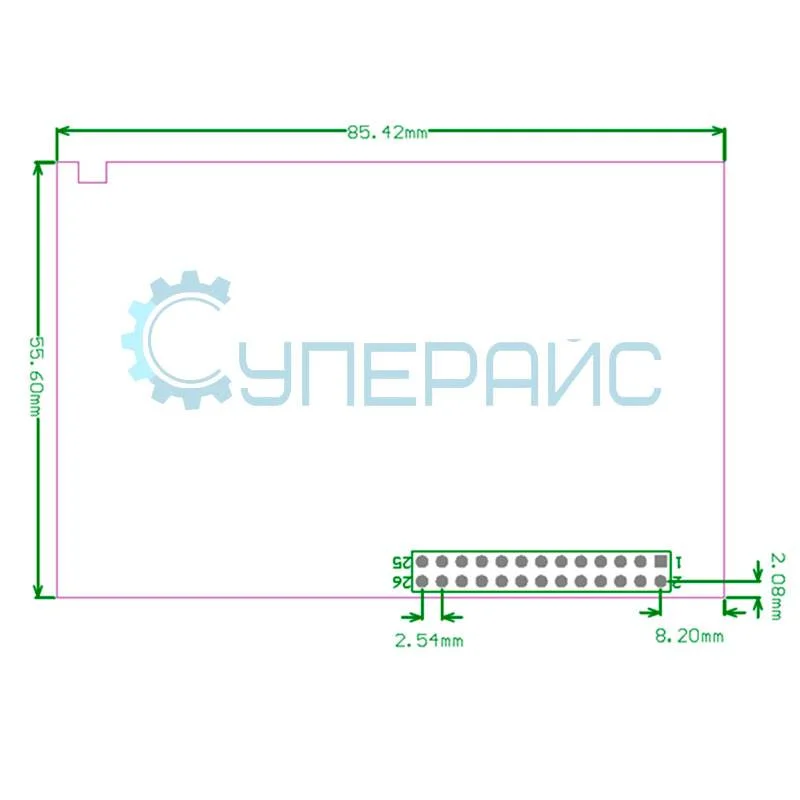

| Размер модуля | 85 х 55.6 мм | ||
| Вес |
∼ 78 грамм |
||
| Комплектация |
TFT дисплей - 1 шт |
||
Документация и ПО Другой -
Название
Язык
Версия
Размер и тип
Спецификация к контроллеру XPT2046 (Datasheet)
Язык:
Английский
Размер и тип:
1.44 Мб,
PDF
Спецификация к микроконтроллеру ILI9486 (Datasheet)
Язык:
Английский
Размер и тип:
7.88 Мб,
PDF
Руководство по калибровке TFT экрана для Raspberry Pi
Язык:
Английский
Размер и тип:
1.36 Мб,
PDF
Руководство по установке ПО для Raspberry Pi
Язык:
Английский
Размер и тип:
6.66 Мб,
PDF
Руководство по изменению угла обзора на Raspberry Pi
Язык:
Английский
Размер и тип:
1.36 Мб,
PDF
Руководство по установке драйвера для 3.5" дисплея Raspberry Pi
Язык:
Китайский
Размер и тип:
914 Кб,
PDF
Руководство по установке экранной клавиатуры на Raspberry Pi
Язык:
Английский
Размер и тип:
592 Кб,
PDF
Показать больше
Показать меньше
