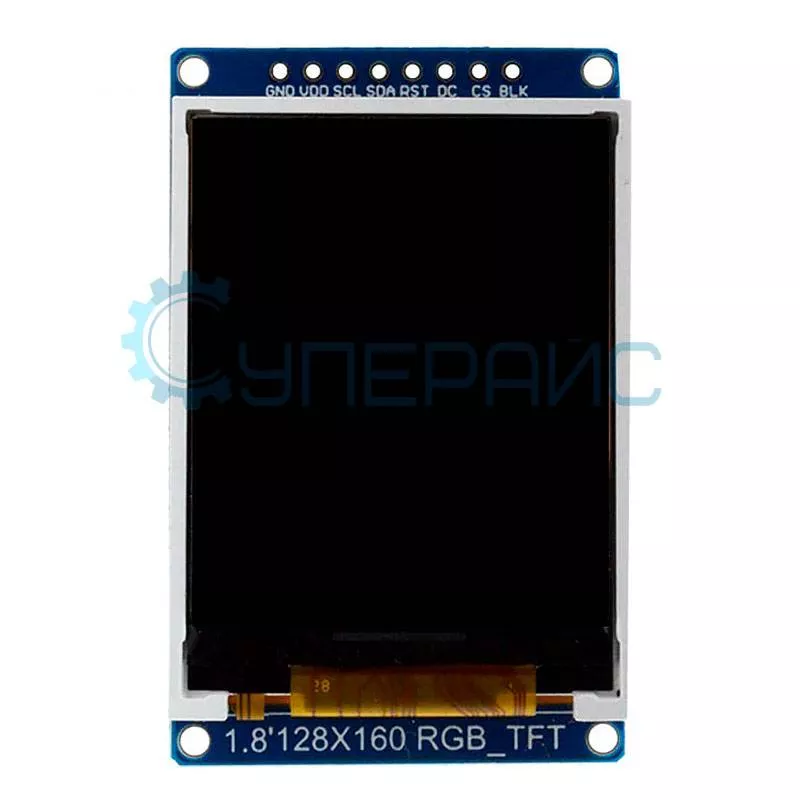

Цветной графический 1.8 дюймов TFT-экран 160x128
Код товара: 11092
Цвет подсветки: RGB
Формат выводимой информации: символьная, графическая информация
Контроллер: ST7735
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Цвет подсветки: RGB
Формат выводимой информации: символьная, графическая информация
Контроллер: ST7735
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
Характеристики дисплея | |||
Тип дисплея |
IPS TFT |
||
Разрешение |
128х160 точек |
||
Размер экрана | 1.8" | ||
Тип подсветки |
LED |
||
Цвет подсветки | RGB | ||
Глубина цвета | 16 бит 650000 цветов | ||
Угол обзора | 85 градусов | ||
Контроллер |
ST7735 |
||
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
Поддержка платформ |
Arduino | ||
Разъем | 8-pin | ||
Цоколёвка разъема: |
GND - земля VCC - напряжение питания 3.3 В SCL - последовательный тактовый сигнал SDA - данные SPI, передаваемый в дисплей RES - сброс дисплея, активный низкий уровень DC - SPI CS - SPI BLK - включение подсветки, высокий уровень включает, низкий выключает |
||
Область применения | графический индикатор | ||
Общие характеристики | |||
Интерфейс | последовательный SPI | ||
Ток потребления | 26 мА | ||
Напряжение питания |
3.3 В |
||
Рабочая температура |
- 10°С - 70°С | ||
Температура хранения |
- 20°С - 70°С |
||
Относительная влажность | 10 % ~ 95 % | ||

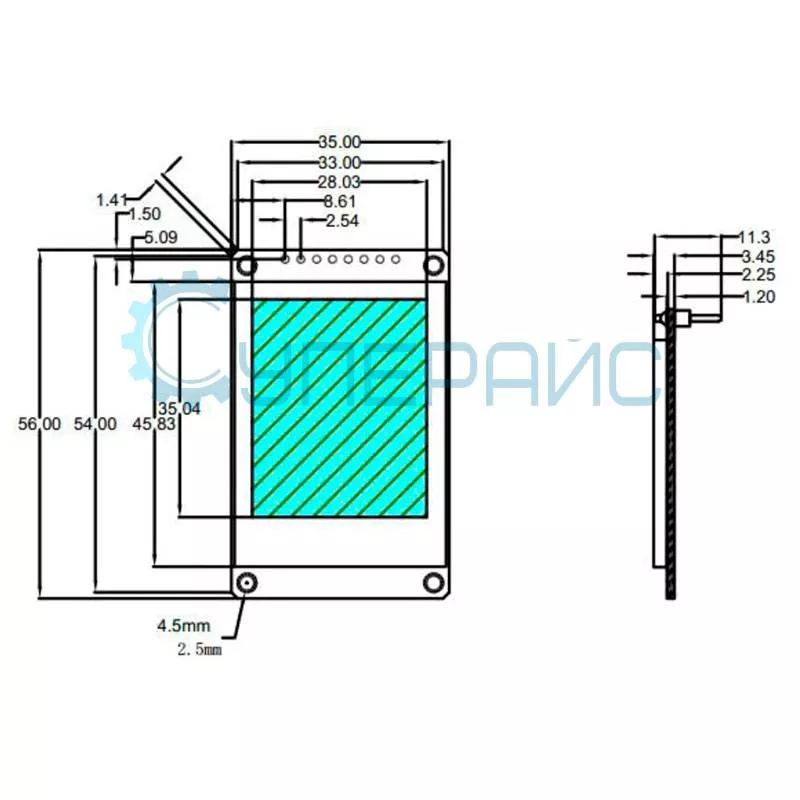

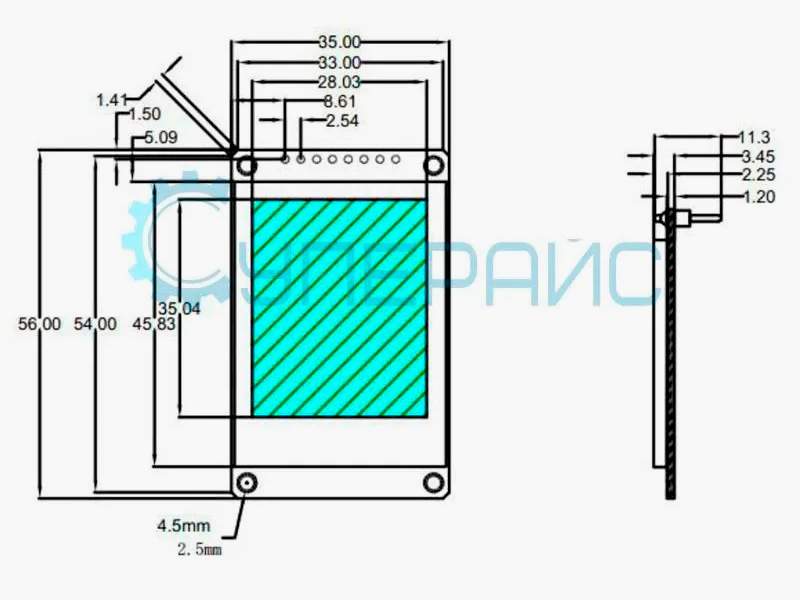

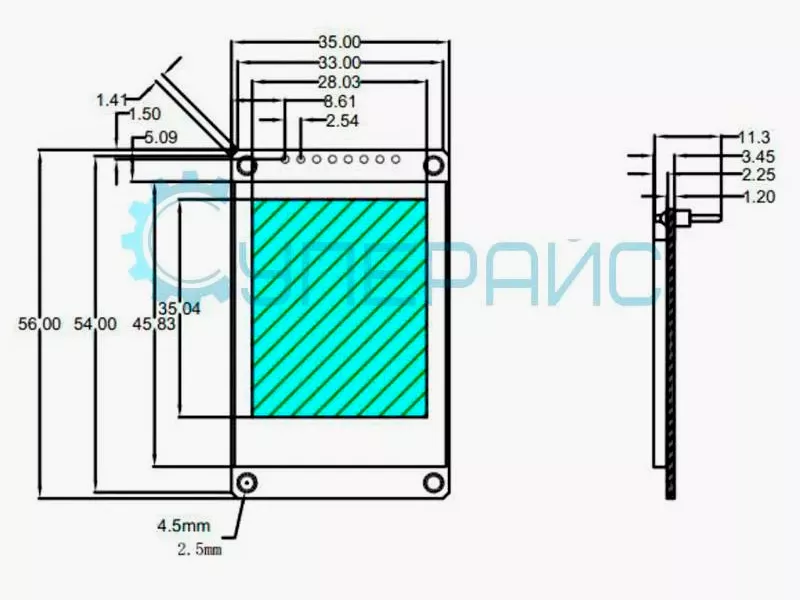

Размер экрана | 28 x 35 мм | ||
Размер модуля | 35 х 56 | ||
Вес |
∼ 30 грамм |
||
Комплектация | TFT дисплей - 1 шт |
Обратите внимание: дисплей поставляется с не припаянными штыревыми разъёмами.

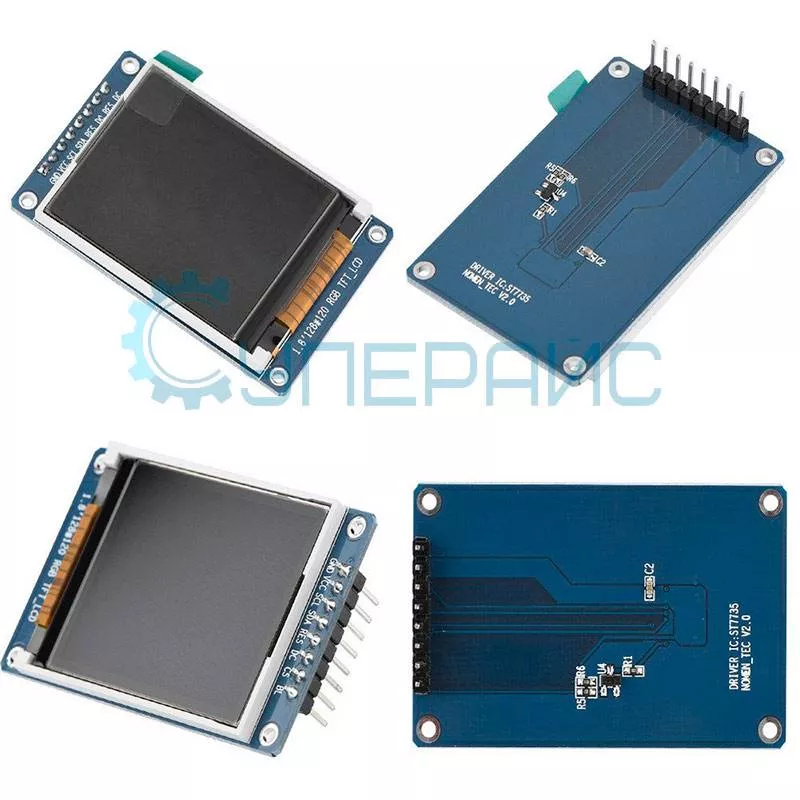

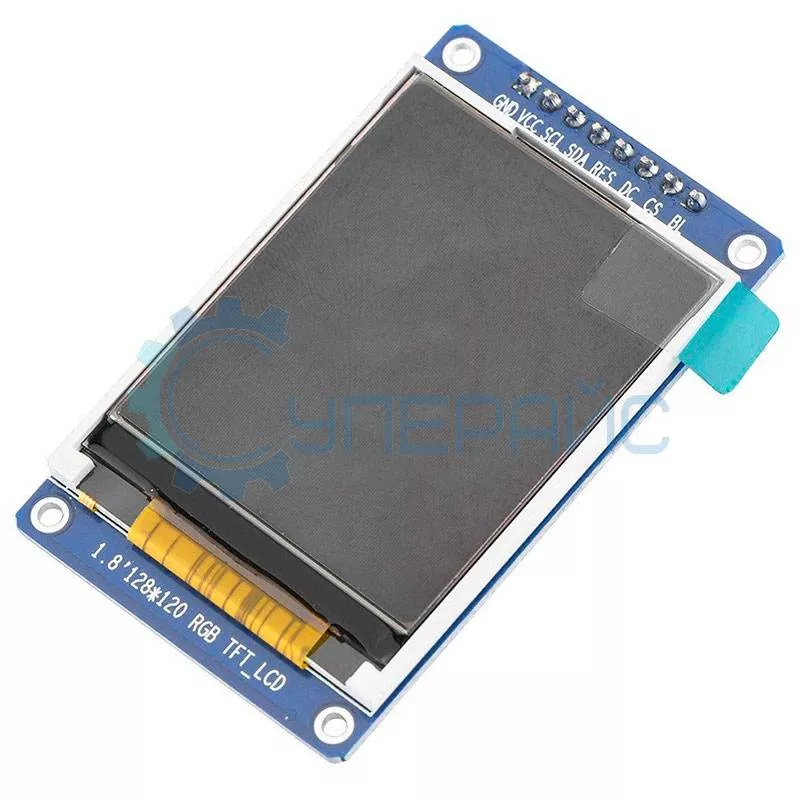

TFT дисплей с контроллером ST7735
Дисплейный модуль предназначен для вывода информации на экран. Разрешение модуля составляет 128x160 точек. При таком разрешении и размере 1.8 дюйма, картинка становится четкой и понятной. Недорогой и качественный экран сделанный по технологии TFT - оптимальный вариант для сборок на платформе Arduino. Ток с напряжением 3.3 В, выводится на выходы Vcc и GND. На BLK и GND подаётся напряжение для подсветки дисплея.
От используемой библиотеки и шины SPI зависит и подключение к дисплею остальных выводов. Набор данных в программных библиотеках UTFT дает возможность подключать экран к выводам Arduino указав их номера при объявлении объекта Дисплей подключен к чипу ST7735, который выполняет соединительную роль с микроконтроллером.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
