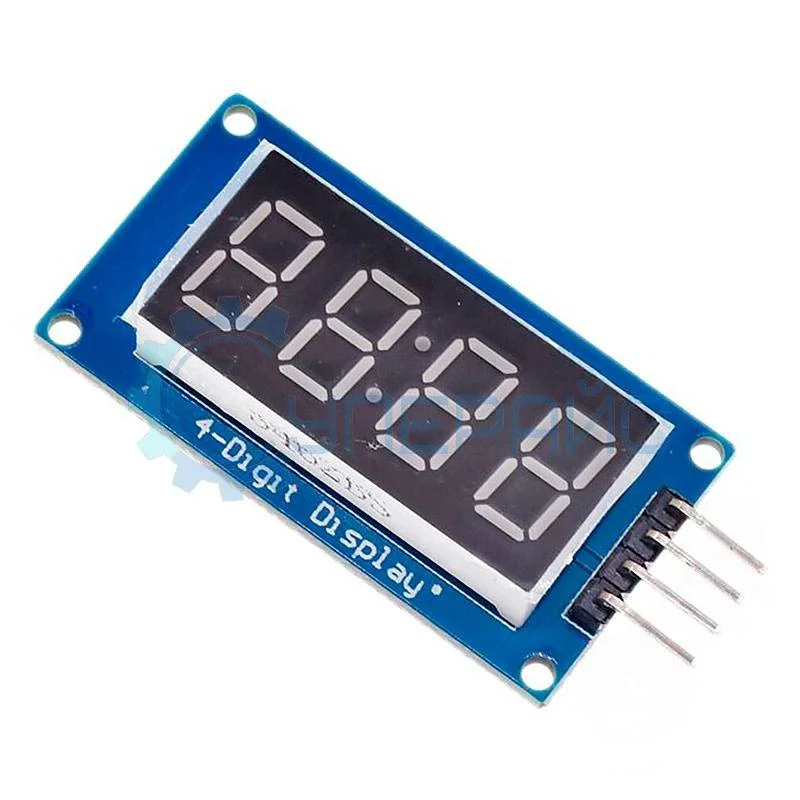

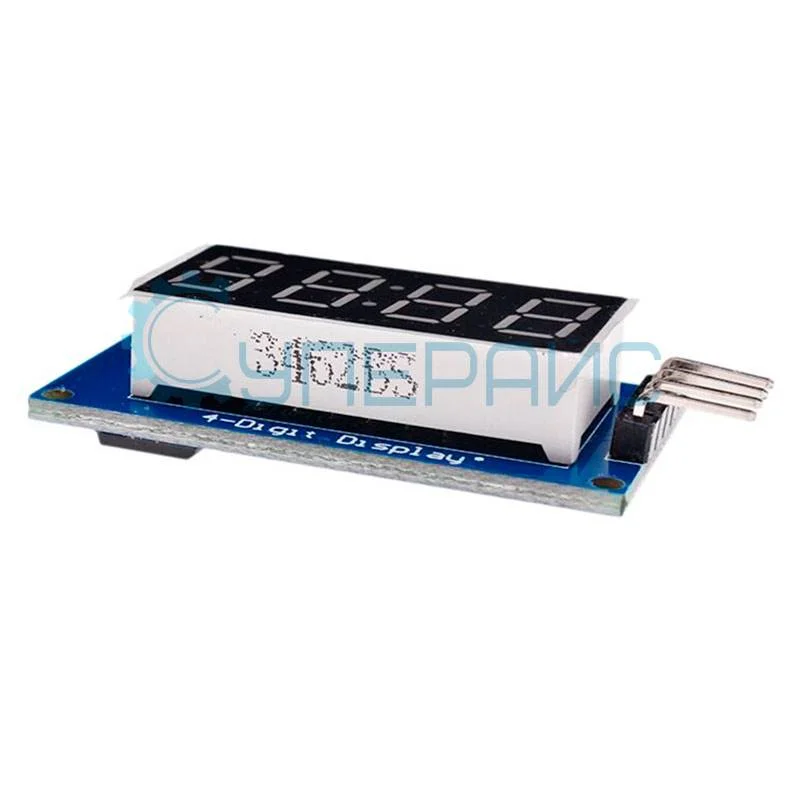

Модуль семисегментного 4-значного дисплея 0.36 дюйма
Артикул (код товара): 10661
60 ₽
60 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 14 шт.
Склад в Гуанчжоу: 73 шт.
Артикул (код товара)
10661
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Модуля 4-значного дисплея 0.36 дюйма
Общие данные
Артикул (код товара)
10661
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Модуля 4-значного дисплея 0.36 дюйма
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ индикатора 0.36"
| Характеристики индикатора | |
| Тип матрицы |
с общим анодом |
|
Размер экрана |
0.36" |
| Цвет светодиодов | красный |
|
Число градаций яркости |
8 (от 0 до 7, по умолчанию 2) |
| Микросхема |
TM1637 |
|
Поддержка платформ |
совместим с любыми микроконтроллерами, включая Arduino |
|
Семисегментные индикаторы |
4 шт |
|

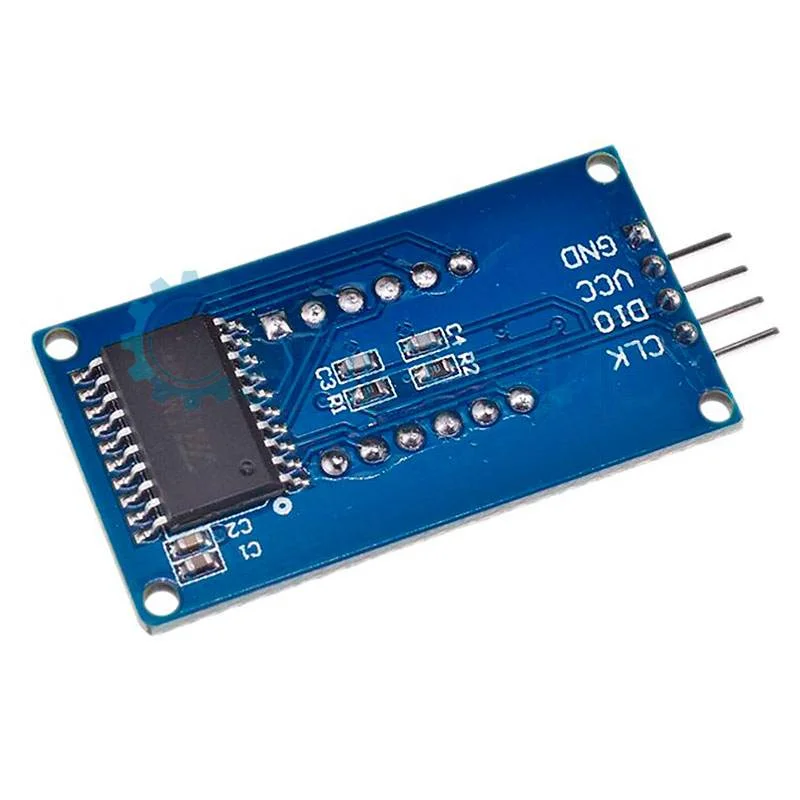

Цоколёвка разъема: |
CLK — вход тактовых импульсов DIO — вывод данных VCC — вывод для подключения источника питания GND— вывод для подключения источника питания |
| Общие характеристики | |
| Интерфейс | I2C |
| Рабочее напряжение |
3.3 В ∼ 5 В |
| Потребляемый ток | 0.2 ∼ 80 мА |
|
Рабочая температура |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 42 х 22 х 12 мм |
| Габариты упаковки | 50 x 25 x 15 мм |
| Вес |
∼ 8 грамм |
| Комплектация |
семисегментный индикатор TM1637 (4 разряда) - 1 шт |
Схема подключения к Arduino UNO
Часто задаваемые вопросы
Что можно вывести на 4-значном семисегментном индикаторе?
На четырёх разрядах показывают числа: время в формате часы-минуты, температуру, счёт, показания датчика, напряжение. Буквы выводятся ограниченно, только те, что складываются из сегментов. Для наглядного цифрового вывода четырёх знаков хватает, а для текста и меню берут символьный или графический дисплей.
Как индикатор подключается к микроконтроллеру?
Многие модули несут на плате драйвер, который управляет сегментами по нескольким линиям и экономит выводы контроллера. Это упрощает подключение к Arduino и подобным платам. Для вывода цифр подключают подходящую библиотеку под драйвер, чтобы не управлять каждым сегментом вручную.
Почему семисегментный индикатор, а не ЖК-экран?
Семисегментные цифры крупные, яркие и читаются издалека и под углом лучше мелкого текста на символьном ЖК. Для часов, счётчиков и измерителей, где важно наглядное число, это удобнее. Если же нужны текст, меню и графика, выбирают символьный или графический дисплей вместо сегментного.
Хватит ли яркости индикатора при дневном свете?
Яркость зависит от модели и цвета свечения, а также от заданного тока сегментов. Большинство модулей уверенно читаются в помещении, а на ярком солнце разборчивость падает. Для уличных условий выбирают индикатор поярче и при необходимости регулируют ток, чтобы поднять контраст цифр.
Документация и ПО Модуля 4-значного дисплея 0.36 дюйма
Название
Язык
Версия
Размер и тип
Спецификация на микросхему TM1637 (Datasheet)
Язык:
Английский
Размер и тип:
600 Кб,
PDF
Библиотека для использования таймера на платах Arduino
Язык:
Размер и тип:
6 Кб,
rar
rar
Библиотека для управления cемисегментным индикатором на Arduino
Язык:
Размер и тип:
7 Кб,
rar
rar
