Дисплей TFT 2.8 дюйма, SPI, 3.3 В
Артикул (код товара): 10955
2 420 ₽
2 420 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 40 шт.
Артикул (код товара)
10955
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея TFT 2.8 дюйма, SPI, 3.3 В
Общие данные
Артикул (код товара)
10955
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Подсветка и освещение
Тип подсветки
Светодиодная лампа (LED)
Общие характеристики
Диагональ встр. дисплея (размер), дюйм
Интерфейс
SPI
Разреш. дисплея, пиксель
Тип дисплея
Описание Дисплея TFT 2.8 дюйма, SPI, 3.3 В
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | ||
| Тип дисплея |
TFT LCD |
|
| Разрешение | 320х240 точек | |
| Размер экрана | 2.8" | |
| Тип подсветки | LED | |
| Цвет подсветки | RGB | |
| Контроллер |
ILI9341 |
|
|
Тип выводимой информации |
символьный (латиница) и графическая информация | |
|
Поддержка платформ |
Arduino | |
| Разъем | 8-pin | |
|
Цоколёвка разъема: |
GND - земля VCC - напряжение питания 3.3 В SCL - последовательный тактовый сигнал SDA - данные SPI, передаваемый в дисплей RES - сброс дисплея, активный низкий уровень DC - SPI CS - SPI BLK - включение подсветки, высокий уровень включает, низкий выключает |
|
| Область применения | графический индикатор | |
| Общие характеристики | ||
| Интерфейс | SPI | |
| Напряжение питания |
2.8 - 3.3 В |
|
| Ток потребления | 60 мА | |
| Потребляемая мощность | 0.22 Вт | |
|
Рабочая температура |
0°С - 50°С | |
| Температура хранения |
- 20°С - 70°С |
|
| Относительная влажность | 10 % ~ 95 % | |

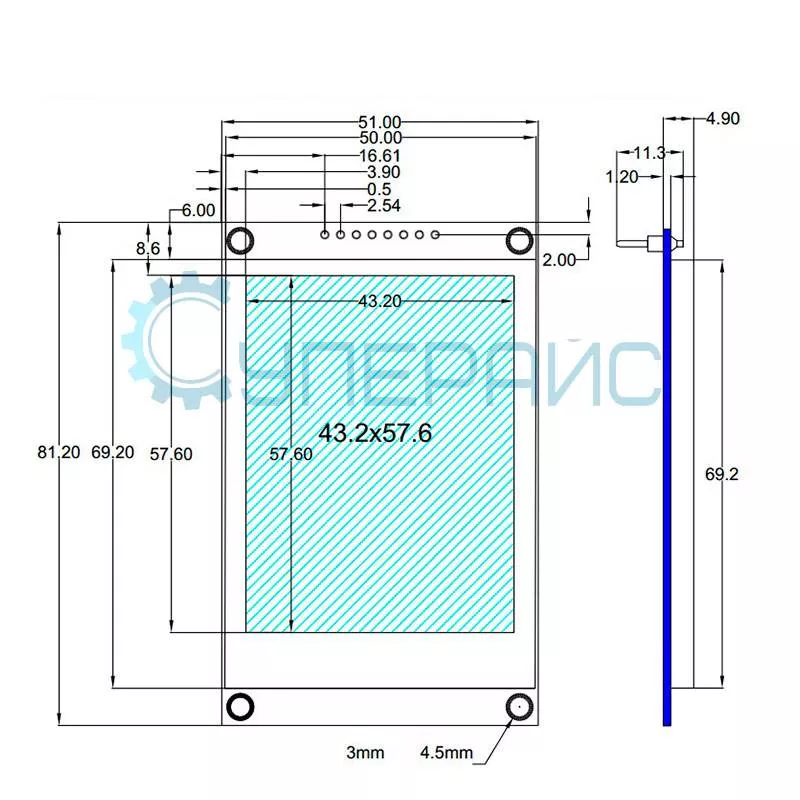

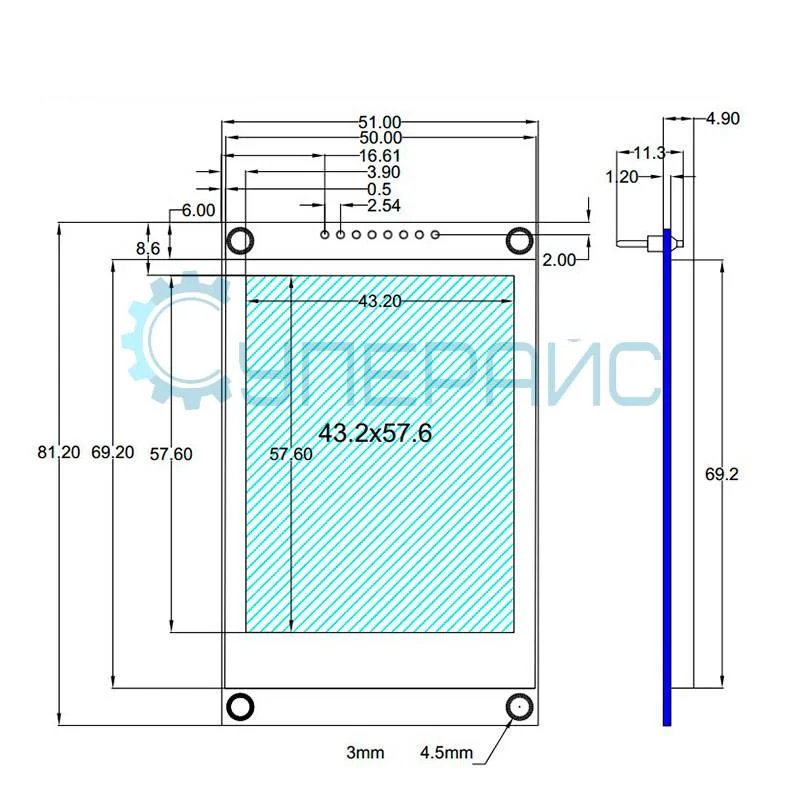

| Габариты | 81 x 51 мм | |
| Вес |
∼ 60 грамм |
|
| Комплектация |
TFT дисплей - 1 шт |
|

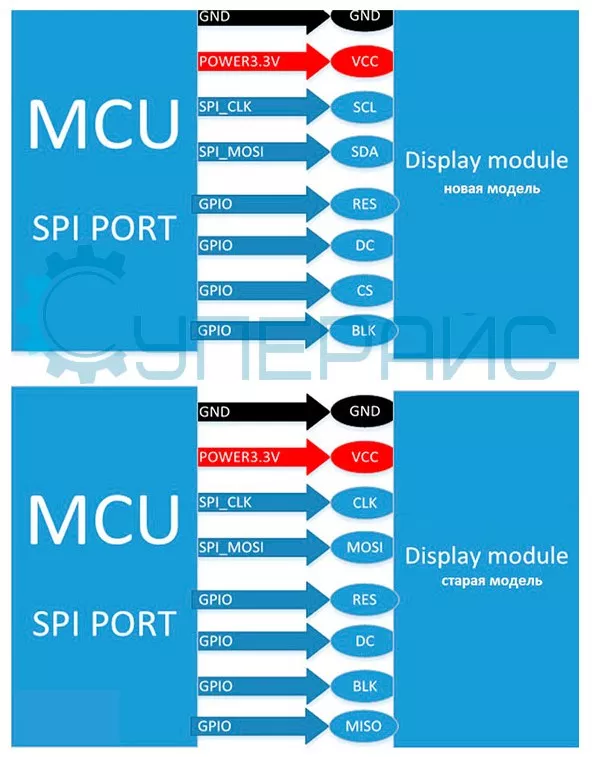

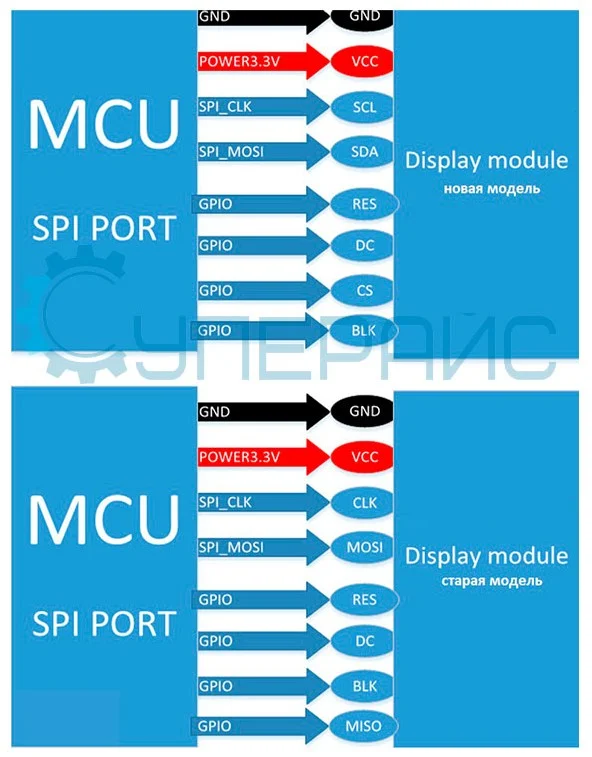

Схема подключения
Часто задаваемые вопросы
Можно ли подключить экран на 3.3 В к плате с пятивольтовой логикой?
Напрямую лучше не подключать. Сигнальные линии контроллера дисплея рассчитаны на низкий уровень логики, и пять вольт со временем убивают вход. Между платами ставят преобразователь уровней или простой делитель на резисторах для линий, идущих к экрану. Питание тоже берут от стабилизатора нужного напряжения, а не с пятивольтовой шины.
Почему картинка на SPI-дисплее перерисовывается медленно?
Последовательная шина передаёт точки по одной линии, поэтому полная заливка экрана требует времени. Ускоряют дело тремя приёмами: используют аппаратный SPI вместо программного, поднимают частоту шины до предела, который держит контроллер дисплея, и перерисовывают только изменившуюся область вместо всего кадра. Последнее даёт самый заметный выигрыш.
Как понять, какая библиотека подойдёт к дисплею?
Смотрите на контроллер панели, а не на диагональ. Модули с одинаковым размером могут стоять на разных микросхемах, и от этого зависит набор команд инициализации. Маркировка обычно указана в описании модуля или на шлейфе. Дальше берут библиотеку под этот контроллер и проверяют порядок выводов, потому что распиновка у плат различается.
Нужен ли сенсорный слой для панели управления?
Он удобен, когда меню многоуровневое и кнопок понадобилось бы слишком много. Взамен тачскрин занимает дополнительные выводы контроллера, требует калибровки и усложняет код. Если интерфейс сводится к нескольким командам, дешевле и надёжнее поставить энкодер или пару кнопок, а экран оставить только для вывода информации.
Документация и ПО Дисплея TFT 2.8 дюйма, SPI, 3.3 В
Название
Язык
Версия
Размер и тип
Спецификация на микроконтроллер ILI9341 (Datasheet)
Язык:
Размер и тип:
4.85 Мб ,
PDF
Библиотека TFT дисплея 3.5" для STM32 микроконтроллеров
Язык:
Размер и тип:
663 Кб,
rar
rar
