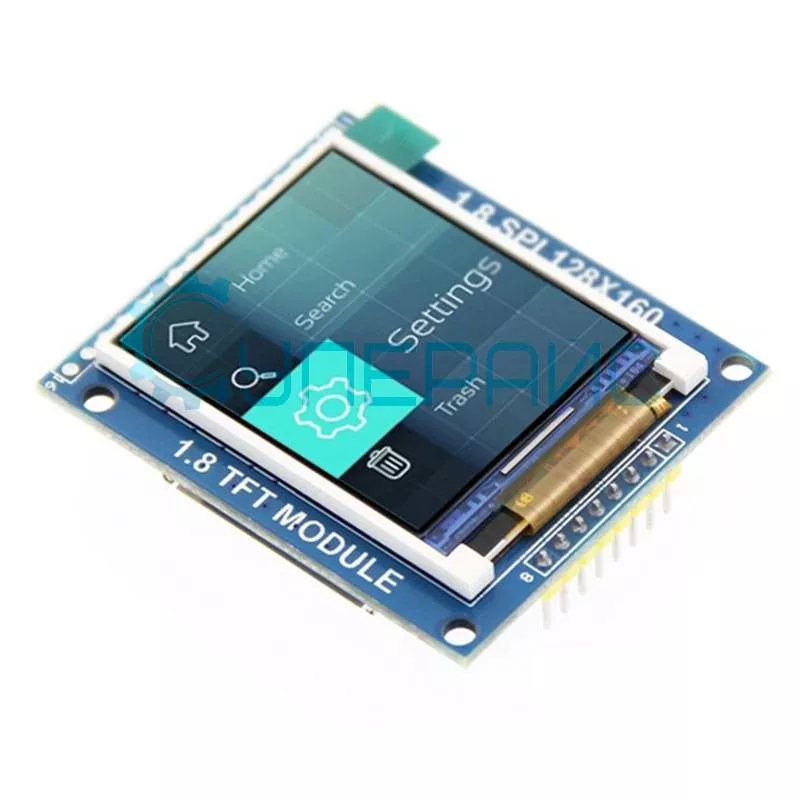

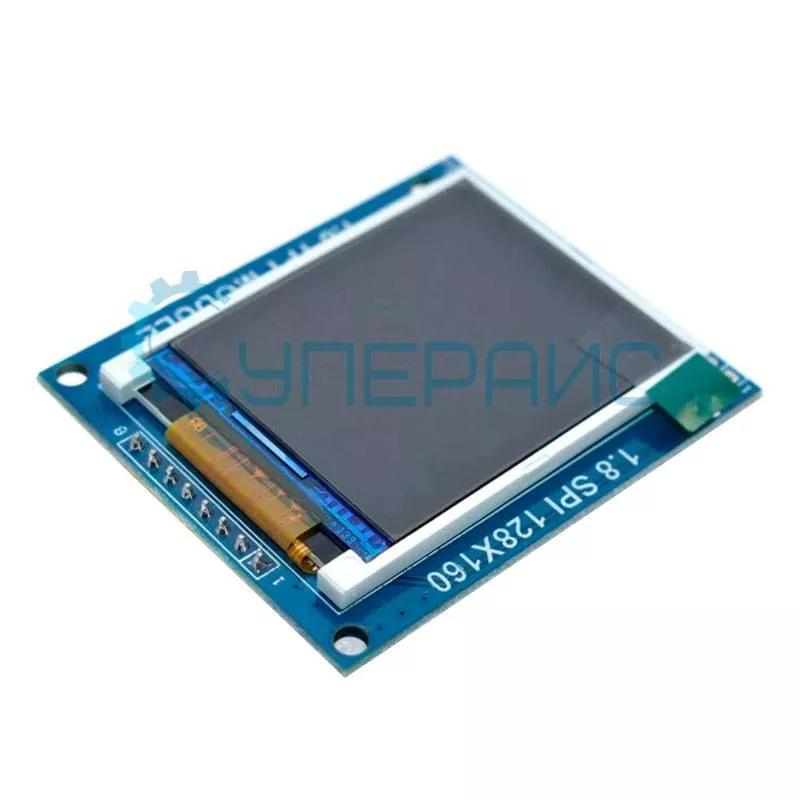

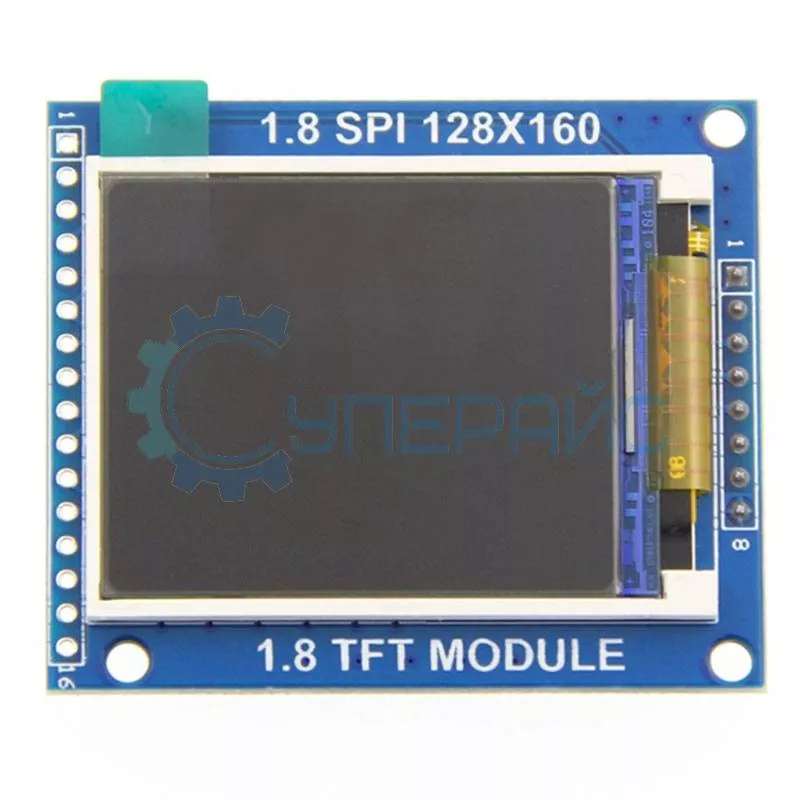

Цветной ЖК индикатор 128х160 1.8 дюймов
Код товара: 11042
Гарантия 3 месяца
О товаре Цвет подсветки: RGB
Формат выводимой информации: символьная, графическая информация
Контроллер: ST7735S
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Цвет подсветки: RGB
Формат выводимой информации: символьная, графическая информация
Контроллер: ST7735S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT LCD |
||
| Разрешение |
128х160 точек |
||
| Размер экрана | 1.8" | ||
| Тип подсветки | LED (2 белых светодиода) | ||
| Цвет подсветки | RGB | ||
| Размещение пикселей |
RGB вертикально |
||
| Глубина цвета | 16 бит 650000 цветов | ||
| Контроллер |
ST7735S |
||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Arduino | ||
| Разъем | 8-pin | ||

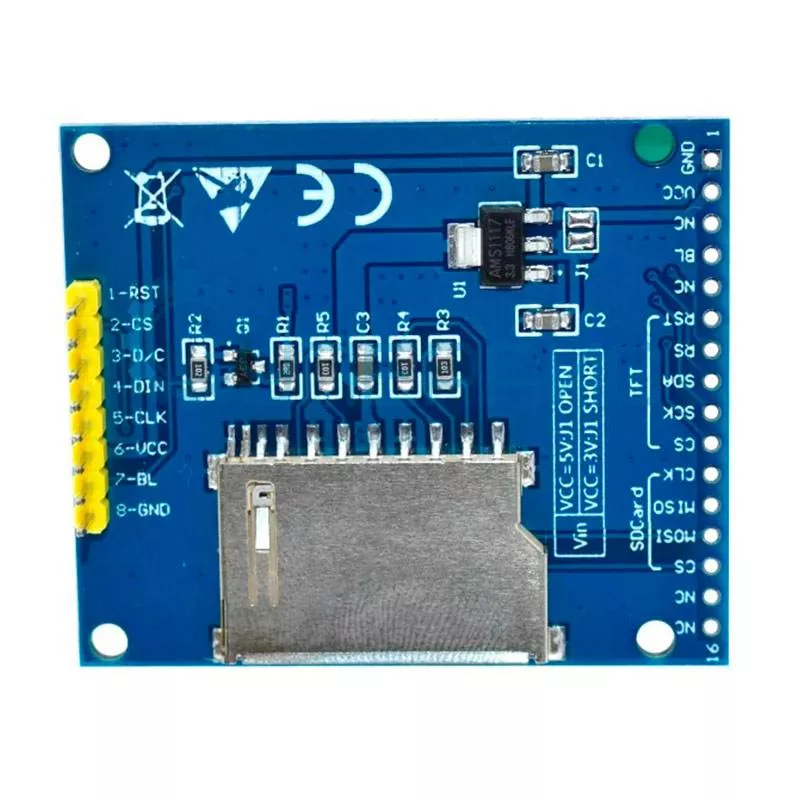

| Цоколёвка разъема: |
RST - сигнал сброса ЖК-дисплея, сброс низкого уровня CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня D/C - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные DIN - cигнал записи данных по шине SPI на ЖК-экране CLK - ЖК-экран, тактовый сигнал шины SPI VCC - источник питания ЖК-экрана положительный (3,3 В ~ 5 В) BL - управление подсветкой, загорается на высоком уровне, если управление не требуется, подключите к 3,3 В, чтобы продолжать GND - заземление питания ЖК-дисплея |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
| Слот для SD карты | есть | ||
| Напряжение питания |
3.3 - 5 В |
||
| Напряжение LED подсветки | 3.3 В | ||
| Логические уровни | 3.3 В | ||
| Потребляемая мощность | ∼ 90 мА | ||
| Линий управления дисплеем | 4 | ||
|
Рабочая температура |
- 10°С - 70°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 28 x 35 мм | ||
| Размер модуля | 45 х 54 | ||
| Вес |
∼ 30 грамм |
||
| Комплектация |
TFT дисплей - 1 шт |
||
Цветной ЖК-дисплей 1.8" 128x160 с поддержкой Arduino: идеальное решение для проектов
Компактный TFT-дисплей с разрешением 128x160 пикселей и диагональю 1.8 дюймов станет отличным выбором для разработчиков, работающих с платформой Arduino. Устройство оснащено полноцветным экраном с глубиной цвета 16 бит (650 000 оттенков), что позволяет выводить четкую графическую информацию и символы.
Основные особенности дисплея
- Контроллер ST7735S — обеспечивает стабильную работу и совместимость с библиотеками Adafruit ST7735.
- Интерфейс SPI — упрощает подключение к микроконтроллерам.
- RGB-подсветка — регулируемая яркость и цветовая температура.
- Поддержка SD-карты — возможность загрузки изображений напрямую.
Arduino — ключевая платформа для работы с этим дисплеем. Модуль совместим с популярными библиотеками, включая решения от Adafruit, что ускоряет интеграцию в проекты.
Технические характеристики
- Разрешение: 128x160 точек.
- Напряжение питания: 3.3–5 В (потребление ∼90 мА).
- Интерфейс: последовательный SPI.
- Рабочая температура: -10°C до +70°C.
- Размер экрана: 28x35 мм (вес модуля — 30 г).
Подключение осуществляется через 8-пиновый разъем, включающий линии RST, CS, D/C и другие. Для управления подсветкой (BL) предусмотрено отдельное питание.
Сферы применения
Дисплей подходит для создания информационных панелей, мини-игр и визуализации данных. Благодаря Arduino и библиотекам Adafruit ST7735, вы легко настроите вывод изображений и текста.
Важно! Модуль поддерживает логические уровни 3.3 В, что важно учитывать при работе с 5 В платами. Для проектов, требующих большей диагонали, рассмотрите модель с контроллером ST7789.
Компактный дисплей с размером 1.8" — универсальное решение для Arduino. Простое подключение, низкое энергопотребление и поддержка Adafruit делают его идеальным для DIY-проектов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
