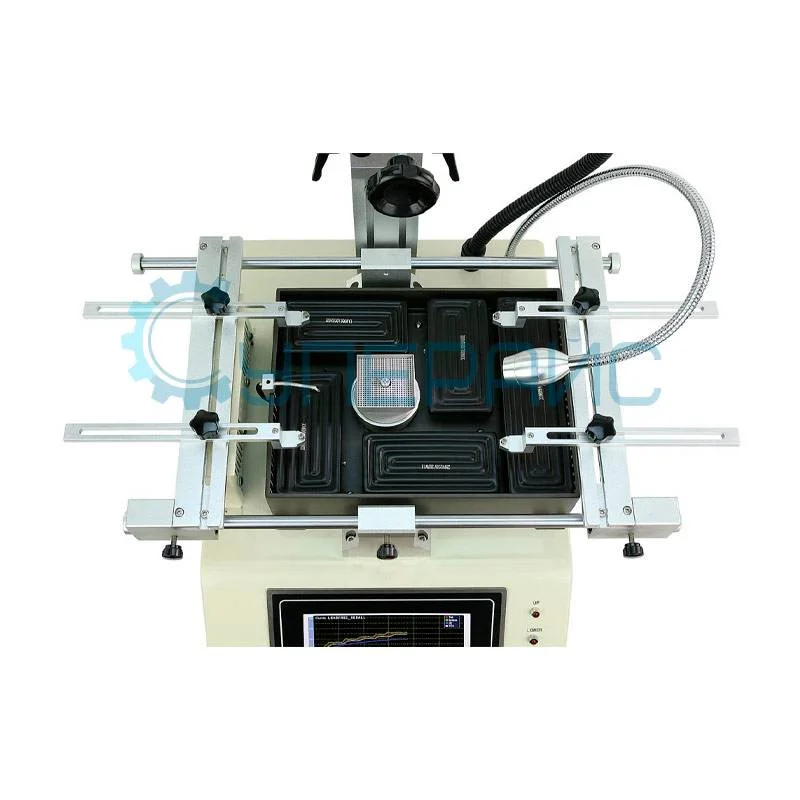

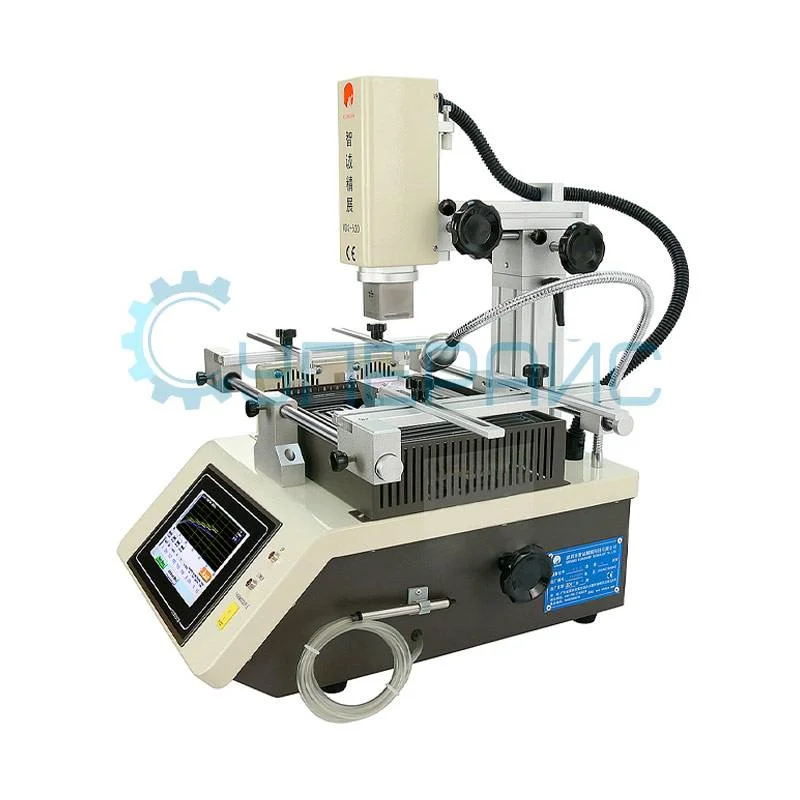

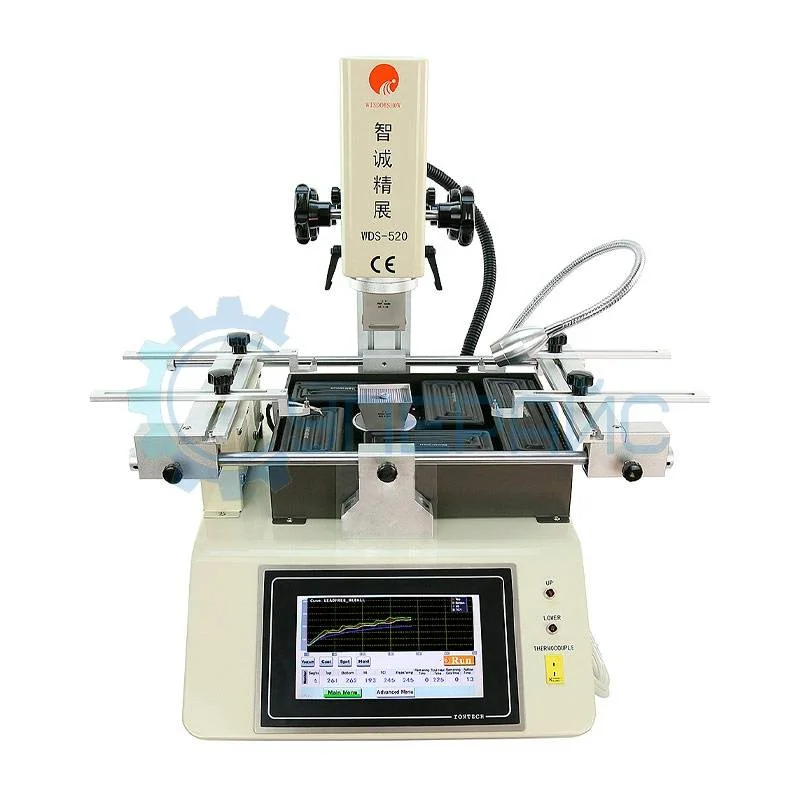

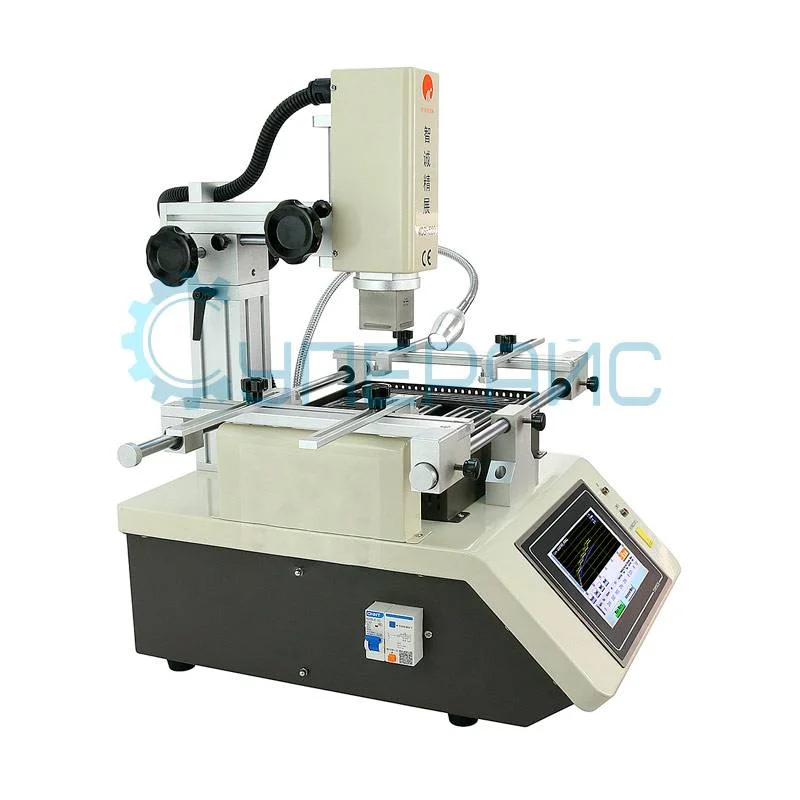

Инфракрасная паяльная станция для BGA/SMD WISDOMSHOW WDS-520
159 280 ₽
159 280 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
13760
Модель (серия)
WDS-520
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики WISDOMSHOW WDS-520
Общие данные
Артикул (код товара)
13760
Производитель (бренд)
Модель (серия)
WDS-520
Страна производства
Китай
Гарантия, мес.
36
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перегрева
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Общая мощность, Вт
Наличие нагревателей
Верхний
Нижний
Преднагреватель
Нижний
Преднагреватель
Тип верх. нагревателя
Тип ниж. нагревателя
Тип преднагревателя
Мощность верх. нагревателя, Вт
Мощность ниж. нагревателя, Вт
Мощность преднагревателя, Вт
Автоотключение питания
Хранение термопрофилей
Оптическая сист. позиционирования
Вакуумный захват
Сист. управ. и контроля t
Удержание платы
Позиционирование платы
Автоустановка/снятие чипа
Дополнительно
Вакуумный пинцет
Внешний датчик температуры
Сенсорный экран управления
Вентилятор охлаждения
Подсветка
Лазерный указатель
Внешний датчик температуры
Сенсорный экран управления
Вентилятор охлаждения
Подсветка
Лазерный указатель
Вид исполнения
Настольное
Описание WISDOMSHOW WDS-520
Технические характеристики WISDOMSHOW WDS-520
| Рабочее напряжение | переменный ток 220 В ± 10%, 50/60 Гц |
| Мощность | 3800 Вт |
| Размеры BGA чипов |
не более 60 х 60 мм минимальный размер 1 х 1 мм |
| Размеры печатной платы |
не более 300 х 280 мм минимальный размер 10 х 10 мм |
| Подсветка рабочей зоны | одна светодиодная лампа |
| Дополнительные держатели для платы | да |
| Применение | свинцовая и бессвинцовая пайка |
| Хранение термопрофилей | 20000 групп |
| Позиционирование | V-образный паз, универсальные крепления |
| Регулировка верхнего нагревателя | вправо/влево, вперед/назад |
| Толщина печатной платы | от 0,5 мм до 3 мм |
| Минимальный и максимальный размер компонентов на плате | от 1 мм до 35 мм |
| Контроль температуры | К-термопара по замкнутому контуру, независимое измерение температуры сверху вниз |
| Точность температуры | ± 2°С |
| Охлаждение | вентилятор |
| Вакуумный пинцет | да |
| Настройка в реальном времени и отображение текущего температурного профиля | да |
| Вакуумный захватчик | да |
| Внешний датчик температуры | да |
| Защита от перегрева | да |
| Язык интерфейса | китайский, английский |
| Характеристики верхнего нагревателя | |
| Мощность | 800 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики нижнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики ИК подогревателя | |
| Мощность | 1800 Вт |
| Нагревательный элемент | инфракрасный |
| Общие характеристики | |
| Дисплей | сенсорный |
| Габариты | 500 х 480 х 460 мм |
| Вес станции | 20 кг |

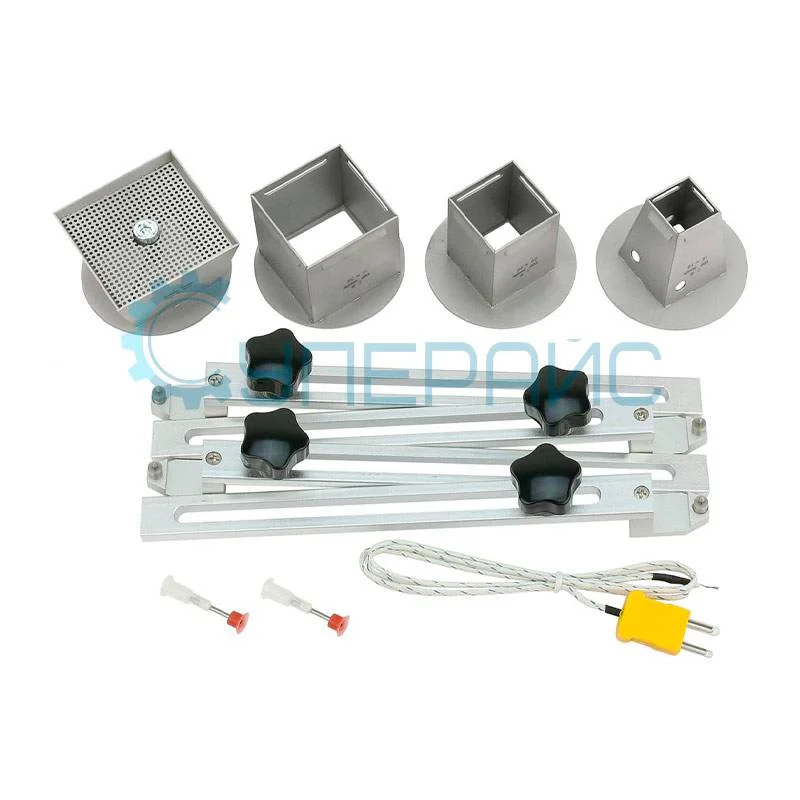

| Комплектация |
инфракрасная паяльная станция WISDOMSHOW WDS-520 - 1 шт кисточка – 1 шт силиконовая насадка для вакуумного захвата – 3 шт сменные насадки для нижнего нагревателя 50 х 50 мм – 1 шт сменные насадки для верхнего нагревателя 18 х 18 мм, 28 х 28 мм, 38 х 38 мм – 3 шт термопара - 1 шт держатель для нестандартных плат - 4 шт Т-образный винт - 4 шт инструкция по эксплуатации - 1 шт |

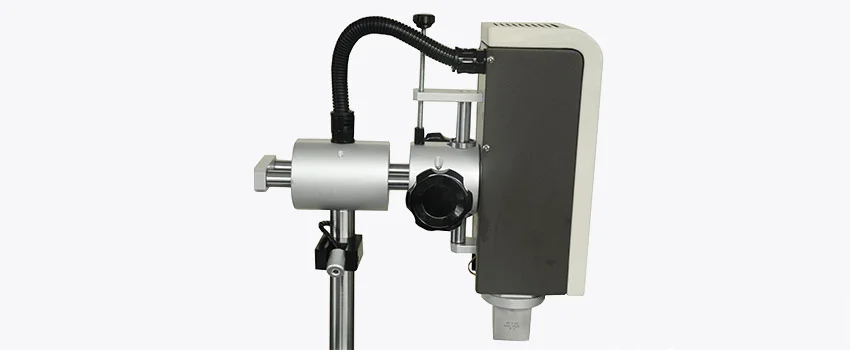

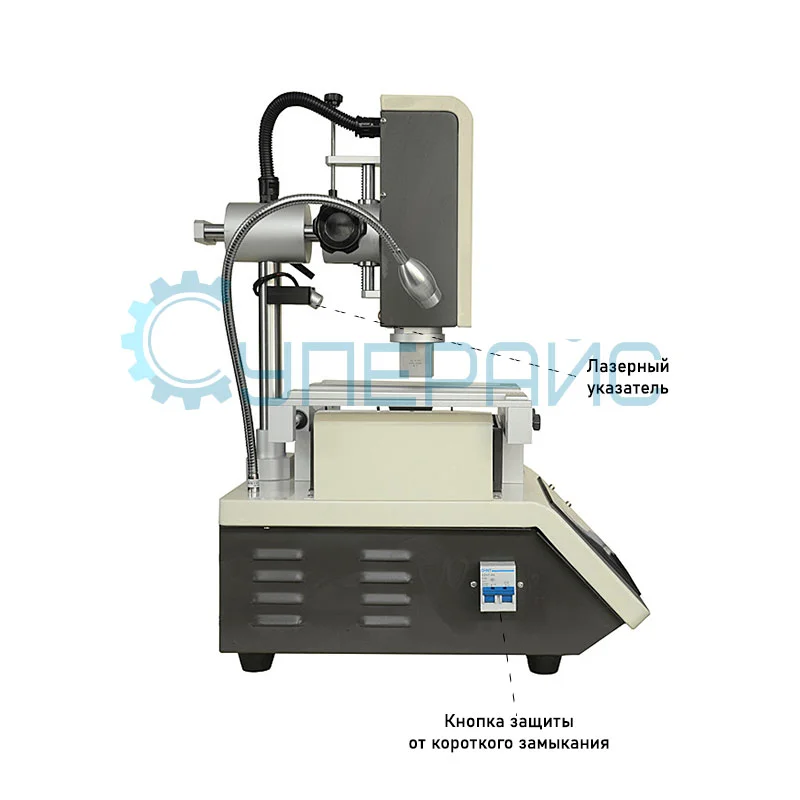

Цифровая паяльная станция WISDOMSHOW WDS-520 с лазерным указателем
WDS-520 - комплексная ремонтная станция для пайки BGA корпусов и различных печатных плат. Данное устройство позволяет запрограммировать до 20 тысяч температурных профилей. Чтобы лучше гарантировать конечный эффект, каждый профиль может быть запрограммирован в 9 температурных блоках. После завершения процесса нагрева на дисплее отображается полный ход профиля нагрева.
На дисплее с диагональю 7 дюймов в реальном времени отображаются все параметры работы станции, включая графическое отображение состояния процесса нагрева, а также заданные и достигнутые температуры на графиках.
Отличительные особенности паяльной станции:
- Малогабаритный корпус;
- Высокая потребляемая мощность 3800 Ватт, обеспечивает работу с любыми типами BGA-систем;
- Для каждого термопрофиля нагрева устанавливается 9 ступеней температуры;
- Большая площадь печатной платы – 300 на 280 миллиметров по отношению к габаритам станции;
- Встроенный вакуумный пинцет;

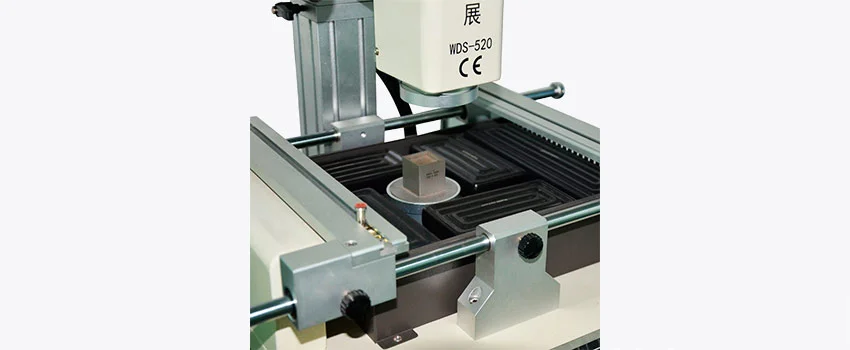

- Три зоны нагрева;
- Все параметры станции контролируются и отображаются на 7-дюймовом сенсорном ЖК-дисплее;
- Возможность поворота сопла на 360 градусов;
- LED подсветка;
- Регулировка скорости вентилятора.
