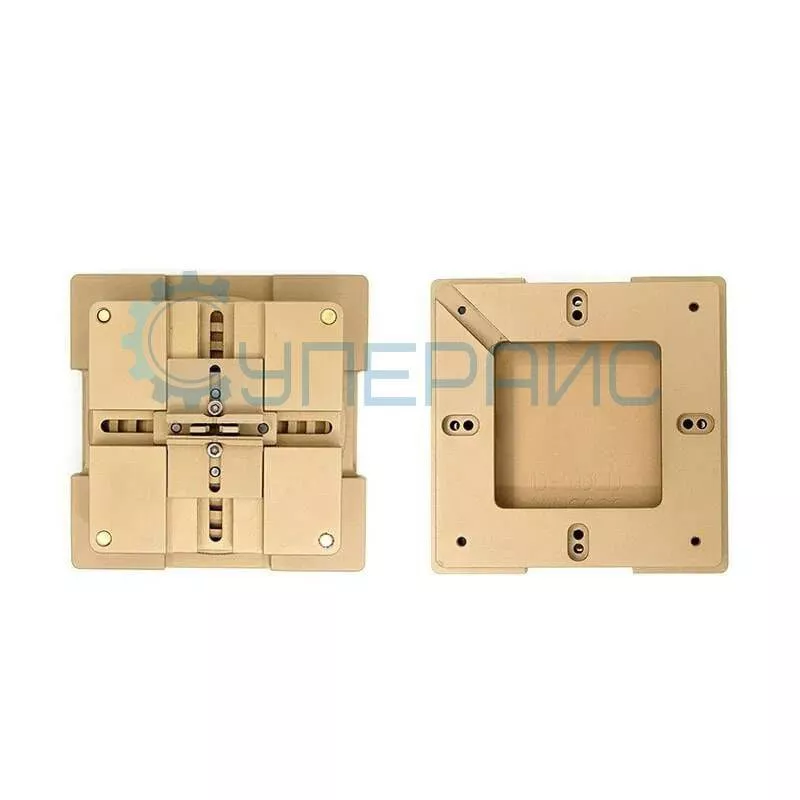

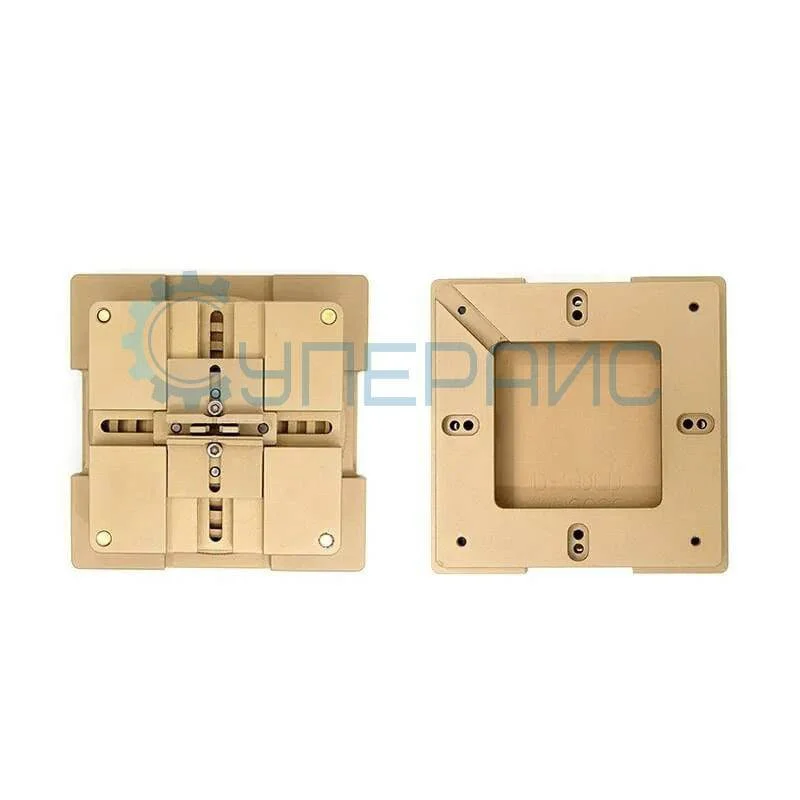

Держатель BGA трафаретов универсальный (80*80 и 90*90)
Артикул (код товара): 1034
НДС 22%
4 850 ₽
4 850 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
1034
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Держателя BGA трафаретов
Общие данные
Описание Держателя BGA трафаретов
Технические характеристики держателя
| Максимальный размер трафарета |
80 x 80 мм 90 x 90 мм |
| Размер микросхемы | от 4 x 4 мм |

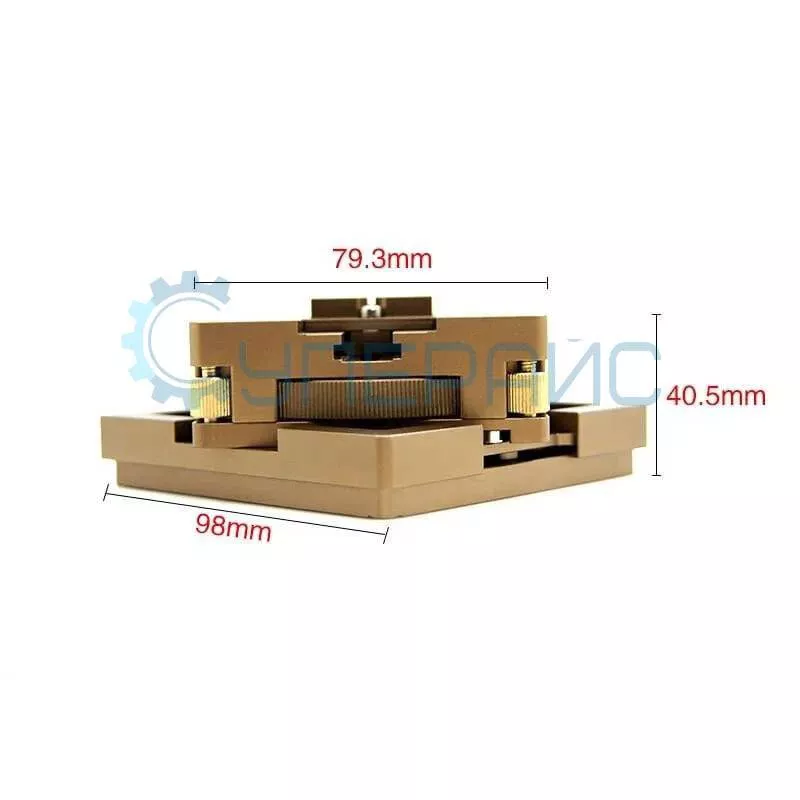

| Габариты | 98 мм x 80 мм x 41 мм |
| Вес | 640 г |

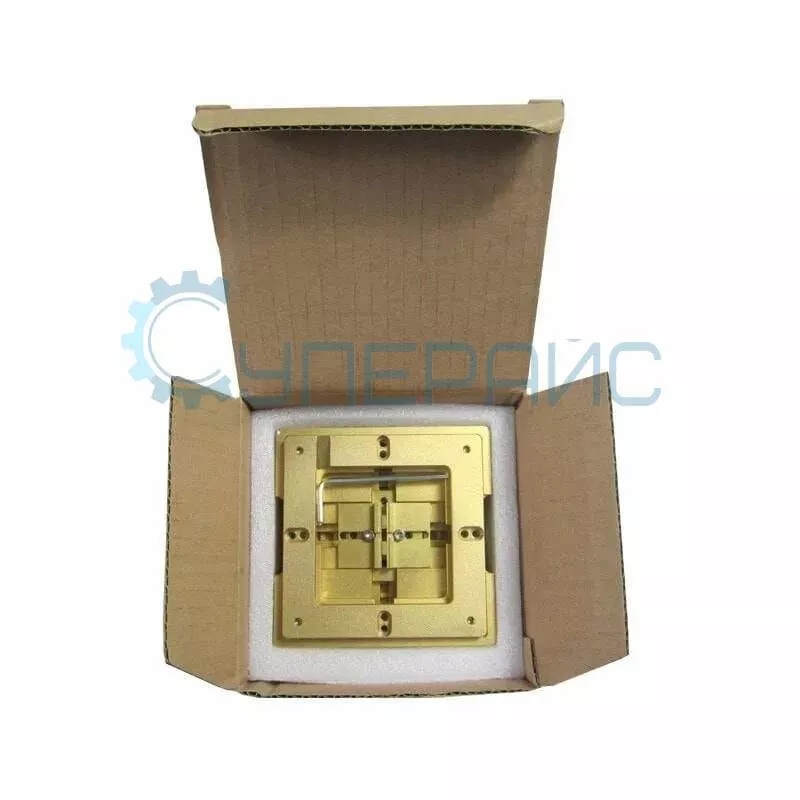

| Комплектация | держатель BGA трафаретов - 1 шт |
Универсальный держатель BGA трафаретов: точность и эффективность при перепайке микросхем
Держатель для трафаретов является обязательным инструментом в оснащении сервисного центра, занимающегося ремонтом электроники. Это приспособление повышает точность и скорость процесса нанесения паяльной пасты на BGA-чипы, минимизируя риск смещения. Универсальная конструкция обеспечивает надежную фиксацию, что критически важно для качественного восстановления материнских плат, видеокарт и другого оборудования.
Преимущества данного держателя:
- Универсальность применения. Устройство поддерживает два самых распространенных размера под обойму трафаретов — 80×80 мм и 90×90 мм, покрывая подавляющее большинство задач по ремонту.
- Широкий диапазон работ. Размер микросхемы, которую можно обслуживать, начинается от компактных 4×4 мм, что позволяет работать как с малыми, так и с крупными BGA-компонентами.
- Исключительная простота настройки. Для регулировки высоты не требуются специальные ключи — все операции выполняются вручную, что экономит время при перенастройке между разными чипами.
- Практичная конструкция. Специальный желоб в углу конструкции позволяет быстро и аккуратно удалять излишки припойных шариков, поддерживая чистоту рабочего места.
- Стабильность и надежность. Продуманная механическая конструкция гарантирует отсутствие люфтов и плотный прижим, предлагая совмещение с печатной платой.
Технические и эксплуатационные характеристики:
- Основные габариты устройства составляют 98×80×41 мм, что делает его компактным и не занимающим много места на рабочем столе инженера.
- Вес в 640 грамм предлагает необходимую устойчивость и предотвращает случайное смещение в процессе работы.
- Прочная металлическая конструкция рассчитана на интенсивное использование в условиях сервисной мастерской.
- Совместимость с большинством стандартных трафаретов, представленных на рынке, избавляет от поиска специализированных оснасток.
Универсальный держатель трафаретов — это инвестиция в качество и скорость ремонта, которая быстро окупается за счет снижения брака и увеличения пропускной способности сервиса. Его использование является признаком профессионального подхода к восстановлению сложной электронной аппаратуры.
Статьи и инструкции:Пайка BGA микросхем или реболлинг для начинающих
Часто задаваемые вопросы
Для чего нужен держатель BGA-трафаретов?
Он фиксирует трафарет ровно над микросхемой при реболлинге, чтобы шарики припоя или паста легли точно в отверстия сетки. Выводы BGA - это массив мелких шариков, и без точного совмещения они съезжают. Держатель убирает люфт и определяет, встанет ли чип обратно на плату.
Подойдёт ли держатель под мои трафареты?
Модель рассчитана на типоразмеры 80x80 и 90x90. Если ваши трафареты этих размеров, оснастка подходит. Под заметно другие габариты нужен держатель соответствующего формата. Перед покупкой сверьте размер трафаретов, с которыми работаете, чтобы фиксация была плотной и без перекоса. Под другие типоразмеры трафаретов держатель придётся подбирать отдельно.
Что такое реболлинг и зачем оснастка?
Реболлинг - восстановление шариков припоя на выводах BGA перед обратной установкой чипа. Шарики наносят через трафарет с сеткой отверстий, и малейший сдвиг сетки портит результат. Оснастка совмещает трафарет с площадками и держит его неподвижно, пока наносишь пасту или раскатываешь шарики.
Что ещё нужно для реболлинга кроме держателя?
Трафарет под конкретный чип, паяльная паста или готовые шарики припоя, термофен или паяльная станция для оплавления и флюс. Держатель отвечает за точное совмещение, а нагрев и нанесение идут отдельными инструментами. Ровное совмещение здесь важнее скорости, поэтому оснастке уделяют внимание. Держатель в этой цепочке отвечает за точность, а не за скорость.
Отзывы Держателя BGA трафаретов
АНТОН САВЕЛЬЕВ
03.04.2020 09:39:39
ОЧЕНЬ ХОРОШИЙ ДЕРЖАТЕЛЬ! КРЕПЛЕНИЯ ОТЛИЧНЫЕ, НИЧЕГО НЕ СДВИГАЕТСЯ. ЗАКАЗЫВАЛ ПО ТЕЛЕФОНУ, МЕНЕДЖЕРЫ ВЕЖЛИВЫЕ, В ТОВАРАХ РАЗБИРАЮТСЯ, ПРОКОНСУЛЬТИРОВАЛИ НЕ ТОЛЬКО ПО ДЕРЖАТЕЛЮ, НО И ПО ДРУГИМ МОИМ ВОПРОСАМ. ДОВОЛЕН МАГАЗИНОМ И ПОКУПКОЙ В ЦЕЛОМ!
