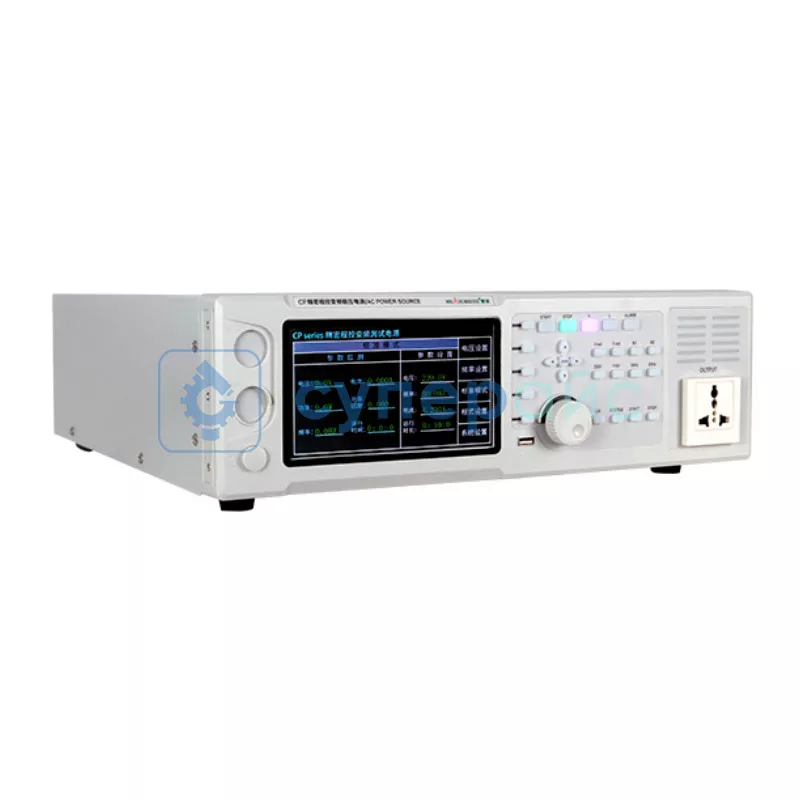

Блок питания переменного тока Measure Fine CP70D05
Код товара: 38628
Гарантия 12 месяцев
О товаре 7-дюймовый сенсорный экран управления
Мощность: 500 ВА
Выходное напряжение: 0,1 - 150 В / 0,1 - 300 В
Номинальный ток: 4,2 А (120 В) / 2,1 А (240 В)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 7-дюймовый сенсорный экран управления
Мощность: 500 ВА
Выходное напряжение: 0,1 - 150 В / 0,1 - 300 В
Номинальный ток: 4,2 А (120 В) / 2,1 А (240 В)
Технические характеристики Measure Fine CP70D05
| Количество каналов | 1 |
| Вход переменного тока | однофазный, 2 провода + PE |
| Выход переменного тока | однофазный, 2 провода |
| Мощность | 500 ВА |
| Номинальный ток |
4,2 А (120 В) 2,1 А (240 В) |
| Выходное напряжение |
0,1 - 150 В (низкий диапазон) 0,1 - 300 В (высокий диапазон) |
| Точность выходного напряжения | ± 1 % |
| Выходная частота | 45 - 400 Гц (регулируемая, шаг 0,1 Гц) горячие клавиши: 50 / 60 Гц |
| Схема подключения | один вход - один выход |
| Стабильность частоты | ≤ 0,1 % |
| Стабильность напряжения | ≤ 1 % |
| Коэффициент нелинейных искажений | ≤ 2 % (THD) |
| Коэффициент амплитуды | 1,41 ± 0,1 |
| Влияние сети | ≤ 1 % |
| Влияние нагрузки | ≤ 1 % |
| Коэффициент полезного действия | ≥ 80 % |
| Отображение частоты |
точность: 0,1 % разрешение: 0,1 Гц |
| Отображение напряжения |
точность: ± (1 % + 0,1 % диапазона) разрешение: 0,1 В |
| Отображение тока |
точность: ± (1 % + 0,1 % диапазона) разрешение: 0,001 A / 0,1 A |
| Отображение мощности |
точность: ± (1 % + 0,1 % диапазона) разрешение: 0,1 Вт / 0,1 кВт |
| Отображение коэффициента мощности |
точность: ± 0,1 разрешение: 0,001 |
| Предустановки | напряжение, частота, ограничение тока |
| Горячие клавиши | быстрый выбор стандартных напряжений/частот |
| Аварийная сигнализация | светозвуковая индикация с кодом ошибки |
| Перегрузочная способность |
1 Ie ≤ выход ≤ 1,1 Ie (задержка 15 с перед отключением) 1,1 Ie ≤ выход ≤ 1,2 Ie (задержка 5 с перед отключением) |
| Встроенный вентилятор охлаждения | есть |
| Возможность программирование | есть |
| Изоляция входа и выхода | есть |
| Отображение диаграммы синусоидальной волны выходного напряжения | есть |
| Отображение искажения диаграммы выходного напряжения | есть |
| Защитные функции | |
| Защита от перегрева | отключение при температуре силовых компонентов > 85 °C ± 5 |
| Защита от перегрузки | есть |
| Защита от короткого замыкания | есть |
| Защита от перенапряжения | есть |
| Общие характеристики | |

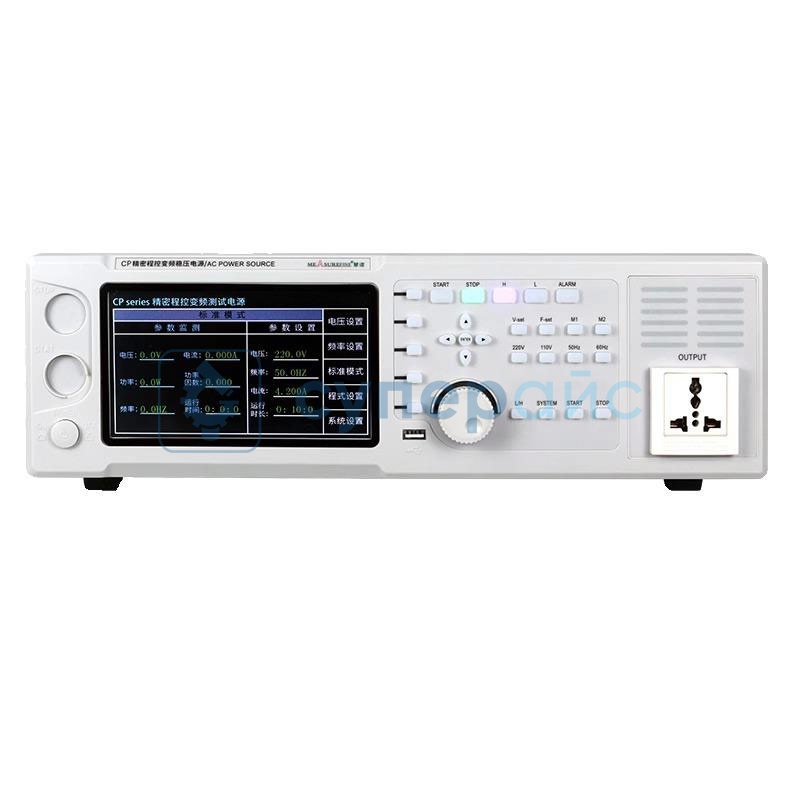

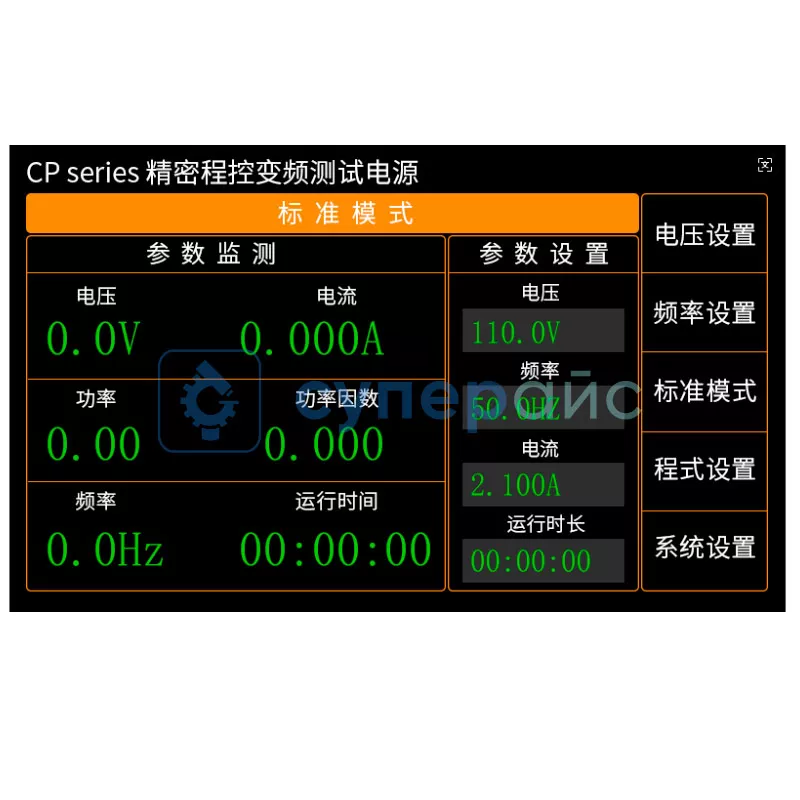

| Дисплей | 7-дюймовый сенсорный экран |
| Источник питания | однофазный 220 В ± 10 %, 50 Гц ± 5 Гц |
| Интерфейс связи | RS-232C |
| Условия эксплуатации |
температура: -10 ~ 40 °C влажность: 10 ~ 90% (без конденсата при 25°C) высота: ≤ 2000м над уровнем моря |
| Степень защиты | IP20 |
| Габариты упаковки | 540 х 540 х 235 мм |
| Вес брутто | 19,7 кг |

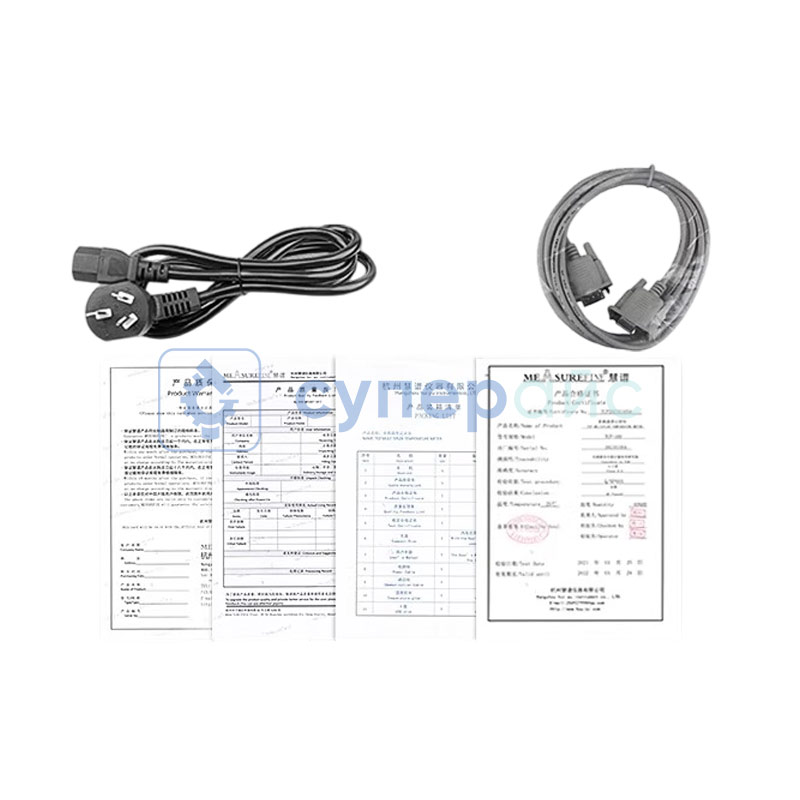

| Комплектация |
источник питания Measure Fine CP70D05 – 1 шт кабель питания – 1 шт сетевой кабель – 1 шт сертификат соответствия – 1 шт |
Обзорная таблица источников переменного тока Measure Fine
| Характеристики | CP70D05 | CP70D10 | CP70D20 | CP70D30 |
| Количество каналов | 1 | |||
| Мощность | 500 ВА | 1 кВА | 2 кВА | 3 кВА |
| Номинальный ток | 4,2 А (120 В) / 2,1 А (240 В) | 8,4 А (120 В) / 4,2 А (240 В) | 16,66 А (120 В) / 8,3 А (240 В) | 25 А (120 В) / 12,5 А (240 В) |
| Выходное напряжение | 0,1 - 150 В / 0,1 - 300 В | |||
| Выходная частота | 45 - 400 Гц | |||
| Возможность программирование | есть | |||
| Защитные функции | OVP, OCP, SCP, OTP | |||
| Интерфейс связи | RS-232C | |||
Источник питания Measure Fine CP70D05
Блок питания переменного тока Measure Fine CP70D05 - это одноканальный источник питания который поможет создавать стабильные условия электропитания для приборов-потребителей в лабораториях, на производственных линиях и в образовательных учреждениях. Ниже разобрали основные этапы работы с этим БП переменного тока.
- Подготовка к работе
Установите CP70D05 на ровную поверхность. Обеспечьте свободную циркуляцию воздуха вокруг устройства, чтобы избежать перегрева.
- Подключение

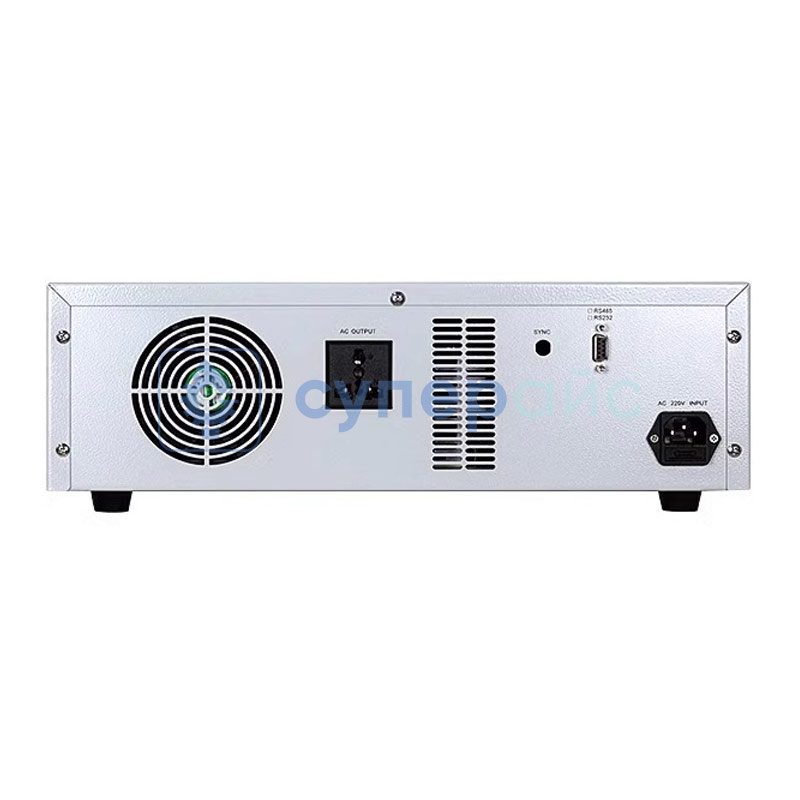

Соедините кабель питания с соответствующим разъемом на задней панели. Подключите нагрузку к выходным клеммам в соответствии с маркировкой.
- Настройка выходного напряжения
Выберите нужный диапазон: низкий (0,1 - 150 В) или высокий (0,1 - 300 В). Установите требуемое значение с помощью регулятора.
- Установка выходной частоты
Задайте необходимую частоту в диапазоне от 45 до 400 Гц. Высокая стабильность частоты (≤ 0,1 %) обуславливает точность работы подключенного оборудования.
- Контроль выходных параметров
Следите за показаниями дисплея. Номинальный ток составляет 4,2 А при 120 В и 2,1 А при 240 В.
Области применения блока с учётом мощности 500 ВА:
- тестирование электронных компонентов;
- калибровка измерительных приборов;
- питание лабораторного оборудования;
- моделирование различных режимов электросети.
- Удаленное управление
Подключите CP70D05 к компьютеру через интерфейс RS-232C. Установите программное обеспечение для дистанционного контроля и настройки параметров.
Возможности интерфейса RS-232C:
- обмен информацией для удаленного управления;
- поддержка команд для настройки параметров;
- возможность интеграции в автоматизированные измерительные комплексы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
