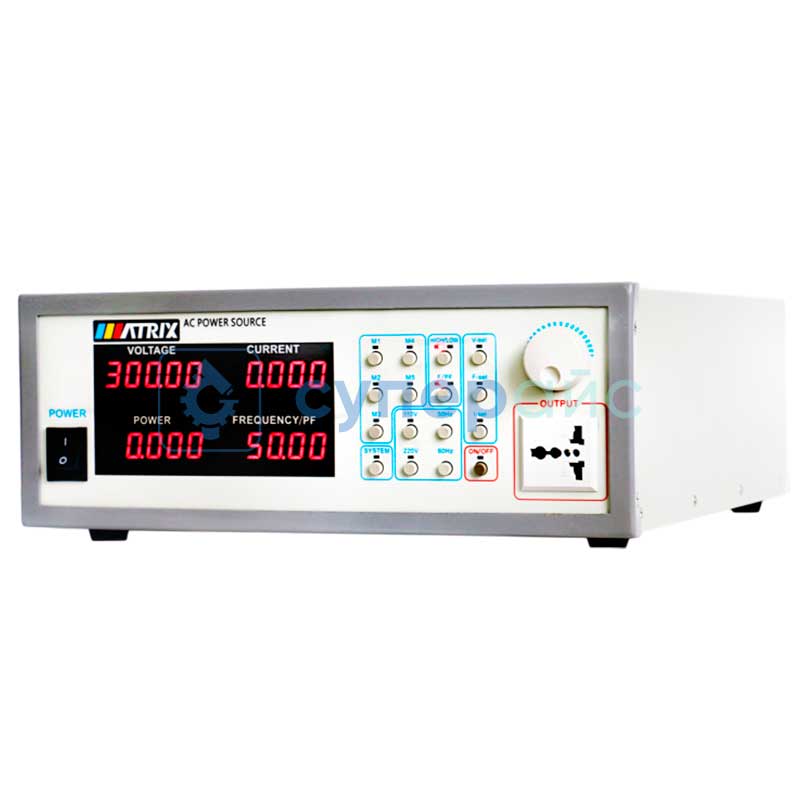

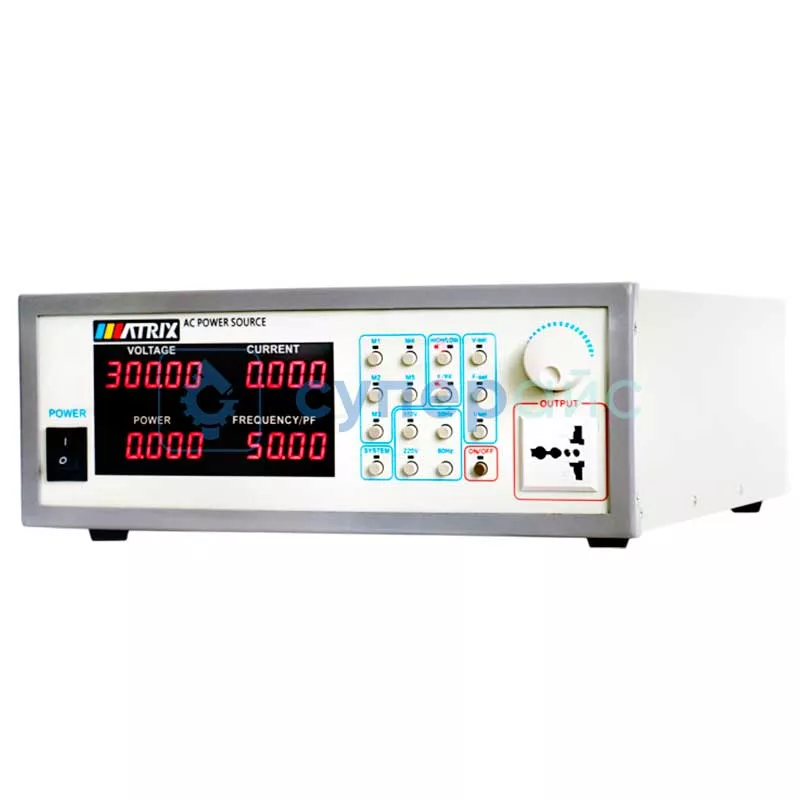

MATRIX APS-4000C: Профессиональное решение для точных измерений

Линейный источник питания MATRIX APS-4000C представляет решение для лабораторных и производственных задач, требующих стабильного переменного напряжения. Этот регулируемый блок питания обеспечивает точное управление параметрами выходного сигнала в широком диапазоне напряжений и токов.

Особенности:

• Диапазон выходного напряжения: 0-300 В переменного тока
• Мощность 1200 Вт с возможностью работы с током до 10 А
• Высокоточная установка параметров с разрешением 0,01 В, 0,001 А, 0,01 Гц
• Линейный тип конструкции обеспечивает минимальный уровень помех
• Продвинутая система защиты от перенапряжения, перегрузки и короткого замыкания

Технические преимущества:

Источник питания реализован по линейной схеме, что гарантирует низкий уровень шумов и высокую стабильность выходных параметров. Использование синусоидально-импульсной модуляции (SPWM) обеспечивает чистую форму выходного сигнала с коэффициентом гармонических искажений не более 2%. Точность установки показателей составляет ±0,5%.

Функциональные возможности:

Прибор позволяет гибко регулировать не только напряжение и ток, но и частоту выходного сигнала в диапазоне 45-250 Гц. Встроенная память на 5 ячеек сохраняет часто используемые настройки. Четыре пятиразрядных светодиодных дисплея обеспечивают удобный контроль всех параметров одновременно.

Области применения:

• Испытания и тестирование электрооборудования
• Калибровка измерительных приборов
• Научно-исследовательские работы
• Промышленные применения, требующие стабильного питания
• Образовательные учреждения и лаборатории

Безопасность и надежность:

БП оснащен комплексной системой защиты, включающей защиту от перегрева, перенапряжения и перегрузки по току. Надежные компоненты гарантируют стабильность работы даже в условиях интенсивной эксплуатации.

MATRIX APS-4000C - регулируемый блок питания переменного тока мощностью 1200 Вт: на выходе 0-300 В, частота настраивается в пределах 45-250 Гц. Источник нужен там, где аппаратуру проверяют в нестандартных сетевых условиях: при пониженном или повышенном напряжении, на другой частоте. По назначению он ориентирован на разработку и ремонт точной аналоговой аппаратуры, аудиосхем и чувствительных датчиков, а также на промышленное производство.

Основные характеристики

Схема линейная (трансформаторная), синусоида на выходе формируется методом SPWM. Коэффициент гармонических искажений - 2 %, а выход меняется не больше чем на 1 % при колебаниях сети и нагрузки.

• Два токовых диапазона: до 10 А при напряжении до 150 В и до 5 А при напряжении до 300 В. Диапазон выбирают под нагрузку и используют всю мощность источника.
• Частота 45-250 Гц с шагом 0,01 Гц и стабильностью 0,01 %: трансформаторы, двигатели и блоки питания можно проверить на нестандартной частоте.
• Разрешение 0,01 В, 0,001 А и 0,01 Гц: параметры выставляются точно, без подгонки.
• Пять ячеек памяти M1-M5 хранят напряжение, частоту и ток: повторяющийся режим испытаний вызывается без новой настройки.

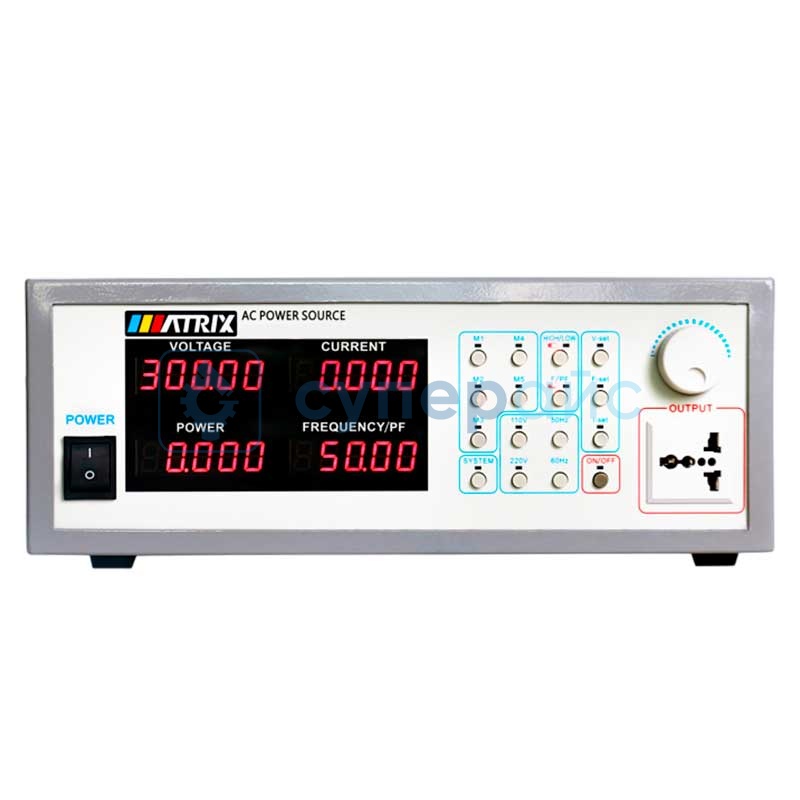

• Четыре пятиразрядных светодиодных дисплея: основные параметры выхода видны одновременно.

Точность измерения напряжения, тока и мощности составляет ±0,5 % + 5 единиц младшего разряда, частоты - ±0,01 % + 5 единиц.

Для каких задач

С APS-4000C удобно проверять, как устройство переносит просадку и превышение сетевого напряжения, прогонять блоки питания и трансформаторы на разной частоте, питать приборы во время калибровки. Низкий THD пригодится при работе с аудиотехникой и датчиками, где форма питающего напряжения влияет на результат.

На что обратить внимание

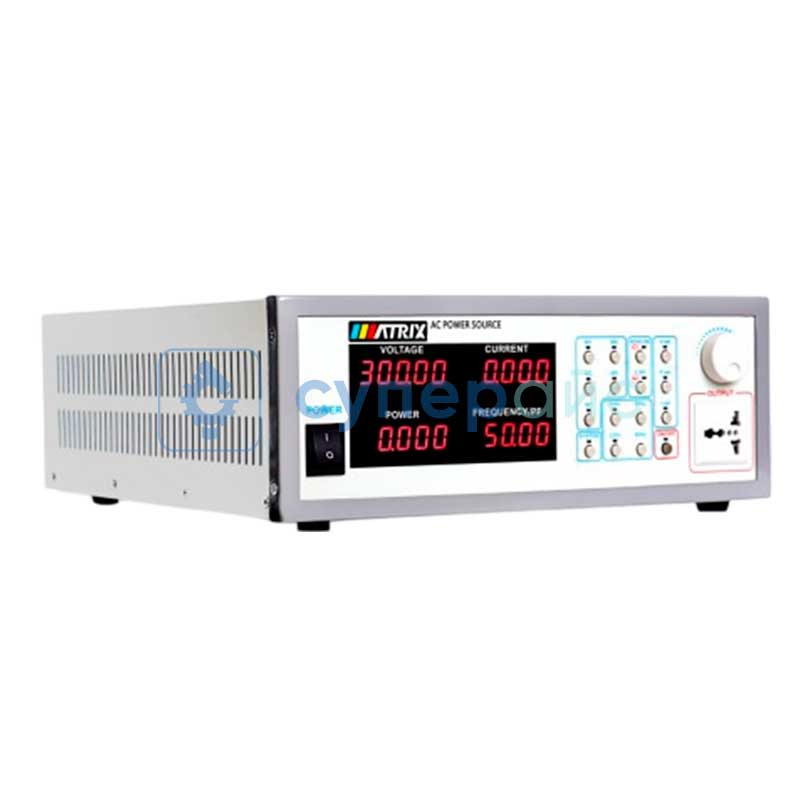

Прибор крупный и тяжёлый: 430 х 365 х 150 мм и 18,5 кг нетто, под него нужен прочный стол. Программирования нет, режимы задаются вручную и сохраняются в памяти. Защита срабатывает при перенапряжении, перегрузке по току, коротком замыкании и перегреве. Рабочая температура 0-40 °C, влажность 20-80 %. Источник питается от сети 220 В ±10 %, в комплект входят кабель питания и инструкция по эксплуатации.

MATRIX APS-4000C подойдёт лабораториям и производственным участкам, которым нужен мощный источник переменного тока с регулировкой частоты, памятью режимов и точной установкой параметров.
